Łącznik kątowy do szyny magnetycznej zewnętrzny podtynkowy biały M-LINE

Łącznik kątowy zewnętrzny podtynkowy biały do systemu M-LINE

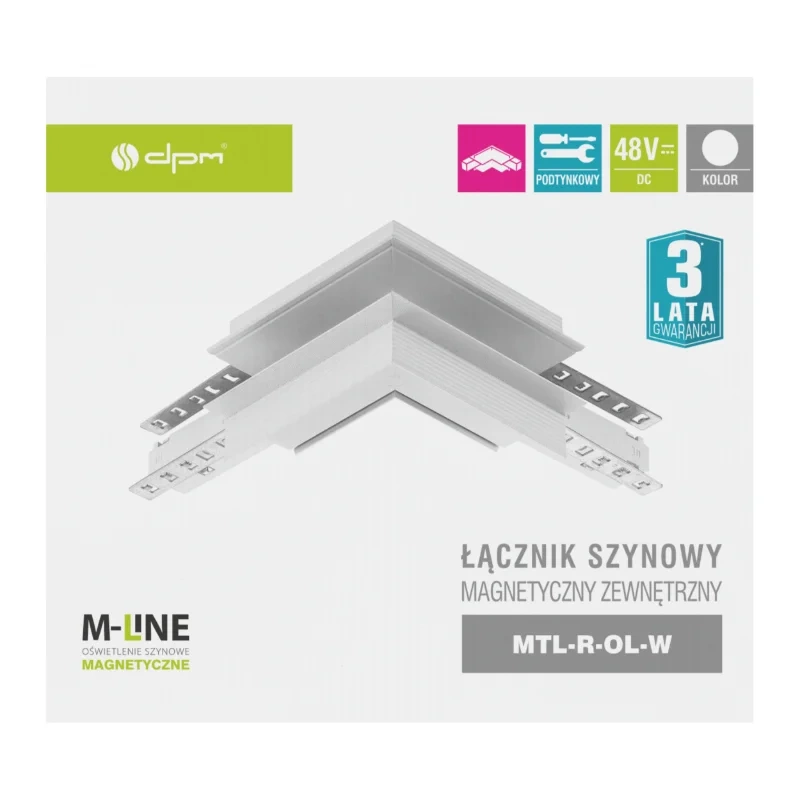

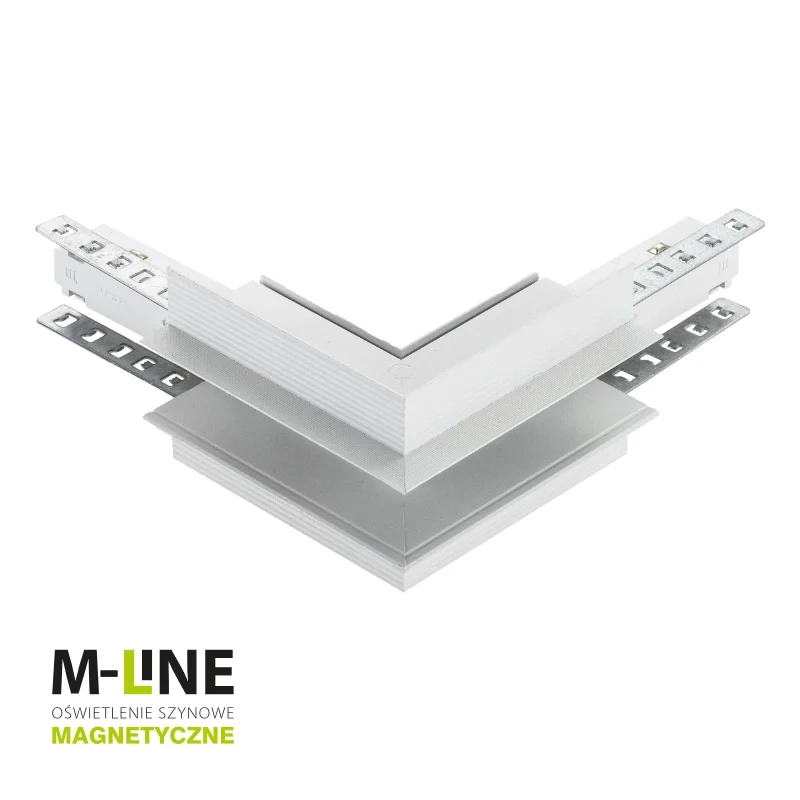

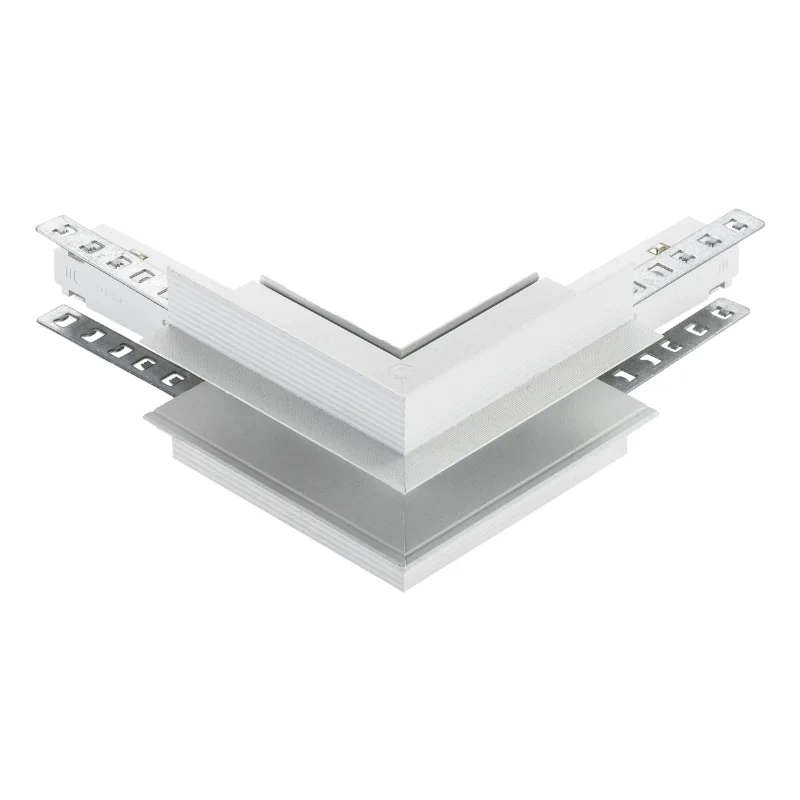

Łącznik szynowy 1-fazowy M-LINE MTL-R-OL to wysokiej jakości element systemu oświetleniowego M-LINE, przeznaczony do łączenia dwóch szyn magnetycznych pod kątem prostym na zewnątrz narożnika. Konstrukcja typu „L” umożliwia tworzenie układów oświetleniowych wychodzących poza granice wnęk i ścian, zachowując pełną ciągłość zasilania DC 48 V w systemie 1-fazowym. Eleganckie, białe wykończenie doskonale komponuje się z nowoczesnymi wnętrzami i pozostałymi elementami serii M-LINE.

Zastosowanie i funkcja łącznika MTL-R-OL

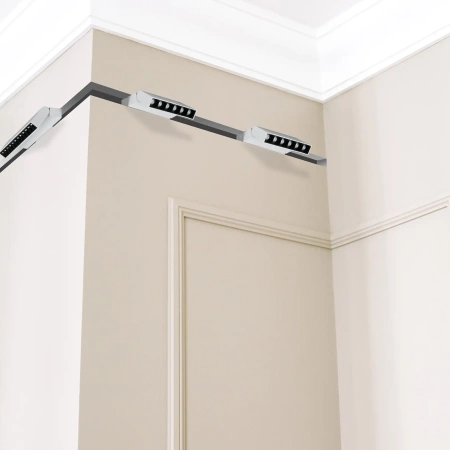

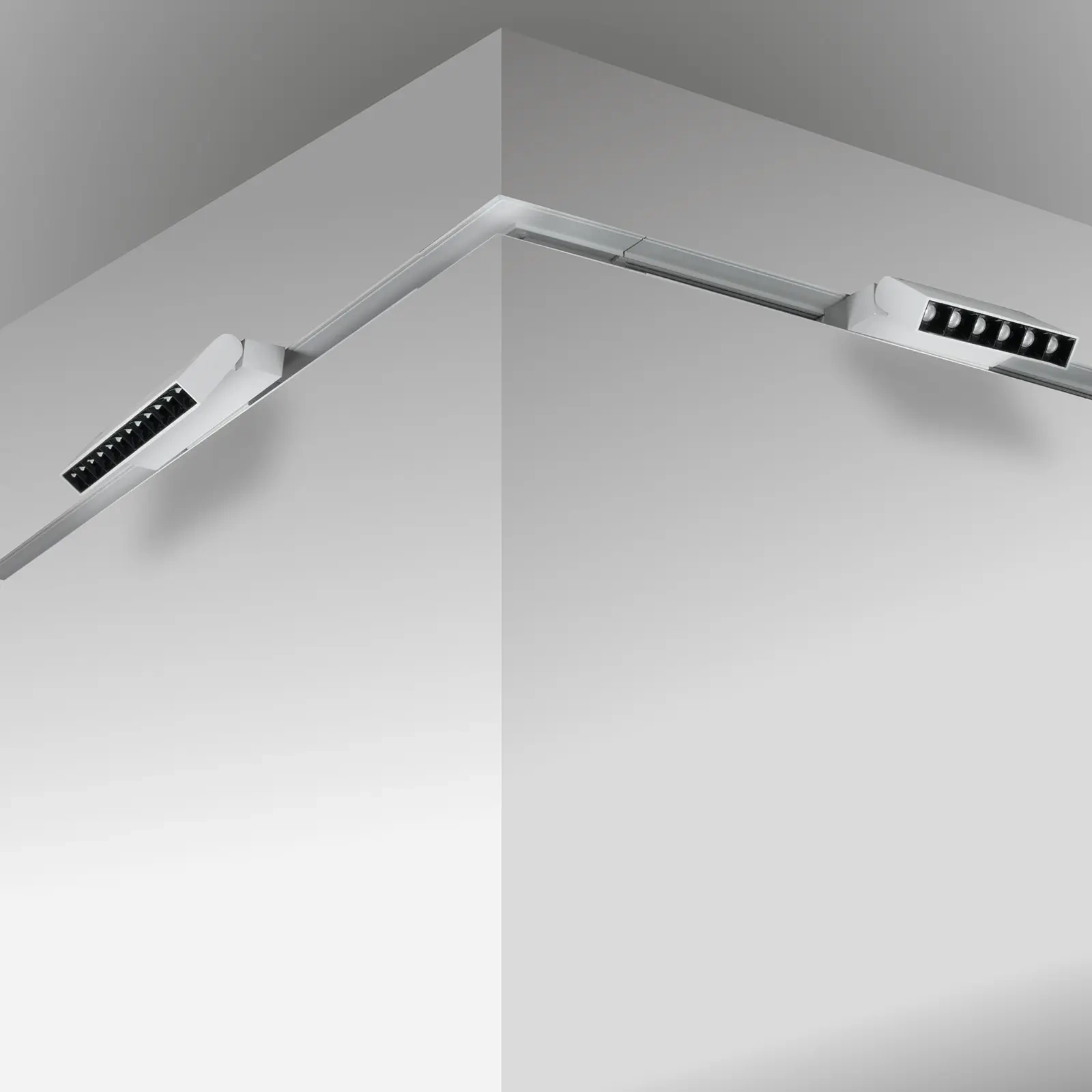

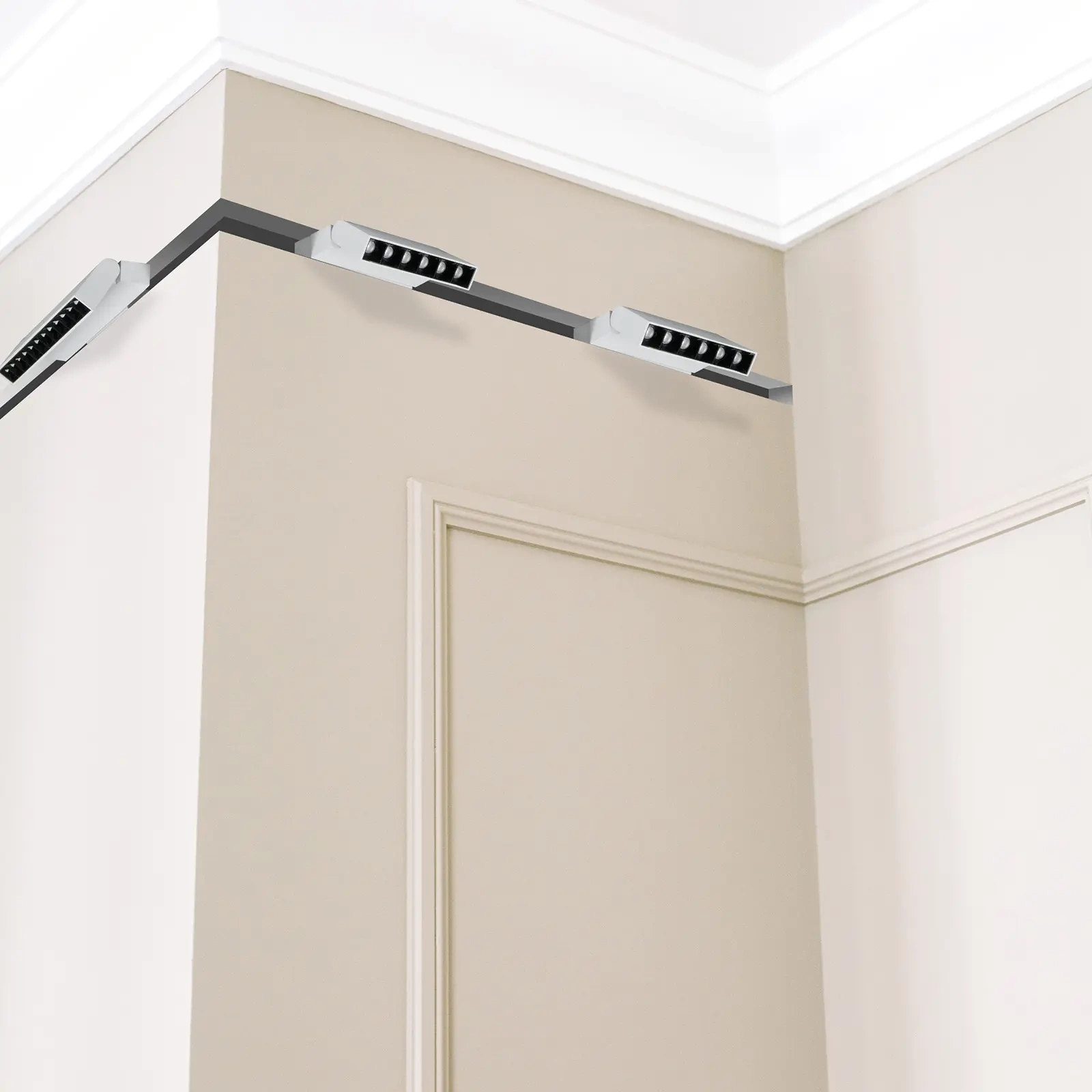

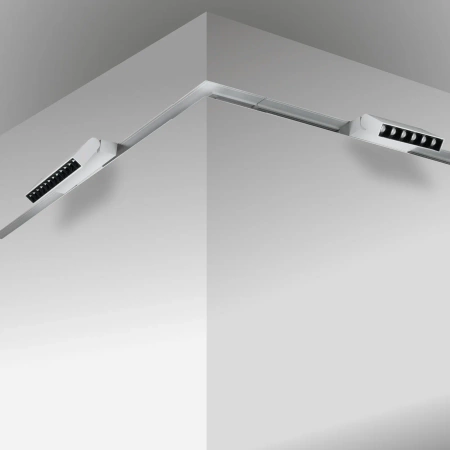

Łącznik MTL-R-OL służy do wykonania zewnętrznego połączenia szyn magnetycznych pod kątem 90°, co pozwala na prowadzenie linii świetlnej po zewnętrznych narożnikach sufitów lub ścian. To idealne rozwiązanie przy projektowaniu oświetlenia obiegającego zabudowę, kolumny, wnęki lub inne elementy architektoniczne. Dzięki precyzyjnym złączom element zapewnia zarówno trwałe połączenie mechaniczne, jak i stabilny przepływ prądu w całym układzie oświetleniowym.

Łącznik jest w pełni zgodny z systemem M-LINE i współpracuje ze wszystkimi szynami magnetycznymi przeznaczonymi do montażu podtynkowego. Wbudowany łącznik zasilający gwarantuje niezawodny kontakt elektryczny między połączonymi odcinkami szyn.

Budowa i montaż

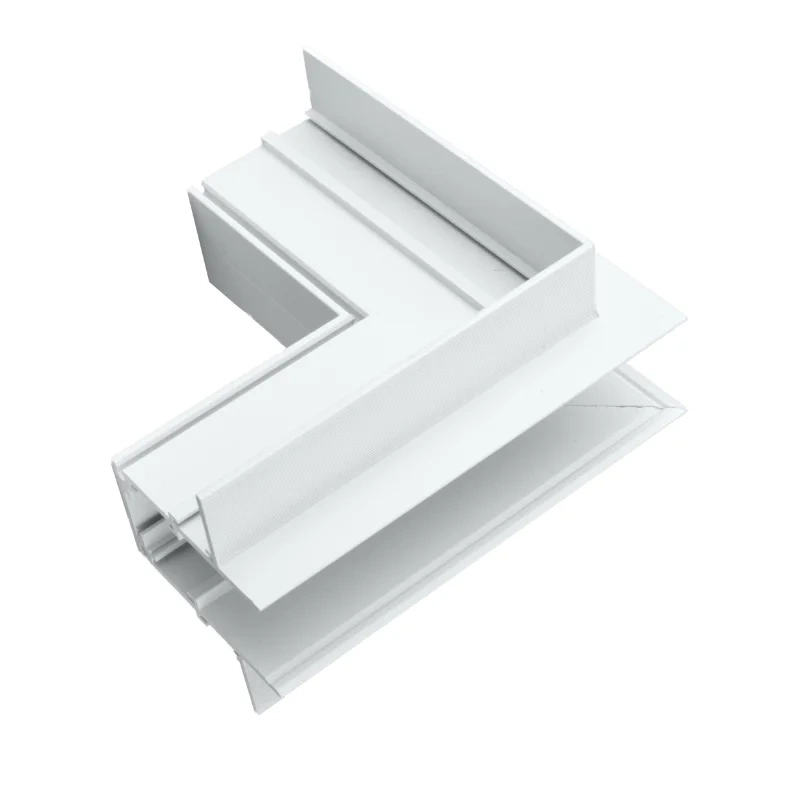

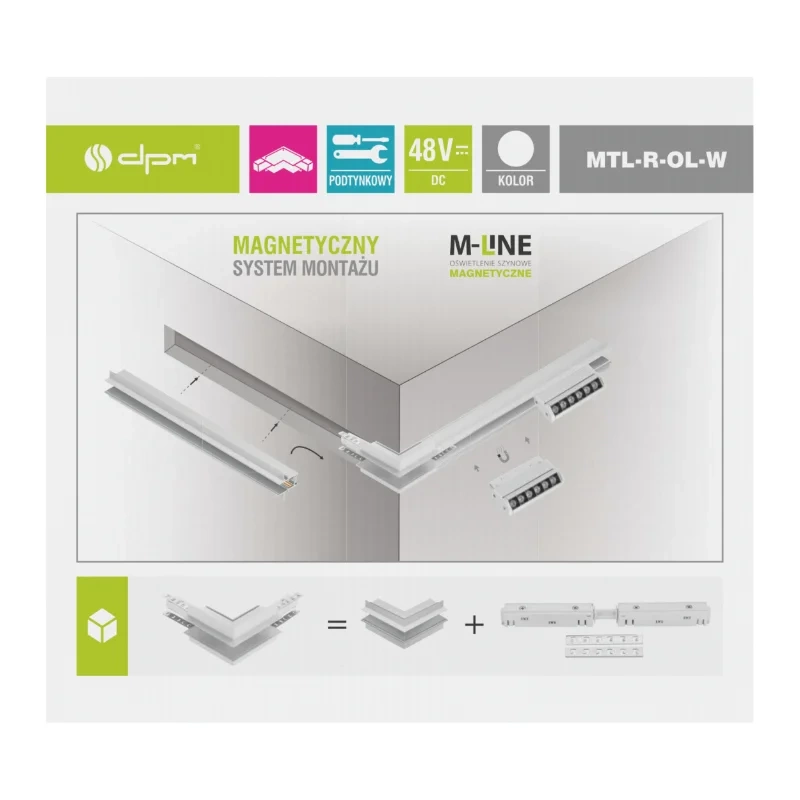

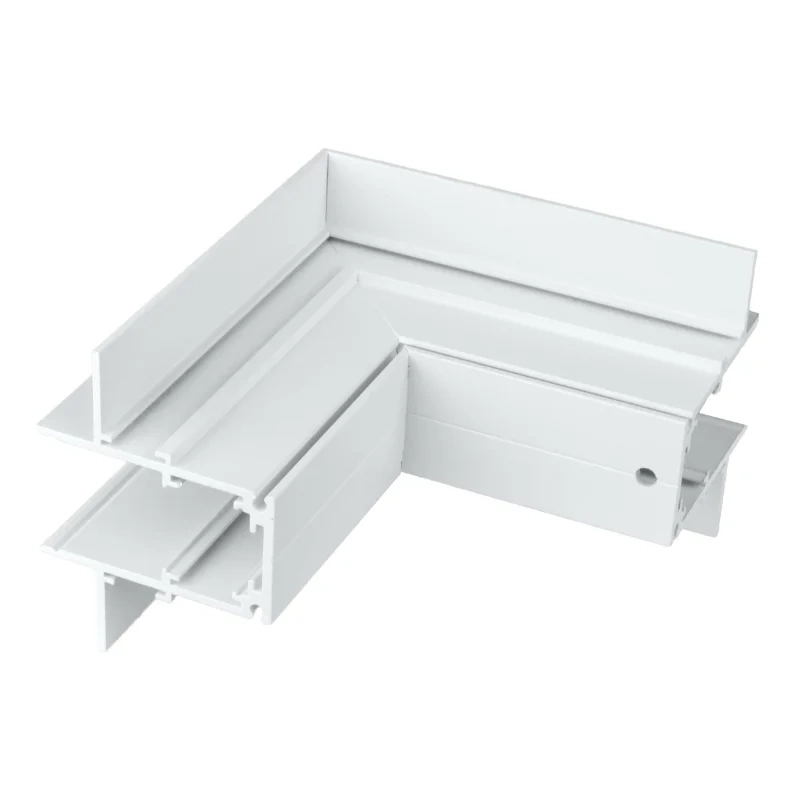

MTL-R-OL został zaprojektowany z myślą o łatwym montażu w sufitach podwieszanych i zabudowach gipsowo-kartonowych. Instalacja polega na wsunięciu końcówek łącznika w profile szyn magnetycznych i osadzeniu elementu w wyciętej wnęce montażowej. Dzięki kompaktowym wymiarom (10 × 10 × 4,6 cm) łącznik nie zaburza estetyki konstrukcji i tworzy spójną linię z pozostałymi komponentami systemu M-LINE.

Najważniejsze zalety łącznika zewnętrznego M-LINE

• Umożliwia połączenie szyn magnetycznych pod kątem 90° na zewnętrznych narożnikach.
• Zachowuje ciągłość zasilania DC 48 V w systemie 1-fazowym.
• Dedykowany do montażu podtynkowego - idealny do sufitów podwieszanych i zabudów G-K.

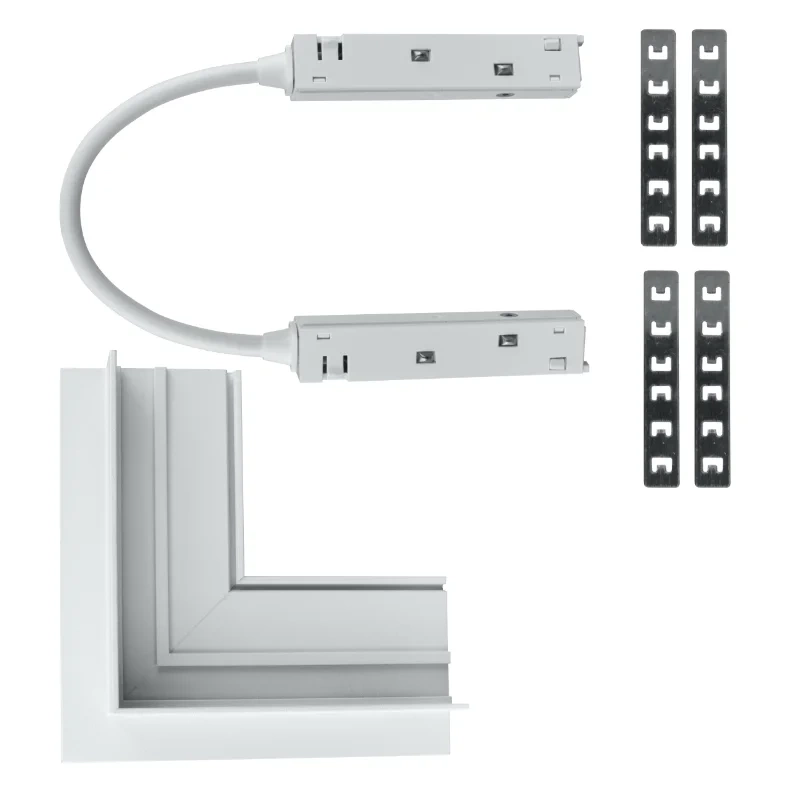

• W zestawie znajduje się łącznik zasilający - gotowy do natychmiastowego montażu.
• Estetyczne, matowe wykończenie w kolorze białym dopasowane do szyn aluminiowych M-LINE.
• Solidna konstrukcja z wysokiej jakości tworzywa i metalowych styków.

Porady montażowe

• Przed instalacją upewnij się, że zasilanie 230 V AC jest odłączone.
• Montuj łącznik w precyzyjnie wyciętej wnęce, zapewniającej pełne osadzenie profili szyn.

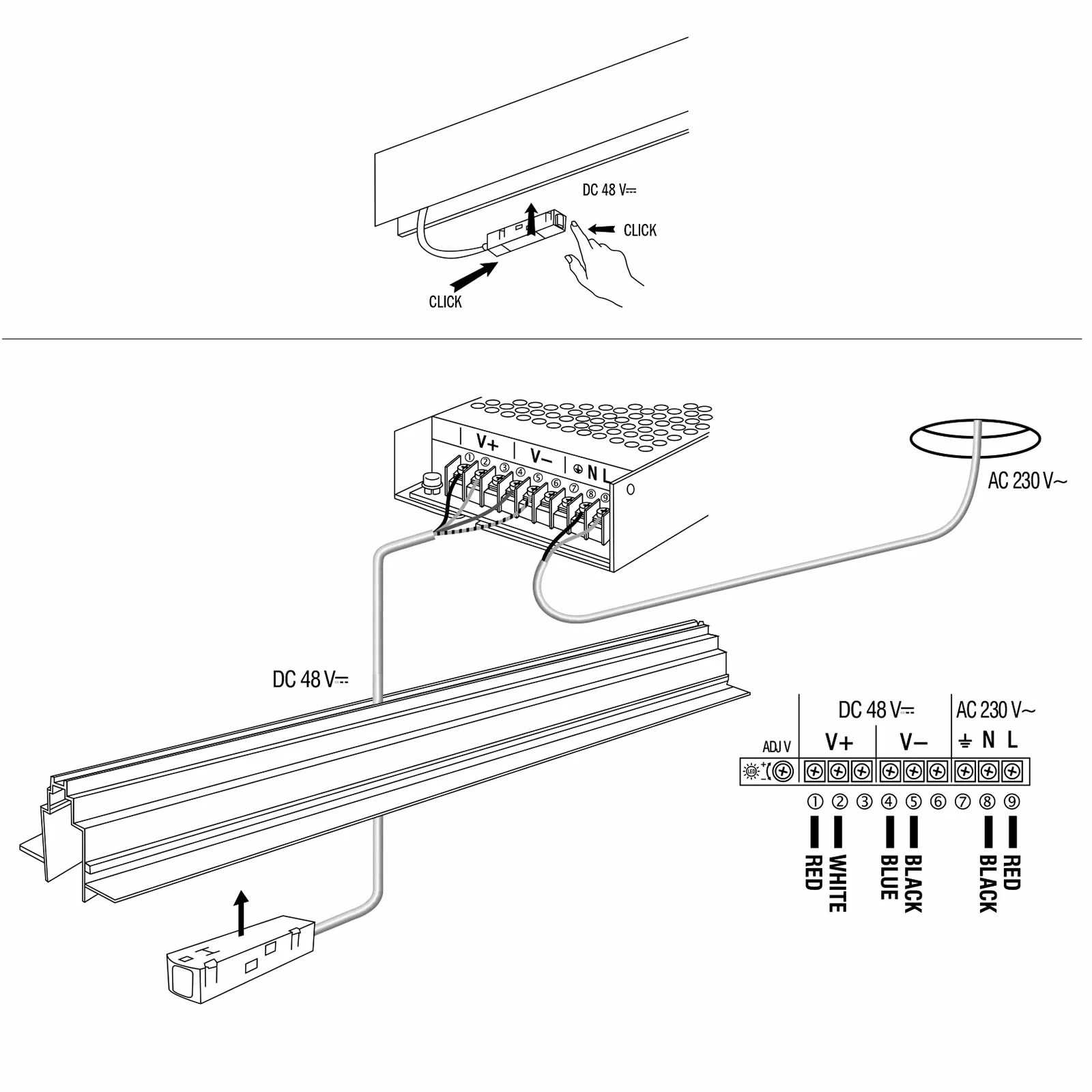

• Upewnij się, że biegunowość przewodów zasilających DC 48 V jest zgodna na obu odcinkach.
• W przypadku rozbudowanych instalacji doprowadź zasilanie z obu końców dla wyrównania napięcia.

Kluczowe parametry techniczne

• Model: MTL-R-OL-W
• Rodzaj: łącznik szynowy 1-fazowy
• Kształt: kątowy, typ „L”
• Typ: zewnętrzny
• Sposób montażu: podtynkowy
• Napięcie robocze: DC 48 V
• W zestawie: łącznik zasilający

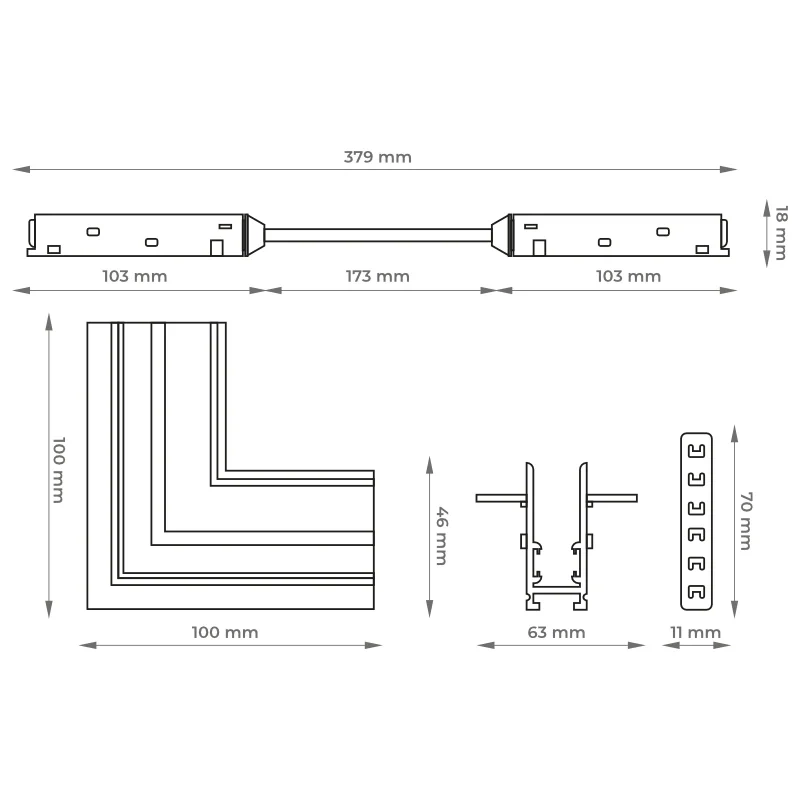

• Wymiary: 10 × 10 × 4,6 cm
• Kolor: biały (matowy)
• Materiał: tworzywo sztuczne + metal

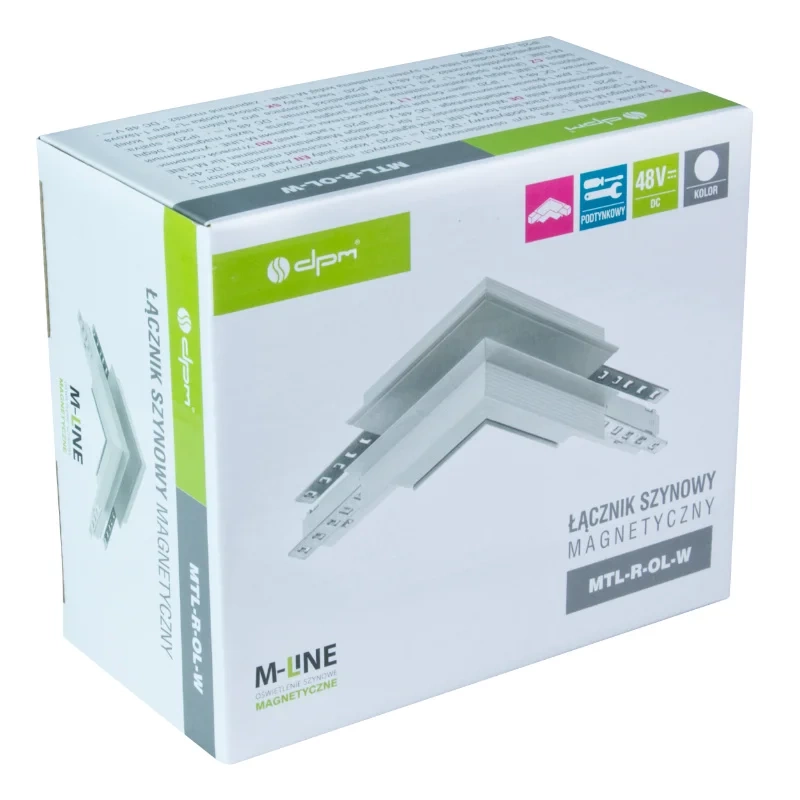

• Opakowanie: woreczek
• Przeznaczenie: system szyn magnetycznych M-LINE

System szynowy M-LINE - nowoczesne oświetlenie przestrzeni

System M-LINE to nowoczesna propozycja firmy DPM dla wszystkich, którzy oczekują wysokiej funkcjonalności, designu i swobody aranżacyjnej w oświetleniu wnętrz. Dzięki zastosowaniu magnetycznego montażu źródeł światła na szynie, M-LINE umożliwia błyskawiczną zmianę położenia reflektorów lub lamp wiszących - bez potrzeby użycia narzędzi czy demontażu elementów systemu.

Szynoprzewody M-LINE dostępne są zarówno w wersji natynkowej jak i podtynkowej, co pozwala na montaż na suficie, ścianie lub w formie podwieszonej. Lekki aluminiowy profil (o szerokości 63 mm i wysokości 46 mm) gwarantuje nowoczesny, minimalistyczny wygląd instalacji - idealny zarówno do mieszkań i domów, jak i przestrzeni biurowych, handlowych czy wystawienniczych.

Najważniejsze cechy systemu

• Magnetyczne mocowanie źródeł światła - szybka zmiana ustawienia bez użycia narzędzi.
• 1-fazowy system zasilania - łatwe sterowanie i konfiguracja układu oświetleniowego.
• Profil wykonany z aluminium - lekki, trwały, o szerokości 63 mm

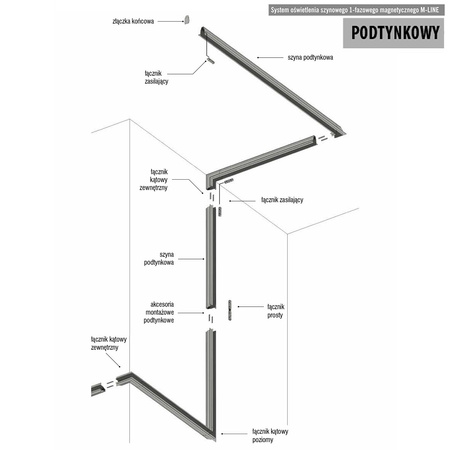

• Możliwość łączenia szyn w rozmaite układy - proste, kątowe (L), sufitowe/ścienne, zewnętrzne czy wewnętrzne
• Dostępność w dwóch kolorach (czarny i biały)
• Wersja magnetyczna zasilana przez DC 48 V => większe bezpieczeństwo i elastyczność

Planowanie instalacji

Podczas projektowania systemu M-LINE warto zwrócić uwagę na następujące wskazówki:

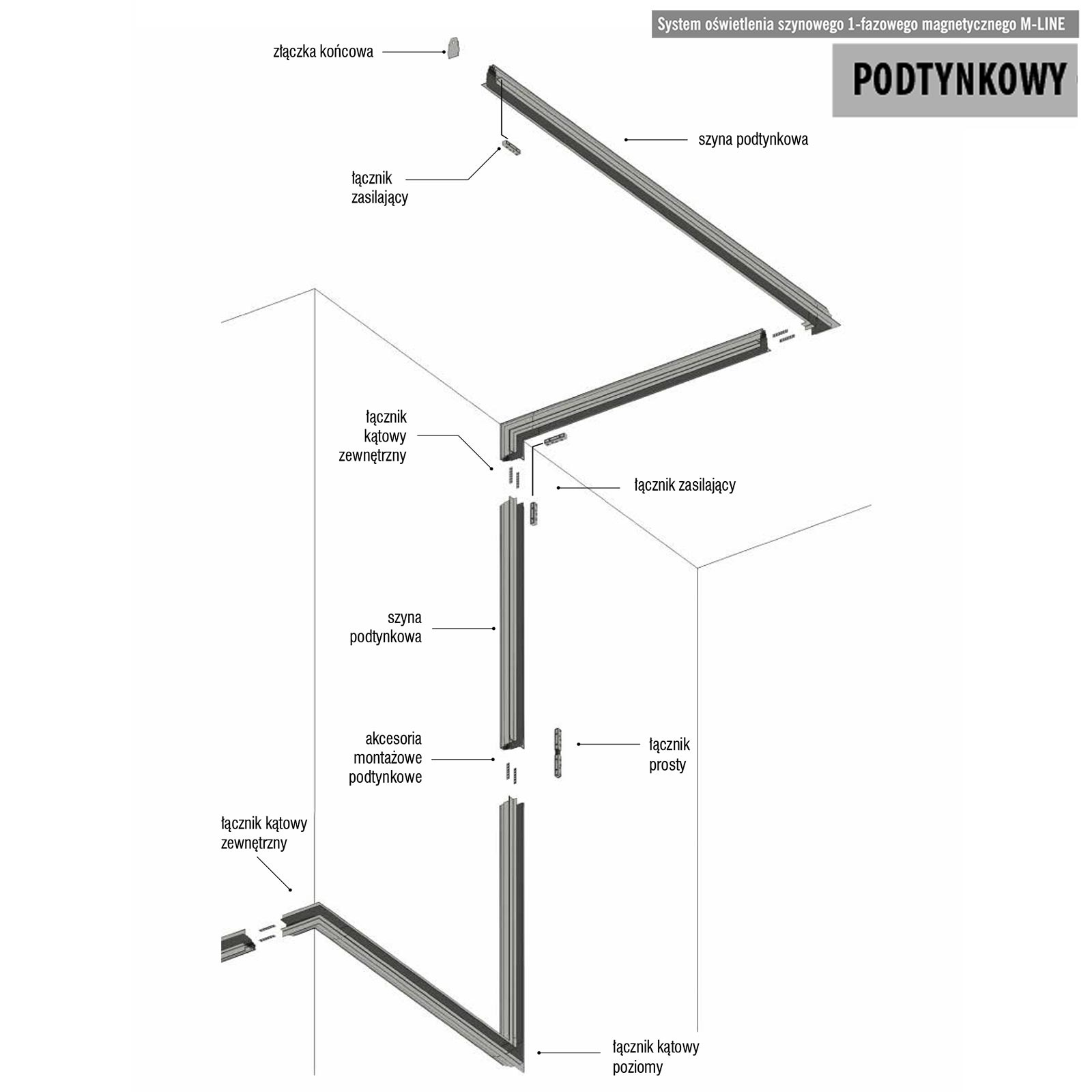

• Wybierz preferowany rodzaj montażu: natynkowy, podtynkowy lub podwieszany. Montaż podwieszany realizowany jest przy użyciu zestawu linkowego.
• Zdecyduj o długości i kształcie ciągu szyn: można łączyć szyny i tworzyć układy o różnych konfiguracjach - np. linie proste, kąty, zmiany poziomu.
• Dobierz źródła światła: reflektory punktowe, lampy wiszące lub listwy LED w barwach światła 4000-5000 K - czyli neutralna biel, idealna do zastosowań komercyjnych i domowych.
• Zasilacz: ważne, by nie przekraczać łącznej mocy źródeł instalowanych w ciągu - zaleca się pozostawić 20% zapasu mocy względem mocy zasilacza (np. zasilacz 100 W lub 200 W w zależności od projektu).
• Systemu szynowego MTL nie należy stosować w obwodach ze ściemniaczami oświetlenia.

Zastosowanie

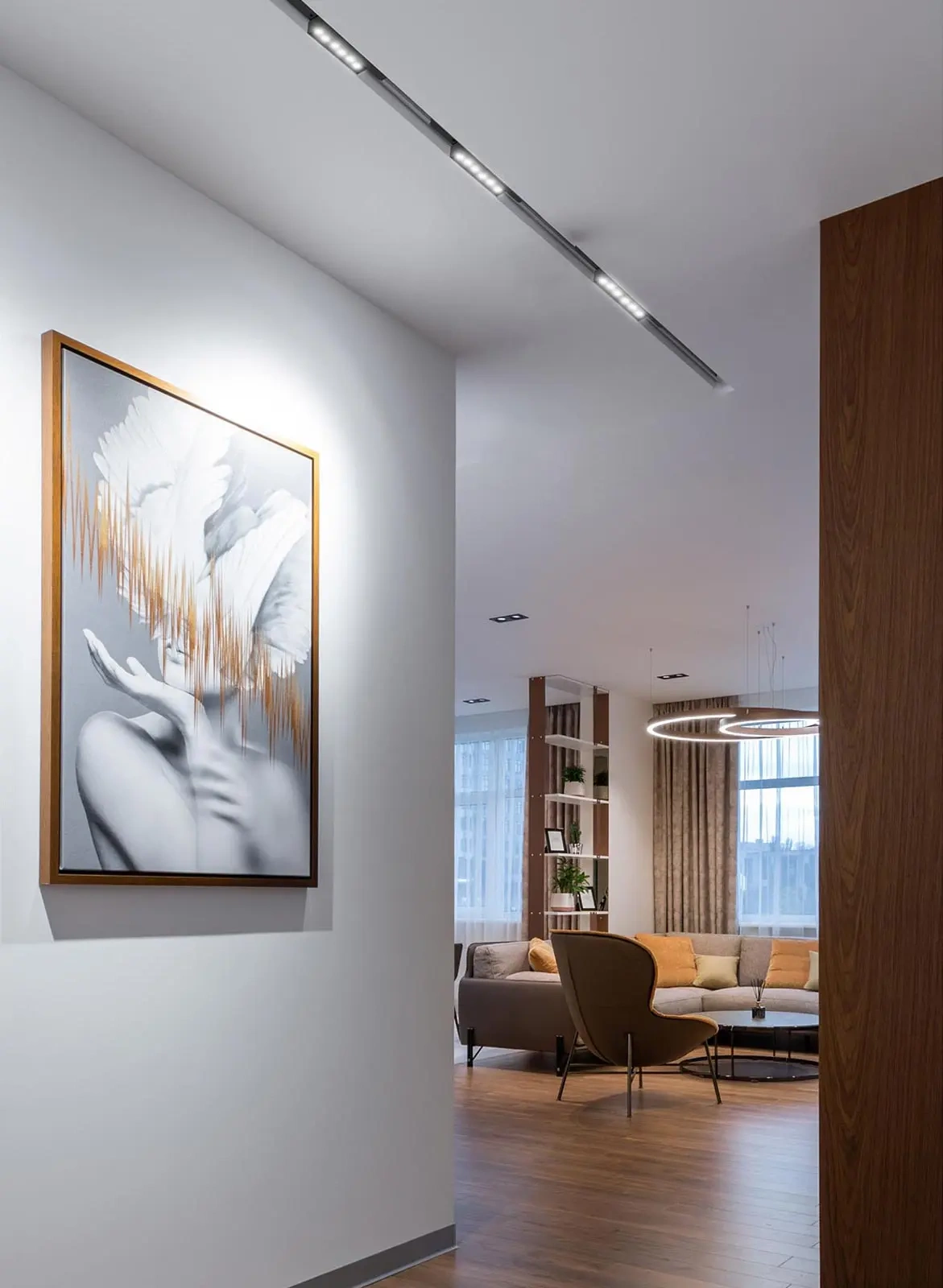

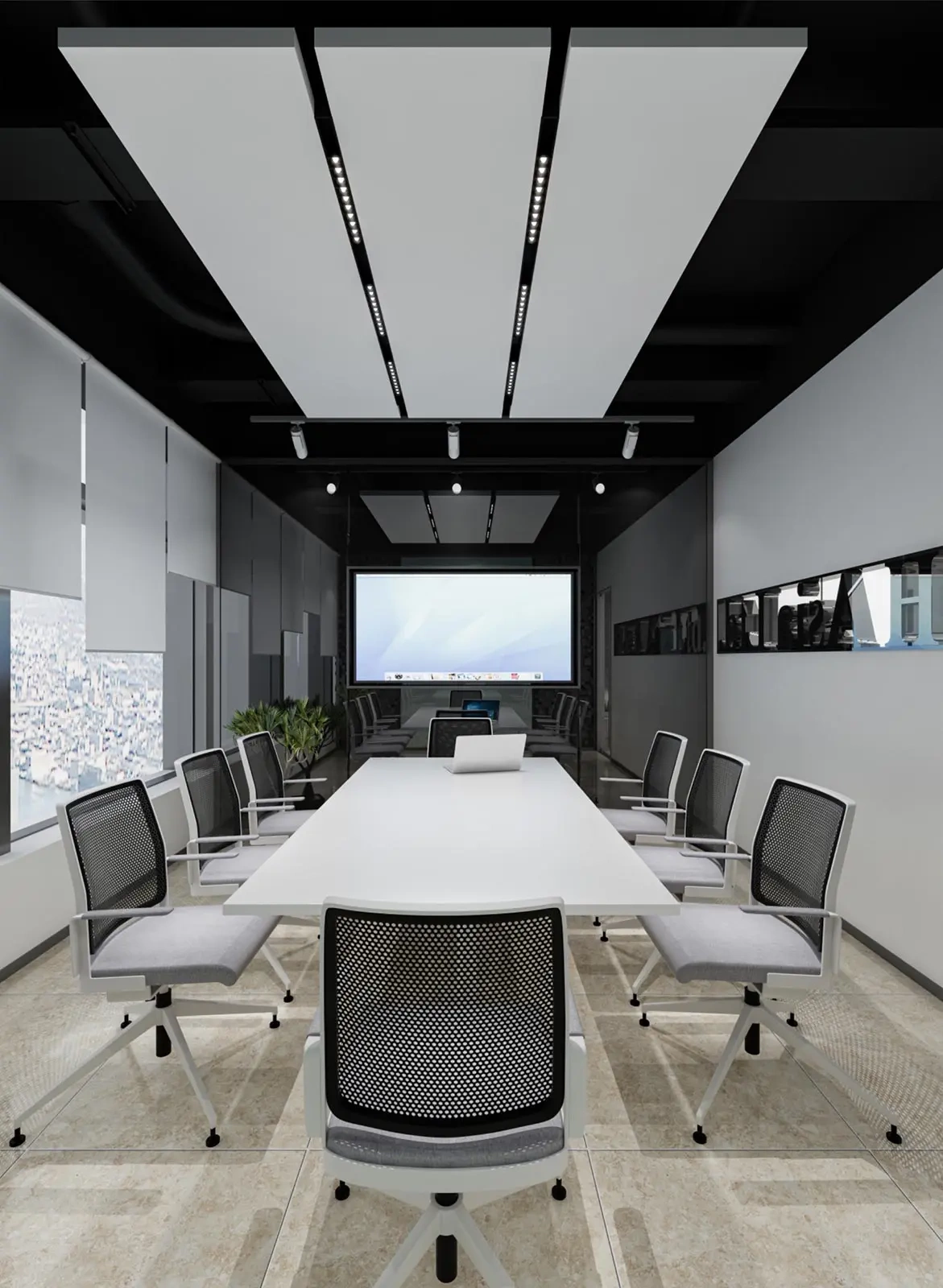

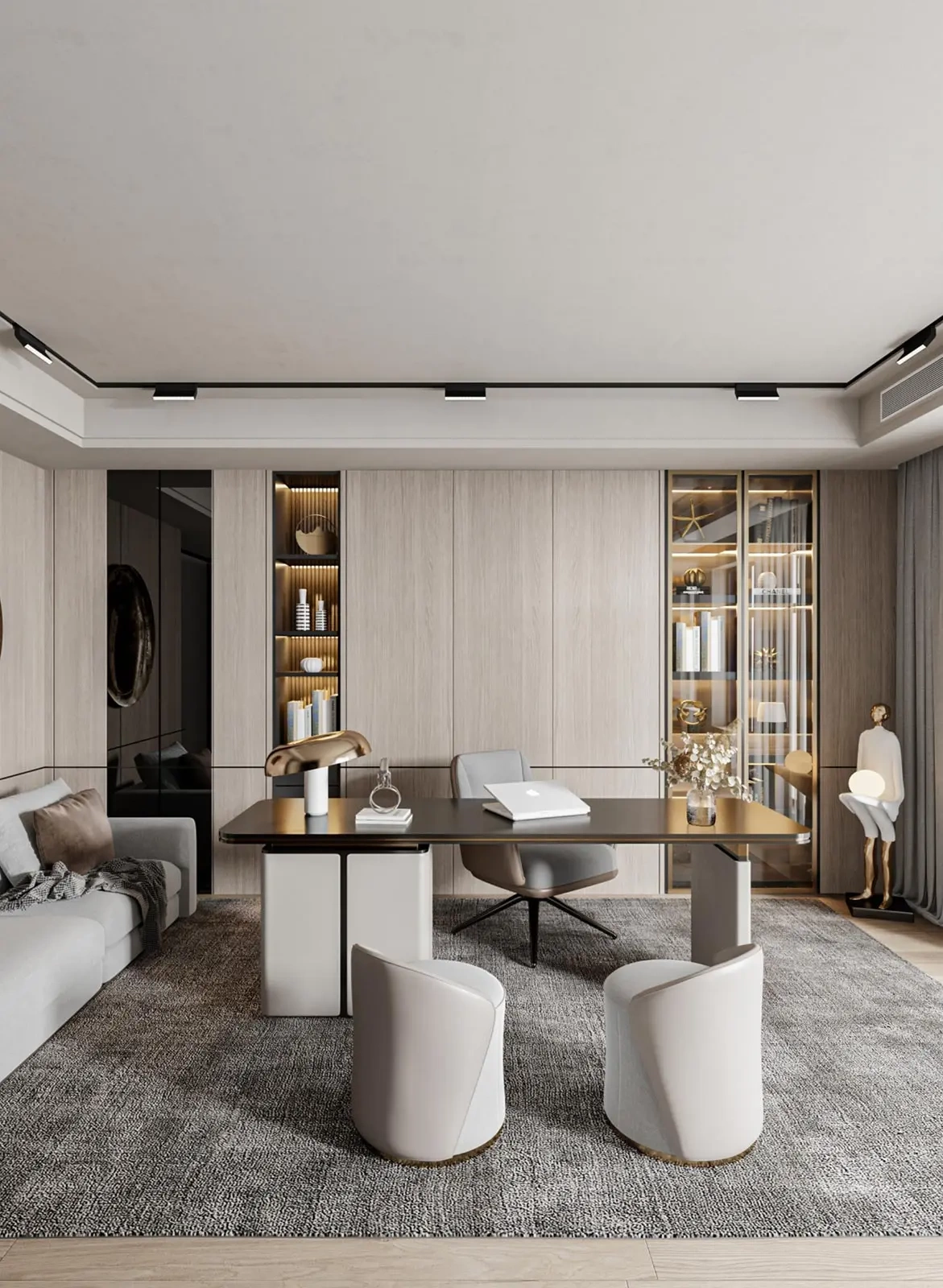

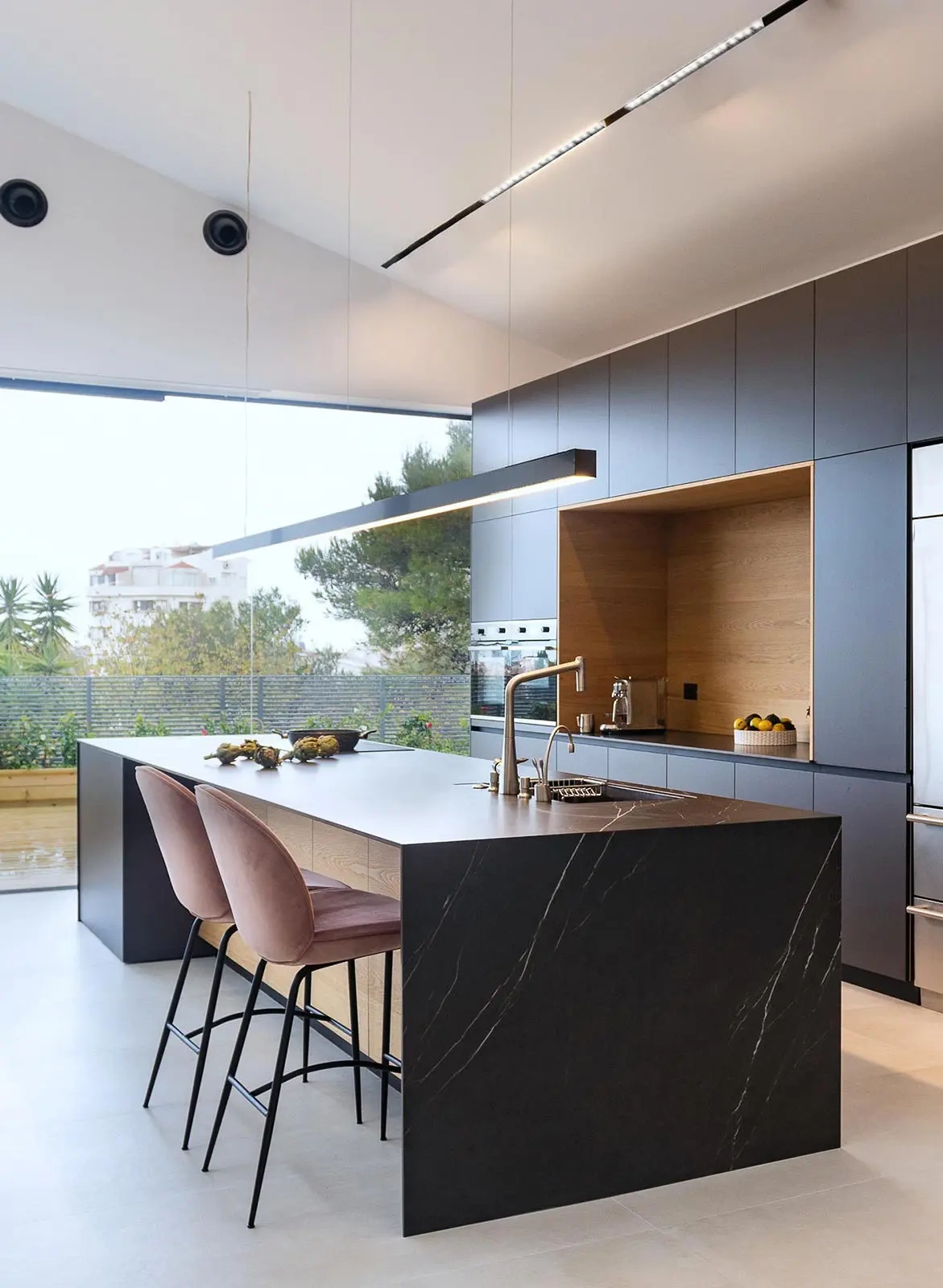

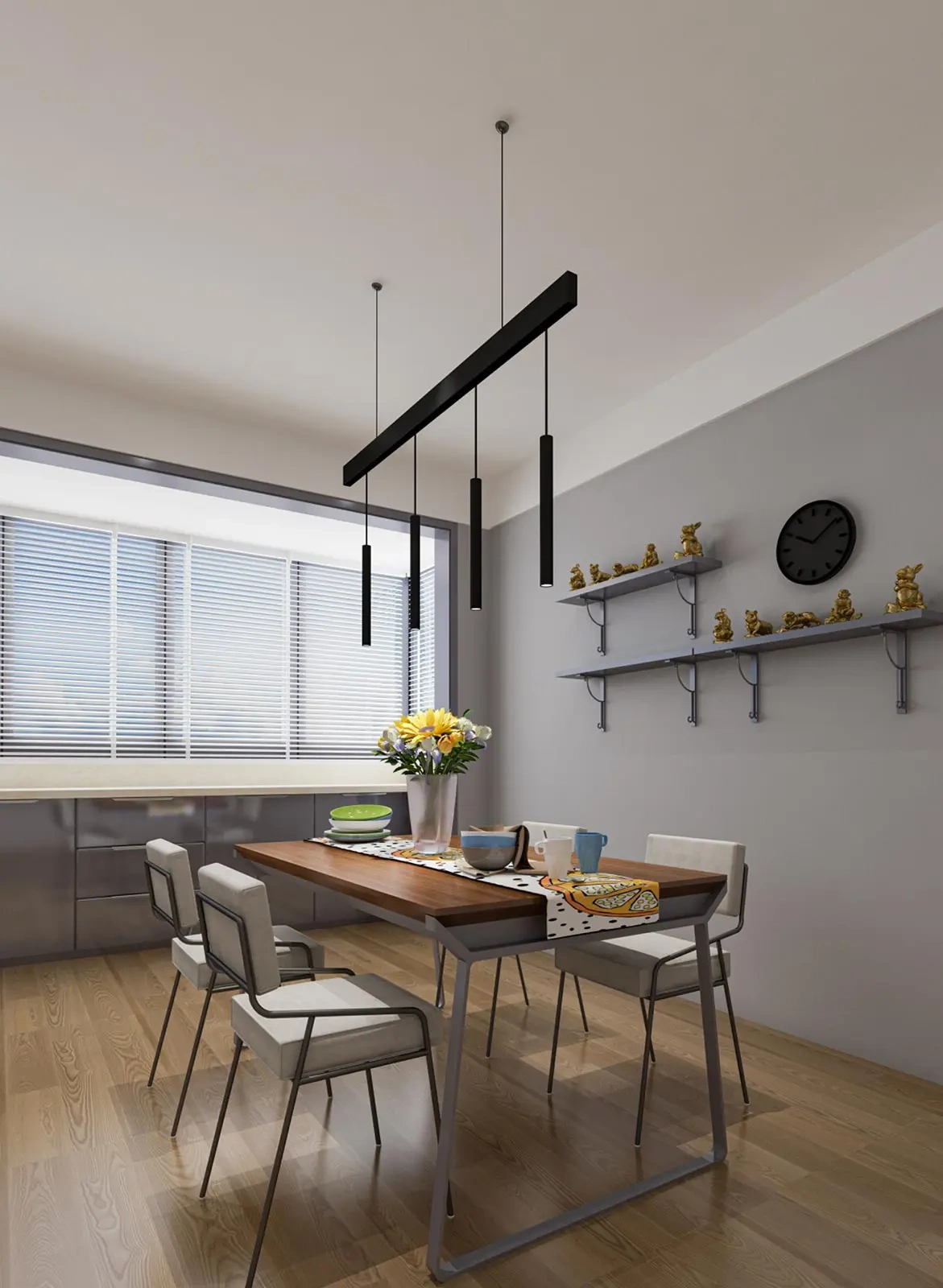

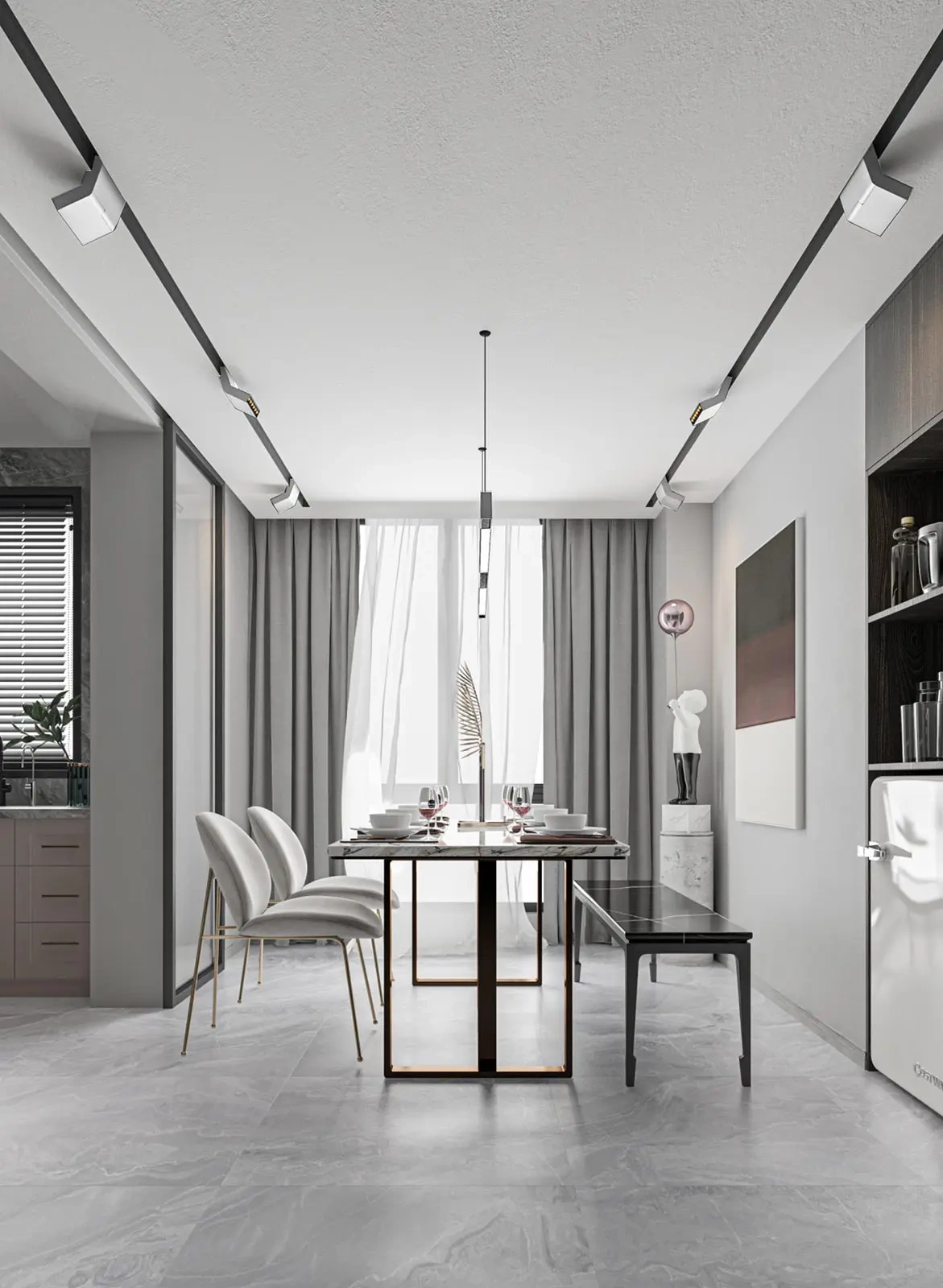

Dzięki wysokiej elastyczności i estetyce system M-LINE świetnie sprawdza się w mieszkaniach, loftach, biurach, butikach, galeriach handlowych oraz innych przestrzeniach, gdzie ważna jest możliwość szybkiej rearanżacji oświetlenia i kierunkowania światła w zależności od zmieniających się potrzeb.

Bez względu na to, czy planujesz punktowe oświetlenie ekspozycji czy strefowe światło zadaniowe nad blatem roboczym - system M-LINE daje swobodę wyboru i skalowania. Dzięki magnetycznemu mocowaniu oraz modułowości każda zmiana aranżacji wnętrza staje się prostsza.

Wybierając dowolną część systemu M-LINE - szynę, złączkę, zasilacz czy moduł świetlny - otrzymujesz pełną kompatybilność z całą linią i gwarancję, że element wpisze się w wspólną estetykę oraz funkcjonalność.
