Łącznik kątowy do szyny magnetycznej wewnętrzny podtynkowy biały M-LINE

Łącznik kątowy wewnętrzny podtynkowy biały do systemu M-LINE

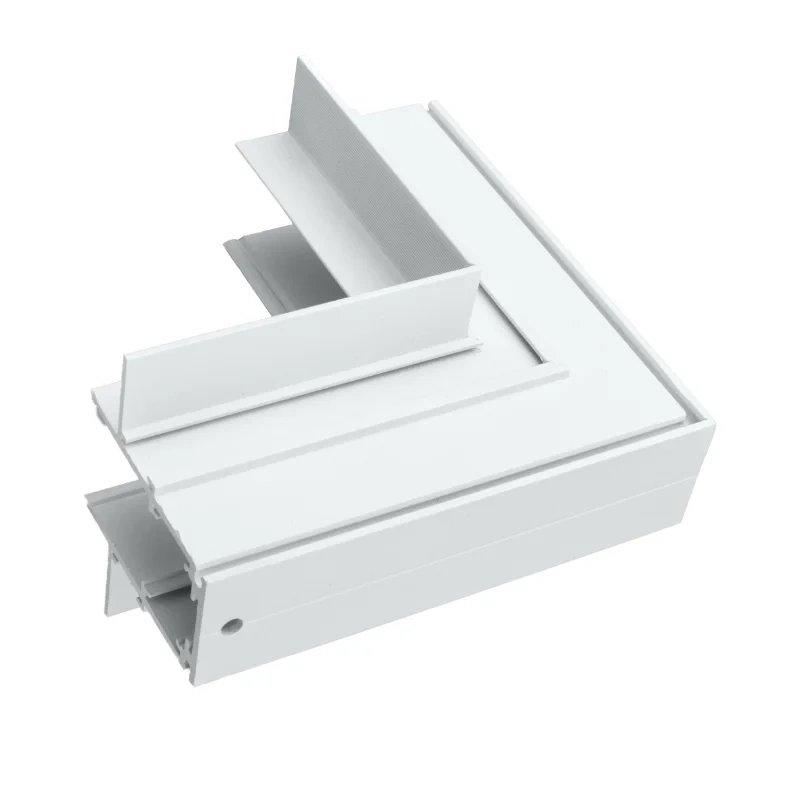

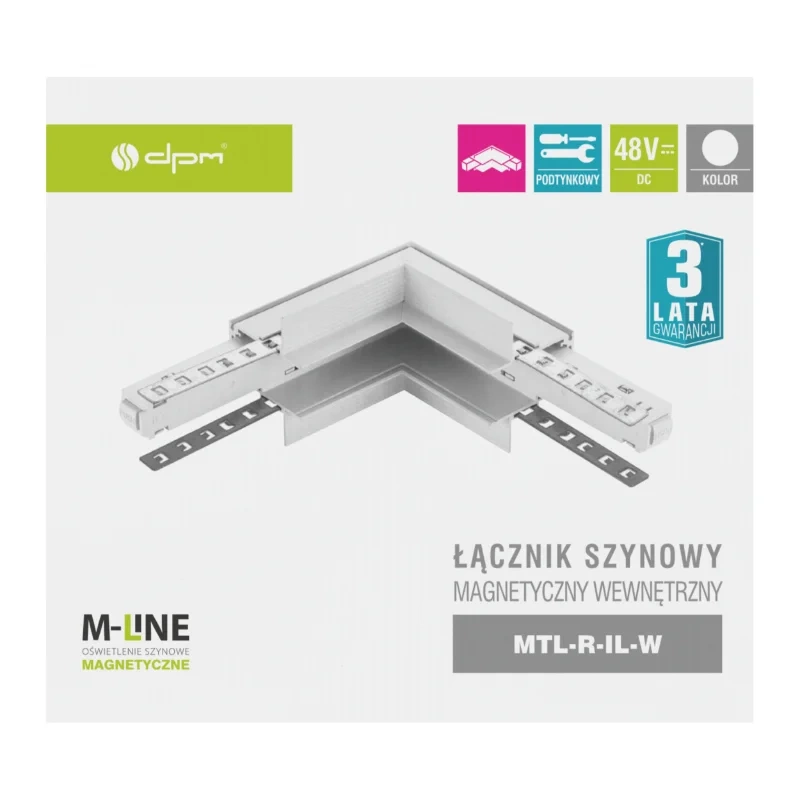

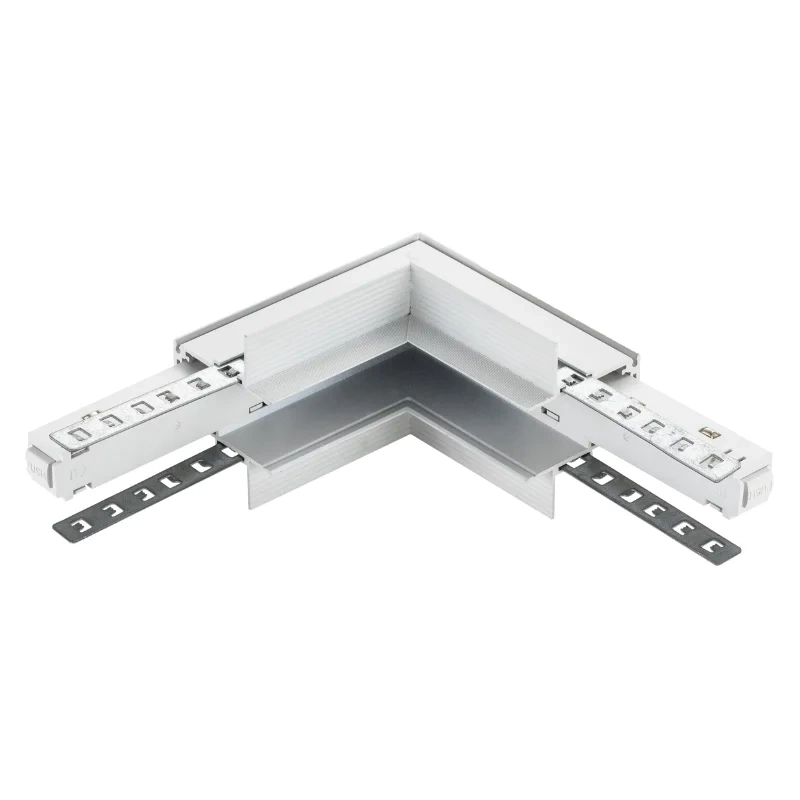

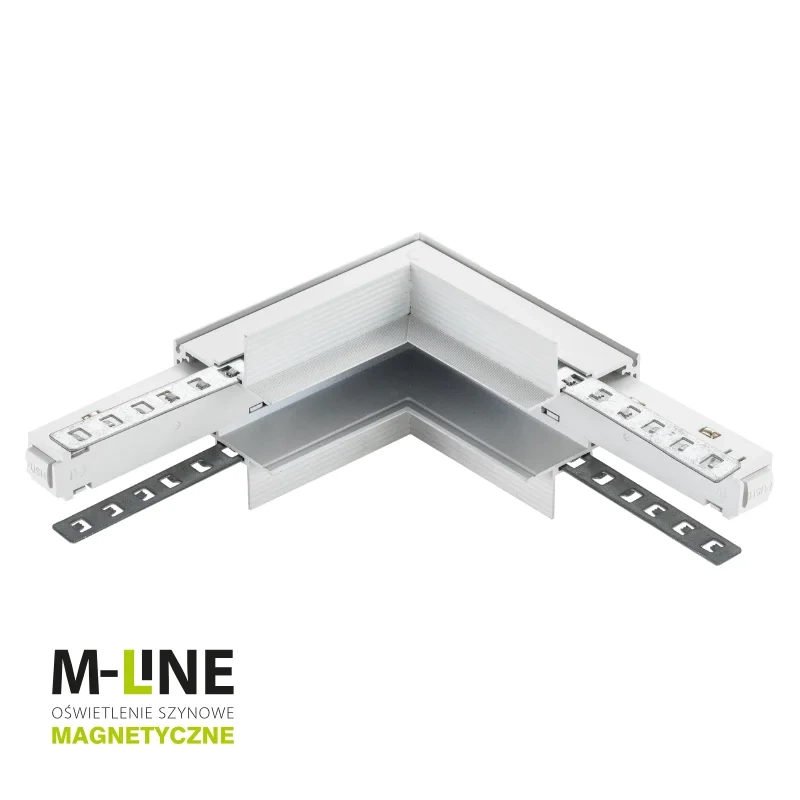

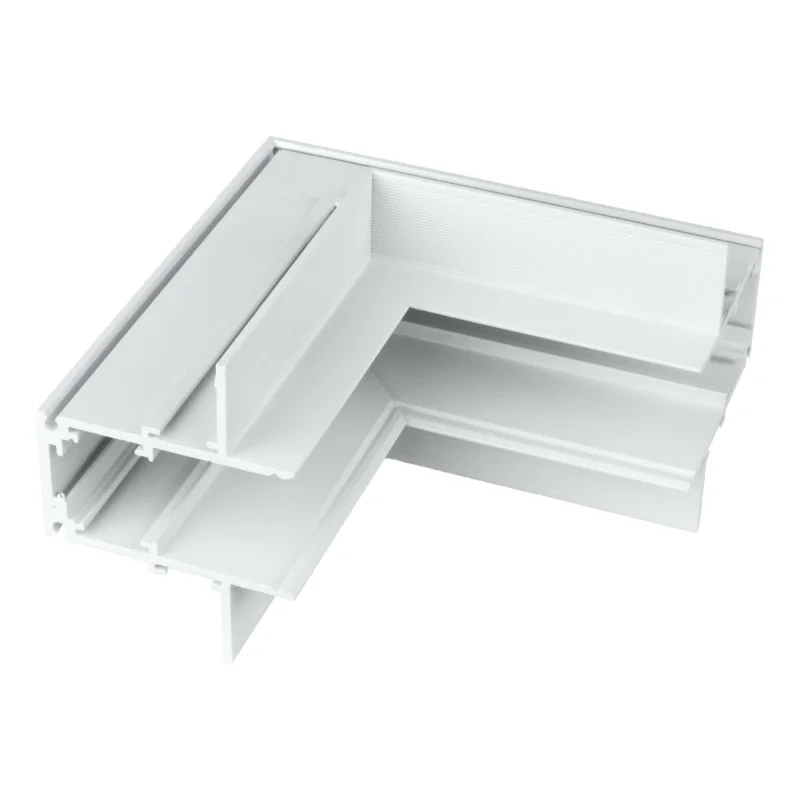

Łącznik szynowy 1-fazowy M-LINE MTL-R-IL to wysokiej jakości element systemu magnetycznego M-LINE, umożliwiający połączenie dwóch szyn magnetycznych pod kątem prostym wewnątrz zabudowy. Dzięki konstrukcji typu „L” oraz podtynkowemu montażowi pozwala tworzyć eleganckie i funkcjonalne układy oświetleniowe w sufitach podwieszanych lub zabudowach gipsowo-kartonowych. Białe, matowe wykończenie doskonale komponuje się z nowoczesnymi aranżacjami wnętrz.

Zastosowanie i funkcja łącznika MTL-R-IL

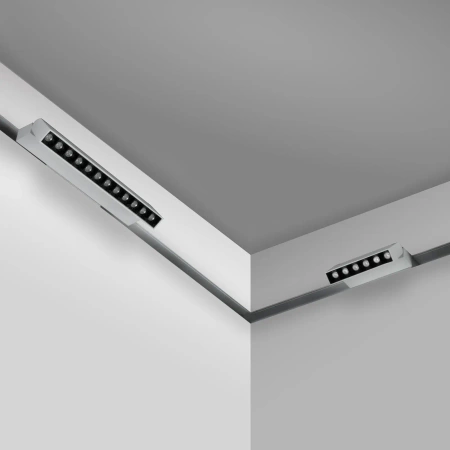

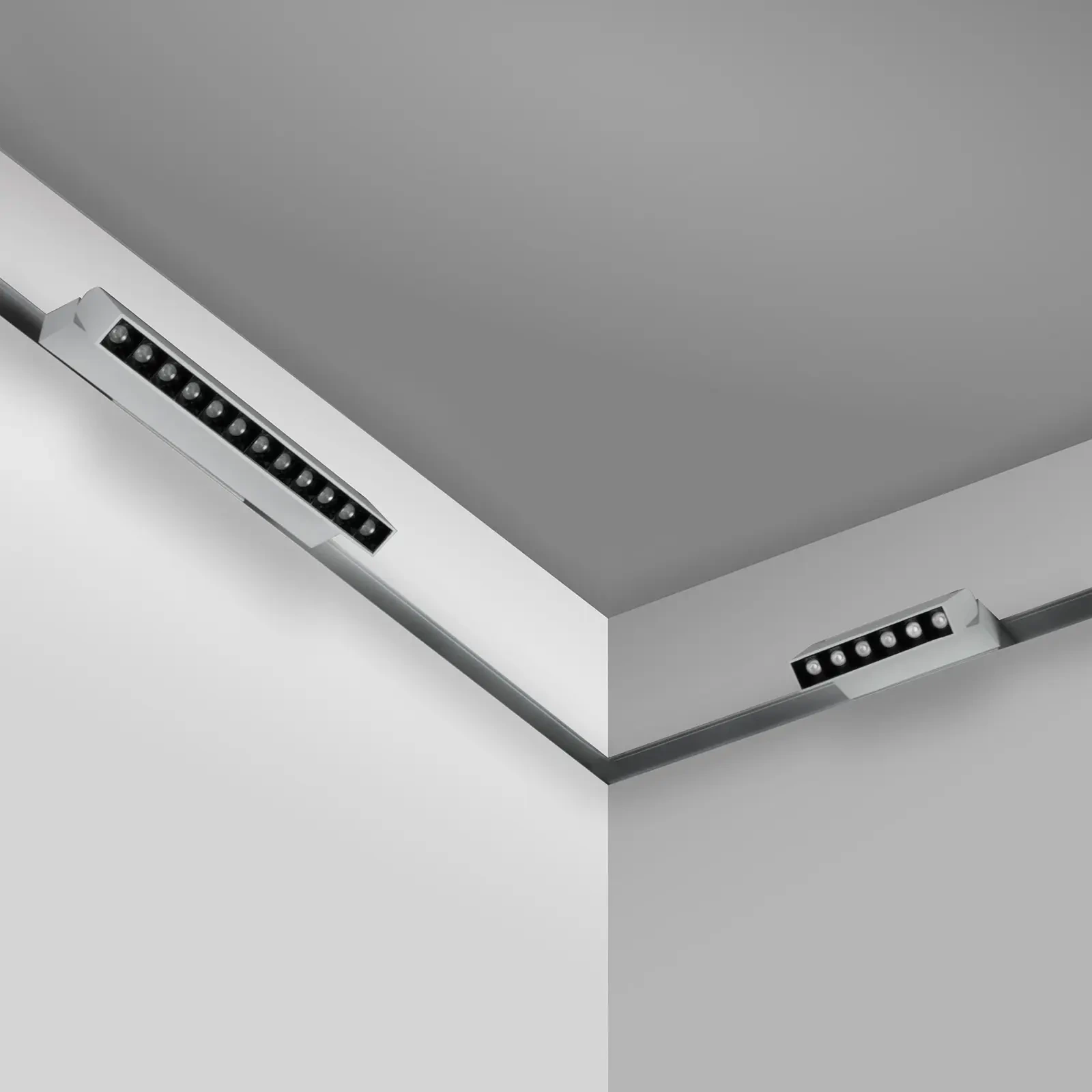

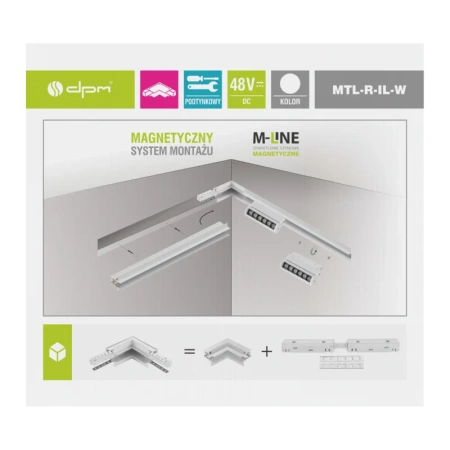

Łącznik MTL-R-IL umożliwia wykonanie wewnętrznego połączenia szyn w narożnikach, zachowując ciągłość zasilania DC 48 V w systemie 1-fazowym. Ułatwia prowadzenie instalacji w zabudowie sufitowej, zapewniając estetyczne połączenie profili bez widocznych łączeń. Dzięki temu możliwe jest tworzenie zintegrowanych, nowoczesnych linii świetlnych w kształcie litery „L”, idealnie dopasowanych do architektury pomieszczenia.

Element wyposażony jest w łącznik zasilający, który gwarantuje stabilny przepływ prądu i niezawodne działanie wszystkich opraw magnetycznych w ciągu szynowym. Całość wykonana z trwałych materiałów zapewnia długą żywotność i bezpieczeństwo eksploatacji.

Budowa i montaż

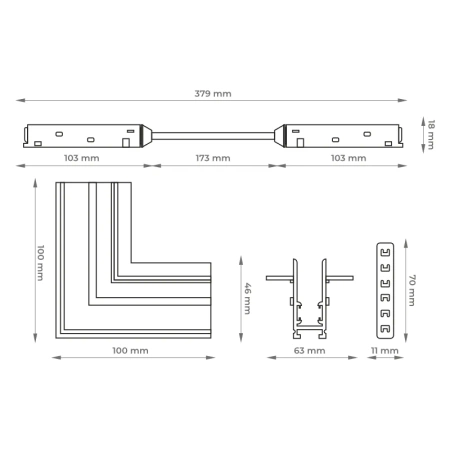

Łącznik MTL-R-IL został zaprojektowany z myślą o prostym i szybkim montażu podtynkowym. Wystarczy wsunąć jego końcówki w aluminiowe profile szyn magnetycznych, aby uzyskać pewne połączenie mechaniczne i elektryczne. Kompaktowe wymiary (10 × 10 × 4,6 cm) umożliwiają łatwe dopasowanie do standardowych sufitów podwieszanych i wnęk montażowych.

Cechy łącznika wewnętrznego M-LINE MTL-R-IL

• Umożliwia połączenie szyn magnetycznych pod kątem 90° w układzie wewnętrznym.
• Zachowuje ciągłość zasilania DC 48 V w systemie 1-fazowym.
• Dedykowany do montażu podtynkowego - idealny do sufitów podwieszanych i zabudów G-K.

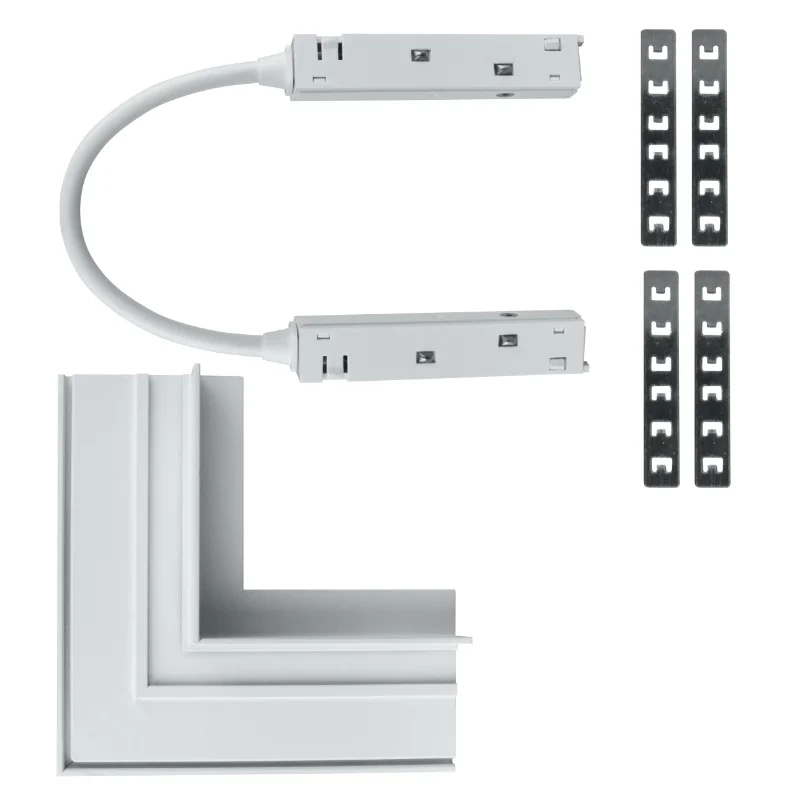

• W zestawie znajduje się łącznik zasilający.
• Estetyczne, białe wykończenie w kolorze matowym - dopasowane do szyn M-LINE.
• Solidne wykonanie - trwałe tworzywo i niezawodne styki przewodzące.

Kluczowe parametry techniczne

• Model: MTL-R-IL-W
• Rodzaj: łącznik szynowy 1-fazowy
• Kształt: kątowy, typ „L”
• Typ: wewnętrzny
• Sposób montażu: podtynkowy
• Napięcie robocze: DC 48 V
• Kolor: biały (matowy)
• Wymiary: 10 × 10 × 4,6 cm
• W zestawie: łącznik zasilający
• Materiał: tworzywo sztuczne + metal
• Opakowanie: woreczek
• Przeznaczenie: system szyn magnetycznych M-LINE

Porady montażowe

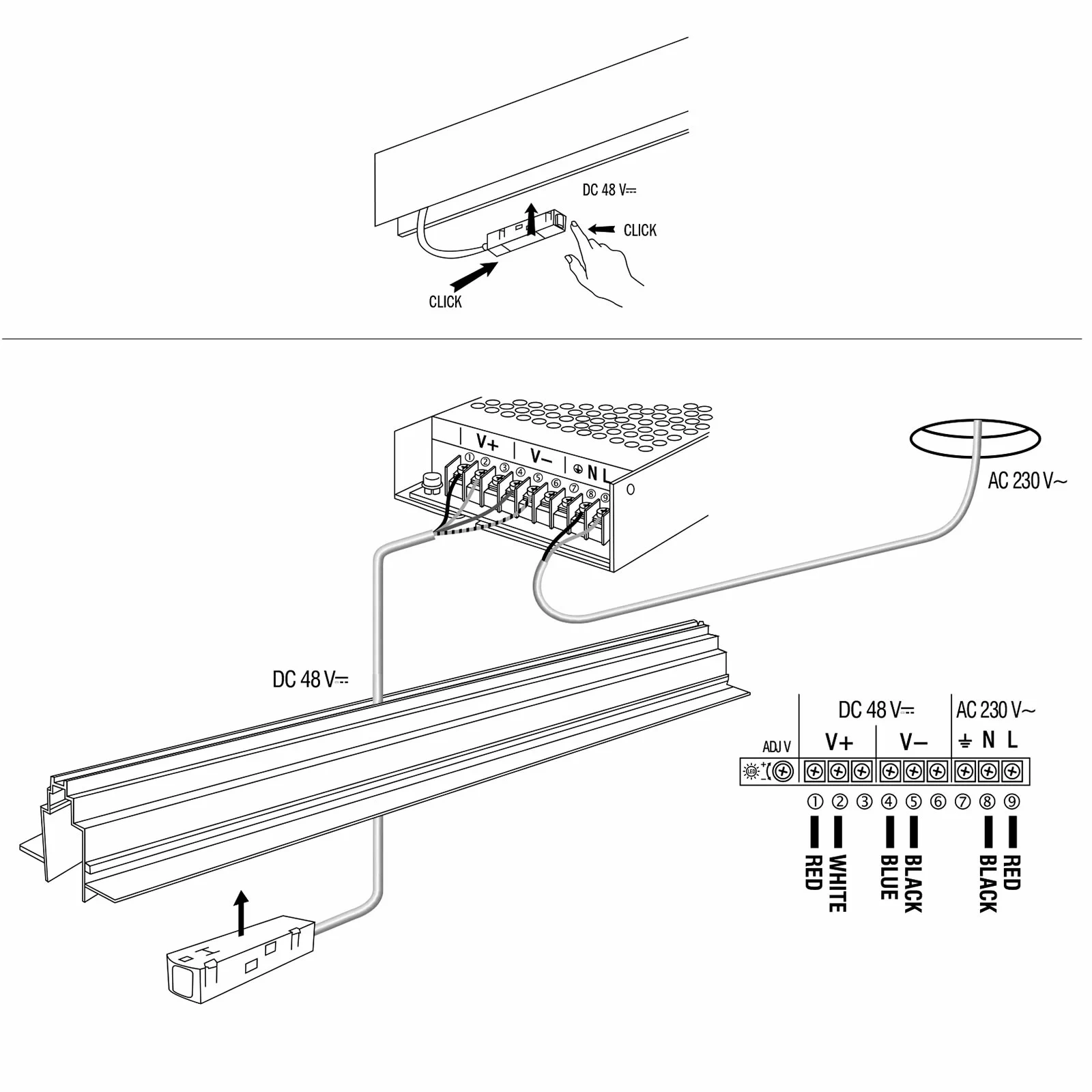

• Przed montażem upewnij się, że system jest odłączony od zasilania 230 V AC.
• Łącznik montuj w czystej, równej wnęce, zachowując dokładne spasowanie z profilami szyn.
• Unikaj zginania przewodów zasilających pod ostrym kątem - może to osłabić połączenie.
• Dla dłuższych ciągów oświetleniowych zaleca się zasilanie z obu końców szyn.

System szynowy M-LINE - nowoczesne oświetlenie przestrzeni

System M-LINE to nowoczesna propozycja firmy DPM dla wszystkich, którzy oczekują wysokiej funkcjonalności, designu i swobody aranżacyjnej w oświetleniu wnętrz. Dzięki zastosowaniu magnetycznego montażu źródeł światła na szynie, M-LINE umożliwia błyskawiczną zmianę położenia reflektorów lub lamp wiszących - bez potrzeby użycia narzędzi czy demontażu elementów systemu.

Szynoprzewody M-LINE dostępne są zarówno w wersji natynkowej jak i podtynkowej, co pozwala na montaż na suficie, ścianie lub w formie podwieszonej. Lekki aluminiowy profil (o szerokości 63 mm i wysokości 46 mm) gwarantuje nowoczesny, minimalistyczny wygląd instalacji - idealny zarówno do mieszkań i domów, jak i przestrzeni biurowych, handlowych czy wystawienniczych.

Najważniejsze cechy systemu

• Magnetyczne mocowanie źródeł światła - szybka zmiana ustawienia bez użycia narzędzi.
• 1-fazowy system zasilania - łatwe sterowanie i konfiguracja układu oświetleniowego.
• Profil wykonany z aluminium - lekki, trwały, o szerokości 63 mm

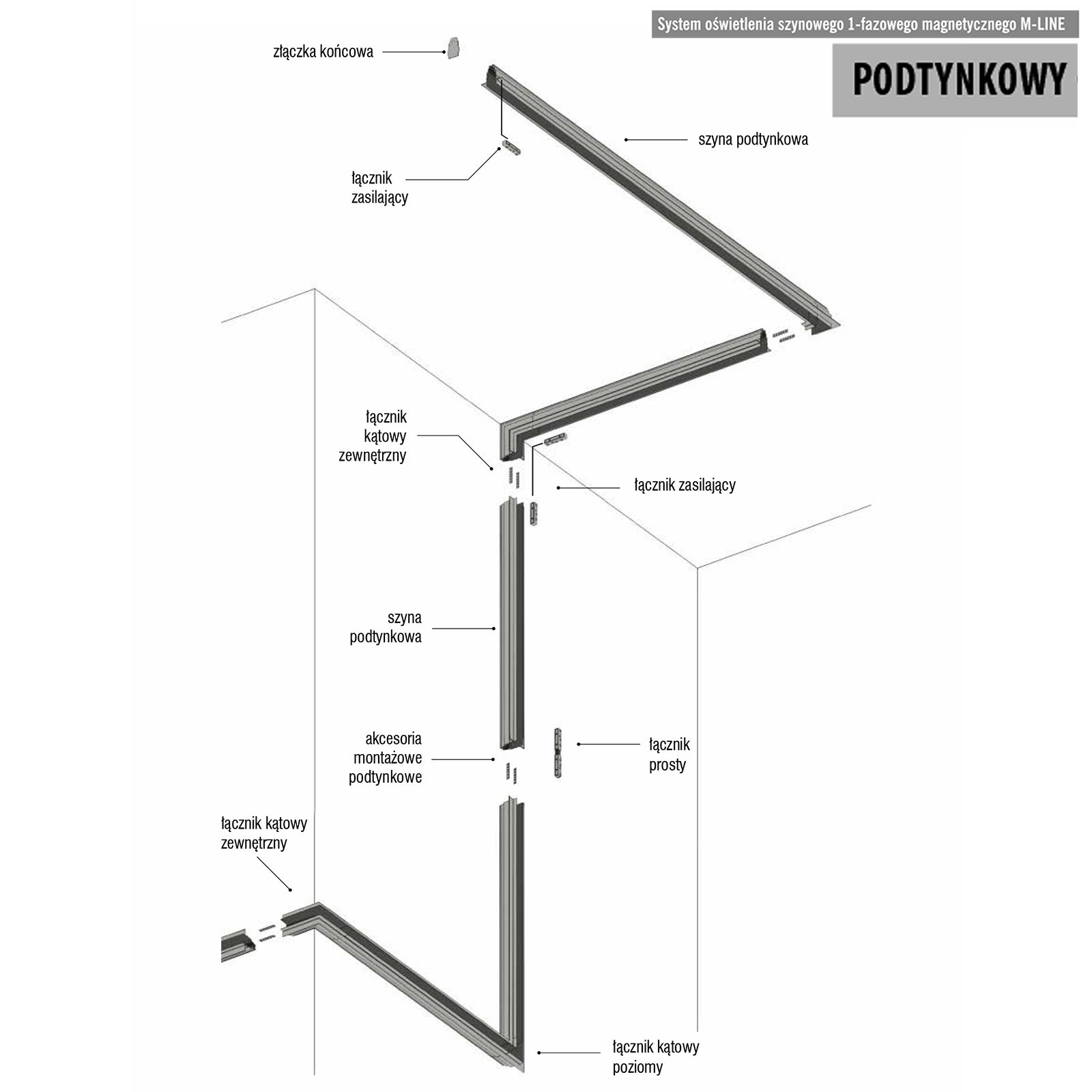

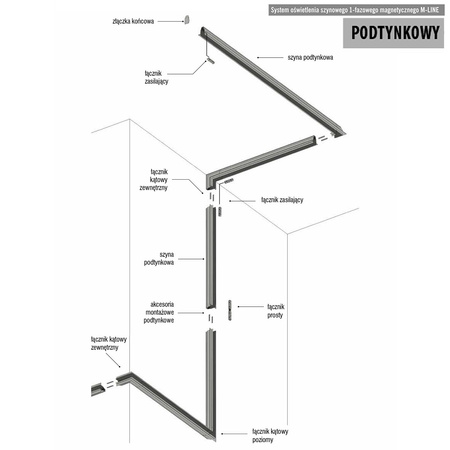

• Możliwość łączenia szyn w rozmaite układy - proste, kątowe (L), sufitowe/ścienne, zewnętrzne czy wewnętrzne
• Dostępność w dwóch kolorach (czarny i biały)
• Wersja magnetyczna zasilana przez DC 48 V => większe bezpieczeństwo i elastyczność

Planowanie instalacji

Podczas projektowania systemu M-LINE warto zwrócić uwagę na następujące wskazówki:

• Wybierz preferowany rodzaj montażu: natynkowy, podtynkowy lub podwieszany. Montaż podwieszany realizowany jest przy użyciu zestawu linkowego.
• Zdecyduj o długości i kształcie ciągu szyn: można łączyć szyny i tworzyć układy o różnych konfiguracjach - np. linie proste, kąty, zmiany poziomu.
• Dobierz źródła światła: reflektory punktowe, lampy wiszące lub listwy LED w barwach światła 4000-5000 K - czyli neutralna biel, idealna do zastosowań komercyjnych i domowych.
• Zasilacz: ważne, by nie przekraczać łącznej mocy źródeł instalowanych w ciągu - zaleca się pozostawić 20% zapasu mocy względem mocy zasilacza (np. zasilacz 100 W lub 200 W w zależności od projektu).
• Systemu szynowego MTL nie należy stosować w obwodach ze ściemniaczami oświetlenia.

Zastosowanie

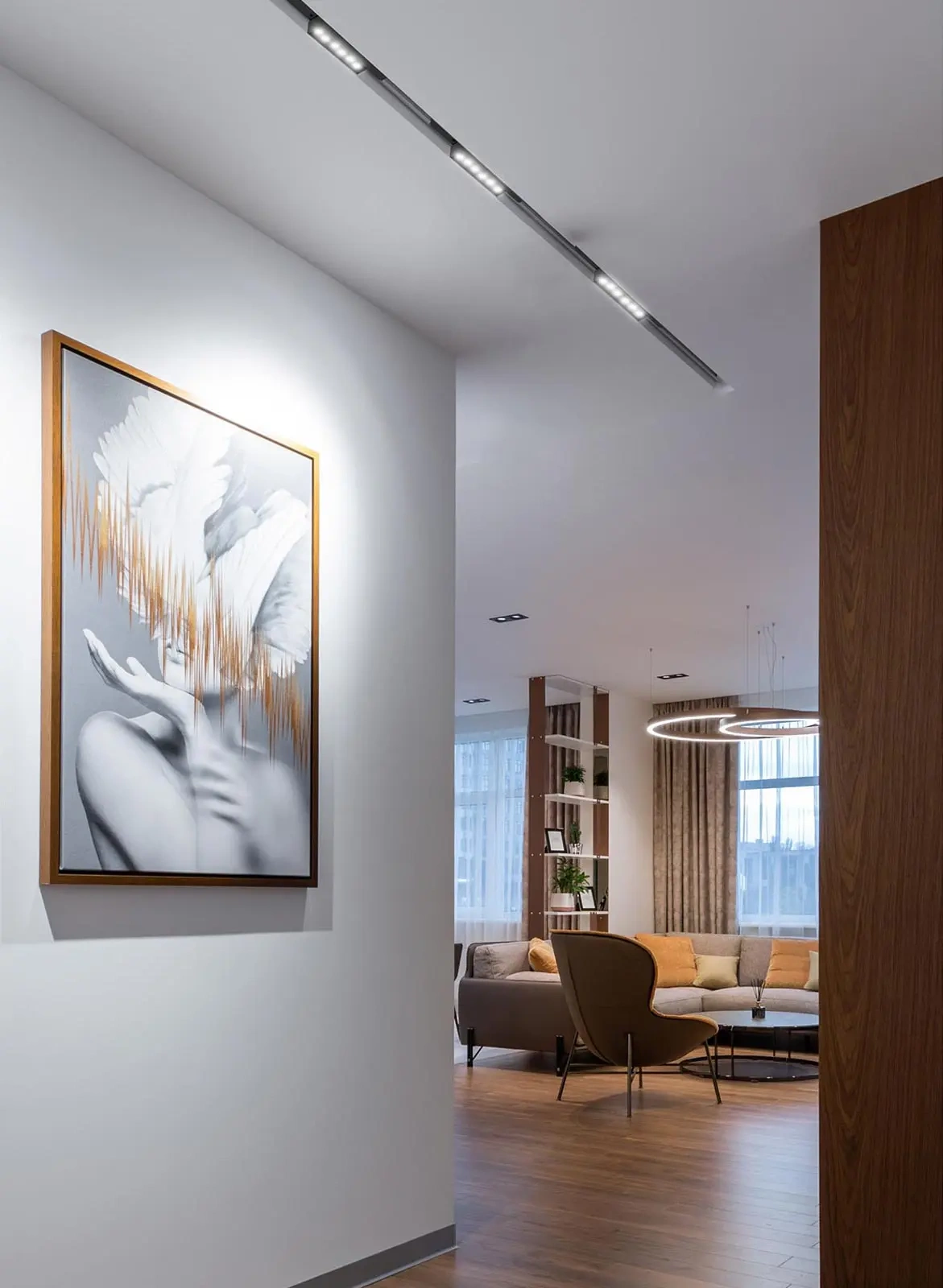

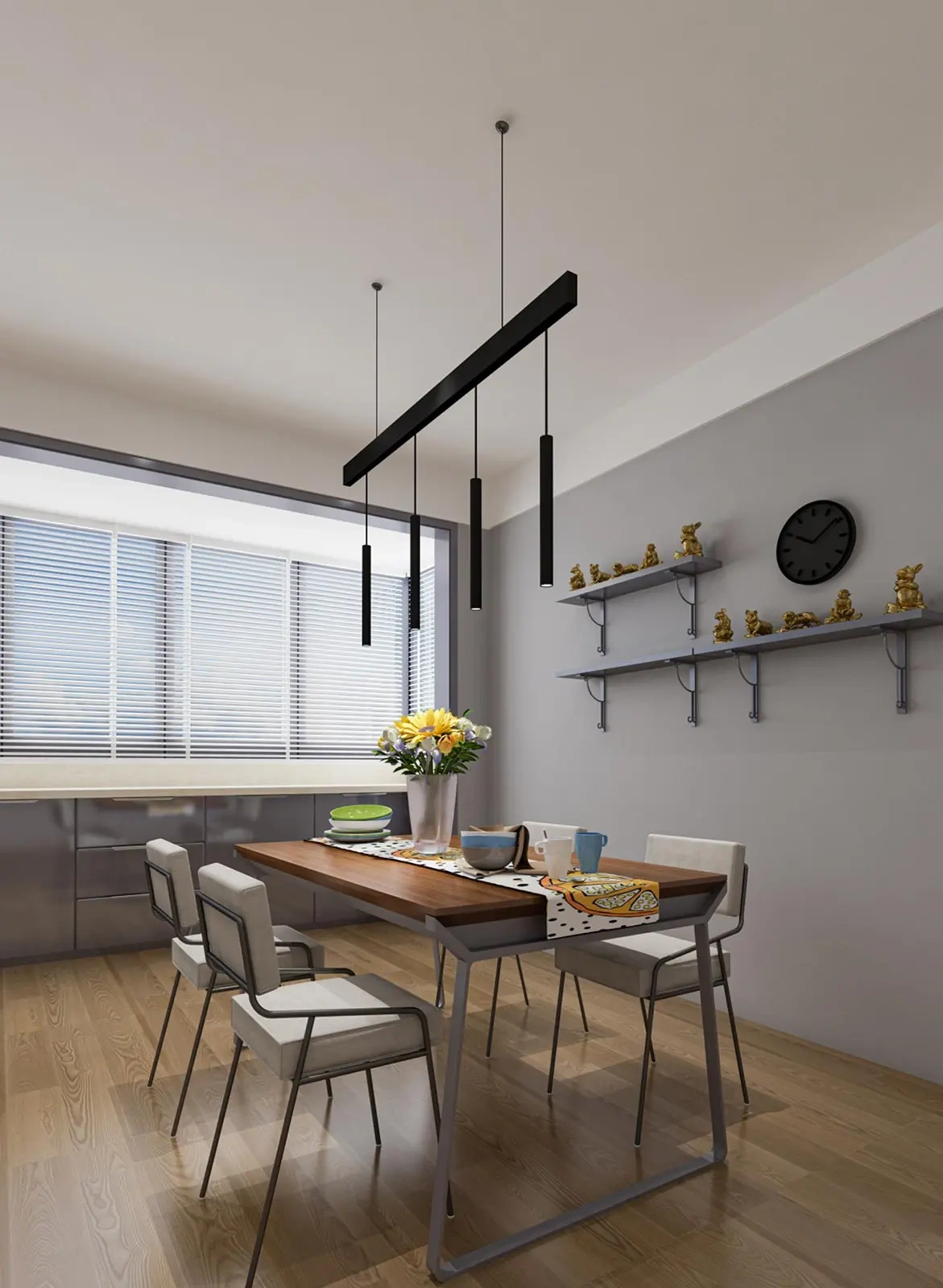

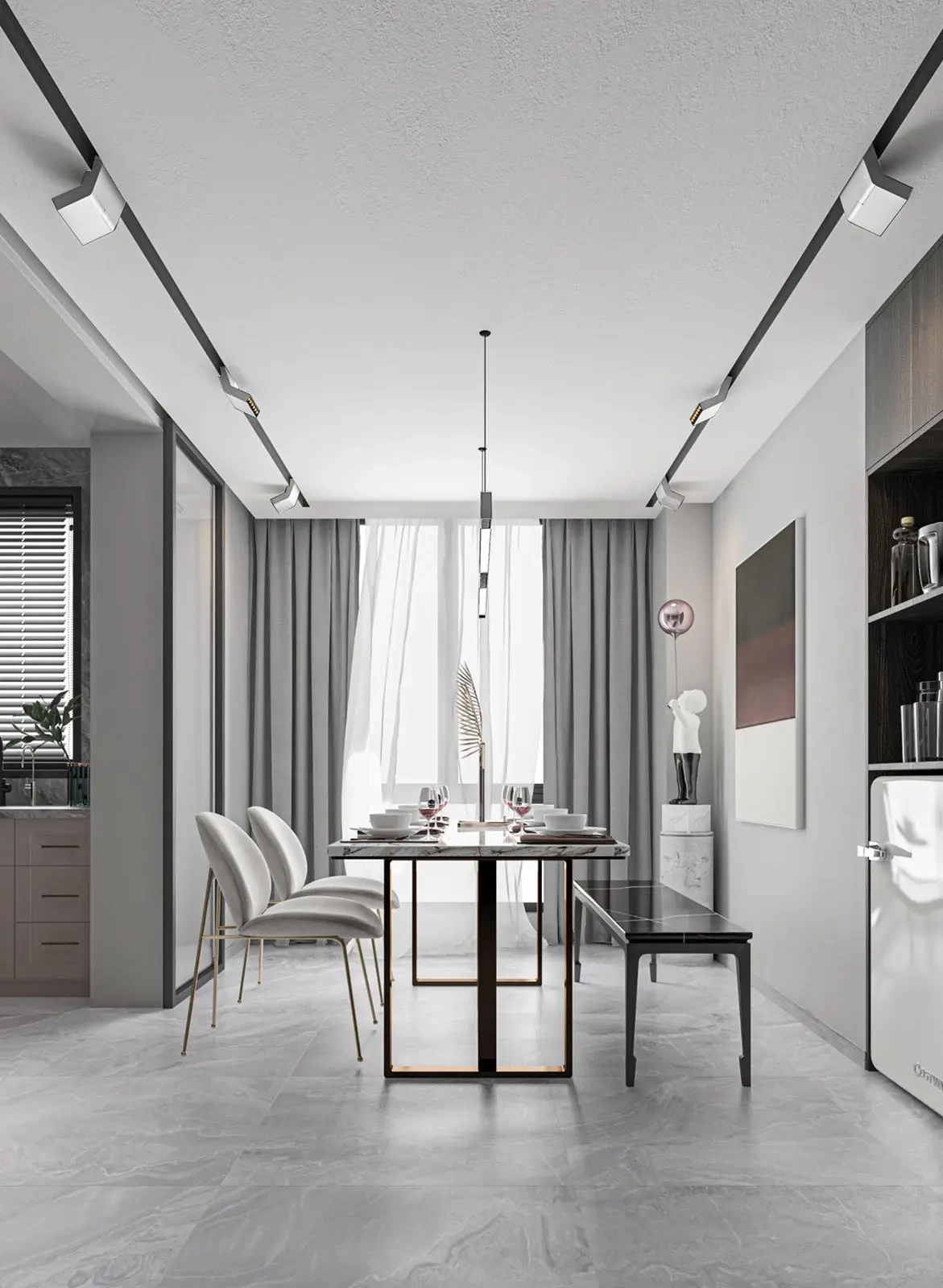

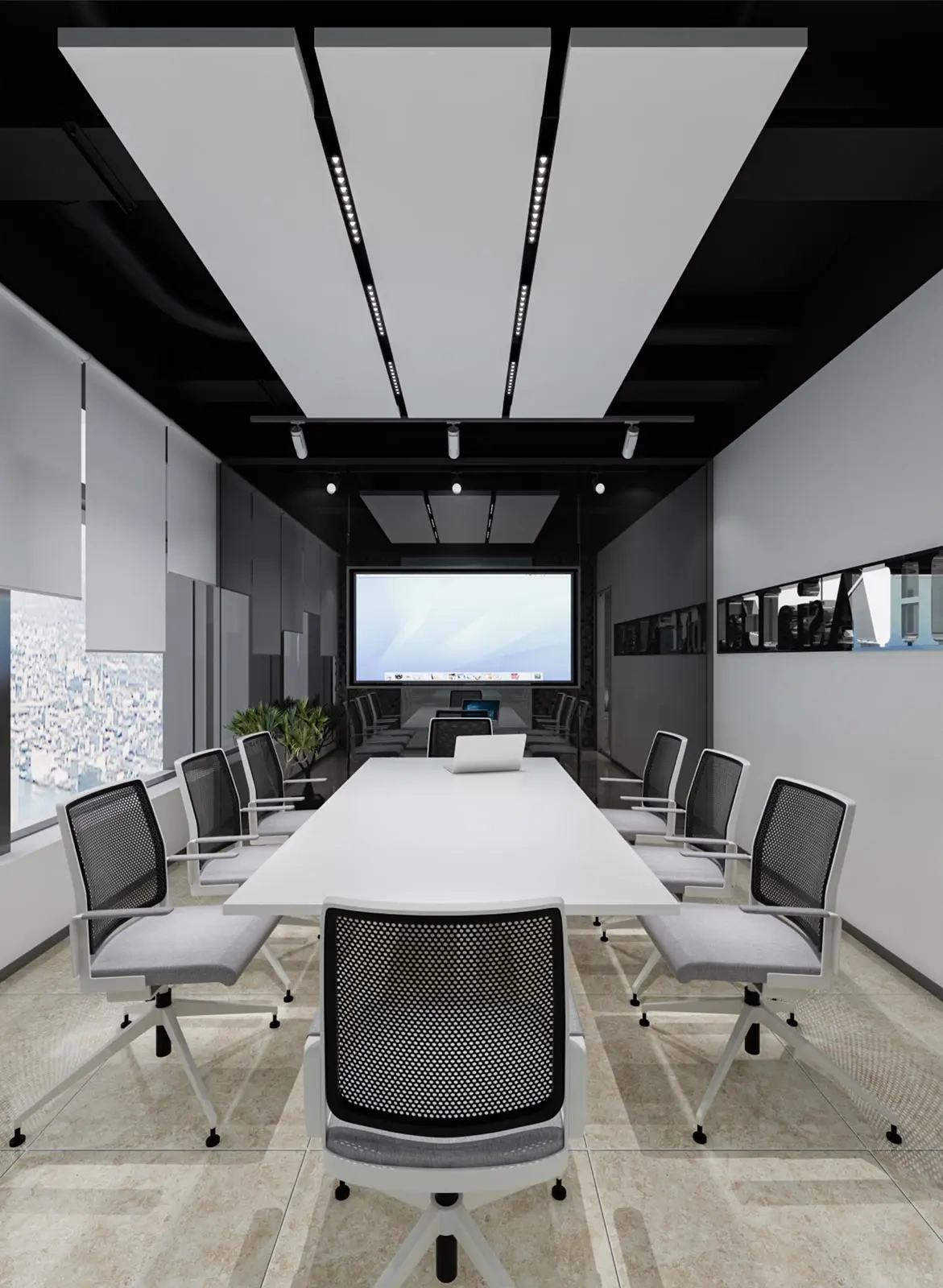

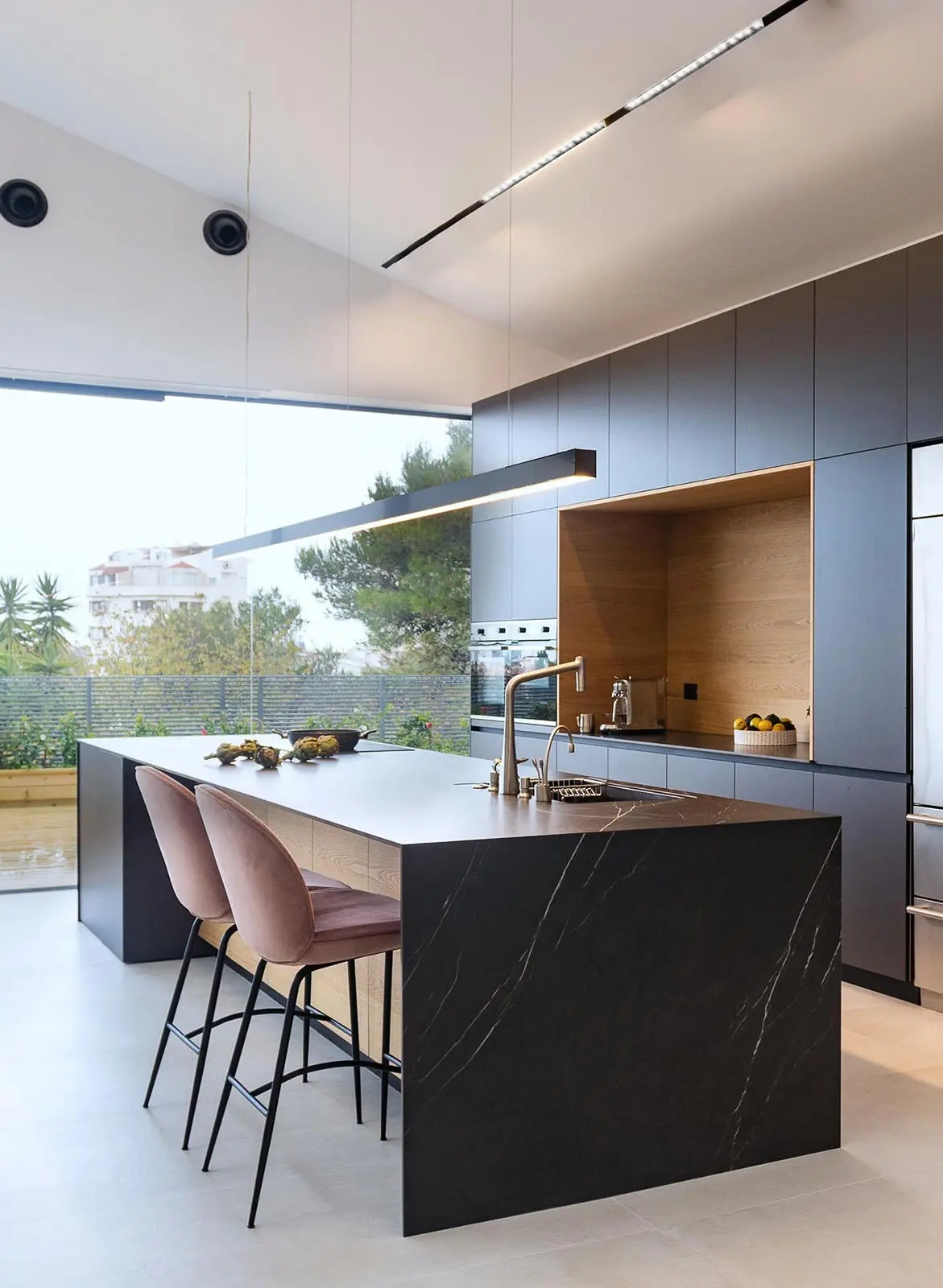

Dzięki wysokiej elastyczności i estetyce system M-LINE świetnie sprawdza się w mieszkaniach, loftach, biurach, butikach, galeriach handlowych oraz innych przestrzeniach, gdzie ważna jest możliwość szybkiej rearanżacji oświetlenia i kierunkowania światła w zależności od zmieniających się potrzeb.

Bez względu na to, czy planujesz punktowe oświetlenie ekspozycji czy strefowe światło zadaniowe nad blatem roboczym - system M-LINE daje swobodę wyboru i skalowania. Dzięki magnetycznemu mocowaniu oraz modułowości każda zmiana aranżacji wnętrza staje się prostsza.

Wybierając dowolną część systemu M-LINE - szynę, złączkę, zasilacz czy moduł świetlny - otrzymujesz pełną kompatybilność z całą linią i gwarancję, że element wpisze się w wspólną estetykę oraz funkcjonalność.
