Łącznik kątowy do szyny magnetycznej poziomy podtynkowy czarny M-LINE

Łącznik kątowy poziomy podtynkowy czarny do systemu M-LINE

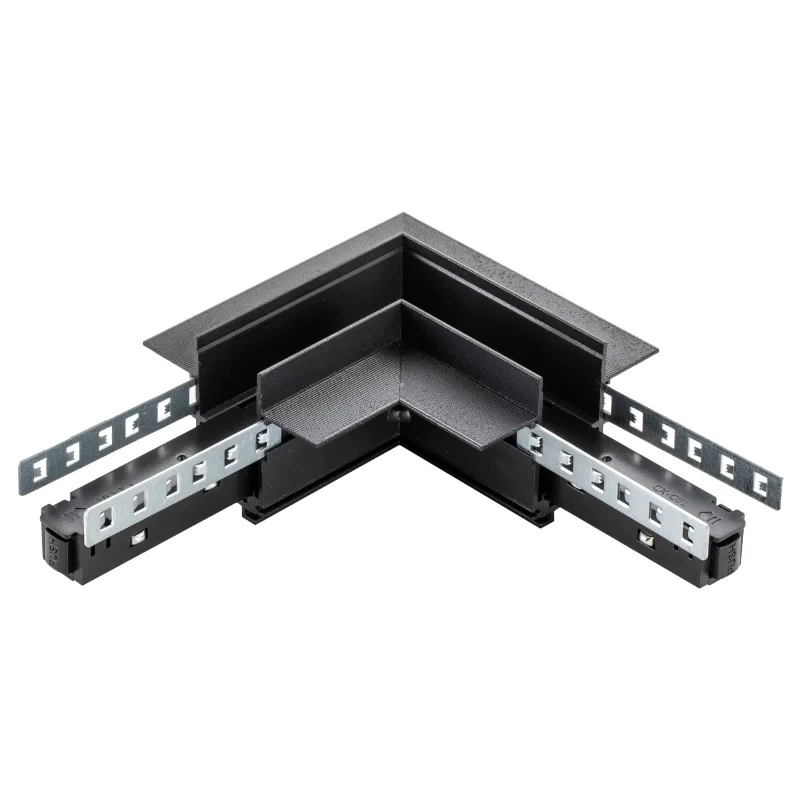

Łącznik szynowy 1-fazowy M-LINE MTL-R-L to element systemu oświetleniowego M-LINE, przeznaczony do łączenia dwóch szyn magnetycznych pod kątem prostym w płaszczyźnie poziomej. Dzięki kształtowi typu „L” oraz montażowi podtynkowemu, umożliwia tworzenie estetycznych i nowoczesnych układów oświetleniowych z zachowaniem pełnej ciągłości zasilania DC 48 V. Wersja w kolorze czarnym idealnie komponuje się z profilami aluminiowymi M-LINE w tej samej tonacji.

Zastosowanie i funkcja łącznika MTL-R-L

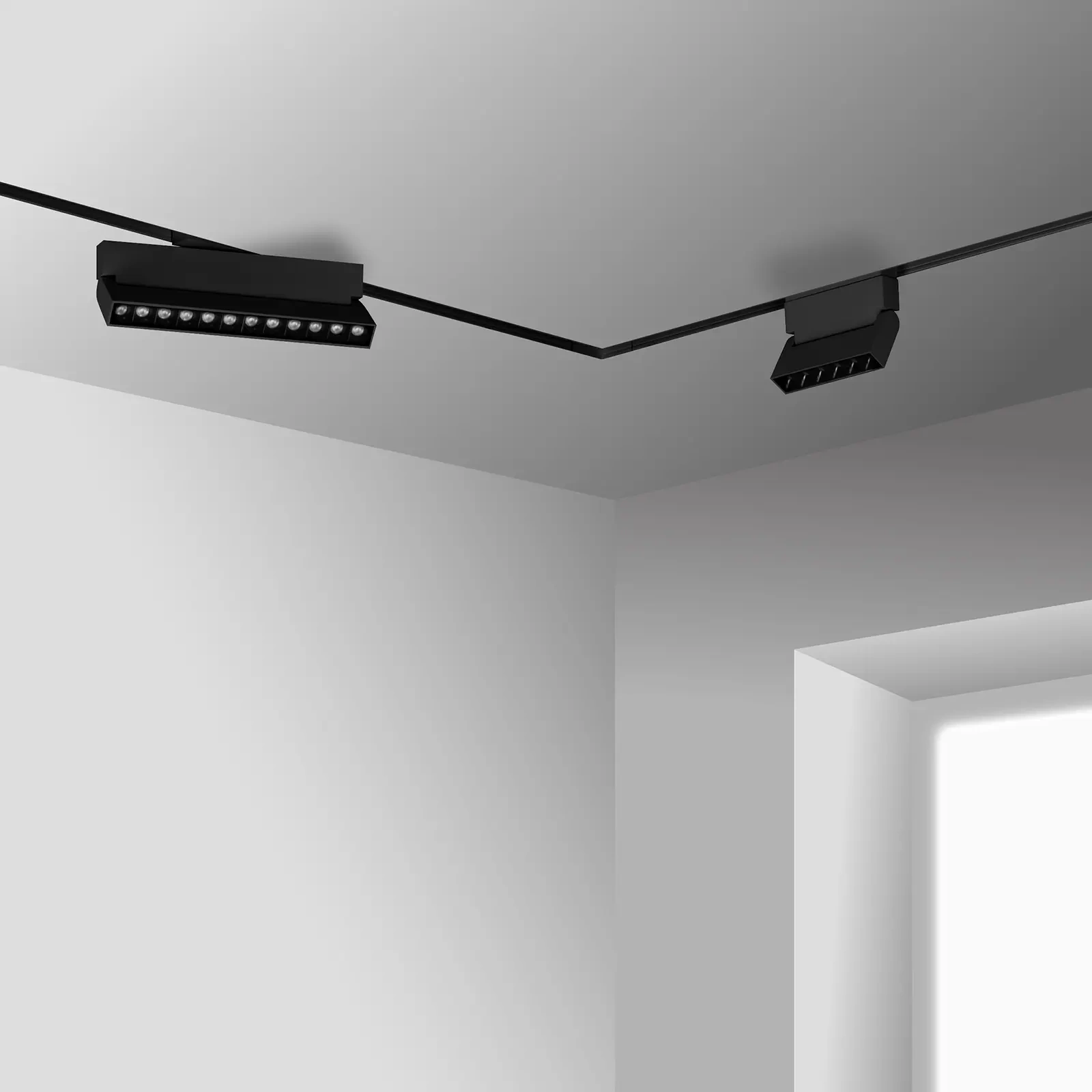

Łącznik MTL-R-L służy do wykonania połączenia szyn magnetycznych M-LINE pod kątem 90° w jednej płaszczyźnie - np. w narożach sufitów podwieszanych lub przy zabudowach o złożonych kształtach. Pozwala tworzyć liniowe ciągi świetlne w formie litery L, które nadają przestrzeni nowoczesny, architektoniczny charakter.

Urządzenie zapewnia pewne i bezpieczne połączenie elektryczne w systemach 1-fazowych o napięciu DC 48 V. Wbudowany łącznik zasilający gwarantuje niezawodny przesył energii między połączonymi szynami, umożliwiając zasilanie opraw magnetycznych bez strat napięcia.

Budowa i montaż

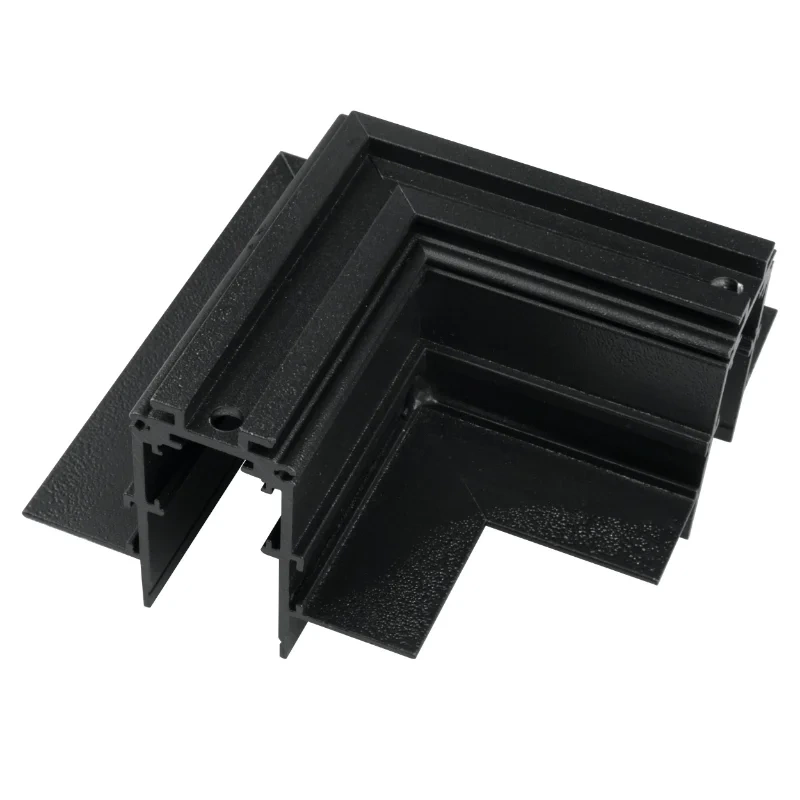

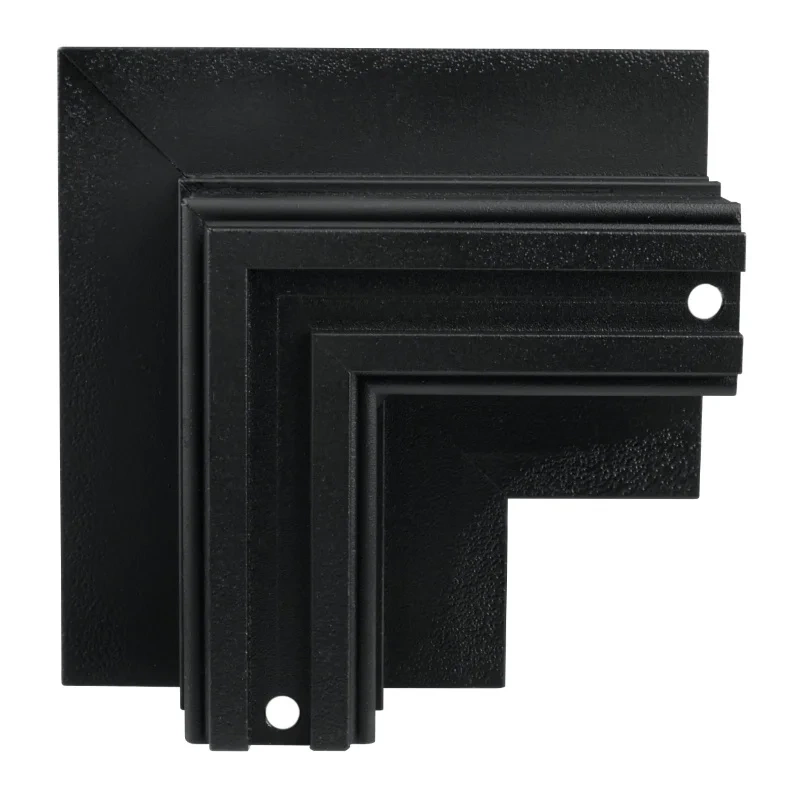

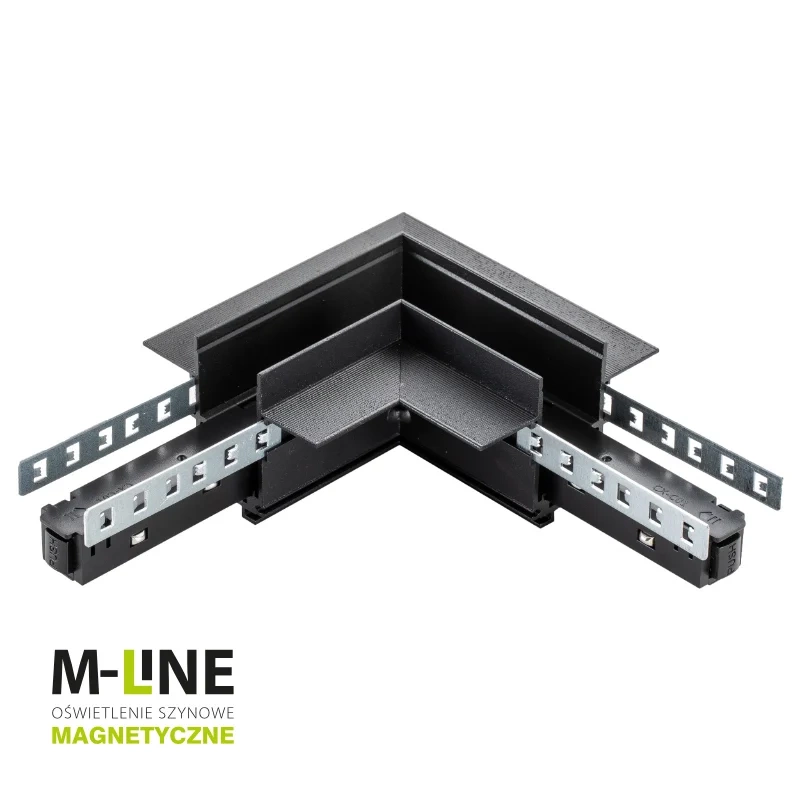

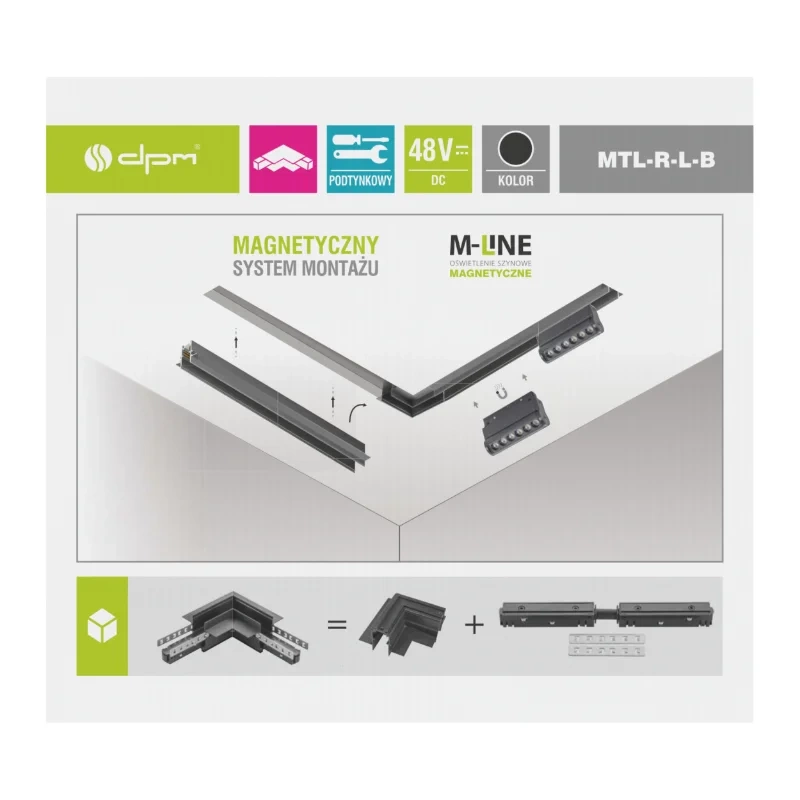

Łącznik kątowy MTL-R-L jest przystosowany do montażu podtynkowego - idealnie sprawdzi się w sufitach z płyt G-K oraz konstrukcjach zintegrowanych. Kompaktowa budowa (wymiary 10 × 10 × 6,3 cm) pozwala na łatwe wkomponowanie elementu w zabudowę bez zaburzania estetyki wnętrza. Montaż polega na wsunięciu końcówek łącznika w profile szyn, co zapewnia stabilne i trwałe połączenie mechaniczne oraz elektryczne.

Zalety łącznika MTL-R-L

• Umożliwia połączenie szyn magnetycznych pod kątem 90° w płaszczyźnie poziomej.
• Zachowuje ciągłość zasilania DC 48 V w systemie 1-fazowym.
• Dedykowany do montażu podtynkowego - idealny do sufitów podwieszanych i zabudów G-K.
• W zestawie znajduje się łącznik zasilający - gotowy do montażu.
• Estetyczne czarne wykończenie, dopasowane do profili M-LINE.
• Trwała konstrukcja z metalu i tworzywa, odporna na zużycie i nagrzewanie.

Kluczowe parametry techniczne

• Model: MTL-R-L-B
• Rodzaj: łącznik szynowy 1-fazowy
• Kształt: kątowy, typ „L”
• Typ: poziomy
• Sposób montażu: podtynkowy
• Napięcie robocze: DC 48 V
• W zestawie: łącznik zasilający

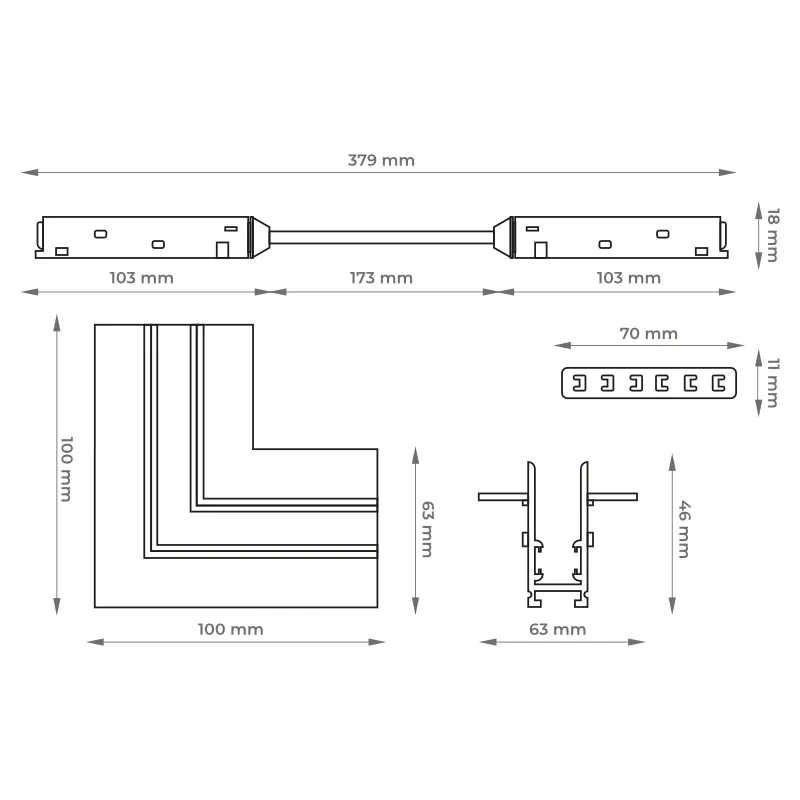

• Wymiary: 10 × 10 × 6,3 cm
• Kolor: czarny (matowy)
• Materiał: tworzywo sztuczne + metal

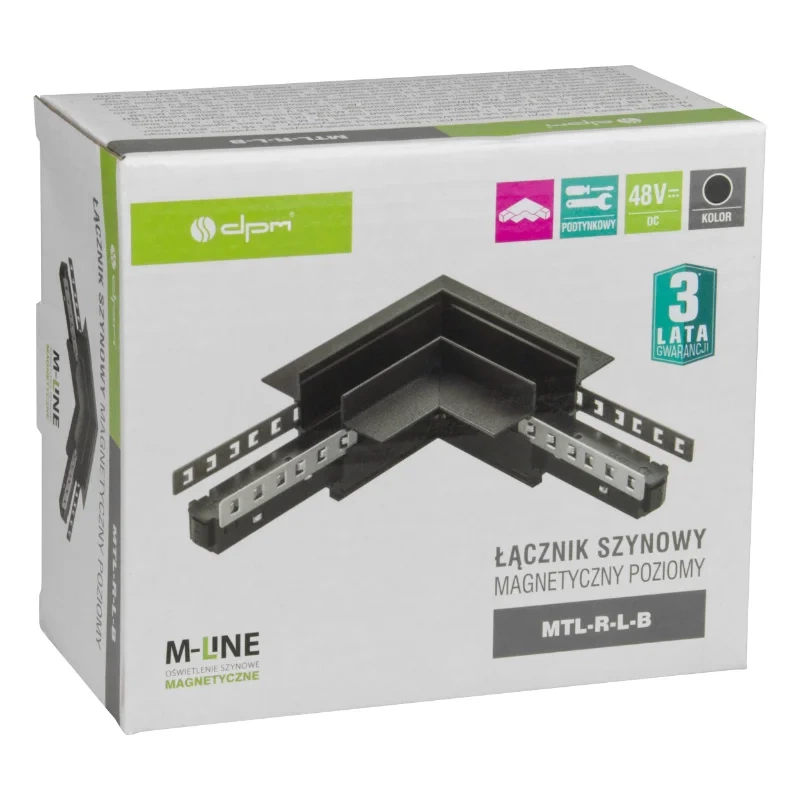

• Opakowanie: woreczek
• Przeznaczenie: system szyn magnetycznych M-LINE

Porady montażowe

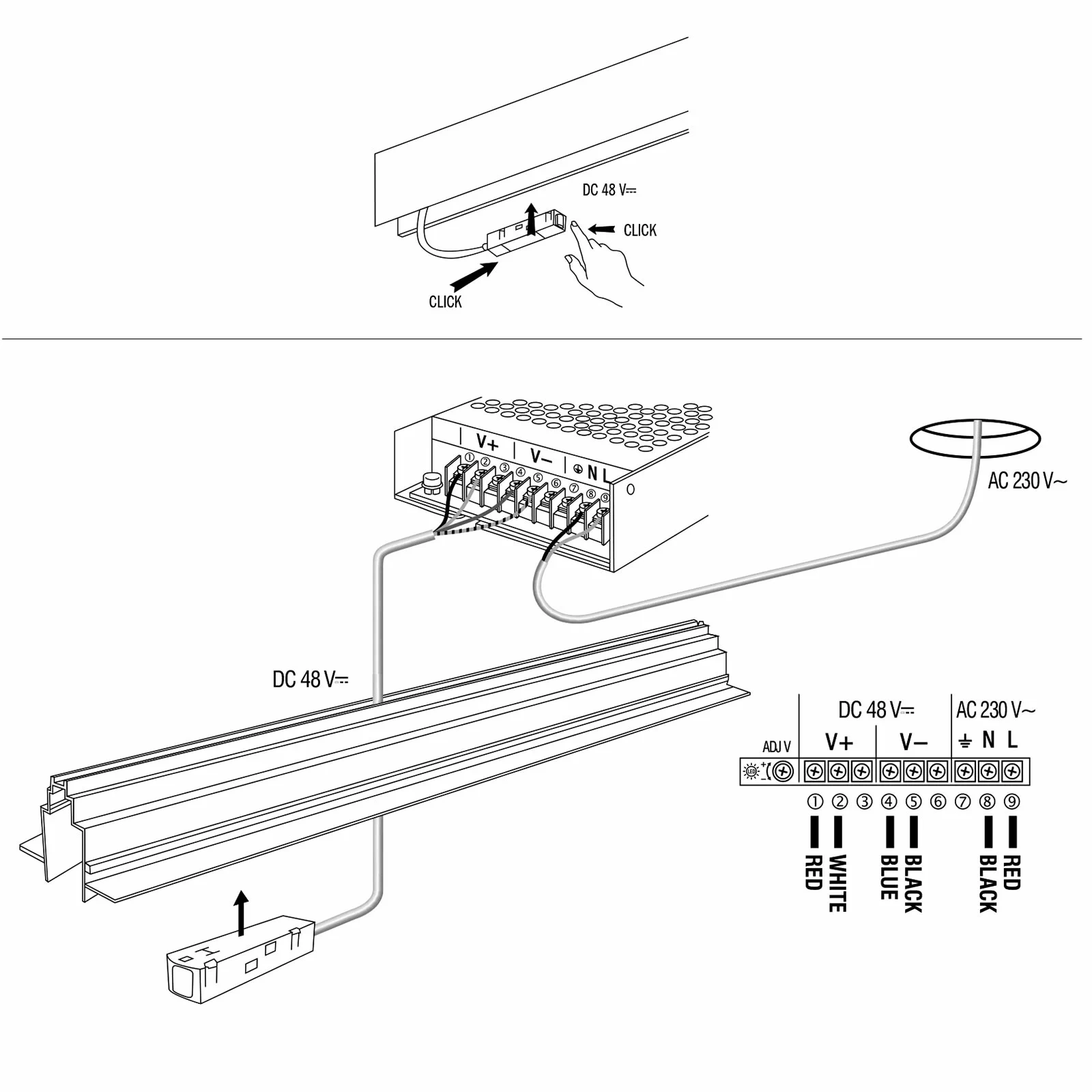

• Przed instalacją upewnij się, że system jest odłączony od zasilania 230 V AC.
• Dokładnie dopasuj końcówki szyn - precyzyjne spasowanie zapewnia idealny styk elektryczny.
• Nie przekraczaj maksymalnego obciążenia systemu - łączna moc opraw nie powinna przekroczyć 80% mocy zasilacza.
• W dłuższych układach oświetleniowych warto zasilać szyny z obu końców w celu wyrównania napięcia.

System szynowy M-LINE - nowoczesne oświetlenie przestrzeni

System M-LINE to nowoczesna propozycja firmy DPM dla wszystkich, którzy oczekują wysokiej funkcjonalności, designu i swobody aranżacyjnej w oświetleniu wnętrz. Dzięki zastosowaniu magnetycznego montażu źródeł światła na szynie, M-LINE umożliwia błyskawiczną zmianę położenia reflektorów lub lamp wiszących - bez potrzeby użycia narzędzi czy demontażu elementów systemu.

Szynoprzewody M-LINE dostępne są zarówno w wersji natynkowej jak i podtynkowej, co pozwala na montaż na suficie, ścianie lub w formie podwieszonej. Lekki aluminiowy profil (o szerokości 63 mm i wysokości 46 mm) gwarantuje nowoczesny, minimalistyczny wygląd instalacji - idealny zarówno do mieszkań i domów, jak i przestrzeni biurowych, handlowych czy wystawienniczych.

Najważniejsze cechy systemu

• Magnetyczne mocowanie źródeł światła - szybka zmiana ustawienia bez użycia narzędzi.
• 1-fazowy system zasilania - łatwe sterowanie i konfiguracja układu oświetleniowego.
• Profil wykonany z aluminium - lekki, trwały, o szerokości 63 mm

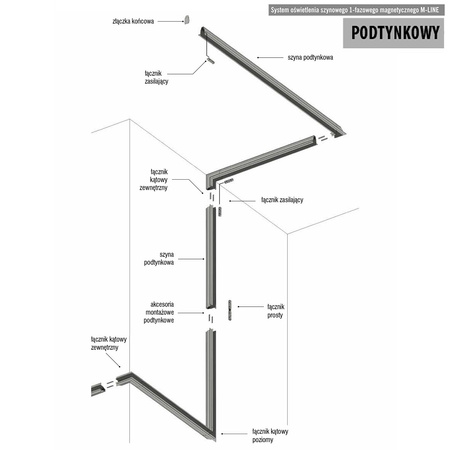

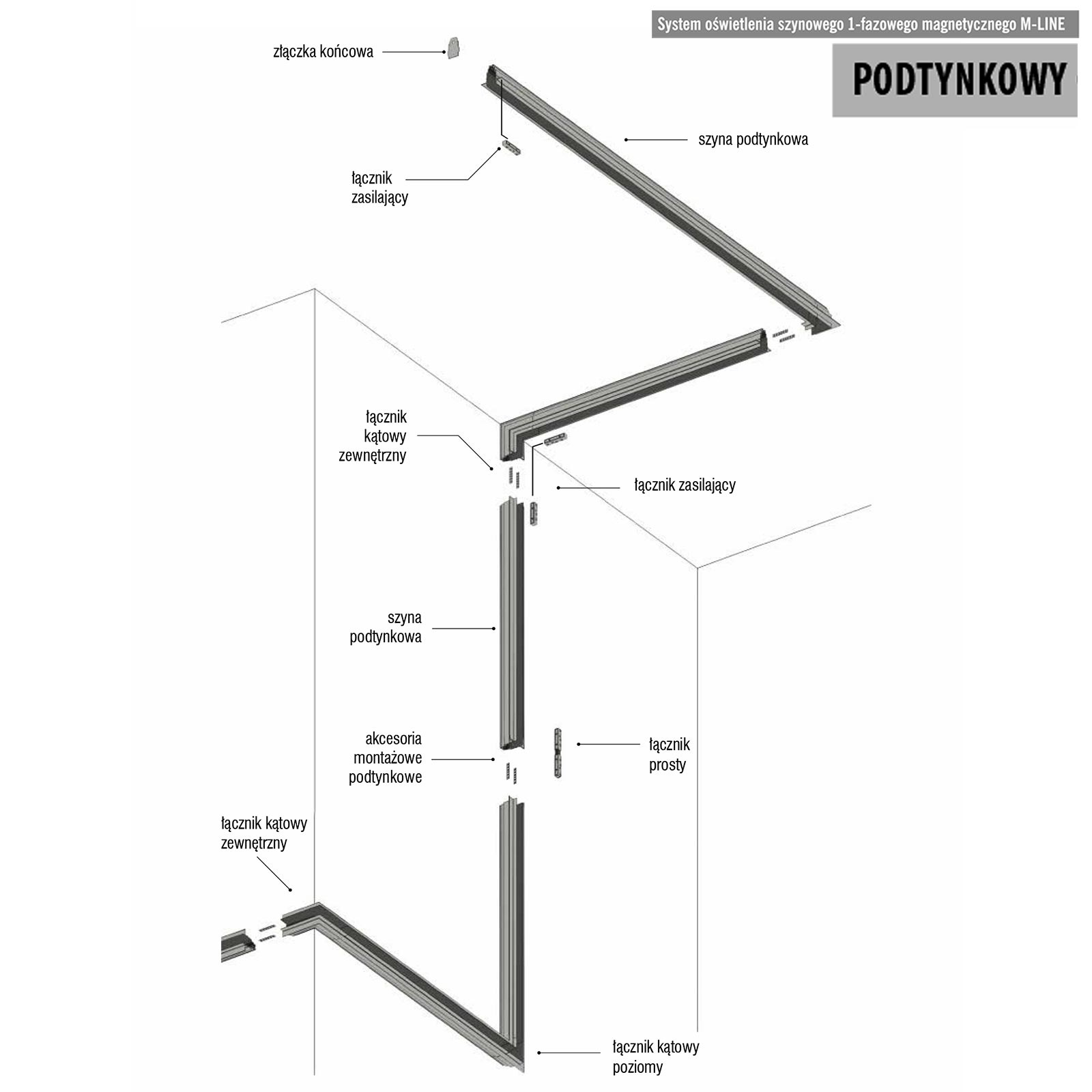

• Możliwość łączenia szyn w rozmaite układy - proste, kątowe (L), sufitowe/ścienne, zewnętrzne czy wewnętrzne
• Dostępność w dwóch kolorach (czarny i biały)
• Wersja magnetyczna zasilana przez DC 48 V => większe bezpieczeństwo i elastyczność

Planowanie instalacji

Podczas projektowania systemu M-LINE warto zwrócić uwagę na następujące wskazówki:

• Wybierz preferowany rodzaj montażu: natynkowy, podtynkowy lub podwieszany. Montaż podwieszany realizowany jest przy użyciu zestawu linkowego.
• Zdecyduj o długości i kształcie ciągu szyn: można łączyć szyny i tworzyć układy o różnych konfiguracjach - np. linie proste, kąty, zmiany poziomu.
• Dobierz źródła światła: reflektory punktowe, lampy wiszące lub listwy LED w barwach światła 4000-5000 K - czyli neutralna biel, idealna do zastosowań komercyjnych i domowych.
• Zasilacz: ważne, by nie przekraczać łącznej mocy źródeł instalowanych w ciągu - zaleca się pozostawić 20% zapasu mocy względem mocy zasilacza (np. zasilacz 100 W lub 200 W w zależności od projektu).
• Systemu szynowego MTL nie należy stosować w obwodach ze ściemniaczami oświetlenia.

Zastosowanie

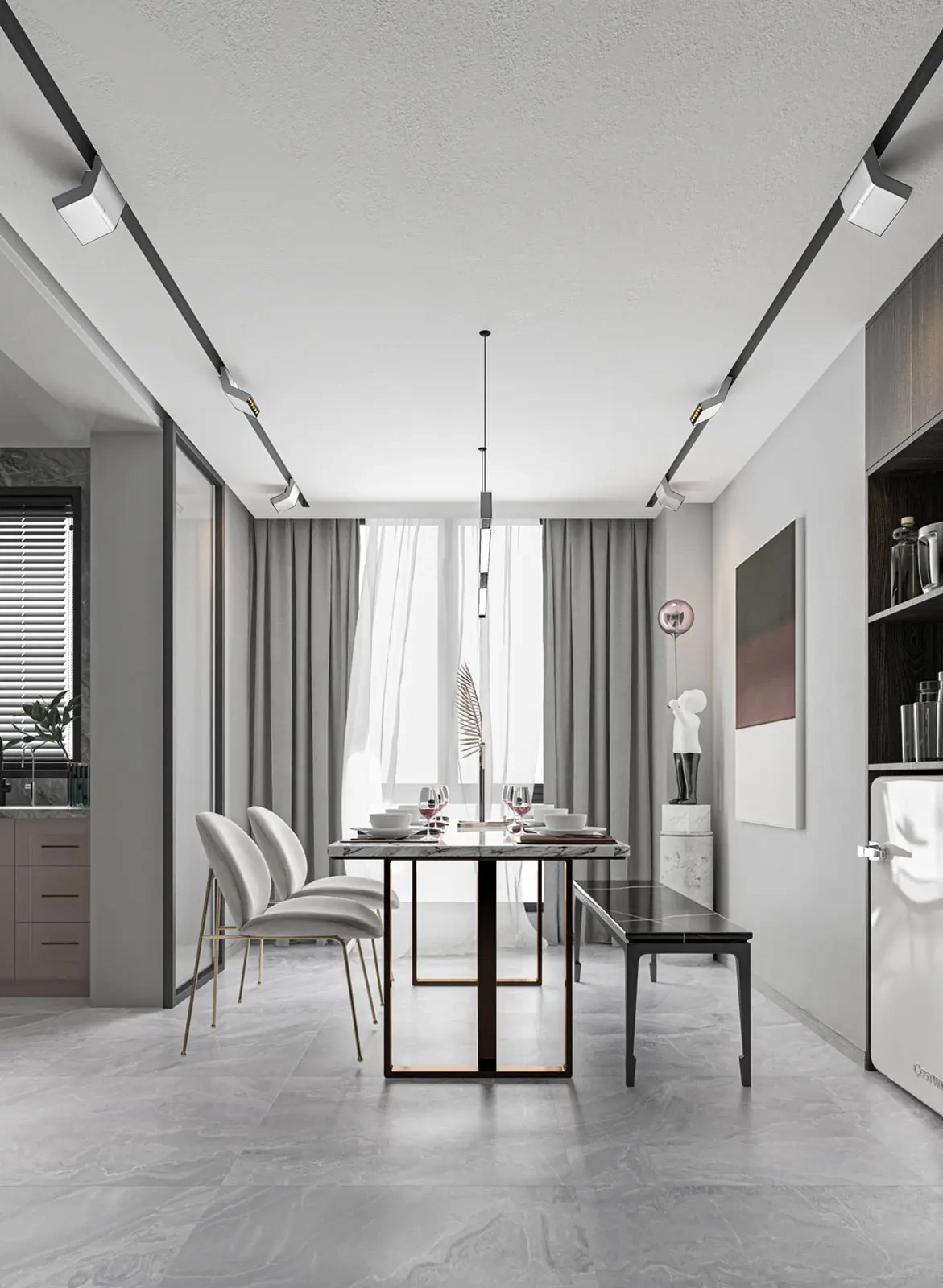

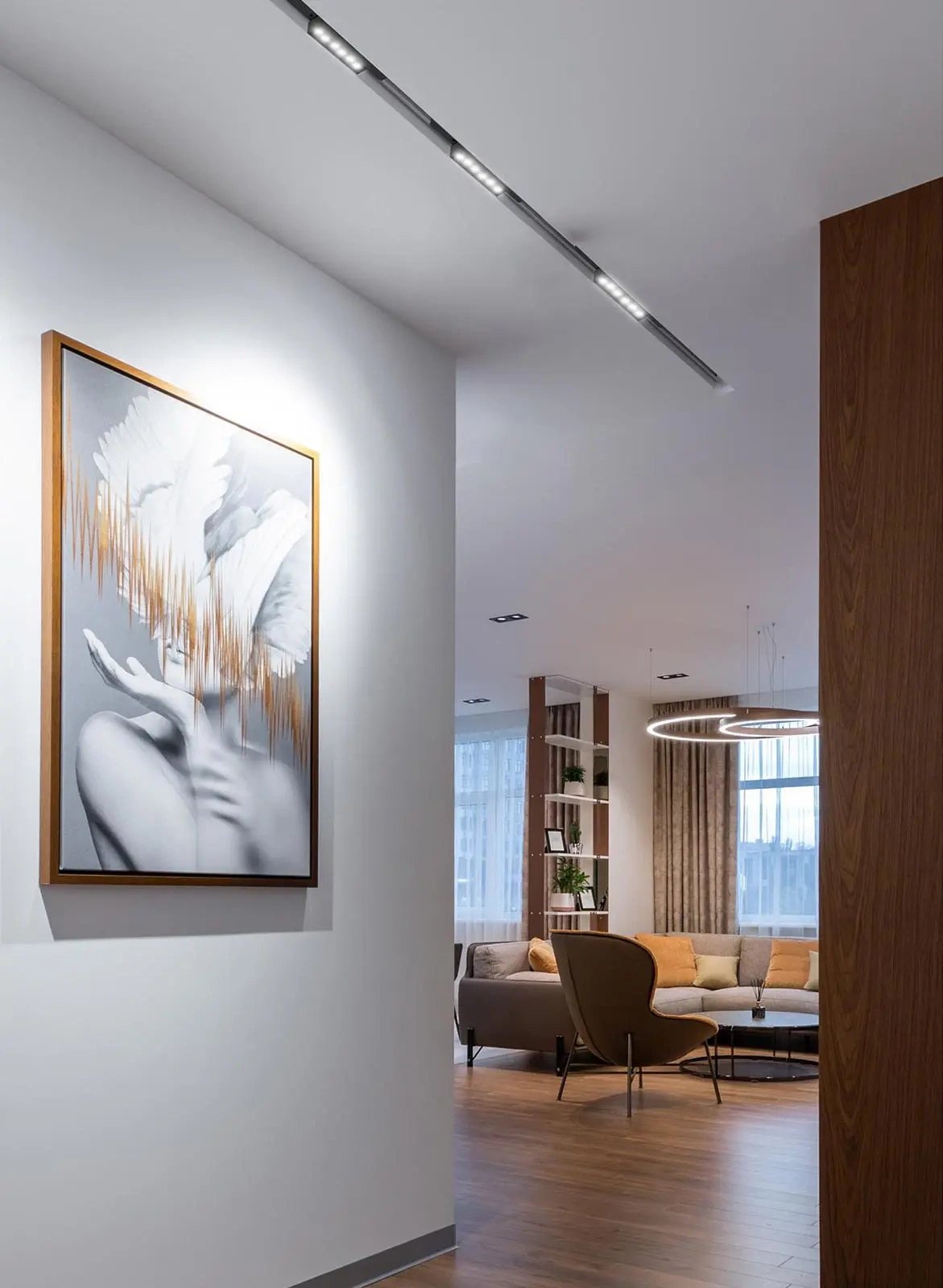

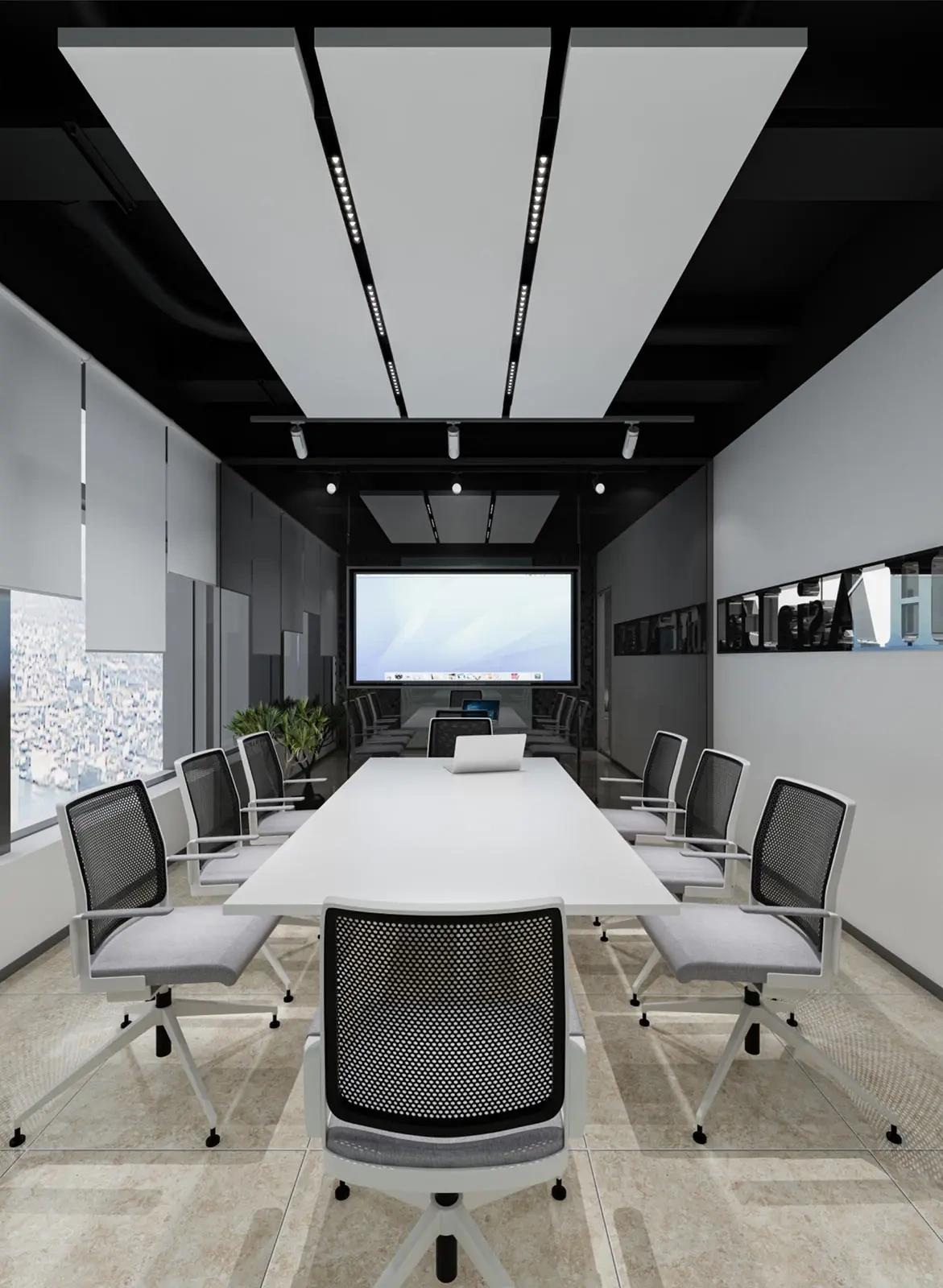

Dzięki wysokiej elastyczności i estetyce system M-LINE świetnie sprawdza się w mieszkaniach, loftach, biurach, butikach, galeriach handlowych oraz innych przestrzeniach, gdzie ważna jest możliwość szybkiej rearanżacji oświetlenia i kierunkowania światła w zależności od zmieniających się potrzeb.

Bez względu na to, czy planujesz punktowe oświetlenie ekspozycji czy strefowe światło zadaniowe nad blatem roboczym - system M-LINE daje swobodę wyboru i skalowania. Dzięki magnetycznemu mocowaniu oraz modułowości każda zmiana aranżacji wnętrza staje się prostsza.

Wybierając dowolną część systemu M-LINE - szynę, złączkę, zasilacz czy moduł świetlny - otrzymujesz pełną kompatybilność z całą linią i gwarancję, że element wpisze się w wspólną estetykę oraz funkcjonalność.
