Łącznik kątowy do szyny magnetycznej poziomy natynkowy czarny M-LINE

Łącznik kątowy poziomy natynkowy czarny do systemu M-LINE

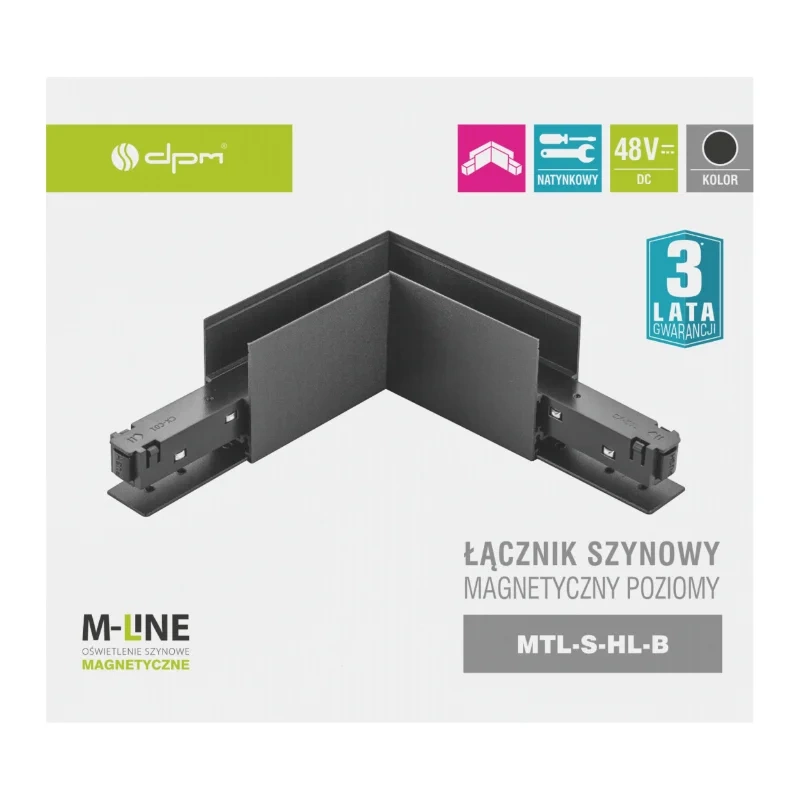

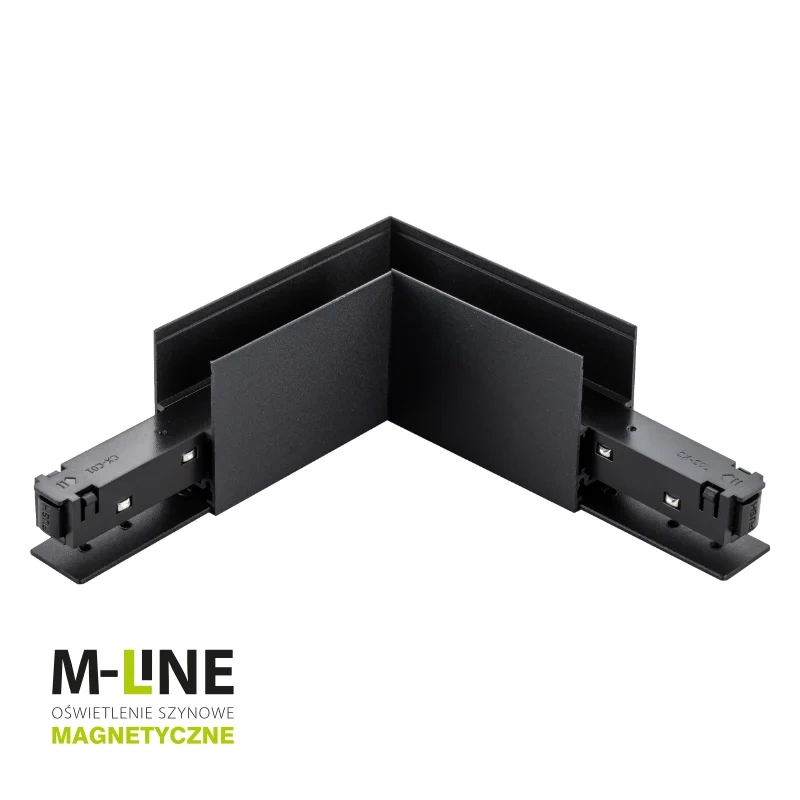

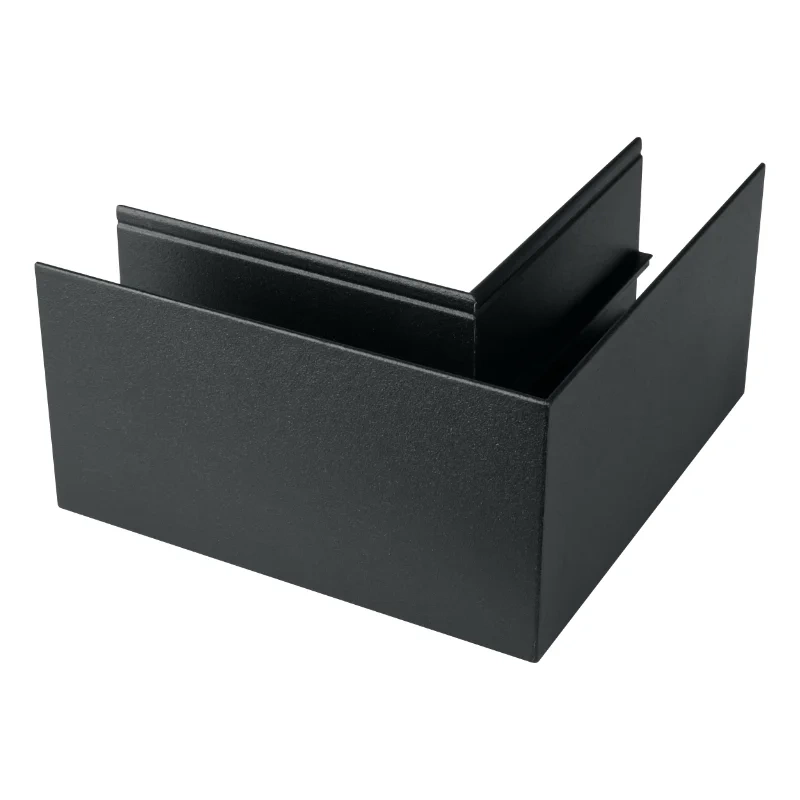

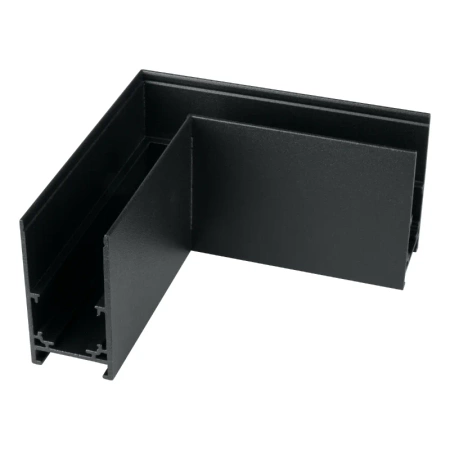

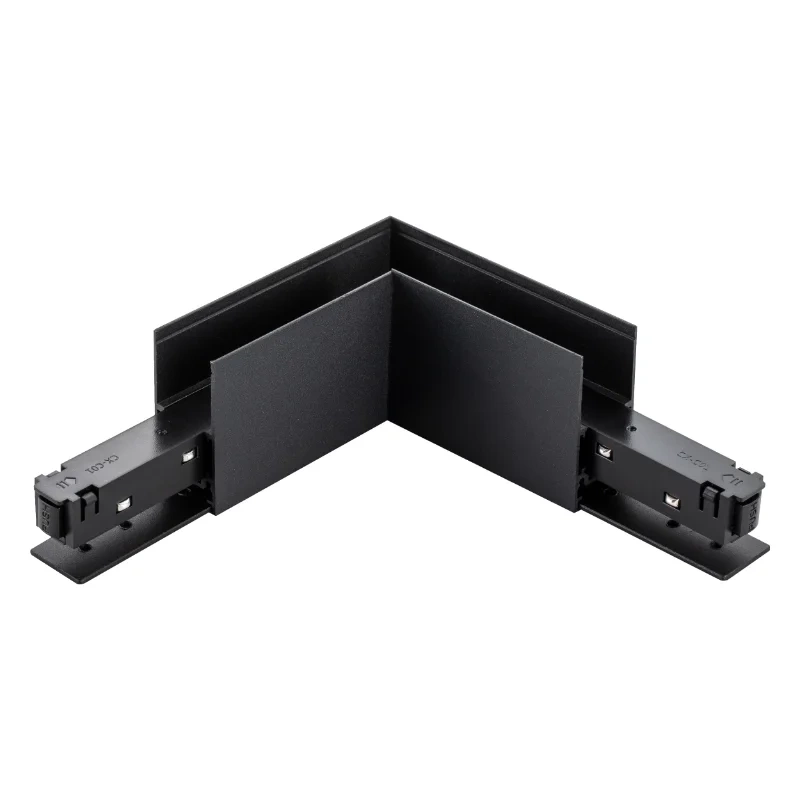

Łącznik kątowy poziomy M-LINE MTL-S-HL to precyzyjny element systemu oświetleniowego M-LINE, umożliwiający połączenie dwóch szyn magnetycznych pod kątem prostym w płaszczyźnie poziomej. Przeznaczony do montażu natynkowego, w eleganckim czarnym kolorze, pozwala na tworzenie estetycznych i funkcjonalnych układów oświetleniowych w pomieszczeniach mieszkalnych, biurowych i komercyjnych.

Funkcja i zastosowanie łącznika MTL-S-HL

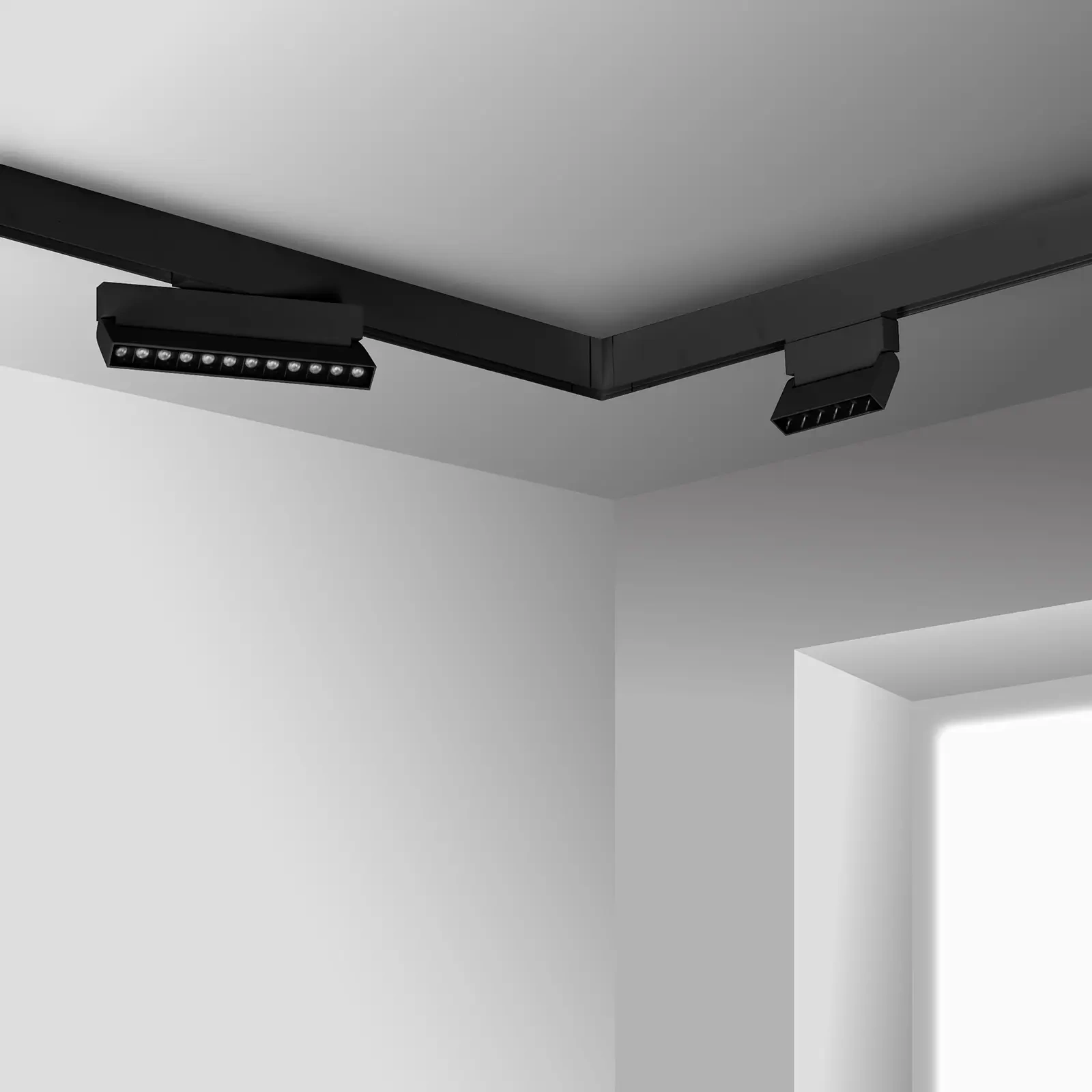

Łącznik MTL-S-HL został zaprojektowany do łączenia dwóch odcinków szyn magnetycznych M-LINE pod kątem 90°, w jednej płaszczyźnie. Dzięki niemu możliwe jest tworzenie rozbudowanych konfiguracji oświetlenia - np. kształtów typu L, U lub prostokątnych ciągów świetlnych. Element zapewnia stabilne połączenie mechaniczne i elektryczne, umożliwiając swobodny przepływ napięcia DC 48 V w całym systemie.

Łącznik jest w pełni kompatybilny z szynami magnetycznymi M-LINE w wersjach natynkowych o napięciu roboczym 48 V DC i konstrukcji 1-fazowej. Umożliwia zasilanie połączonych odcinków z jednego źródła, bez konieczności stosowania dodatkowych przewodów lub zasilaczy pośrednich.

Prosty montaż i dopasowany design

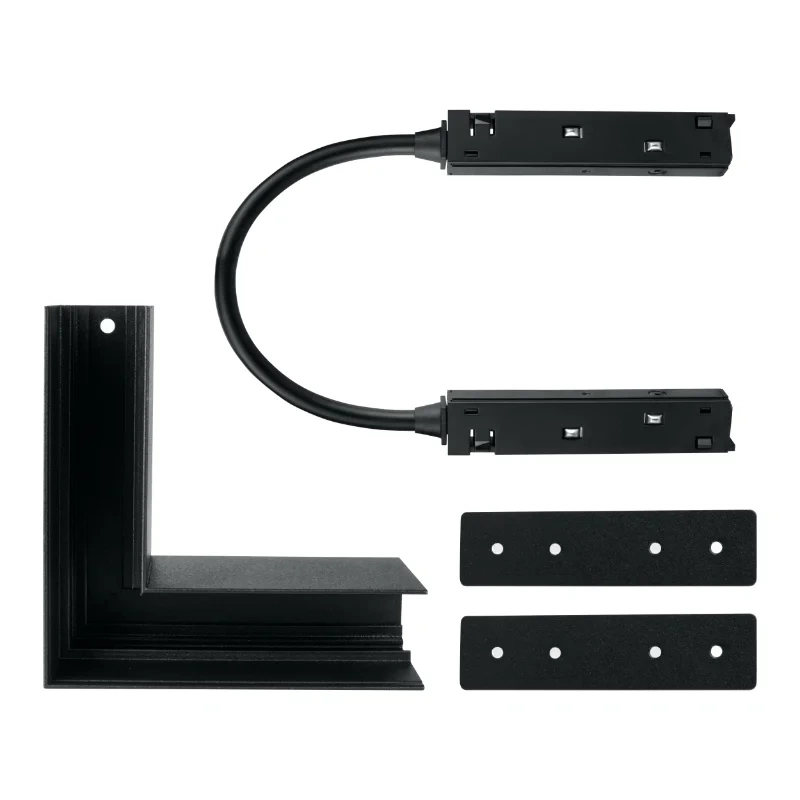

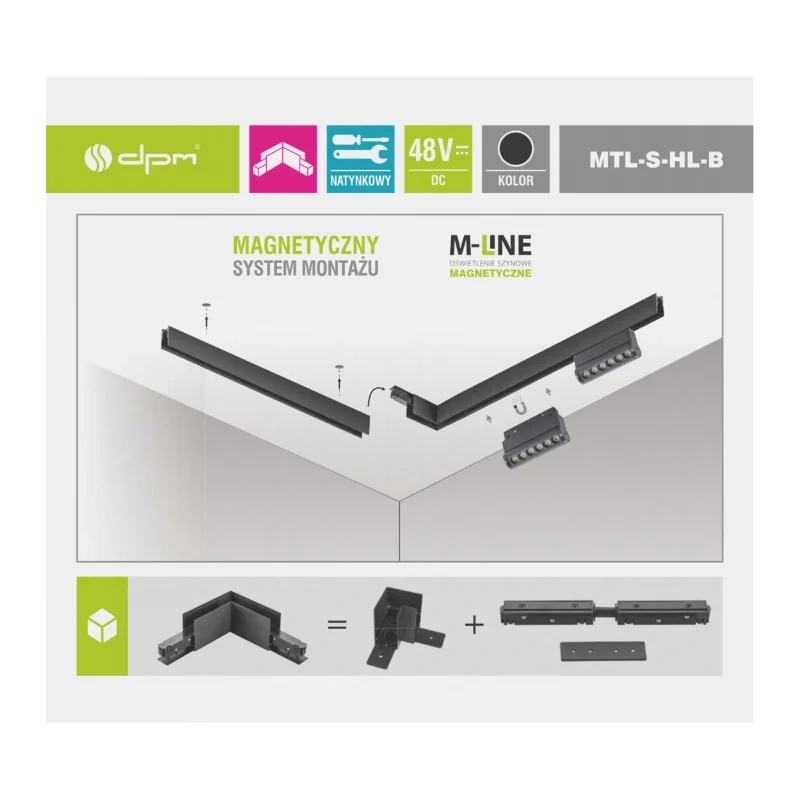

Montaż łącznika MTL-S-HL jest szybki i intuicyjny - wystarczy wsunąć jego końcówki w profile szyn i dokręcić mocowanie. Precyzyjne dopasowanie zapewnia idealne spasowanie z aluminiową konstrukcją szyn M-LINE, gwarantując pewny kontakt elektryczny oraz stabilne połączenie mechaniczne. Czarna, matowa powierzchnia łącznika idealnie komponuje się z szynami w tym samym kolorze, zachowując spójny i nowoczesny wygląd całej instalacji.

Zalety łącznika M-LINE MTL-S-HL

• Umożliwia łączenie szyn magnetycznych pod kątem prostym w płaszczyźnie poziomej.
• Zapewnia pełną ciągłość zasilania DC 48 V w systemach 1-fazowych.
• Wykonany z trwałych materiałów - gwarantuje długą żywotność i niezawodność połączenia.
• Dedykowany do montażu natynkowego i podwieszanego - idealny do nowoczesnych sufitów i instalacji widocznych.
• Estetyczne wykończenie w kolorze czarnym - doskonałe dopasowanie do profili aluminiowych M-LINE.

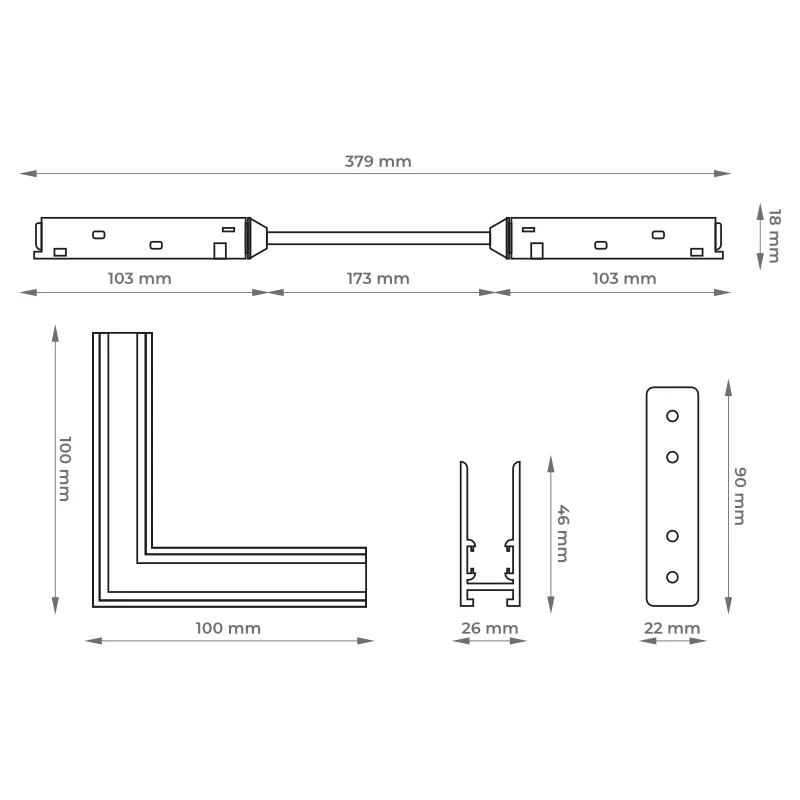

Kluczowe parametry techniczne

• Model: MTL-S-HL-B
• Rodzaj: łącznik kątowy poziomy
• Faza: 1-fazowy
• Napięcie robocze: DC 48 V
• Montaż: natynkowy lub podwieszany
• Kolor: czarny (matowy)
• Materiał: tworzywo sztuczne + metal
• Przeznaczenie: system szyn magnetycznych M-LINE

Porady montażowe

• Przed montażem upewnij się, że wszystkie elementy szyn są odłączone od zasilania.
• Łącznik montuj na równej powierzchni, zachowując dokładne spasowanie z profilami szyn.
• Dla dłuższych ciągów oświetleniowych stosuj zasilanie z obu końców, aby uniknąć spadków napięcia.
• Nie stosuj łącznika w miejscach narażonych na wilgoć lub wysoką temperaturę bez dodatkowej ochrony.

System szynowy M-LINE - nowoczesne oświetlenie przestrzeni

System M-LINE to nowoczesna propozycja firmy DPM dla wszystkich, którzy oczekują wysokiej funkcjonalności, designu i swobody aranżacyjnej w oświetleniu wnętrz. Dzięki zastosowaniu magnetycznego montażu źródeł światła na szynie, M-LINE umożliwia błyskawiczną zmianę położenia reflektorów lub lamp wiszących - bez potrzeby użycia narzędzi czy demontażu elementów systemu.

Szynoprzewody M-LINE dostępne są zarówno w wersji natynkowej jak i podtynkowej, co pozwala na montaż na suficie, ścianie lub w formie podwieszonej. Lekki aluminiowy profil (o szerokości 63 mm i wysokości 46 mm) gwarantuje nowoczesny, minimalistyczny wygląd instalacji - idealny zarówno do mieszkań i domów, jak i przestrzeni biurowych, handlowych czy wystawienniczych.

Najważniejsze cechy systemu

• Magnetyczne mocowanie źródeł światła - szybka zmiana ustawienia bez użycia narzędzi.
• 1-fazowy system zasilania - łatwe sterowanie i konfiguracja układu oświetleniowego.
• Profil wykonany z aluminium - lekki, trwały, o szerokości 63 mm
• Możliwość łączenia szyn w rozmaite układy - proste, kątowe (L), sufitowe/ścienne, zewnętrzne czy wewnętrzne
• Dostępność w dwóch kolorach (czarny i biały)
• Wersja magnetyczna zasilana przez DC 48 V => większe bezpieczeństwo i elastyczność

Planowanie instalacji

Podczas projektowania systemu M-LINE warto zwrócić uwagę na następujące wskazówki:

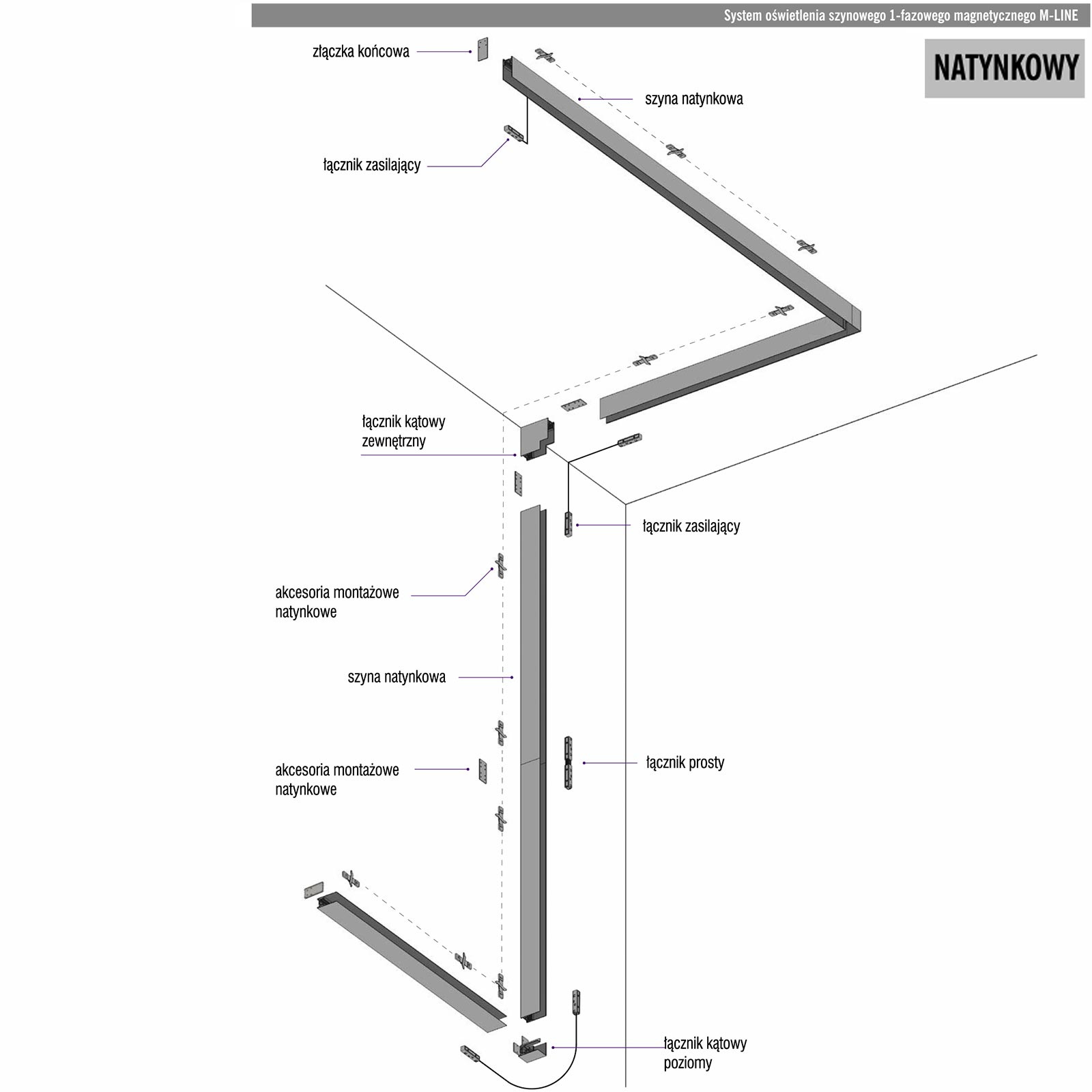

• Wybierz preferowany rodzaj montażu: natynkowy, podtynkowy lub podwieszany. Montaż podwieszany realizowany jest przy użyciu zestawu linkowego.
• Zdecyduj o długości i kształcie ciągu szyn: można łączyć szyny i tworzyć układy o różnych konfiguracjach - np. linie proste, kąty, zmiany poziomu.
• Dobierz źródła światła: reflektory punktowe, lampy wiszące lub listwy LED w barwach światła 4000-5000 K - czyli neutralna biel, idealna do zastosowań komercyjnych i domowych.

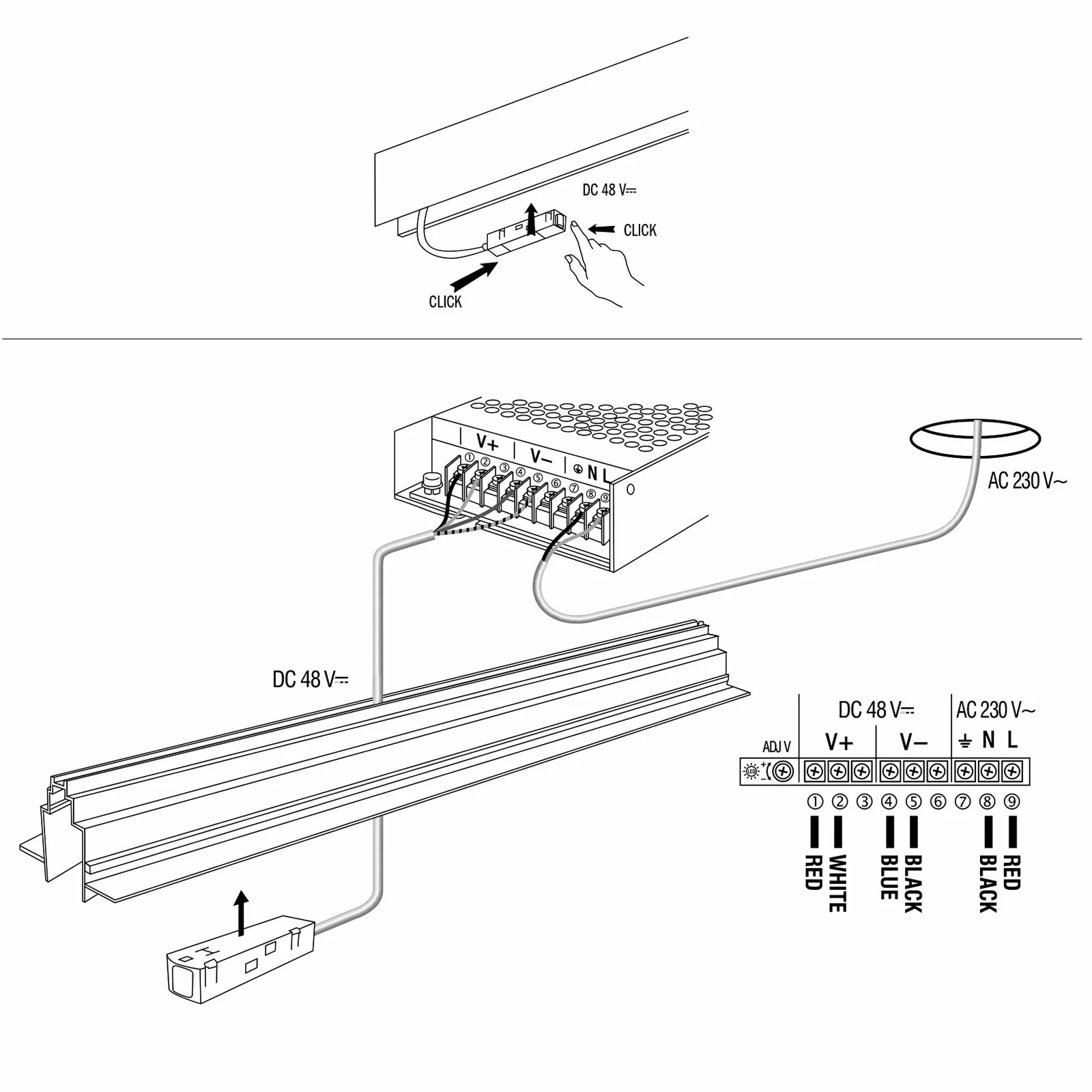

• Zasilacz: ważne, by nie przekraczać łącznej mocy źródeł instalowanych w ciągu - zaleca się pozostawić 20% zapasu mocy względem mocy zasilacza (np. zasilacz 100 W lub 200 W w zależności od projektu).
• Systemu szynowego MTL nie należy stosować w obwodach ze ściemniaczami oświetlenia.

Zastosowanie

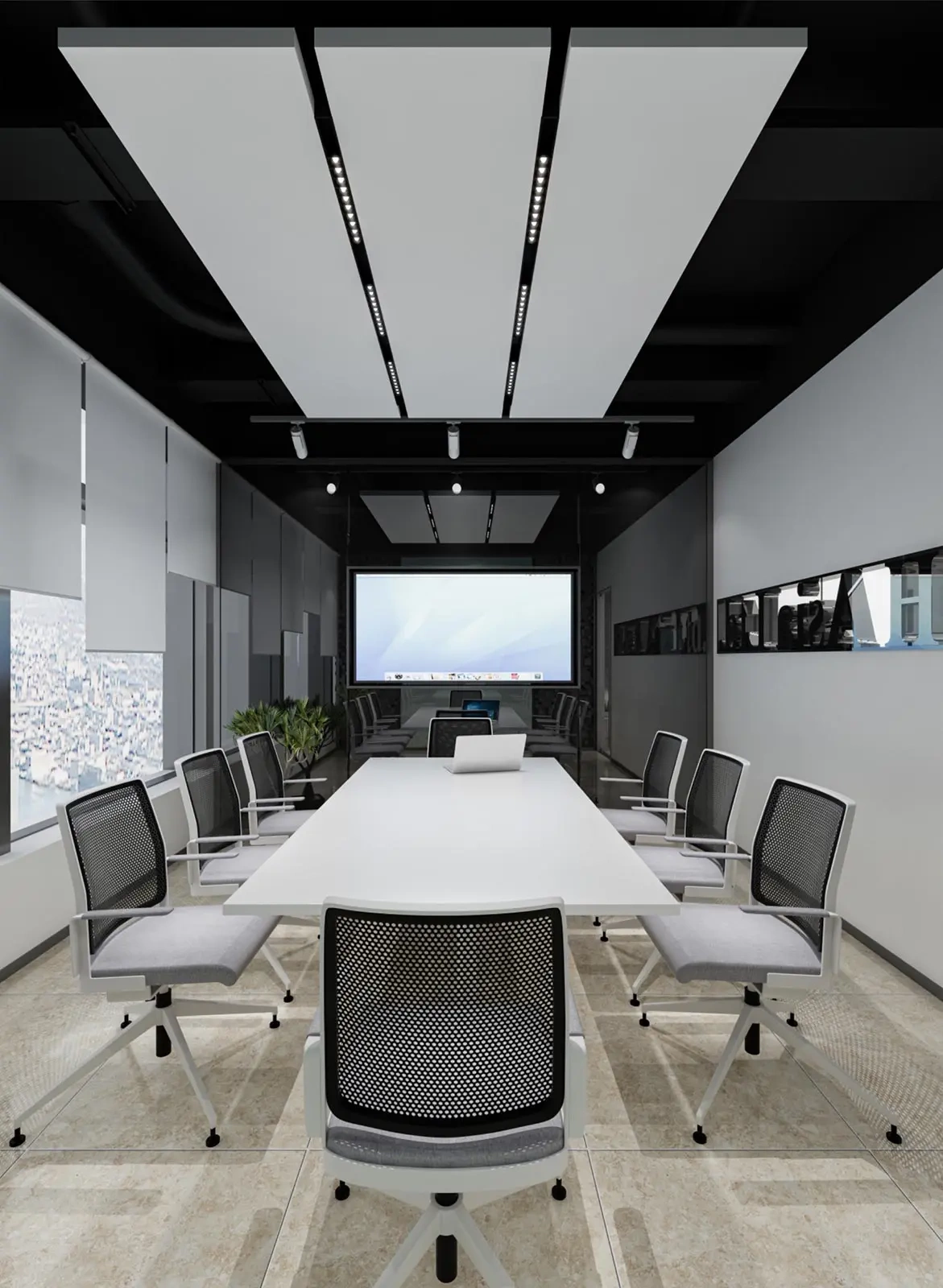

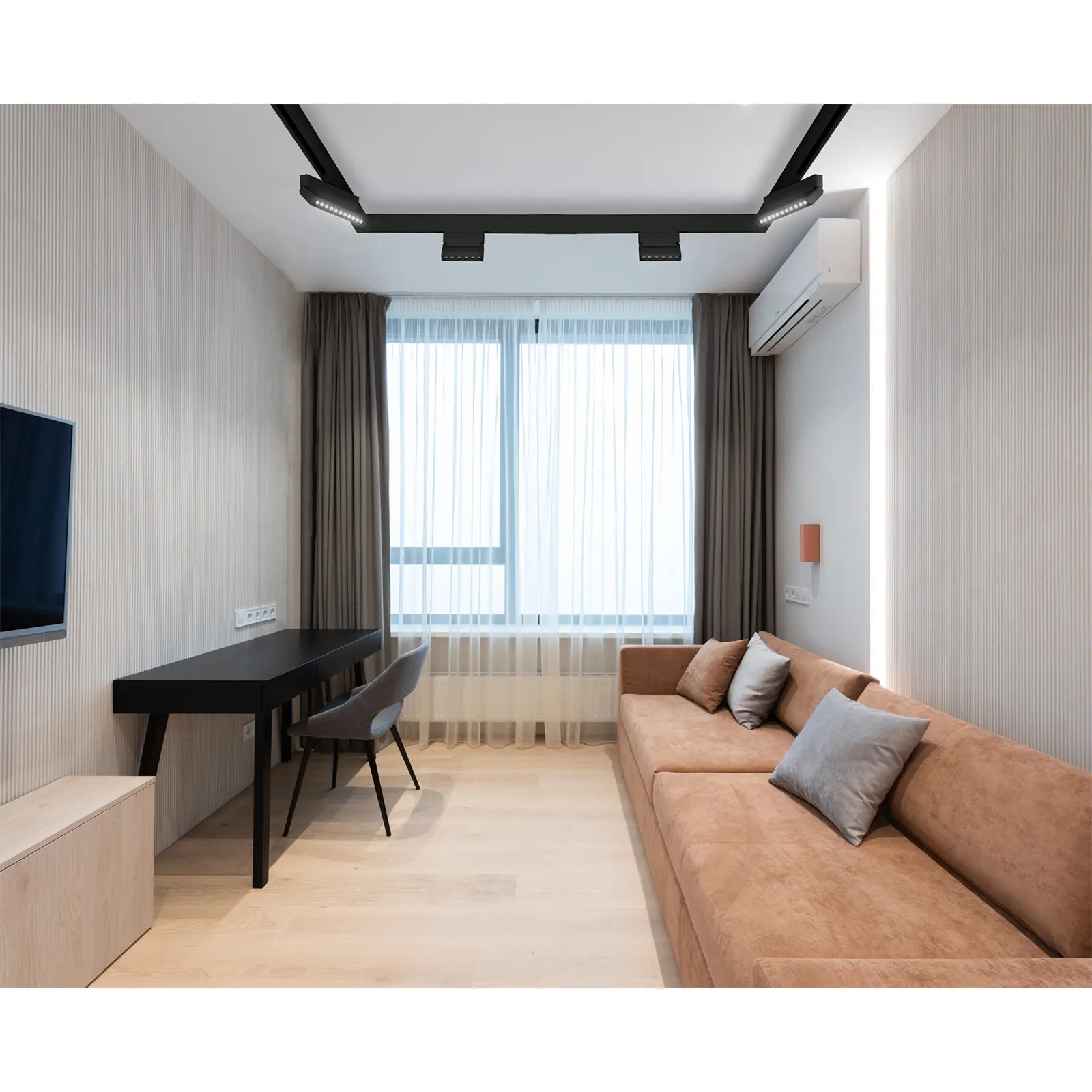

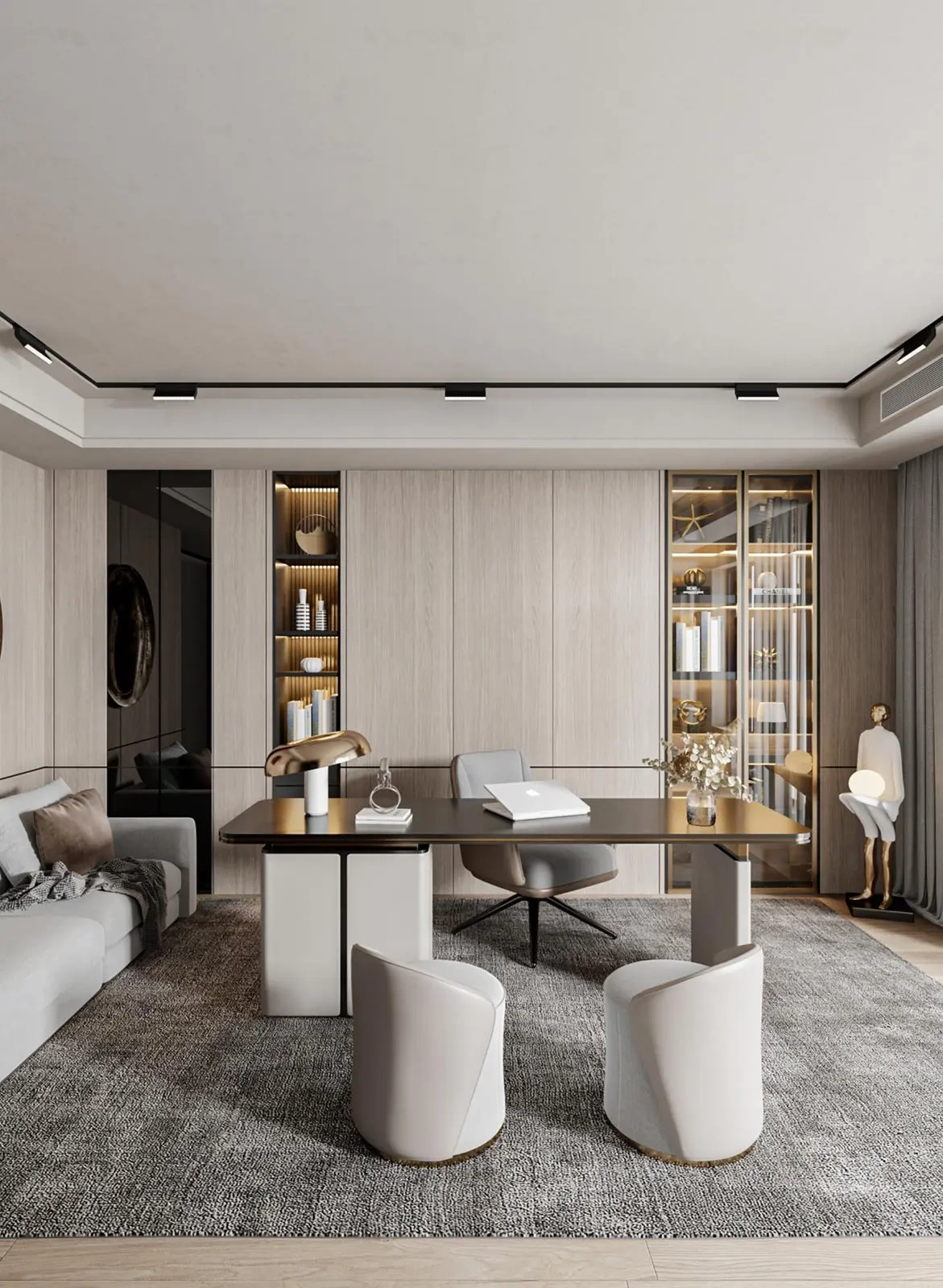

Dzięki wysokiej elastyczności i estetyce system M-LINE świetnie sprawdza się w mieszkaniach, loftach, biurach, butikach, galeriach handlowych oraz innych przestrzeniach, gdzie ważna jest możliwość szybkiej rearanżacji oświetlenia i kierunkowania światła w zależności od zmieniających się potrzeb.

Bez względu na to, czy planujesz punktowe oświetlenie ekspozycji czy strefowe światło zadaniowe nad blatem roboczym - system M-LINE daje swobodę wyboru i skalowania. Dzięki magnetycznemu mocowaniu oraz modułowości każda zmiana aranżacji wnętrza staje się prostsza.

Wybierając dowolną część systemu M-LINE - szynę, złączkę, zasilacz czy moduł świetlny - otrzymujesz pełną kompatybilność z całą linią i gwarancję, że element wpisze się w wspólną estetykę oraz funkcjonalność.

System oświetlenia szynowego magnetycznego z serii M-LINE:
