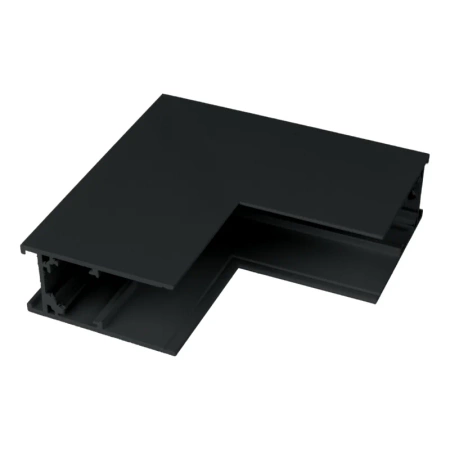

Łącznik kątowy do szyny magnetycznej pionowy natynkowy czarny M-LINE

Łącznik kątowy pionowy natynkowy czarny do systemu M-LINE

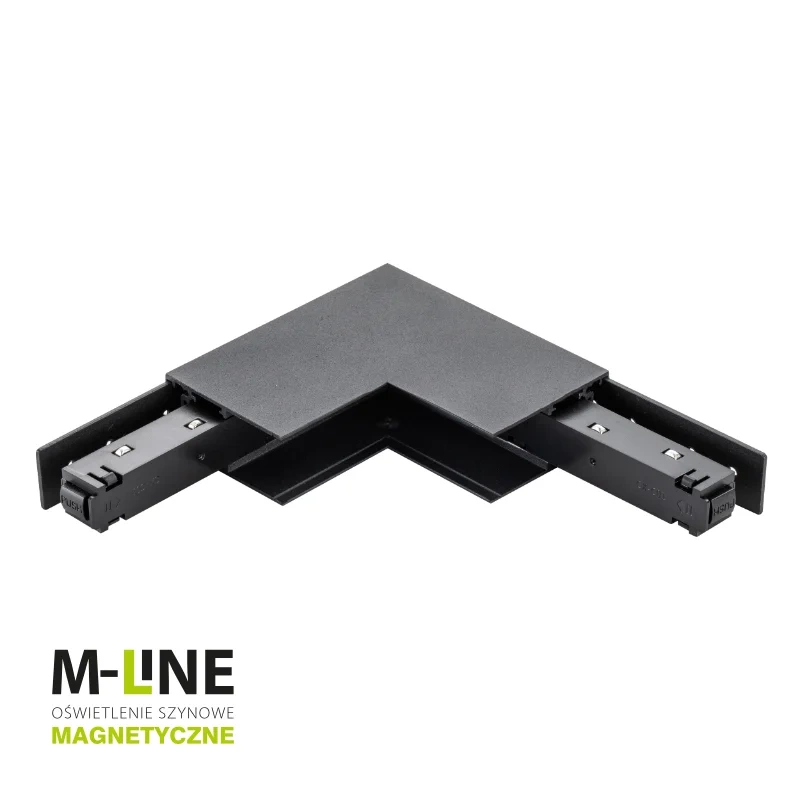

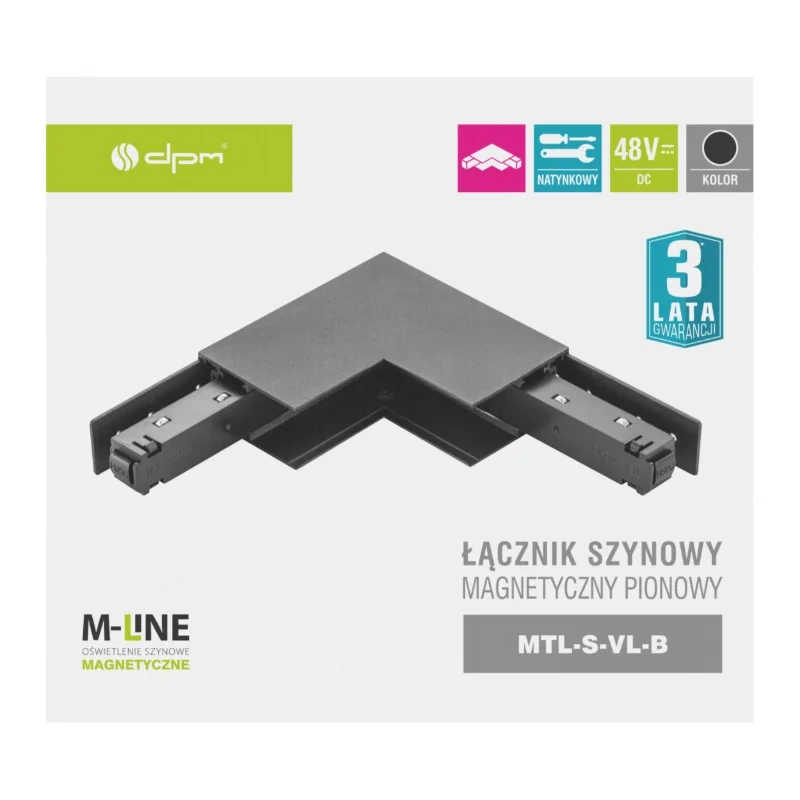

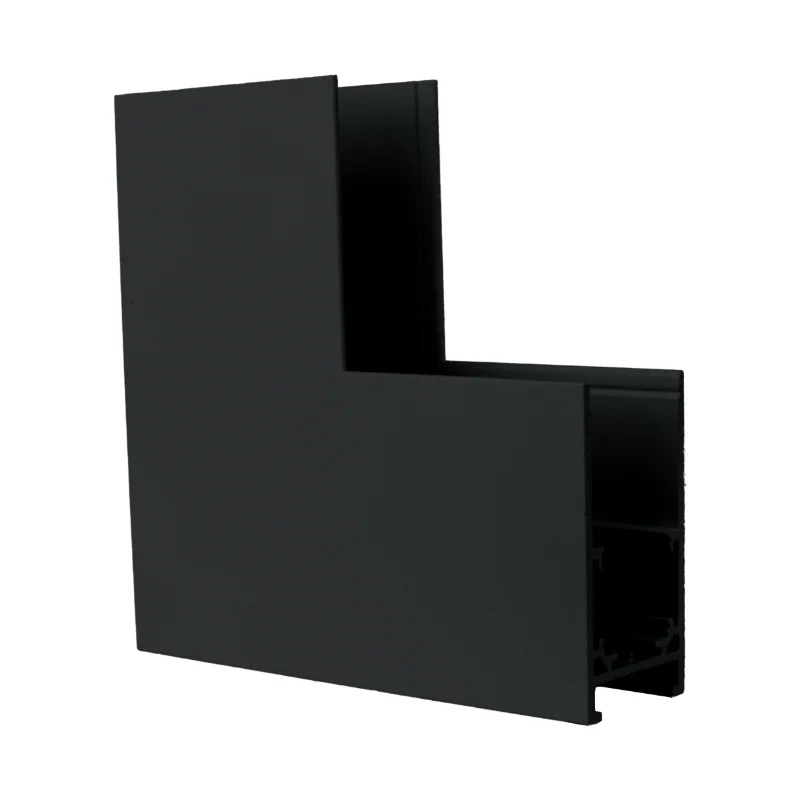

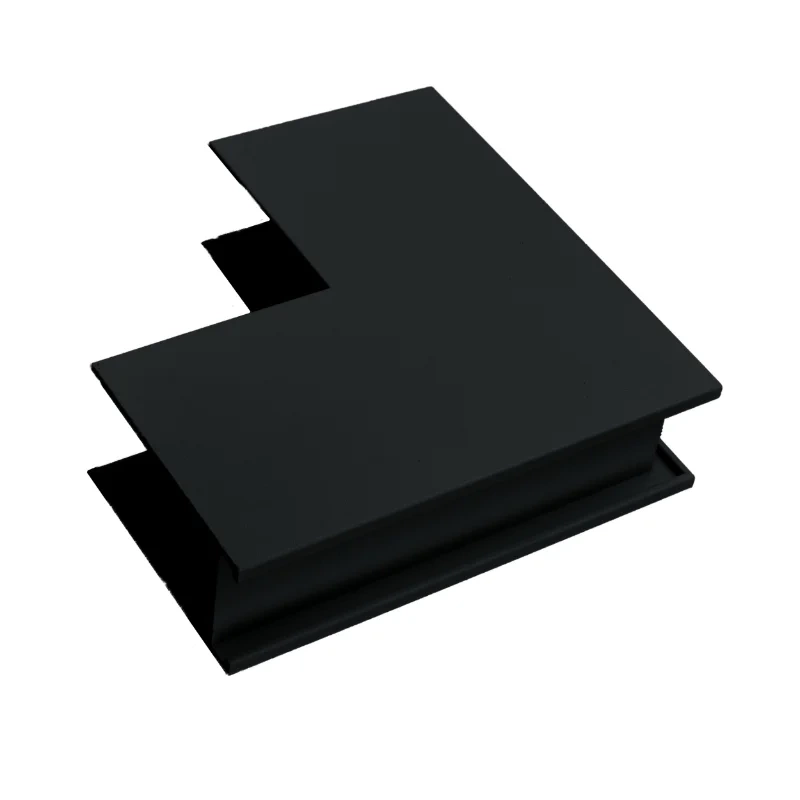

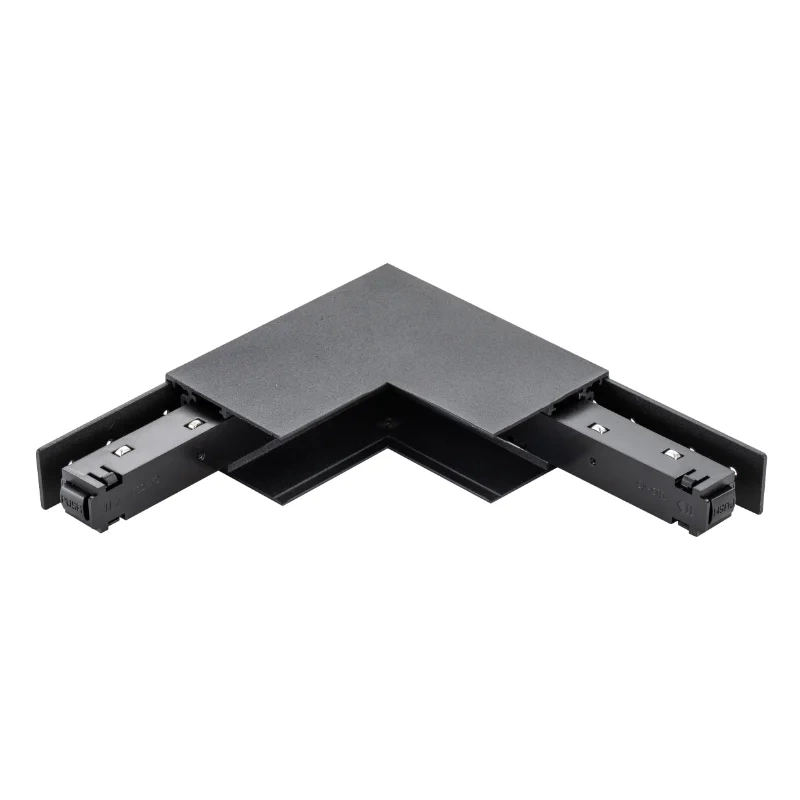

Łącznik kątowy pionowy M-LINE MTL-S-VL to precyzyjny element systemu oświetleniowego M-LINE, umożliwiający połączenie dwóch odcinków szyn magnetycznych pod kątem 90° w płaszczyźnie pionowej. Umożliwia estetyczne i bezpieczne prowadzenie instalacji oświetleniowej z jednej płaszczyzny (np. sufitu) na drugą (np. ścianę), zachowując ciągłość zasilania i spójność wizualną całego systemu.

Zastosowanie łącznika MTL-S-VL

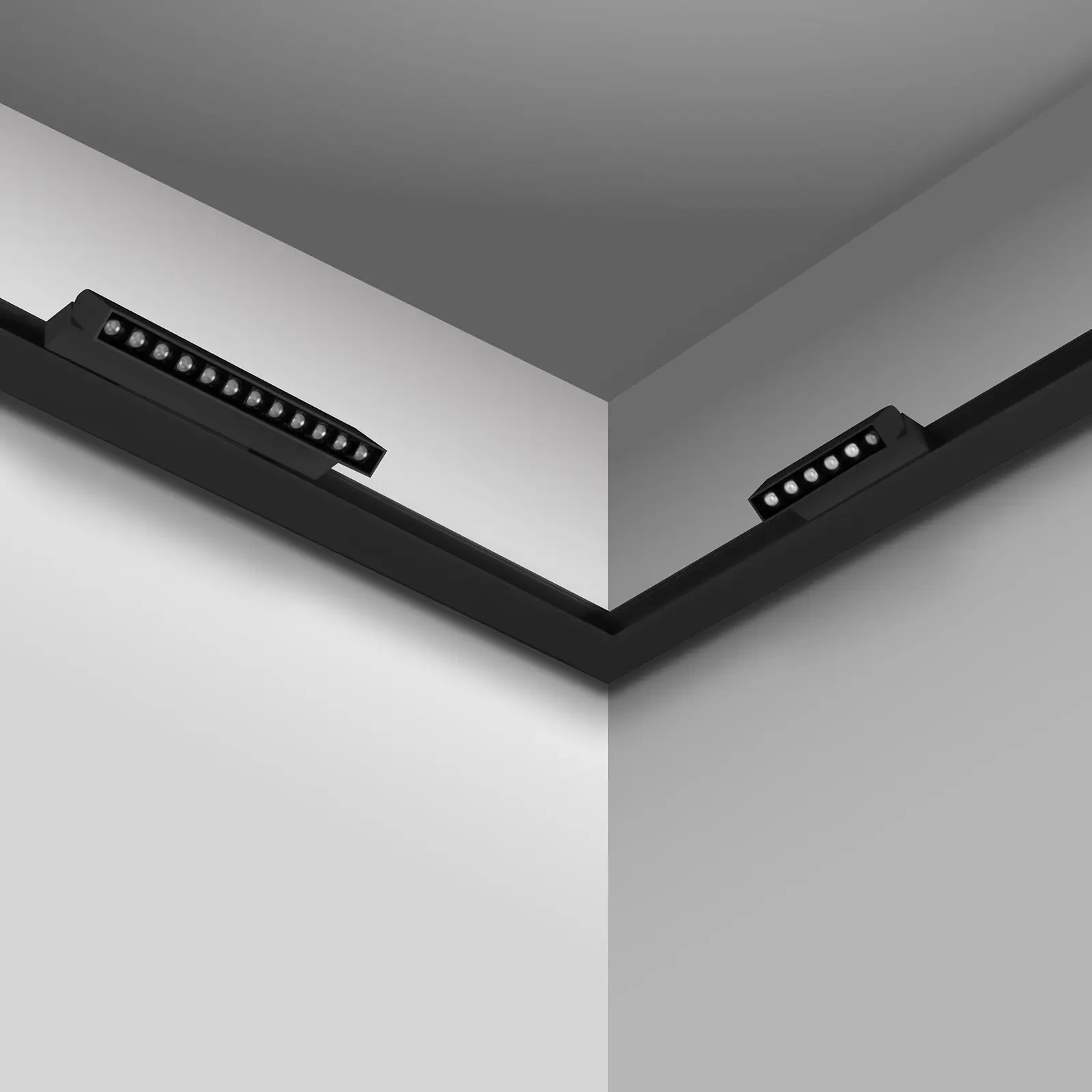

Łącznik MTL-S-VL jest przeznaczony do tworzenia pionowych połączeń w systemie M-LINE. Pozwala na płynne przejście szyn magnetycznych pomiędzy różnymi płaszczyznami - np. z sufitu na ścianę lub między poziomymi fragmentami konstrukcji wielopoziomowej. Dzięki temu możliwe jest projektowanie trójwymiarowych, dynamicznych układów oświetleniowych, które łączą funkcjonalność z nowoczesnym designem.

Łącznik zapewnia pełną ciągłość zasilania DC 48 V oraz bezpieczne połączenie mechaniczne w systemach 1-fazowych. Umożliwia podłączenie opraw magnetycznych bez konieczności stosowania dodatkowych przewodów, co przekłada się na estetyczny wygląd i prostotę instalacji.

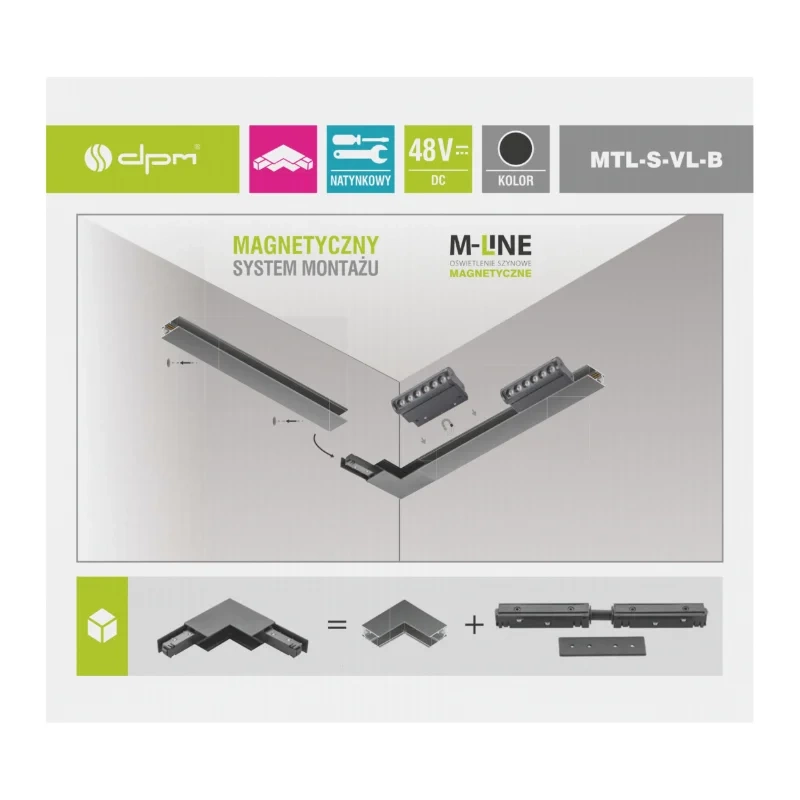

Budowa i montaż

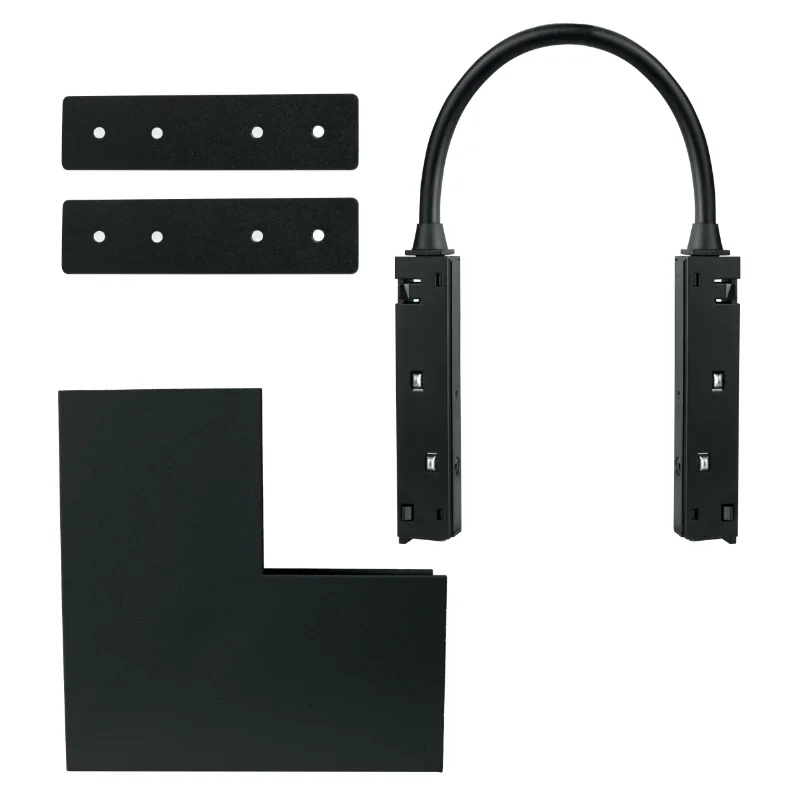

MTL-S-VL wykonany jest z wysokiej jakości tworzywa oraz metalowych styków przewodzących, gwarantujących niezawodny kontakt elektryczny i trwałość połączenia. Montaż odbywa się poprzez wsunięcie końców łącznika w profile szyn magnetycznych - szybko, bez użycia narzędzi. Konstrukcja jest w pełni dopasowana do szyn M-LINE, co zapewnia idealne spasowanie i ciągłość napięcia.

Natynkowy charakter łącznika sprawia, że doskonale komponuje się z widocznymi instalacjami oświetleniowymi, szczególnie w nowoczesnych, industrialnych aranżacjach wnętrz. Matowe, czarne wykończenie idealnie współgra z szynami aluminiowymi M-LINE w tym samym kolorze.

Najważniejsze zalety łącznika pionowego M-LINE

• Umożliwia łączenie szyn magnetycznych pod kątem 90° w płaszczyźnie pionowej.
• Zachowuje ciągłość zasilania DC 48 V w systemie 1-fazowym.
• Prosty montaż - bez lutowania, klejenia ani narzędzi.
• Estetyczne wykonanie w kolorze czarnym, dopasowane do szyn M-LINE.
• Solidna konstrukcja - wysoka odporność na zużycie i stabilność połączenia.
• Dedykowany do systemów natynkowych M-LINE.

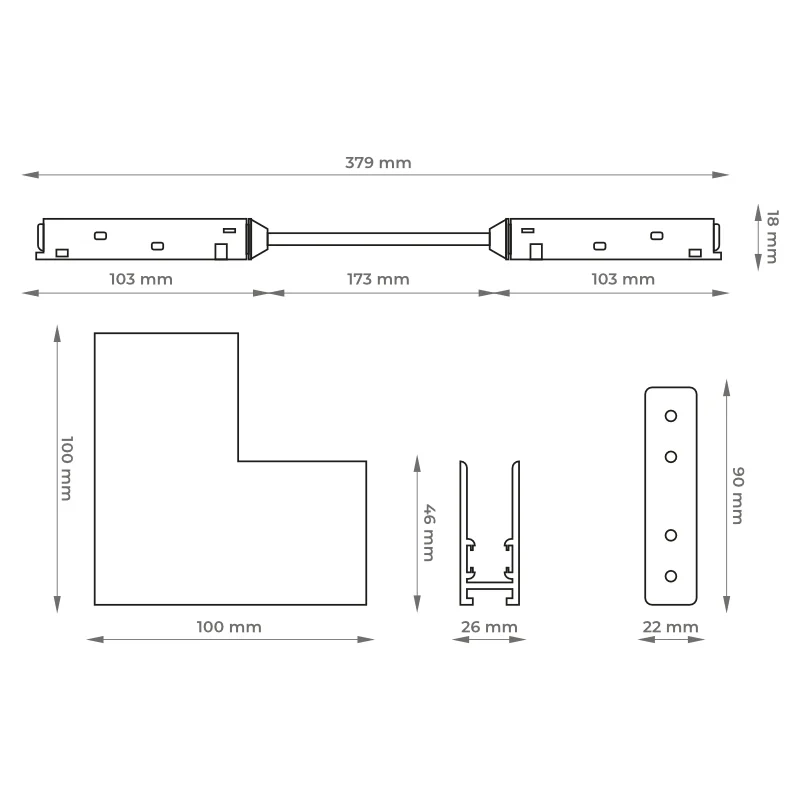

Kluczowe parametry techniczne

• Model: MTL-S-VL-B
• Rodzaj: łącznik kątowy pionowy
• Faza: 1-fazowy
• Napięcie robocze: DC 48 V
• Montaż: natynkowy lub podwieszany
• Kolor: czarny (matowy)
• Materiał: tworzywo sztuczne + metal
• Przeznaczenie: system szyn magnetycznych M-LINE

Porady montażowe

• Przed rozpoczęciem montażu odłącz zasilanie całego systemu.
• Upewnij się, że krawędzie szyn są równo przycięte - zapewni to idealne spasowanie łącznika.
• Dla dłuższych układów pionowych rozważ doprowadzenie zasilania z obu końców dla równomiernego napięcia.
• Nie montuj łącznika w pomieszczeniach o podwyższonej wilgotności bez odpowiedniej izolacji.

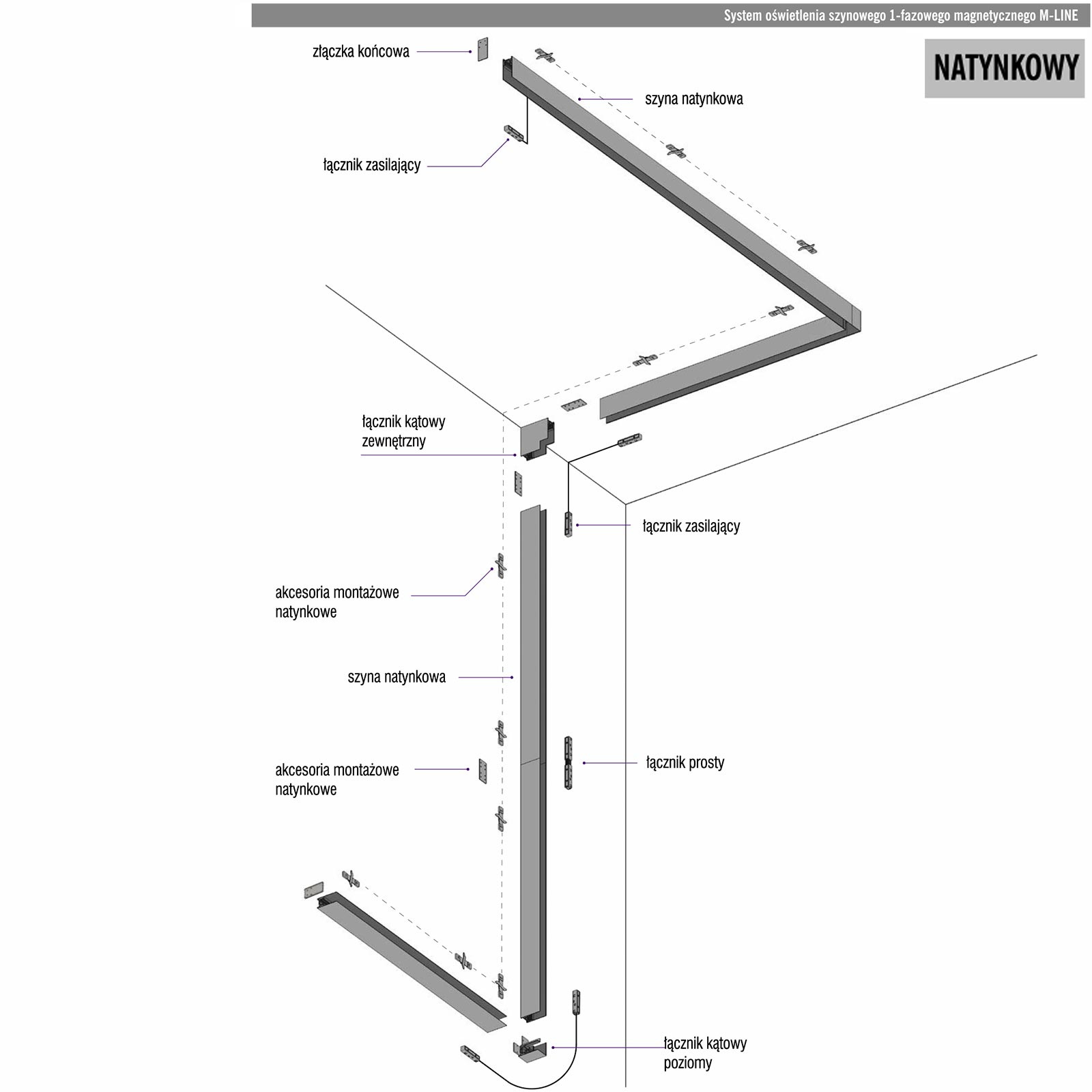

System szynowy M-LINE - nowoczesne oświetlenie przestrzeni

System M-LINE to nowoczesna propozycja firmy DPM dla wszystkich, którzy oczekują wysokiej funkcjonalności, designu i swobody aranżacyjnej w oświetleniu wnętrz. Dzięki zastosowaniu magnetycznego montażu źródeł światła na szynie, M-LINE umożliwia błyskawiczną zmianę położenia reflektorów lub lamp wiszących - bez potrzeby użycia narzędzi czy demontażu elementów systemu.

Szynoprzewody M-LINE dostępne są zarówno w wersji natynkowej jak i podtynkowej, co pozwala na montaż na suficie, ścianie lub w formie podwieszonej. Lekki aluminiowy profil (o szerokości 63 mm i wysokości 46 mm) gwarantuje nowoczesny, minimalistyczny wygląd instalacji - idealny zarówno do mieszkań i domów, jak i przestrzeni biurowych, handlowych czy wystawienniczych.

Najważniejsze cechy systemu

• Magnetyczne mocowanie źródeł światła - szybka zmiana ustawienia bez użycia narzędzi.
• 1-fazowy system zasilania - łatwe sterowanie i konfiguracja układu oświetleniowego.
• Profil wykonany z aluminium - lekki, trwały, o szerokości 63 mm
• Możliwość łączenia szyn w rozmaite układy - proste, kątowe (L), sufitowe/ścienne, zewnętrzne czy wewnętrzne
• Dostępność w dwóch kolorach (czarny i biały)
• Wersja magnetyczna zasilana przez DC 48 V => większe bezpieczeństwo i elastyczność

Planowanie instalacji

Podczas projektowania systemu M-LINE warto zwrócić uwagę na następujące wskazówki:

• Wybierz preferowany rodzaj montażu: natynkowy, podtynkowy lub podwieszany. Montaż podwieszany realizowany jest przy użyciu zestawu linkowego.
• Zdecyduj o długości i kształcie ciągu szyn: można łączyć szyny i tworzyć układy o różnych konfiguracjach - np. linie proste, kąty, zmiany poziomu.
• Dobierz źródła światła: reflektory punktowe, lampy wiszące lub listwy LED w barwach światła 4000-5000 K - czyli neutralna biel, idealna do zastosowań komercyjnych i domowych.

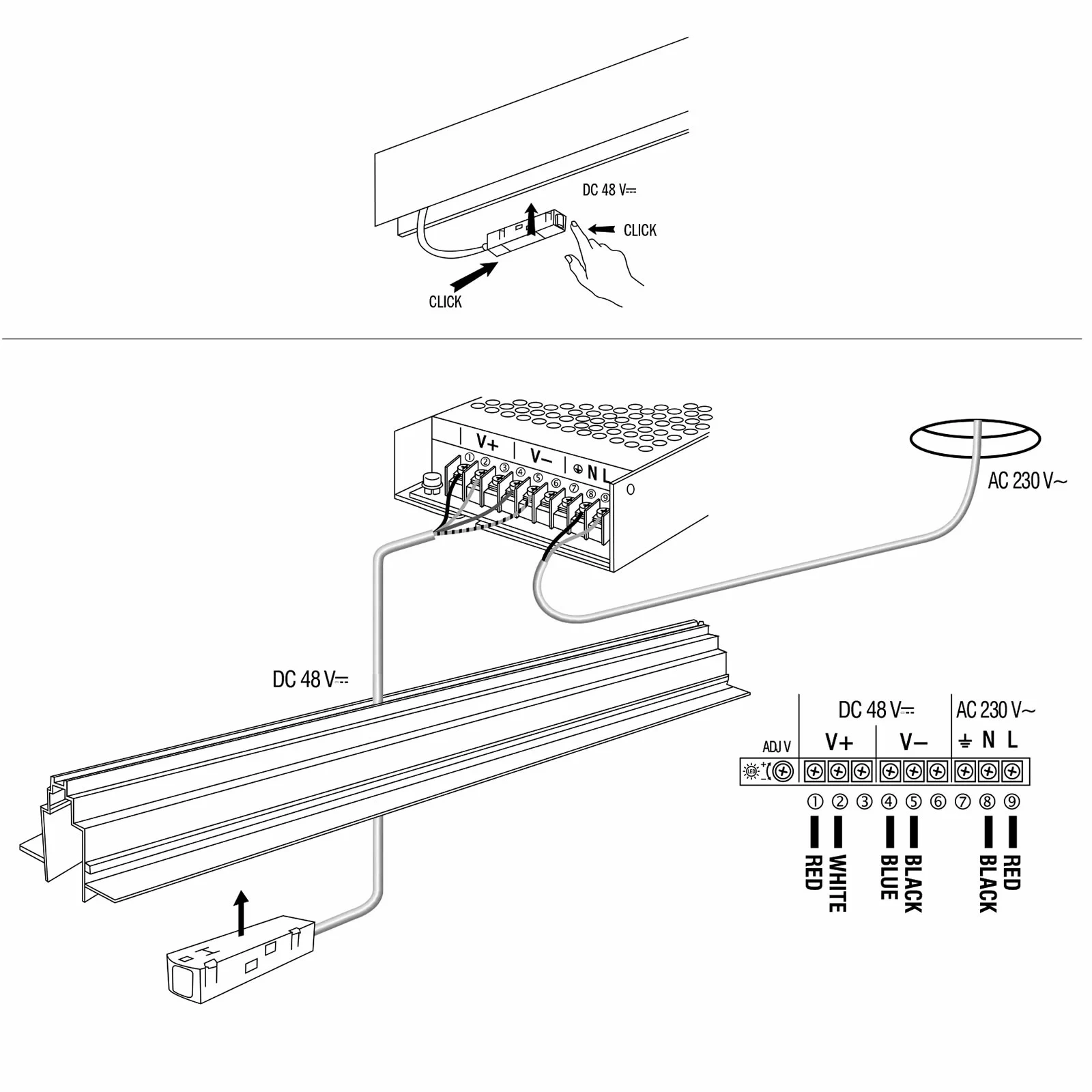

• Zasilacz: ważne, by nie przekraczać łącznej mocy źródeł instalowanych w ciągu - zaleca się pozostawić 20% zapasu mocy względem mocy zasilacza (np. zasilacz 100 W lub 200 W w zależności od projektu).
• Systemu szynowego MTL nie należy stosować w obwodach ze ściemniaczami oświetlenia.

Zastosowanie

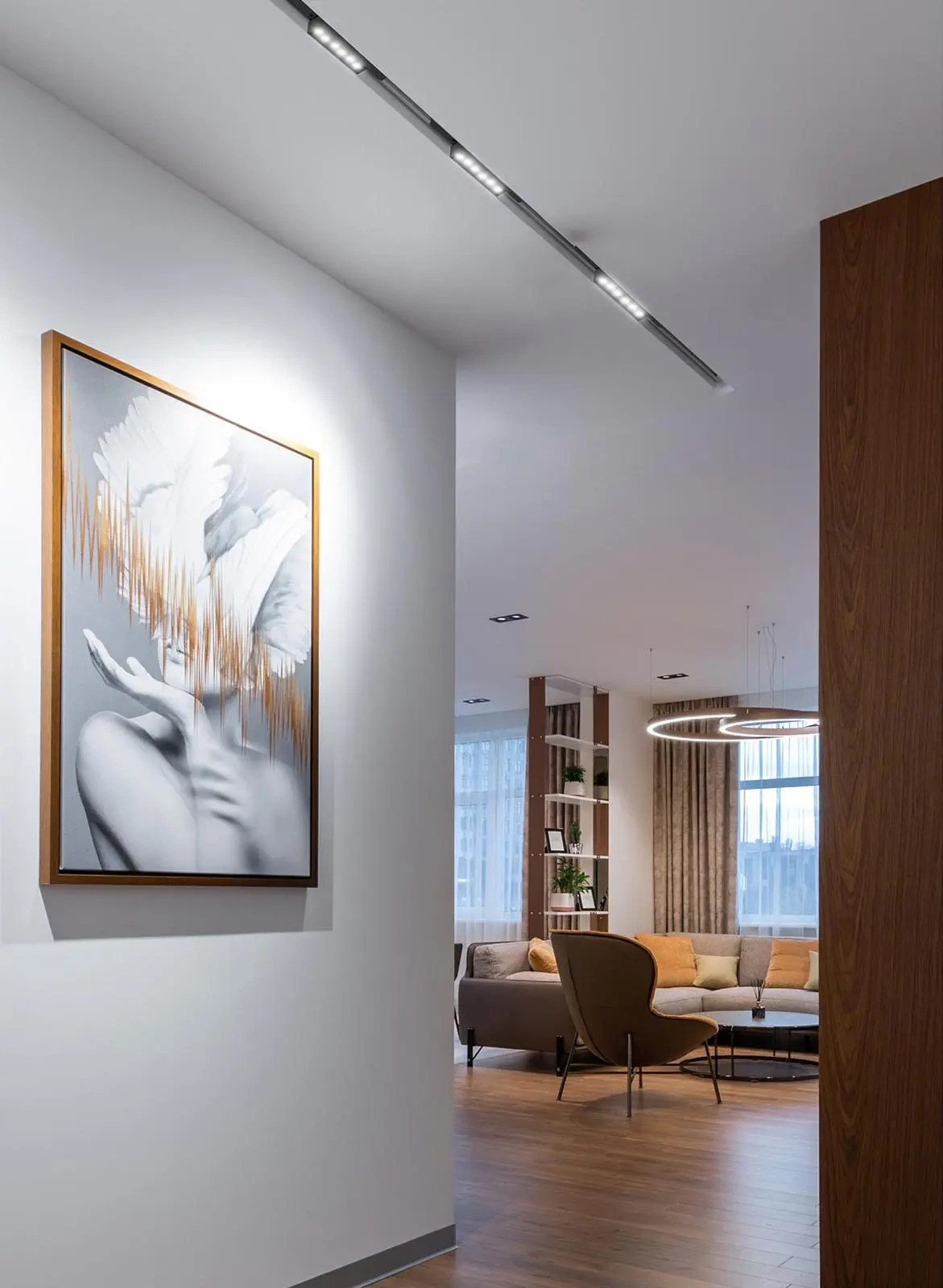

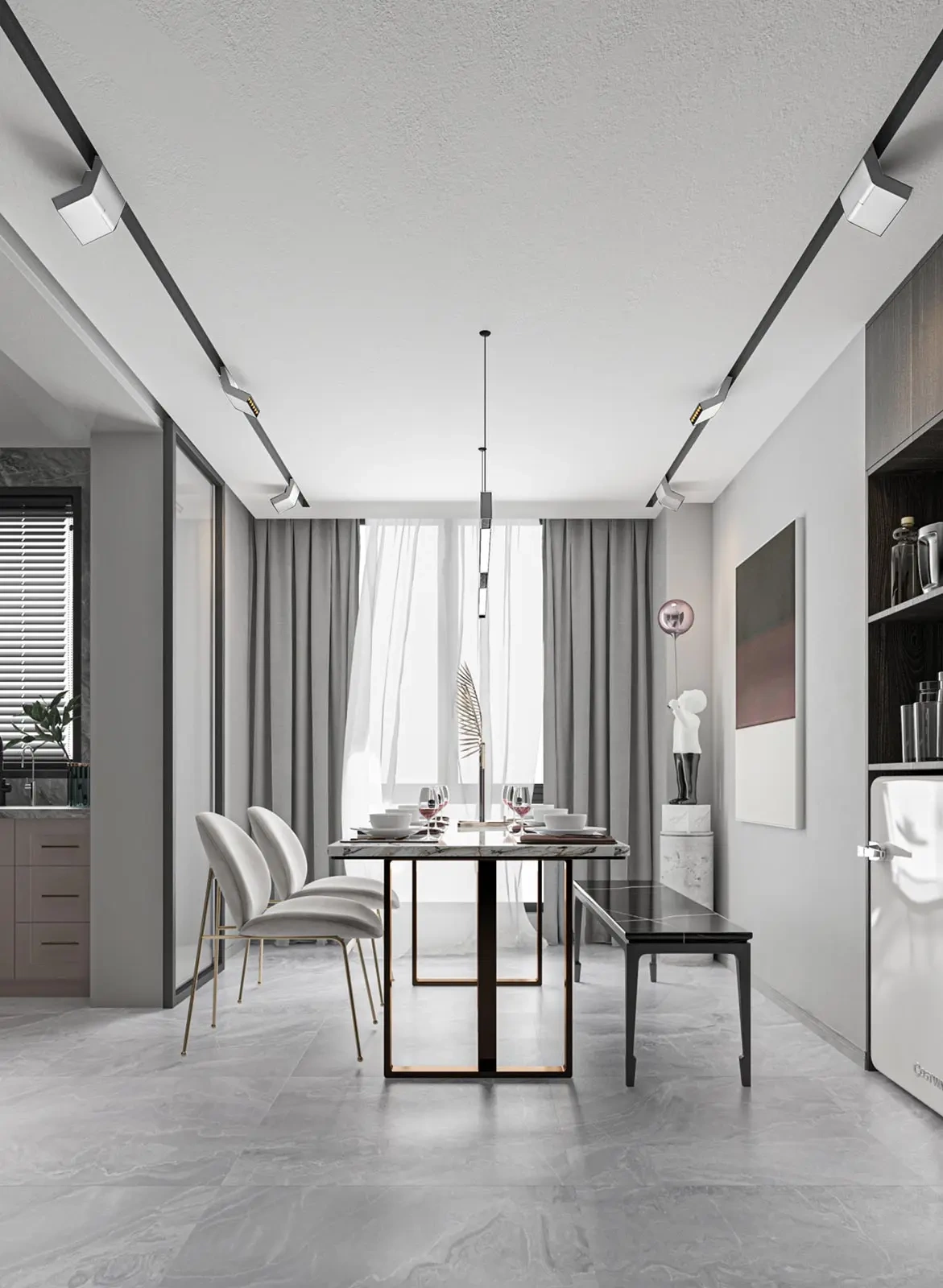

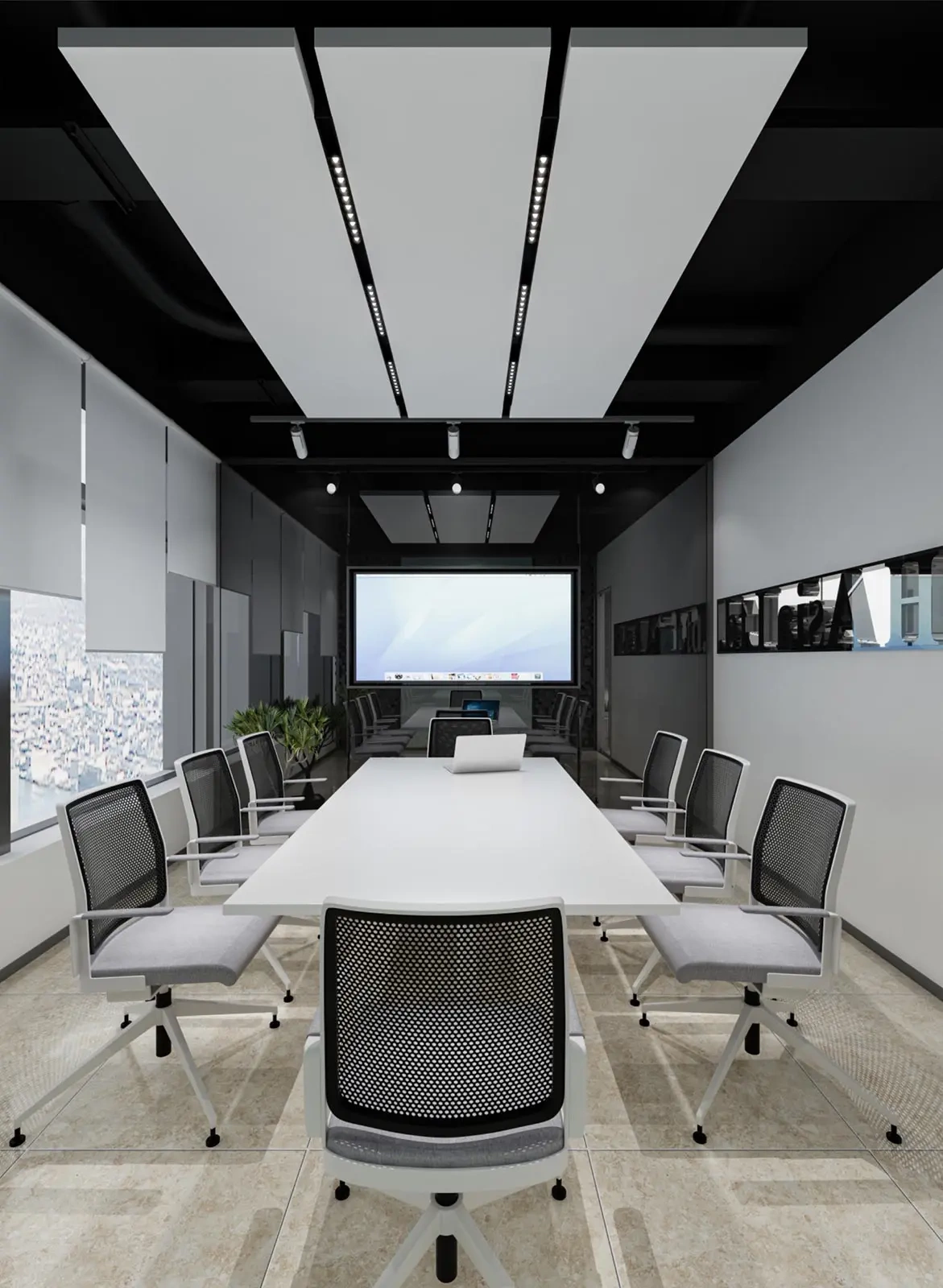

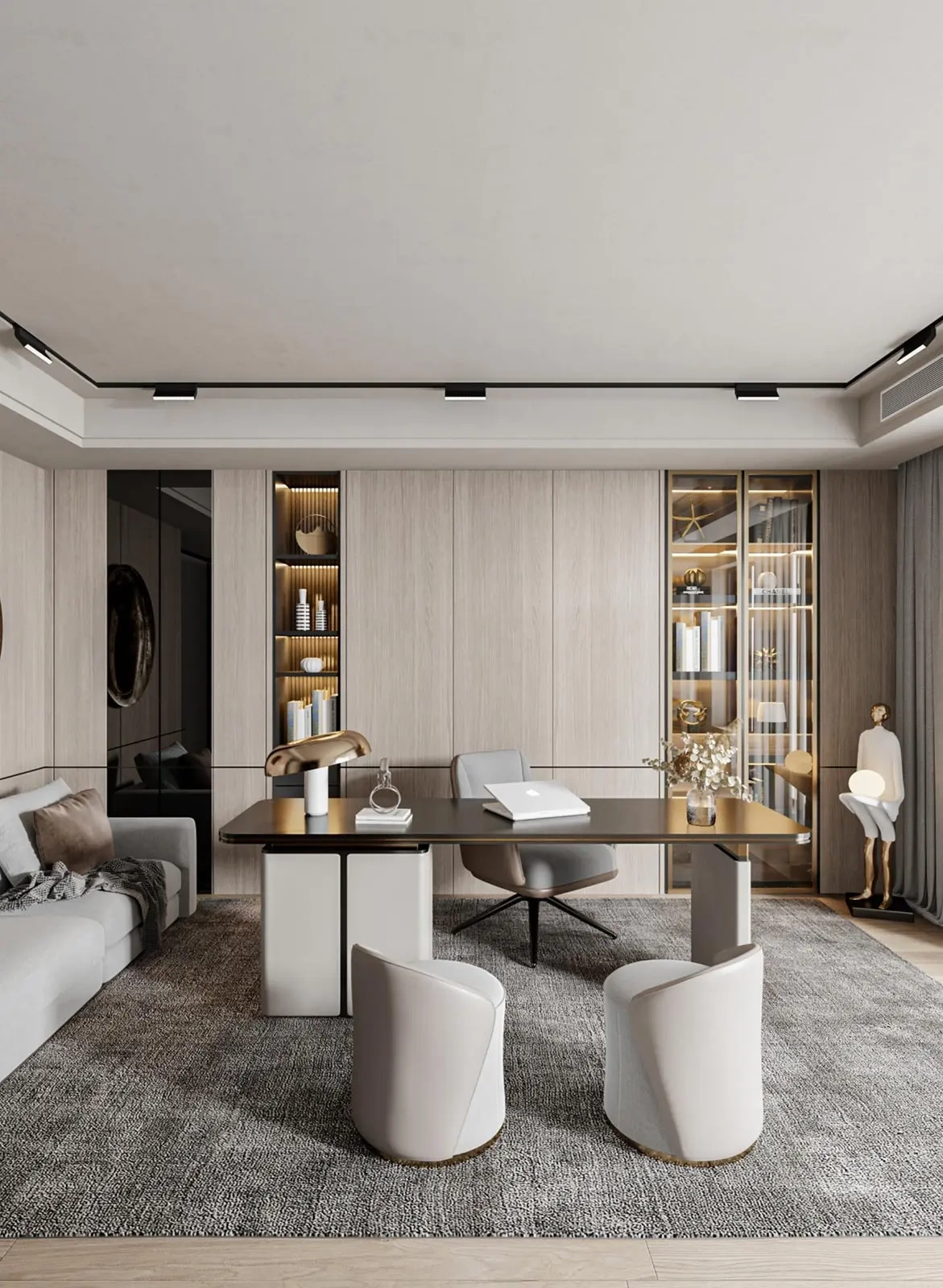

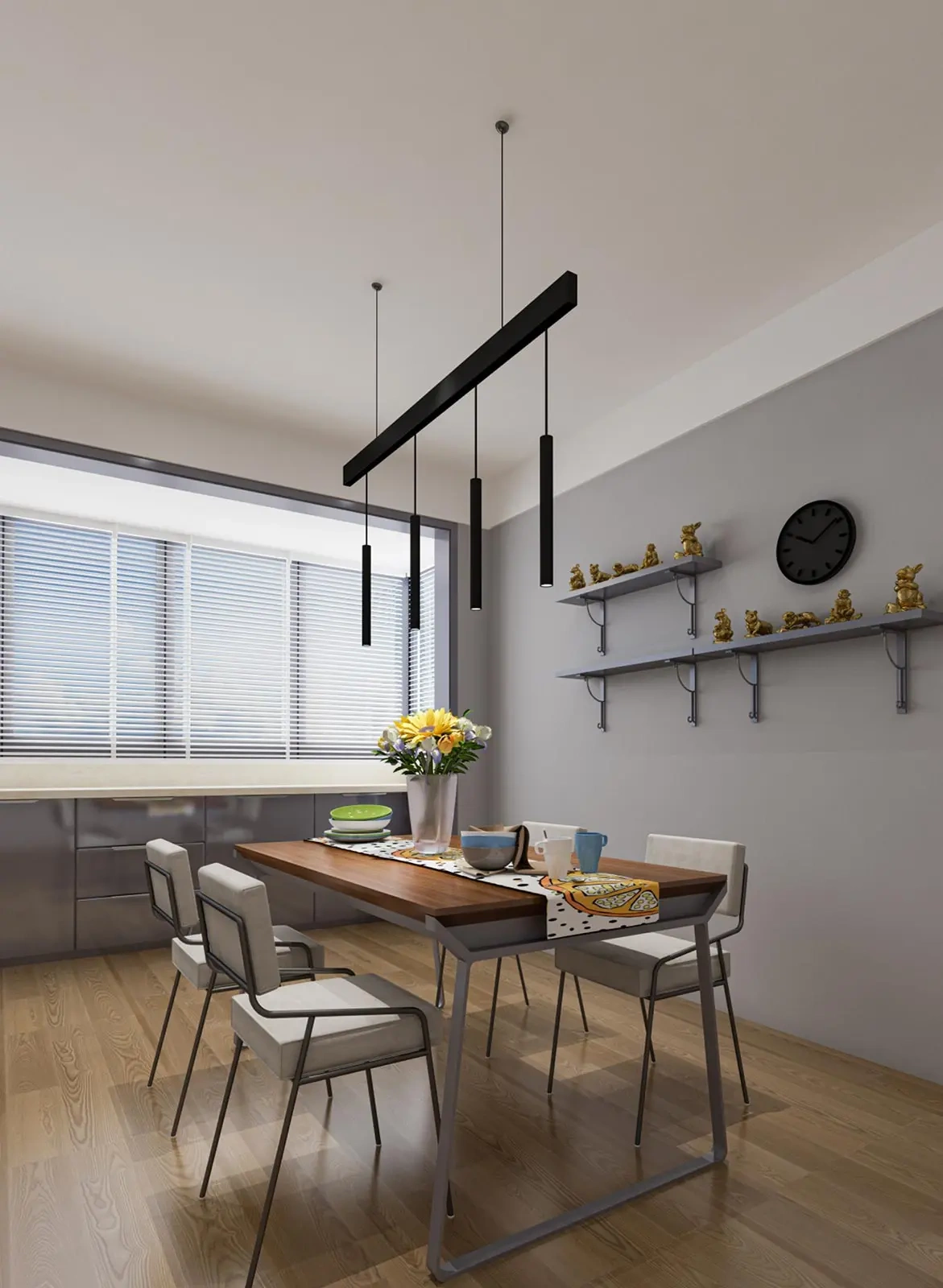

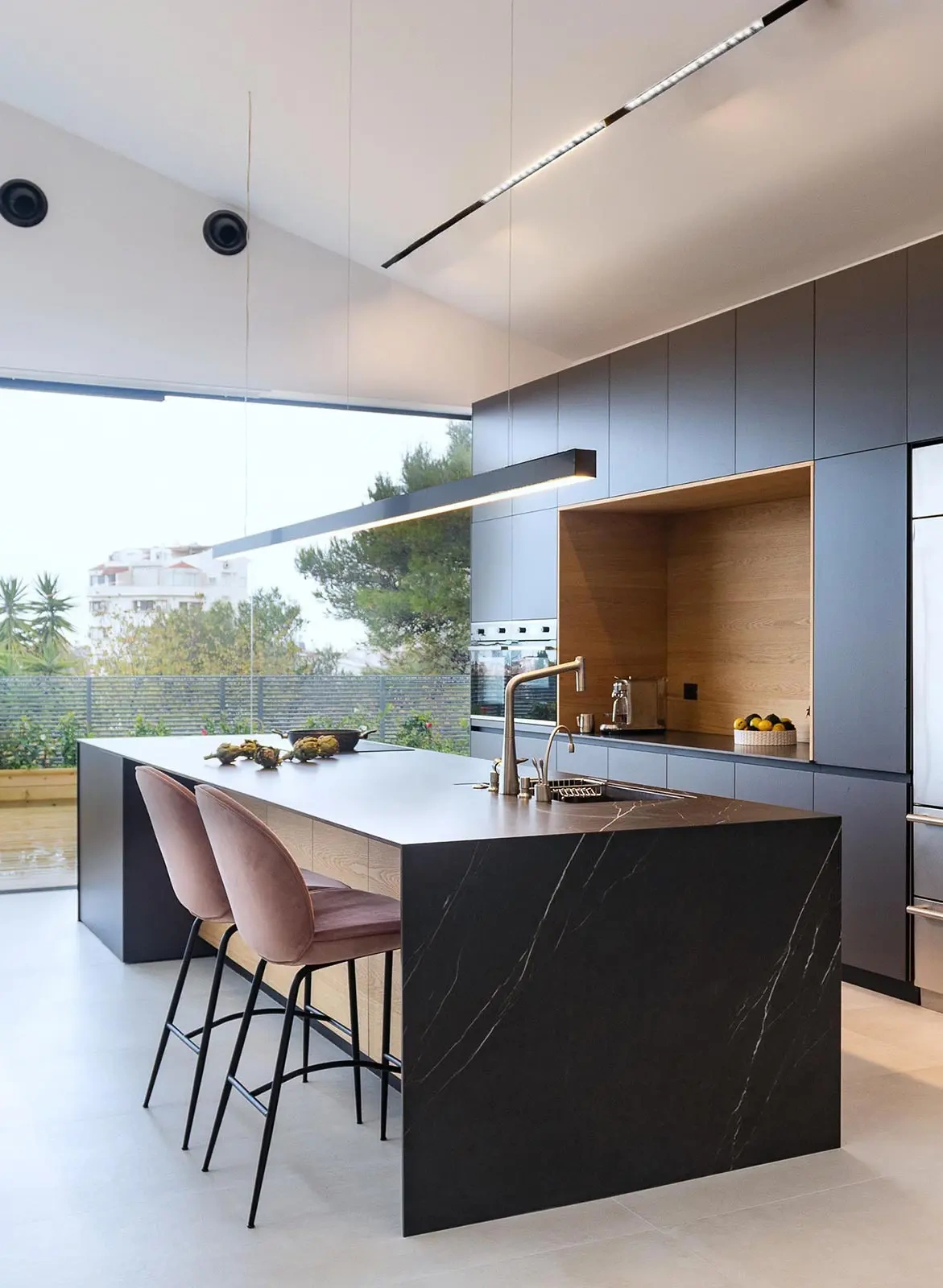

Dzięki wysokiej elastyczności i estetyce system M-LINE świetnie sprawdza się w mieszkaniach, loftach, biurach, butikach, galeriach handlowych oraz innych przestrzeniach, gdzie ważna jest możliwość szybkiej rearanżacji oświetlenia i kierunkowania światła w zależności od zmieniających się potrzeb.

Bez względu na to, czy planujesz punktowe oświetlenie ekspozycji czy strefowe światło zadaniowe nad blatem roboczym - system M-LINE daje swobodę wyboru i skalowania. Dzięki magnetycznemu mocowaniu oraz modułowości każda zmiana aranżacji wnętrza staje się prostsza.

Wybierając dowolną część systemu M-LINE - szynę, złączkę, zasilacz czy moduł świetlny - otrzymujesz pełną kompatybilność z całą linią i gwarancję, że element wpisze się w wspólną estetykę oraz funkcjonalność.
