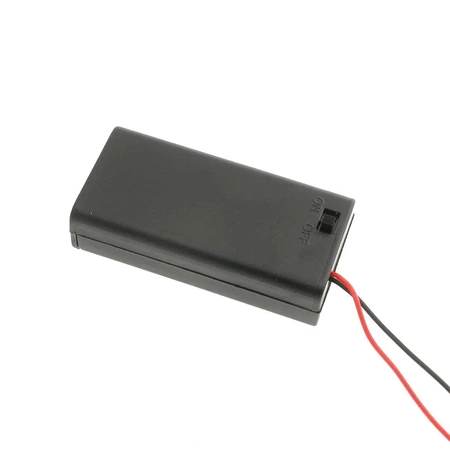

Koszyk na 2 ogniwa AA (R6), wykonanie płaskie

Koszyk mieszczący 2 ogniwa AA (R6) o napięciu 1,5 V każde. Konstrukcja ma pokrywę zamykaną na zatrzaski oraz wbudowany włącznik zasilania.

Konstrukcja z tworzywa sztucznego, wyprowadzenia w postaci przewodów o długości około 15 cm, kolor czarny.

Specyfikacja techniczna

• przeznaczenie: 2 ogniwa AA (R6)
• napięcie ogniwa: 1,5 V
• wyprowadzenia: przewody, około 15 cm
• wykonanie: płaski
• pokrywa: zamykana na zatrzaski
• włącznik: wbudowany
• kolor: czarny
• materiał: tworzywo sztuczne

Pokrywa i włącznik w jednej obudowie

Zamykana pokrywa chroni ogniwa przed wypadnięciem i przed przypadkowym zwarciem biegunów o metalowe przedmioty. Wbudowany włącznik przerywa obwód, więc urządzenie nie wymaga własnego wyłącznika zasilania.

Taka konstrukcja nadaje się do zabudowy w gotowej obudowie: pokrywa staje się wtedy elementem zewnętrznym, a włącznik jest dostępny bez otwierania sprzętu.

Koszyk ma dwa wyprowadzenia, więc ogniwa pracują w połączeniu szeregowym. Przy 2 ogniwach o napięciu 1,5 V daje to 3 V na wyjściu, przy pojemności równej pojemności pojedynczego ogniwa. Połączenie równoległe działałoby odwrotnie: napięcie zostałoby na poziomie 1,5 V, a zsumowałaby się pojemność.

Paluszek AA ma 14,5 mm średnicy i 50,5 mm długości, więc każde kolejne ogniwo dokłada do koszyka wymierną objętość. Przy zestawach powyżej czterech sztuk producenci układają je w dwóch rzędach, żeby obudowa nie wydłużała się ponad miarę.

Ogniwa nie wchodzą w skład zestawu.
