Konwerter USB-RS232 z separacją galwaniczną - zlutowany KIT AVT 1671
- Zlutowany konwerter USB-RS232 przyspieszy uruchomienie izolowanego połączenia TX/RX z komputerem. AVT1671 C wymaga osobnego zasilania strony izolowanej 2,7–5,5 VDC.
Separowany interfejs USB do komunikacji TX/RX - zlutowany AVT1671
Zlutowany konwerter USB-RS232 do izolowanego połączenia komputera z urządzeniem mikroprocesorowym.
Zlutowany konwerter USB-RS232 z separacją galwaniczną
AVT1671 C to zlutowany konwerter do izolowanej komunikacji pomiędzy komputerem PC a urządzeniem mikroprocesorowym, sterownikiem lub układem automatyki. Układ pomaga zabezpieczyć obie strony połączenia przed skutkami różnicy potencjałów mas.
Po stronie USB pracuje układ FT232RL, a separację torów TX/RX zapewnia ADuM1201. Strona izolowana wymaga osobnego zasilania 2,7–5,5 VDC z urządzenia docelowego. Wersja C wymaga podłączenia przewodów JP1, instalacji właściwych sterowników FTDI po stronie komputera oraz zachowania separacji mas w docelowym układzie.
Karta techniczna
AVT1671
Zlutowany konwerter USB-RS232 z separacją galwaniczną, układem FT232RL, izolatorem ADuM1201 i wyprowadzeniami TX/RX po stronie izolowanej.
| Wersja | C – zlutowany układ |
| Funkcja | konwerter USB-RS232 z separacją galwaniczną |
| Układ USB | FT232RL, rozpoznawany jako USB UART / port COM |
| Separator | ADuM1201, dwukierunkowa separacja torów TX/RX |
| Wyprowadzenia JP1 | +5 V, TX, RX, GND |
| Zasilanie strony USB | z portu USB komputera |
| Zasilanie strony izolowanej | 2,7–5,5 VDC po stronie urządzenia |
| Maksymalna prędkość transmisji | 25 Mb/s |
| Sygnalizacja | diody LED TX i RX |
| Płytka PCB | 44×18 mm |
Wersja

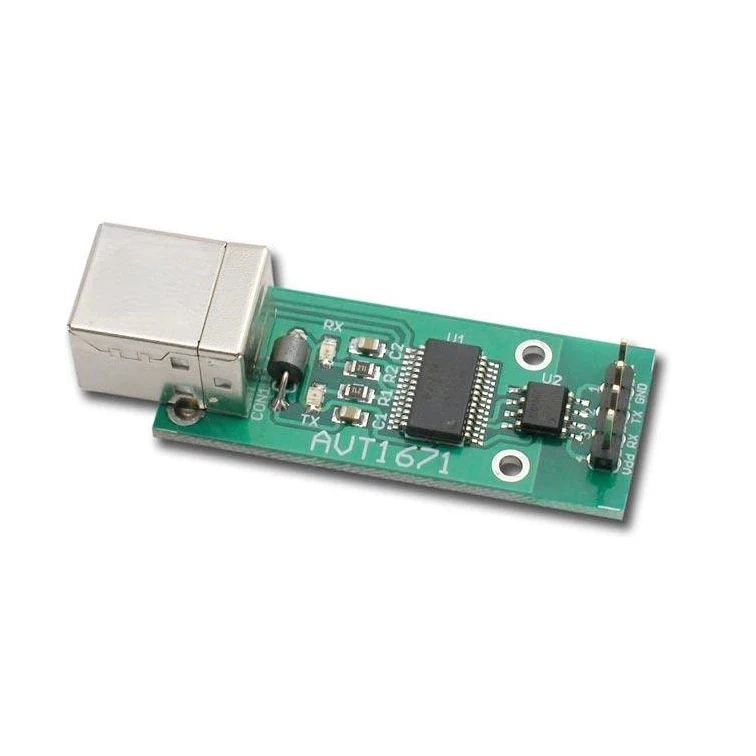

AVT1671 C – zlutowany układ. Wersja zawiera zmontowany konwerter USB-RS232 z układem FT232RL, separatorem ADuM1201, gniazdem USB B, wyprowadzeniami JP1 oraz diodami sygnalizującymi TX/RX. Układ wymaga osobnego zasilania strony izolowanej 2,7–5,5 VDC i integracji z urządzeniem docelowym.
Notes
Po stronie komputera konwerter pracuje jako FT232R USB UART i po instalacji sterowników udostępnia port szeregowy COM.
Strona izolowana separatora ADuM1201 musi mieć osobne zasilanie 2,7–5,5 VDC, najlepiej z urządzenia podłączonego do konwertera.
Wyprowadzenia JP1 obejmują +5 V, TX, RX i GND. Podczas podłączania trzeba zachować zgodność kierunków TX/RX z urządzeniem docelowym.
Zlutowany układ nie jest kompletnym przewodem ani gotowym interfejsem w obudowie. Do pracy wymaga przewodu USB, połączeń po stronie JP1, zasilania strony izolowanej oraz zachowania separacji mas.
Uwaga: Nie wolno łączyć masy ani zasilania strony USB ze stroną izolowaną ADuM1201. Wspólna masa lub wspólne zasilanie zniosą separację galwaniczną i mogą narazić komputer oraz urządzenie na uszkodzenie.
Najczęściej zadawane pytania
AVT1671 C to zlutowany konwerter USB-RS232 z układem FT232RL, separatorem ADuM1201, gniazdem USB B, złączem JP1 i diodami TX/RX. Wymaga zasilania strony izolowanej oraz połączenia z urządzeniem docelowym.
Nie. To zlutowany moduł elektroniczny bez obudowy i bez gotowego przewodu po stronie urządzenia. Do użycia trzeba wykonać połączenia JP1 oraz zasilić stronę izolowaną.
Do połączenia komputera PC z urządzeniem mikroprocesorowym, sterownikiem lub układem automatyki, gdy potrzebna jest separacja galwaniczna torów TX/RX.
Tak. Strona po stronie urządzenia wymaga osobnego zasilania 2,7–5,5 VDC. Nie należy zasilać jej ze strony USB, jeśli separacja ma zostać zachowana.
Tak. Diody LED TX i RX sygnalizują pracę torów transmisyjnych, co ułatwia sprawdzenie aktywności komunikacji.
