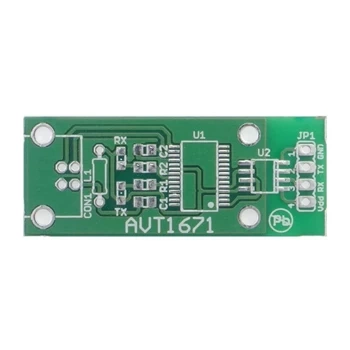

Konwerter USB-RS232 z separacją galwaniczną - PCB do projektu AVT 1671
- Izolowany konwerter USB-RS232 ochroni komputer przed różnicą potencjałów mas podczas komunikacji z urządzeniem. Wersja A zawiera PCB do AVT1671; elementy kompletujesz osobno.
Separowany interfejs USB do komunikacji TX/RX - płytka PCB do AVT1671

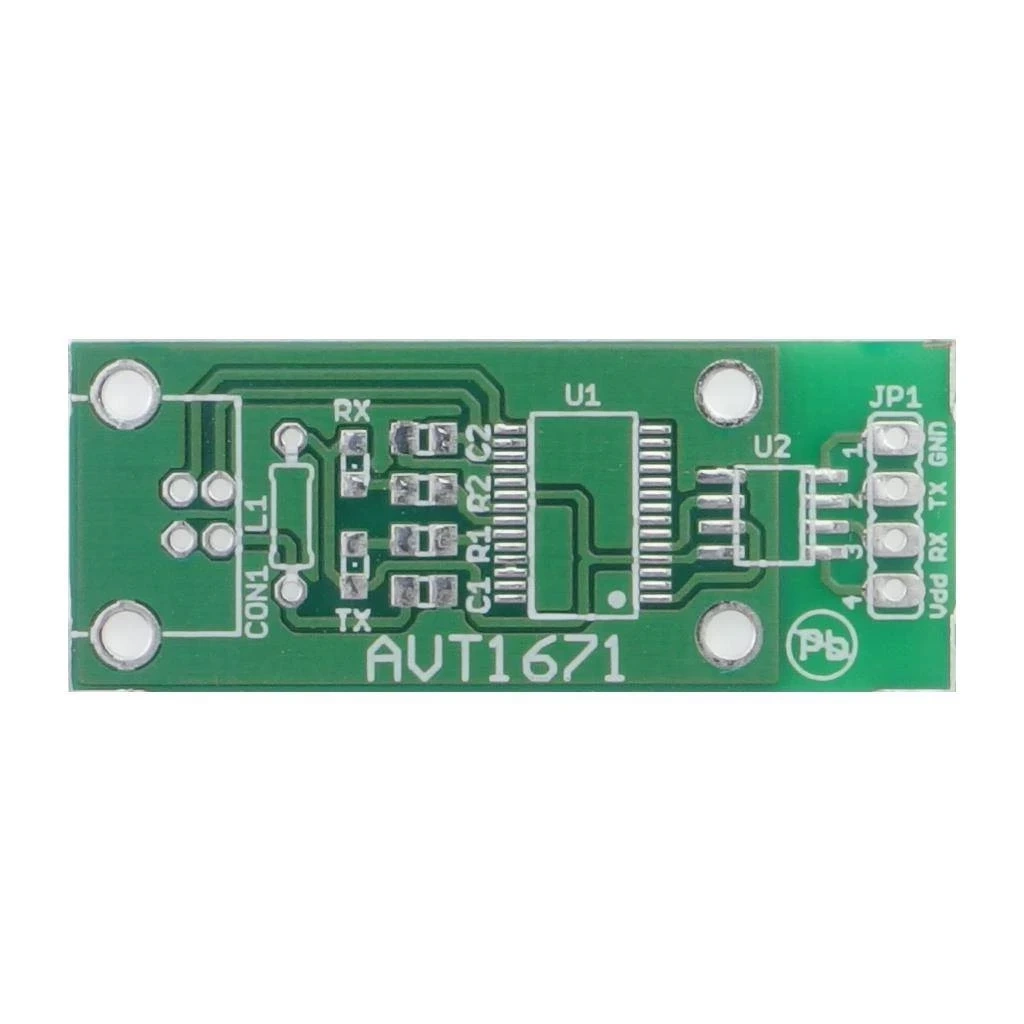

Płytka PCB do wykonania konwertera USB-RS232 z separacją galwaniczną pomiędzy komputerem a urządzeniem.
Izolowane połączenie USB z urządzeniem mikroprocesorowym
AVT1671 to projekt konwertera USB-RS232 z separacją galwaniczną, przydatnego tam, gdzie komputer PC ma komunikować się z układem mikroprocesorowym, sterownikiem lub urządzeniem pracującym przy innym potencjale masy. Separacja pomaga ograniczyć ryzyko uszkodzeń wynikających z różnicy potencjałów między komputerem a dołączonym urządzeniem.
Układ wykorzystuje FT232RL po stronie USB oraz dwukierunkowy separator ADuM1201 w torach TX/RX. Strona USB jest zasilana z portu komputera, a strona izolowana wymaga osobnego zasilania 2,7–5,5 VDC, najlepiej z urządzenia, z którym konwerter współpracuje. Wersja A obejmuje samą płytkę PCB; układy scalone, elementy SMD, gniazdo USB B, goldpin JP1, koralik ferrytowy i diody LED trzeba skompletować osobno.
Karta techniczna
AVT1671
Konwerter USB-RS232 z separacją galwaniczną, układem FT232RL, izolatorem ADuM1201 i wyprowadzeniami TX/RX po stronie izolowanej.
| Wersja | A – płytka drukowana PCB |
| Funkcja | konwerter USB-RS232 z separacją galwaniczną |
| Układ USB | FT232RL, rozpoznawany jako USB UART / port COM |
| Separator | ADuM1201, dwukierunkowa separacja torów TX/RX |
| Wyprowadzenia JP1 | +5 V, TX, RX, GND |
| Zasilanie strony USB | z portu USB komputera |
| Zasilanie strony izolowanej | 2,7–5,5 VDC po stronie urządzenia |
| Maksymalna prędkość transmisji | 25 Mb/s |
| Sygnalizacja | diody LED TX i RX |
| Płytka PCB | 44×18 mm |
Wersja
AVT1671 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 220–330 Ω SMD 0805
- C1, C2: 100 nF SMD 0805
- U1: FT232RL
- U2: ADuM1201
- TX: dioda LED SMD 0805 zielona
- RX: dioda LED SMD 0805 czerwona
- JP1: goldpin 1×4
- Koralik ferrytowy – 1 szt.
- Gniazdo USB B do druku – 1 szt.
Notes
Po stronie komputera konwerter pracuje jako FT232R USB UART i po instalacji sterowników udostępnia port szeregowy COM.
Strona izolowana separatora ADuM1201 musi mieć osobne zasilanie 2,7–5,5 VDC, najlepiej z urządzenia podłączonego do konwertera.
Wyprowadzenia JP1 obejmują +5 V, TX, RX i GND. Podczas podłączania trzeba zachować zgodność kierunków TX/RX z urządzeniem docelowym.
Najważniejszą zasadą pracy z tym modułem jest utrzymanie separacji: strona USB i strona urządzenia nie powinny mieć wspólnej masy ani wspólnego zasilania.
Uwaga: Nie wolno łączyć masy ani zasilania strony USB ze stroną izolowaną ADuM1201. Wspólna masa lub wspólne zasilanie zniosą separację galwaniczną i mogą narazić komputer oraz urządzenie na uszkodzenie.
Najczęściej zadawane pytania
AVT1671 A zawiera wyłącznie płytkę PCB do projektu izolowanego konwertera USB-RS232. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do połączenia komputera PC z urządzeniem mikroprocesorowym, sterownikiem lub układem automatyki, gdy potrzebna jest separacja galwaniczna torów TX/RX.
Tak. Strona po stronie urządzenia wymaga osobnego zasilania 2,7–5,5 VDC. Nie należy zasilać jej ze strony USB, jeśli separacja ma zostać zachowana.
Tak. Po podłączeniu do USB układ FT232RL jest widoczny jako USB UART i udostępnia w systemie port szeregowy po zainstalowaniu sterowników FTDI.
Separacja rozdziela elektrycznie stronę USB komputera i stronę urządzenia. Dzięki temu różnica potencjałów mas nie przenosi się bezpośrednio przez połączenie komunikacyjne.
