Konwerter USB-RS232 z separacją galwaniczną - KIT AVT 1671
- Konwerter USB-RS232 z separacją galwaniczną ułatwi bezpieczne połączenie PC z układem mikroprocesorowym. AVT1671 B to KIT DIY z PCB i elementami do lutowania.
Separowany interfejs USB do komunikacji TX/RX - KIT DIY AVT1671
KIT do zbudowania izolowanego konwertera USB-RS232 z układem FT232RL i separatorem ADuM1201.
Konwerter USB-RS232 do samodzielnego montażu
AVT1671 pozwala zbudować izolowany konwerter do komunikacji komputera PC z urządzeniem mikroprocesorowym, sterownikiem lub układem automatyki. Separacja galwaniczna pomaga chronić obie strony połączenia przed skutkami różnicy potencjałów mas.

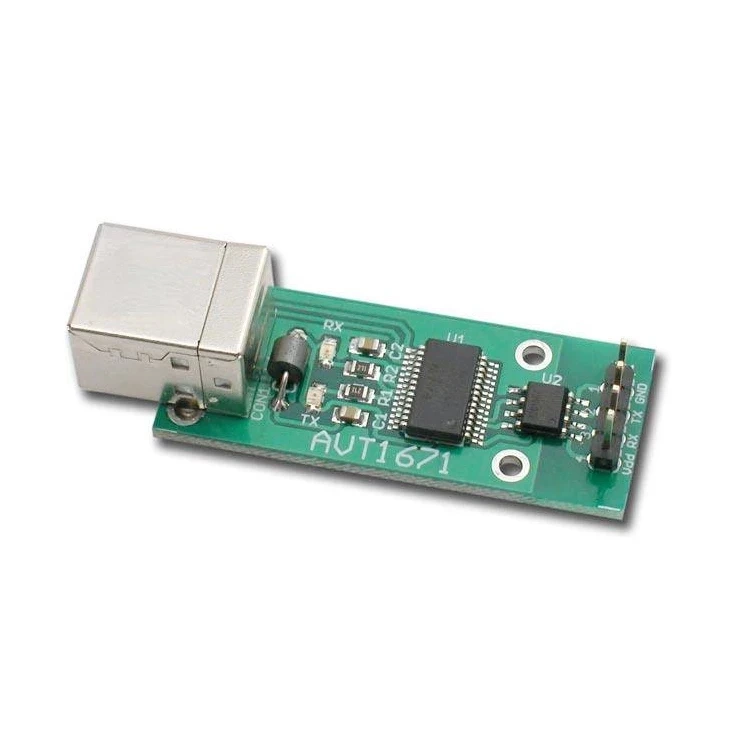

FT232RL odpowiada za interfejs USB i port COM w komputerze, a ADuM1201 izoluje tory TX/RX. Strona urządzenia wymaga osobnego zasilania 2,7–5,5 VDC. Wersja B to zestaw KIT z płytką PCB, układami FT232RL i ADuM1201, elementami SMD, gniazdem USB B, goldpinem JP1, koralikiem ferrytowym i diodami LED TX/RX do samodzielnego montażu.
Karta techniczna
AVT1671
Konwerter USB-RS232 z separacją galwaniczną, układem FT232RL, izolatorem ADuM1201 i wyprowadzeniami TX/RX po stronie izolowanej.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | konwerter USB-RS232 z separacją galwaniczną |
| Układ USB | FT232RL, rozpoznawany jako USB UART / port COM |
| Separator | ADuM1201, dwukierunkowa separacja torów TX/RX |
| Wyprowadzenia JP1 | +5 V, TX, RX, GND |
| Zasilanie strony USB | z portu USB komputera |
| Zasilanie strony izolowanej | 2,7–5,5 VDC po stronie urządzenia |
| Maksymalna prędkość transmisji | 25 Mb/s |
| Sygnalizacja | diody LED TX i RX |

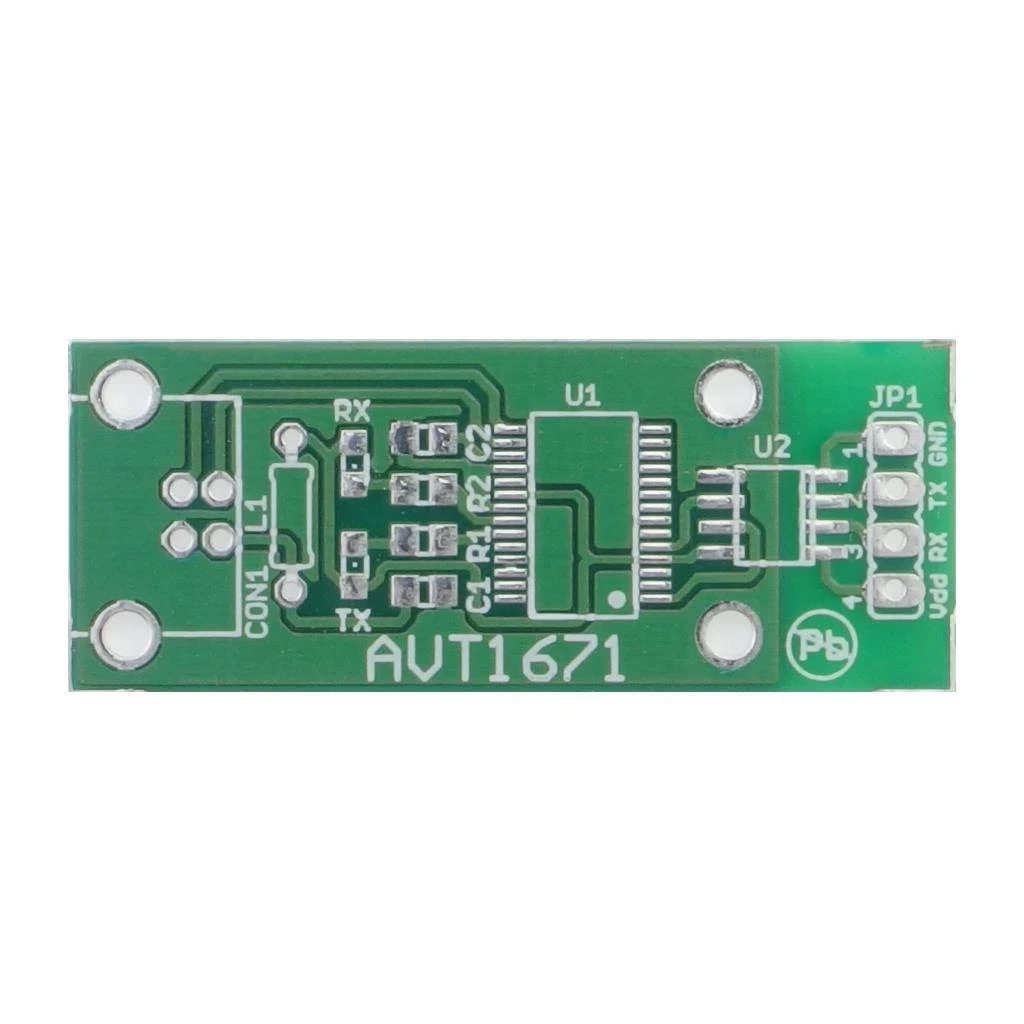

| Płytka PCB | 44×18 mm |
Wersja
AVT1671 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układy FT232RL i ADuM1201, elementy SMD, diody LED TX/RX, gniazdo USB B do druku, goldpin JP1 i koralik ferrytowy do zbudowania izolowanego konwertera USB-RS232.
Notes
Po stronie komputera konwerter pracuje jako FT232R USB UART i po instalacji sterowników udostępnia port szeregowy COM.
Strona izolowana separatora ADuM1201 musi mieć osobne zasilanie 2,7–5,5 VDC, najlepiej z urządzenia podłączonego do konwertera.
Wyprowadzenia JP1 obejmują +5 V, TX, RX i GND. Podczas podłączania trzeba zachować zgodność kierunków TX/RX z urządzeniem docelowym.
Najważniejszą zasadą pracy z tym modułem jest utrzymanie separacji: strona USB i strona urządzenia nie powinny mieć wspólnej masy ani wspólnego zasilania.
Uwaga: Nie wolno łączyć masy ani zasilania strony USB ze stroną izolowaną ADuM1201. Wspólna masa lub wspólne zasilanie zniosą separację galwaniczną i mogą narazić komputer oraz urządzenie na uszkodzenie.
Najczęściej zadawane pytania
AVT1671 B to zestaw KIT z płytką PCB, układami FT232RL i ADuM1201, elementami SMD, diodami LED, gniazdem USB B, goldpinem JP1 i koralikiem ferrytowym do zlutowania izolowanego konwertera.
Do połączenia komputera PC z urządzeniem mikroprocesorowym, sterownikiem lub układem automatyki, gdy potrzebna jest separacja galwaniczna torów TX/RX.
Tak. Strona po stronie urządzenia wymaga osobnego zasilania 2,7–5,5 VDC. Nie należy zasilać jej ze strony USB, jeśli separacja ma zostać zachowana.
Przy pierwszym podłączeniu może być potrzebna instalacja sterowników FTDI dla układu FT232RL, aby system udostępnił port COM.
Projekt jest szczególnie przydatny przy łączeniu komputera z układami mikroprocesorowymi i automatyką, ale zastosowanie w docelowym urządzeniu wymaga poprawnej integracji, zasilania strony izolowanej i zachowania separacji mas.
