Konwerter USB - 1-Wire z FT232RL i DS2480B - zlutowany KIT AVT 1787
- Obsługa magistrali 1-Wire z poziomu komputera PC przez USB, bez budowania własnego interfejsu sprzętowego. AVT1787 C to zlutowany układ wymagający sterowników, programu OneWireViewer i podłączenia magistrali 1-Wire.
Interfejs USB do magistrali 1-Wire - zlutowany AVT1787
Zlutowany konwerter USB - 1-Wire do integracji z komputerem PC i magistralą 1-Wire.
Zlutowany adapter USB - 1-Wire do pracy z PC

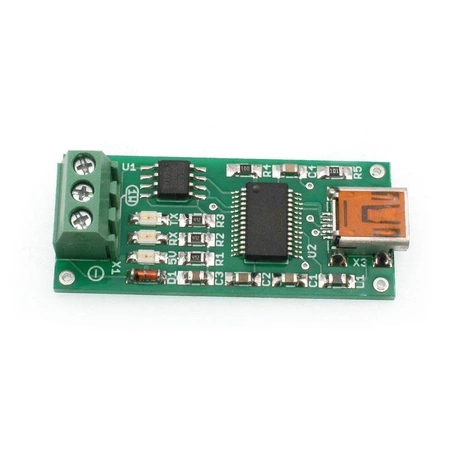

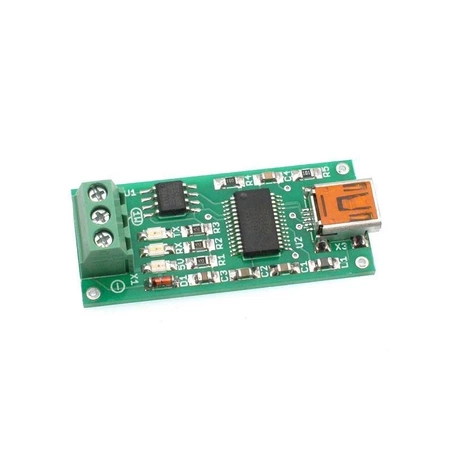

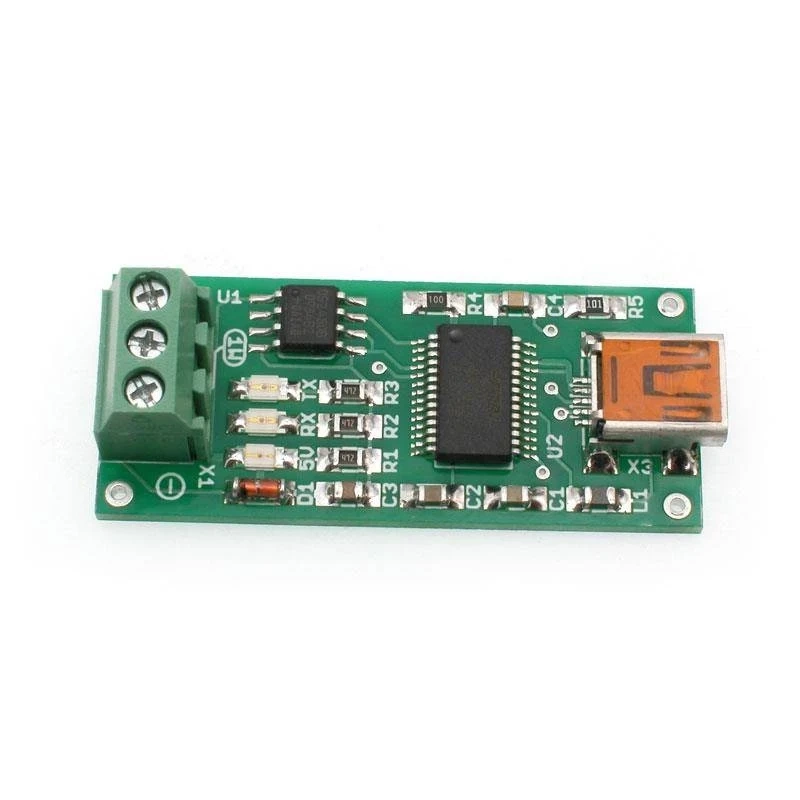

AVT1787 C to zlutowany konwerter pozwalający obsługiwać magistralę 1-Wire z poziomu komputera PC przez port USB. Układ może współpracować z elementami zgodnymi z 1-Wire, np. czujnikami temperatury, układami I/O lub elementami identyfikacyjnymi.
Konwerter wykorzystuje FT232RL jako interfejs USB/UART oraz DS2480B jako konwerter UART/1-Wire. Wersja C wymaga podłączenia do komputera, instalacji sterowników i oprogramowania 1-Wire oraz prawidłowego podłączenia magistrali do złącza X1. To zlutowany interfejs do integracji, a nie samodzielny system pomiarowy.
Karta techniczna
AVT1787
Zlutowany konwerter USB - 1-Wire z układami FT232RL i DS2480B, zasilany z portu USB komputera.
| Wersja | C – zlutowany układ |
| Funkcja | konwerter USB - 1-Wire do współpracy z komputerem PC |
| Interfejs PC | USB |
| Interfejs wyjściowy | magistrala 1-Wire |
| Układ USB/UART | FT232RL |
| Układ UART/1-Wire | DS2480B |
| Zasilanie | 5 V DC z portu USB |
| Sygnalizacja | LED 5V, TX, RX |
| Złącze 1-Wire | X1, złącze śrubowe |
| Płytka PCB | 18×41 mm |
Wersja
AVT1787 C – zlutowany układ. Wersja zawiera zmontowany konwerter USB - 1-Wire z układami DS2480B i FT232RL, diodami LED 5V/TX/RX, zabezpieczeniem linii 1-Wire, złączem magistrali oraz gniazdem USB. Układ wymaga sterowników, oprogramowania do obsługi 1-Wire i podłączenia do komputera PC.
Notes
Interfejs jest zasilany napięciem 5 V pobieranym z portu USB. Złącze X1 służy do podłączenia magistrali 1-Wire.
W aplikacji OneWireViewer należy wybrać interfejs DS9097U oraz numer portu COM przypisany do konwertera po instalacji sterowników.
Linia 1-Wire ma zabezpieczenie diodą Zenera oraz filtr ograniczający zakłócenia transmisji, ale nadal wymaga poprawnego prowadzenia przewodów i właściwego podłączenia urządzeń 1-Wire.
Zlutowany układ nie jest samodzielnym systemem pomiarowym. Do pracy wymaga komputera, sterowników, programu obsługującego 1-Wire oraz elementów podłączonych do magistrali.
Uwaga: do pracy z komputerem wymagane są odpowiednie sterowniki i program obsługujący 1-Wire. Nieprawidłowe podłączenie magistrali 1-Wire lub zwarcie linii może zakłócić komunikację albo uszkodzić podłączone układy.
Najczęściej zadawane pytania
AVT1787 C to zlutowany konwerter USB - 1-Wire z układami DS2480B i FT232RL, diodami LED, zabezpieczeniem linii 1-Wire, złączem magistrali i gniazdem USB. Wymaga sterowników oraz oprogramowania po stronie komputera.
Do podłączenia magistrali 1-Wire do komputera PC przez USB, np. podczas pracy z czujnikami i układami 1-Wire w programie OneWireViewer.
Nie. Do pracy wymagane są sterowniki oraz program obsługujący magistralę 1-Wire. Po instalacji konwerter jest wybierany jako interfejs DS9097U z odpowiednim portem COM.
Nie. Konwerter jest zasilany napięciem 5 V DC pobieranym z portu USB.
Nie. To interfejs USB - 1-Wire. Do pomiaru lub konfiguracji potrzebne są elementy podłączone do magistrali 1-Wire oraz odpowiedni program na komputerze.
