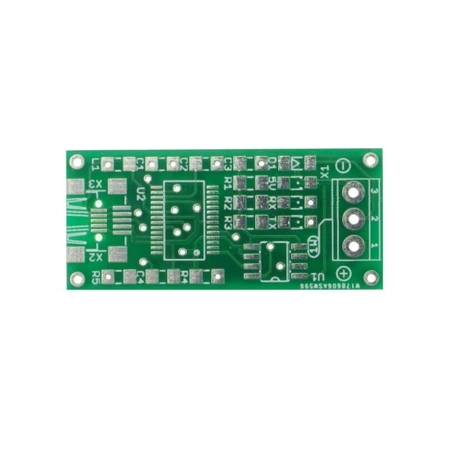

Konwerter USB - 1-Wire z FT232RL i DS2480B - PCB do projektu AVT 1787
- Konwerter USB - 1-Wire umożliwia podłączenie układów 1-Wire do komputera PC przez port USB. Wersja A zawiera PCB do AVT1787; elementy kompletujesz osobno.
Interfejs USB do magistrali 1-Wire - płytka PCB do AVT1787

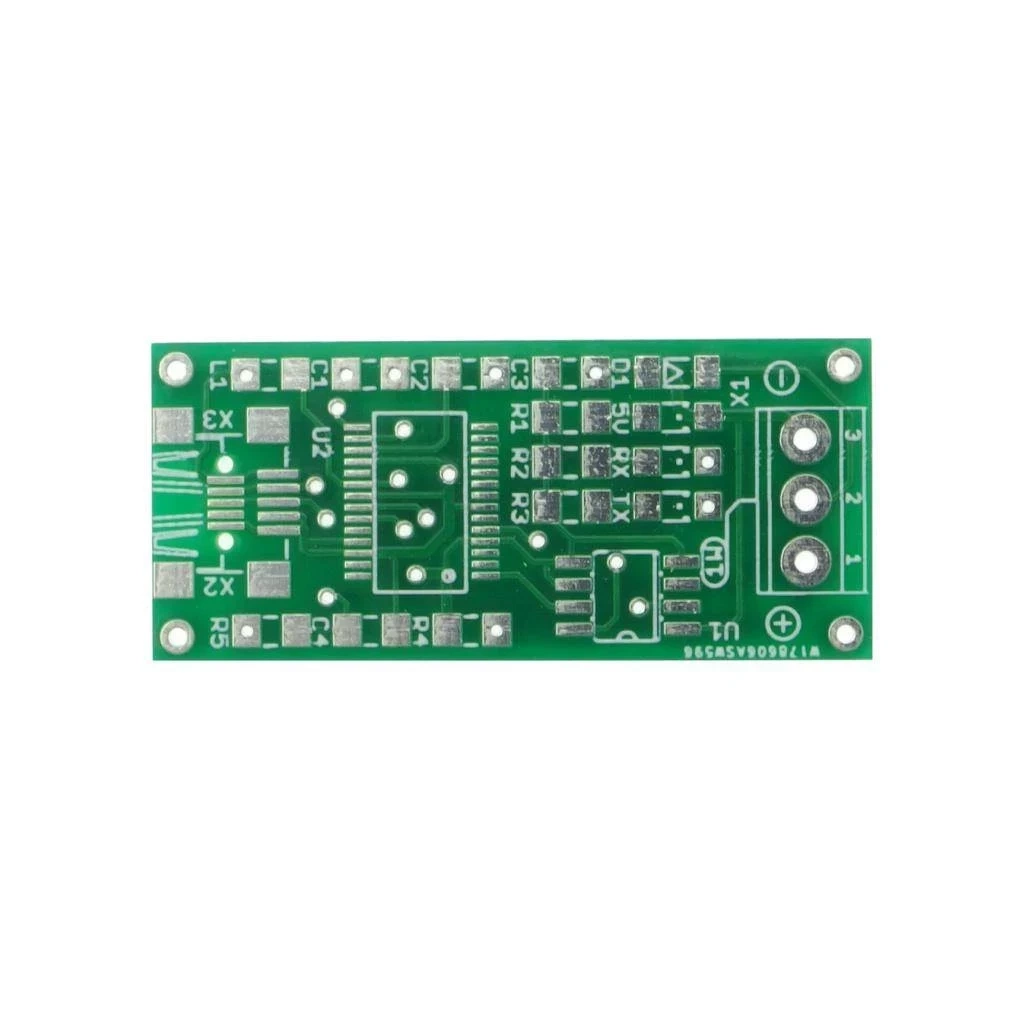

Płytka PCB do wykonania konwertera USB - 1-Wire współpracującego z komputerem PC.
Most między USB komputera a magistralą 1-Wire
AVT1787 to konwerter umożliwiający podłączenie magistrali 1-Wire do komputera PC przez port USB. Układ sprawdza się przy testach i obsłudze czujników oraz elementów zgodnych z 1-Wire, np. podczas pracy z aplikacją OneWireViewer.
Konwersję realizują układy FT232RL oraz DS2480B. Pierwszy odpowiada za interfejs USB/UART, a drugi za komunikację UART/1-Wire. Zasilanie 5 V pobierane jest z portu USB, a diody LED sygnalizują obecność zasilania oraz transmisję TX/RX. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1787
Konwerter USB - 1-Wire z układami FT232RL i DS2480B, zasilany z portu USB komputera.
| Wersja | A – płytka drukowana PCB |
| Funkcja | konwerter USB - 1-Wire do współpracy z komputerem PC |
| Interfejs PC | USB |
| Interfejs wyjściowy | magistrala 1-Wire |
| Układ USB/UART | FT232RL |
| Układ UART/1-Wire | DS2480B |
| Zasilanie | 5 V DC z portu USB |
| Sygnalizacja | LED 5V, TX, RX |
| Złącze 1-Wire | X1, złącze śrubowe |
| Płytka PCB | 18×41 mm |
Wersja
AVT1787 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R5: 100 Ω SMD 0805
- R1, R2, R3: 4,7 kΩ SMD 0805
- R4: 10 Ω SMD 0805
- C1, C2: 100 nF SMD 0805
- C3: 1 µF SMD 0805
- C4: 470 pF SMD 0805
- DZ1: dioda Zenera 5,6 V SMD
- 5V: żółta dioda LED SMD 1206
- RX: zielona dioda LED SMD 1206
- TX: czerwona dioda LED SMD 1206
- U1: DS2480B SO-8
- U2: FT232RL SSOP28
- X1: złącze DG381-3,5/3
- X2/X3: gniazdo USB
- L1: 4,7 µH SMD 0805
Notes
Interfejs jest zasilany napięciem 5 V pobieranym z portu USB. Złącze X1 służy do wyprowadzenia magistrali 1-Wire.
Linia 1-Wire ma zabezpieczenie diodą Zenera oraz filtr z rezystora R5 i kondensatora C4, który ogranicza zakłócenia generowane podczas transmisji.
Po stronie komputera wymagane są sterowniki oraz oprogramowanie do obsługi 1-Wire. W aplikacji OneWireViewer należy wybrać interfejs DS9097U oraz właściwy numer portu COM.
Układ wykorzystuje elementy SMD, w tym FT232RL w obudowie SSOP28. Przed uruchomieniem warto sprawdzić poprawność lutowania i brak zwarć przy układach scalonych.
Uwaga: do pracy z komputerem wymagane są odpowiednie sterowniki i program obsługujący 1-Wire. Nieprawidłowe podłączenie magistrali 1-Wire lub zwarcie linii może zakłócić komunikację albo uszkodzić podłączone układy.
Najczęściej zadawane pytania
AVT1787 A zawiera wyłącznie płytkę PCB do projektu konwertera USB - 1-Wire. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do podłączenia magistrali 1-Wire do komputera PC przez USB, np. podczas pracy z czujnikami i układami 1-Wire w programie OneWireViewer.
Konwersję USB/UART realizuje FT232RL, a konwersję UART/1-Wire układ DS2480B.
Nie. Konwerter jest zasilany napięciem 5 V DC pobieranym z portu USB.
Tak. Po stronie komputera wymagane są sterowniki oraz program obsługujący magistralę 1-Wire, np. OneWireViewer.
