Konwerter USB - 1-Wire z FT232RL i DS2480B - KIT AVT 1787
- Interfejs USB - 1-Wire z FT232RL i DS2480B do pracy z czujnikami oraz układami zgodnymi z magistralą 1-Wire. AVT1787 B to KIT DIY z PCB i elementami do lutowania.
Interfejs USB do magistrali 1-Wire - KIT DIY AVT1787
KIT DIY konwertera USB - 1-Wire do pracy z układami 1-Wire z poziomu komputera PC.
Konwerter USB - 1-Wire do testów i obsługi czujników
AVT1787 pozwala wykonać interfejs sprzętowy łączący magistralę 1-Wire z komputerem PC przez USB. Dzięki temu można pracować z układami 1-Wire bez budowania własnego sterownika komunikacji od podstaw.

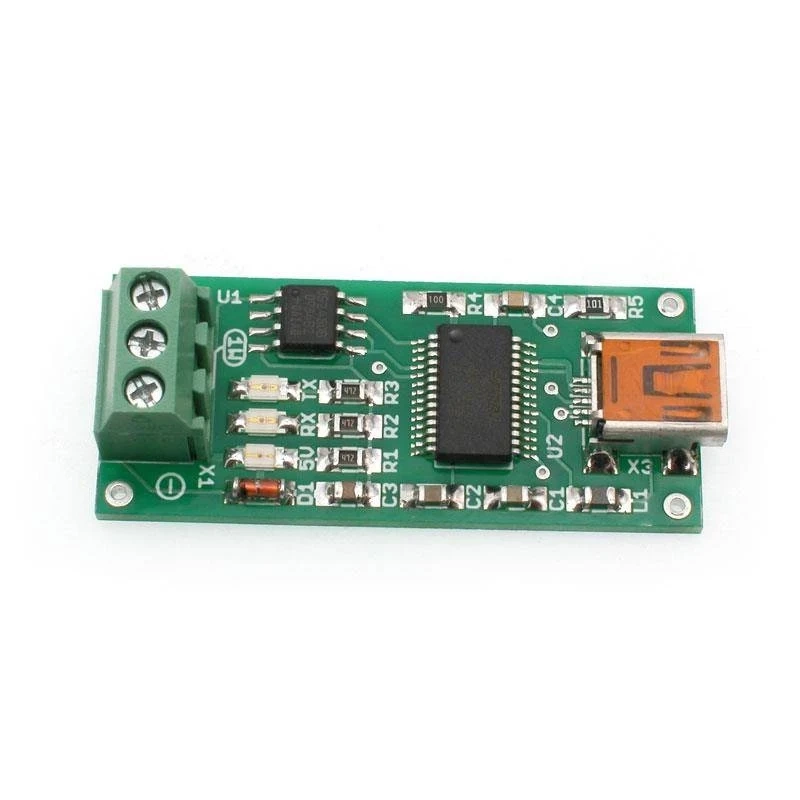

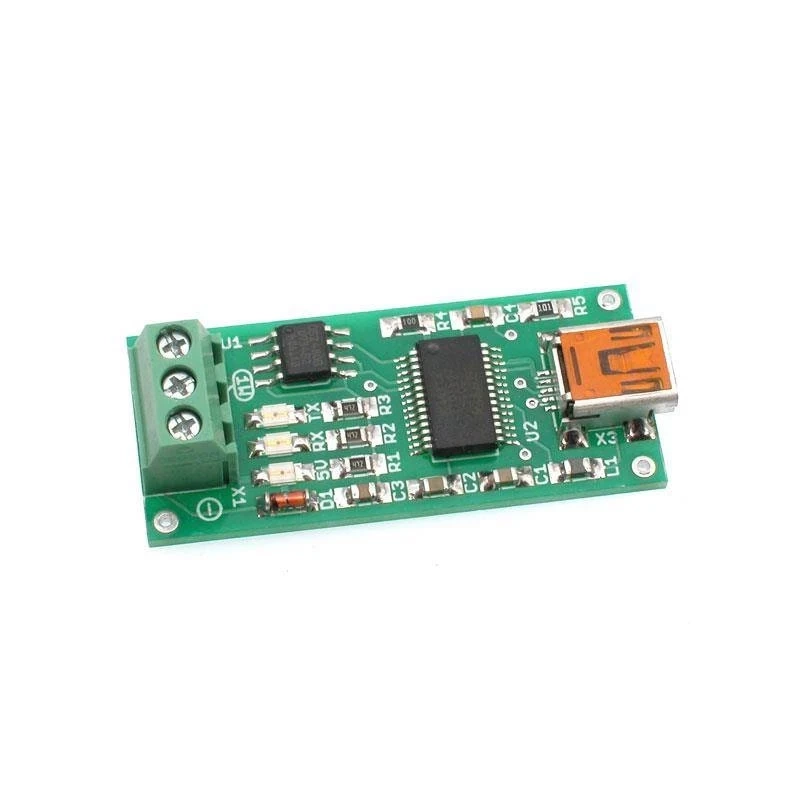

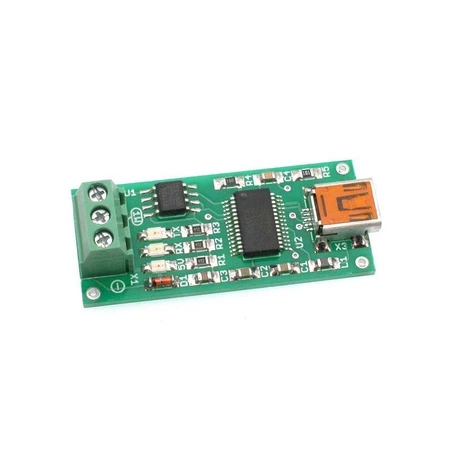

Układ FT232RL realizuje komunikację USB/UART, a DS2480B odpowiada za konwersję UART/1-Wire. Na płytce dostępna jest sygnalizacja zasilania oraz transmisji TX/RX, a złącze śrubowe X1 ułatwia podłączenie magistrali. AVT1787 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1787
Konwerter USB - 1-Wire z układami FT232RL i DS2480B, zasilany z portu USB komputera.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | konwerter USB - 1-Wire do współpracy z komputerem PC |
| Interfejs PC | USB |
| Interfejs wyjściowy | magistrala 1-Wire |
| Układ USB/UART | FT232RL |
| Układ UART/1-Wire | DS2480B |
| Zasilanie | 5 V DC z portu USB |
| Sygnalizacja | LED 5V, TX, RX |
| Złącze 1-Wire | X1, złącze śrubowe |
| Płytka PCB | 18×41 mm |
Wersja

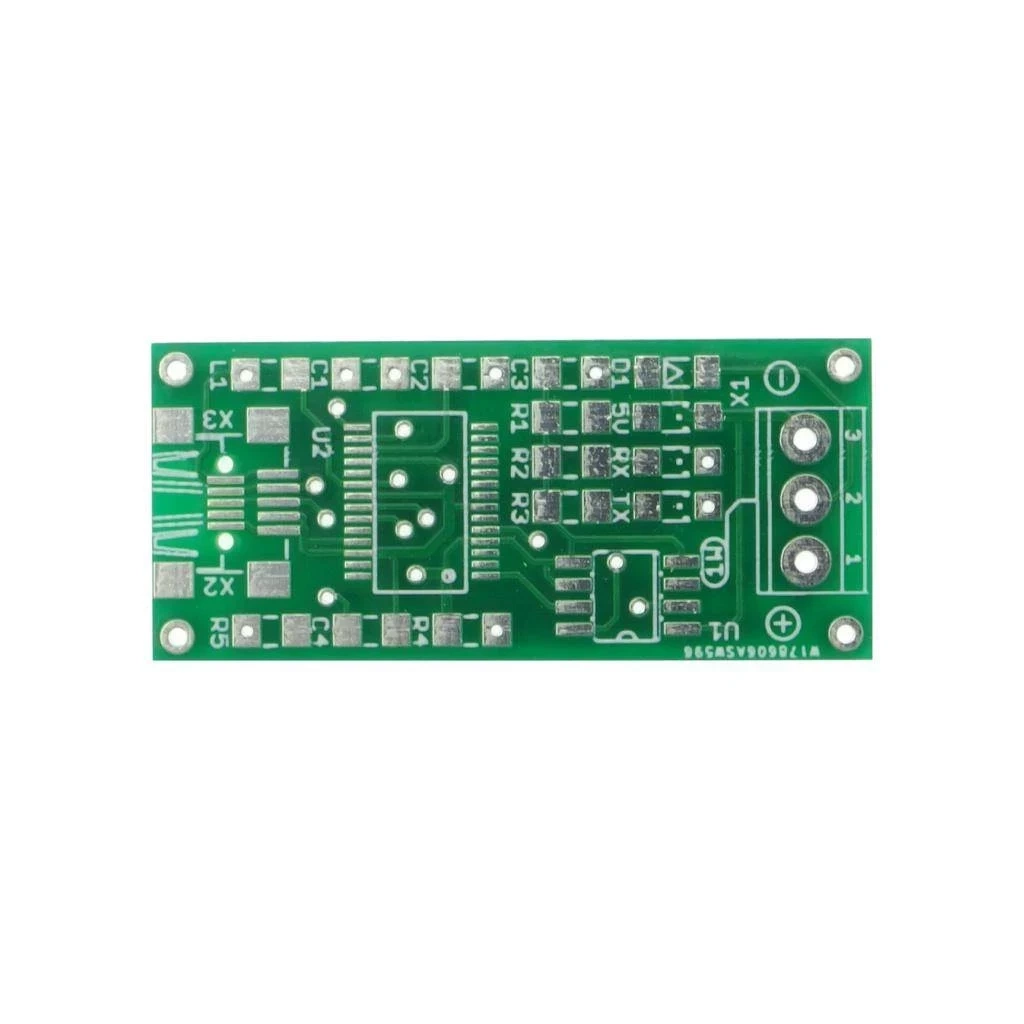

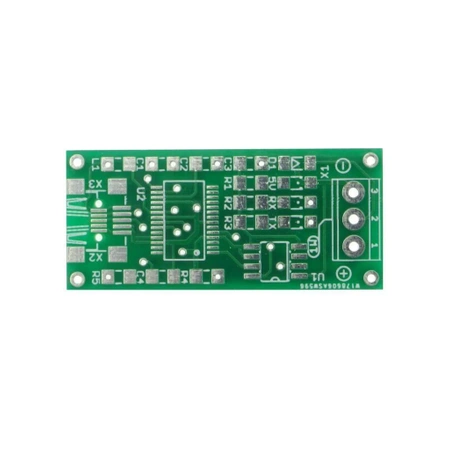

AVT1787 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układy DS2480B i FT232RL, elementy SMD, diody LED sygnalizacyjne, diodę Zenera, złącze magistrali 1-Wire, gniazdo USB i pozostałe elementy do wykonania konwertera USB - 1-Wire.
Notes
Interfejs jest zasilany napięciem 5 V pobieranym z portu USB. Złącze X1 służy do wyprowadzenia magistrali 1-Wire.
Diody LED 5V, TX i RX sygnalizują obecność zasilania oraz aktywną transmisję. Linia 1-Wire ma zabezpieczenie diodą Zenera oraz filtr ograniczający zakłócenia.
Po stronie komputera wymagane są sterowniki oraz oprogramowanie do obsługi 1-Wire. W aplikacji OneWireViewer należy wybrać interfejs DS9097U oraz właściwy numer portu COM.
Układ zawiera elementy SMD, w tym FT232RL w obudowie SSOP28. Montaż wymaga starannego lutowania i kontroli połączeń przy układach scalonych.
Uwaga: do pracy z komputerem wymagane są odpowiednie sterowniki i program obsługujący 1-Wire. Nieprawidłowe podłączenie magistrali 1-Wire lub zwarcie linii może zakłócić komunikację albo uszkodzić podłączone układy.
Najczęściej zadawane pytania
AVT1787 B to zestaw KIT z płytką PCB i elementami do zlutowania konwertera USB - 1-Wire. Zawiera m.in. DS2480B, FT232RL, elementy SMD, diody LED, diodę Zenera, złącze magistrali 1-Wire i gniazdo USB.
Do podłączenia magistrali 1-Wire do komputera PC przez USB, np. podczas pracy z czujnikami i układami 1-Wire w programie OneWireViewer.
Konwersję USB/UART realizuje FT232RL, a konwersję UART/1-Wire układ DS2480B.
Nie. Konwerter jest zasilany napięciem 5 V DC pobieranym z portu USB.
Tak. Po stronie komputera wymagane są sterowniki oraz program obsługujący magistralę 1-Wire, np. OneWireViewer.
