Kondensator tantalowy 10uF 16V SMD typ C
Kondensator tantalowy 10uF 16V SMD typ C

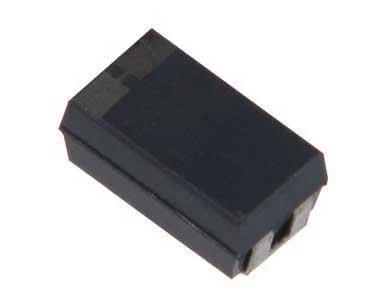

Kondensator tantalowy SMD 10uF 16V typ C to kondensator spolaryzowany przeznaczony do montażu powierzchniowego. Pojemność 10uF sprawia, że element może być stosowany w układach, które wymagają większej pojemności niż typowe małe kondensatory odsprzęgające. Obudowa typ C jest większa od A i B, dlatego trzeba uwzględnić ją już na etapie doboru footprintu.
Ten kondensator należy dobierać nie tylko według pojemności i napięcia, ale także według wymiarów obudowy. W montażu SMD różnica między obudową A, B i C może zdecydować o tym, czy element da się poprawnie przylutować na danej płytce.
Zastosowanie
- filtracja zasilania w układach elektronicznych,
- magazynowanie energii w obwodach o małej i średniej pojemności,
- odsprzęganie linii zasilających na płytkach PCB,
- projekty wymagające kondensatora tantalowego 10uF 16V,
- naprawa urządzeń z kondensatorem SMD w obudowie typu C.
Specyfikacja techniczna
- Typ elementu: kondensator tantalowy
- Montaż: SMD
- Pojemność: 10uF
- Napięcie pracy: 16V
- Obudowa: typ C
- Wymiary obudowy C: około 6,0 × 3,2 × 2,6 mm
- Polaryzacja: tak, element biegunowy
- Kod produktu: KE10/16 T C
Najczęściej zadawane pytania
Typ C to standardowy rozmiar obudowy kondensatora tantalowego SMD. Dla tego typu wymiary wynoszą około 6,0 × 3,2 × 2,6 mm.
Nie należy zakładać takiej zamiany automatycznie. Obudowy różnią się wymiarami, a kondensatory mogą być projektowane pod inne pola lutownicze.
Tak, kondensator tantalowy jest odmianą kondensatora elektrolitycznego. Różni się jednak od popularnych kondensatorów elektrolitycznych aluminiowych: budową, obudową i typowymi zastosowaniami.
Nie. Kondensator tantalowy jest spolaryzowany i musi być zamontowany zgodnie z oznaczeniem biegunowości.
Sprawdź pojemność 10uF, napięcie 16V, typ obudowy C, polaryzację oraz zgodność z footprintem na płytce PCB.
