Kolorowy gadżet RGB - KIT AVT 749

Do pobrania:

Dokumentacja

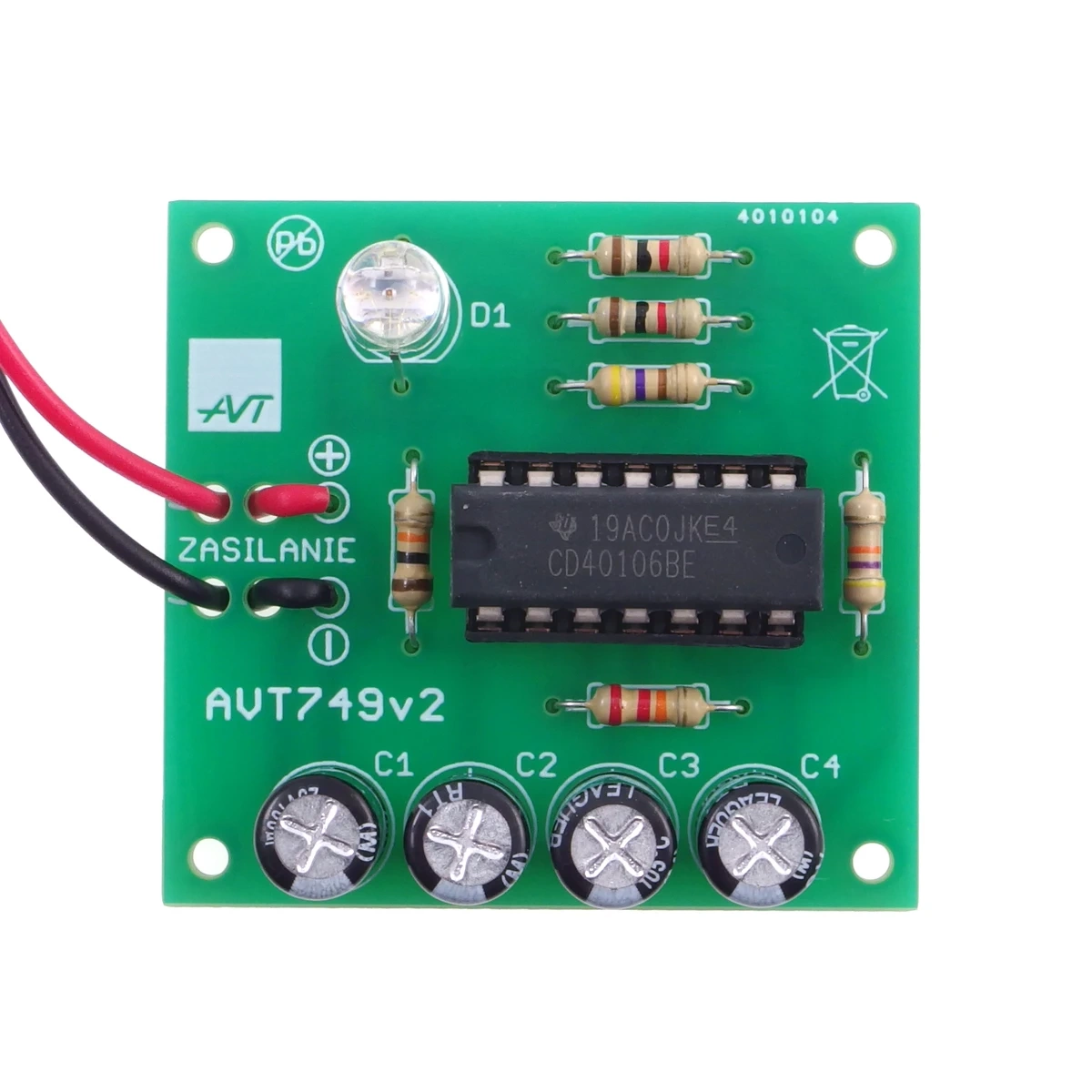

Układ zawiera 3-kolorową diodę LED. Za jej sterowanie odpowiedzialne są trzy, pracujące niezależnie generatory. Zaprojektowano je w oparciu o niezwykle popularny układ CMOS 40106. W jego strukturze znajduje się sześć inwerterów. Częstotliwości pracy generatorów wyznaczane są przez elementy RC - umożliwia to łatwą zamianę szybkości zmian kolorów. Układ dopuszcza stosowanie diody LED zarówno ze wspólną katodą jak i anodą. Łatwo można go przystosować do pracy z innym napięciem zasilającym.

Wybrane parametry:

• źródło światła - trójkolorowa dioda LED
• skokowa zmiana barwy
• siedem kolorów świecenia
• praca w trybie random - kolory zmieniane są w sposób przypadkowy

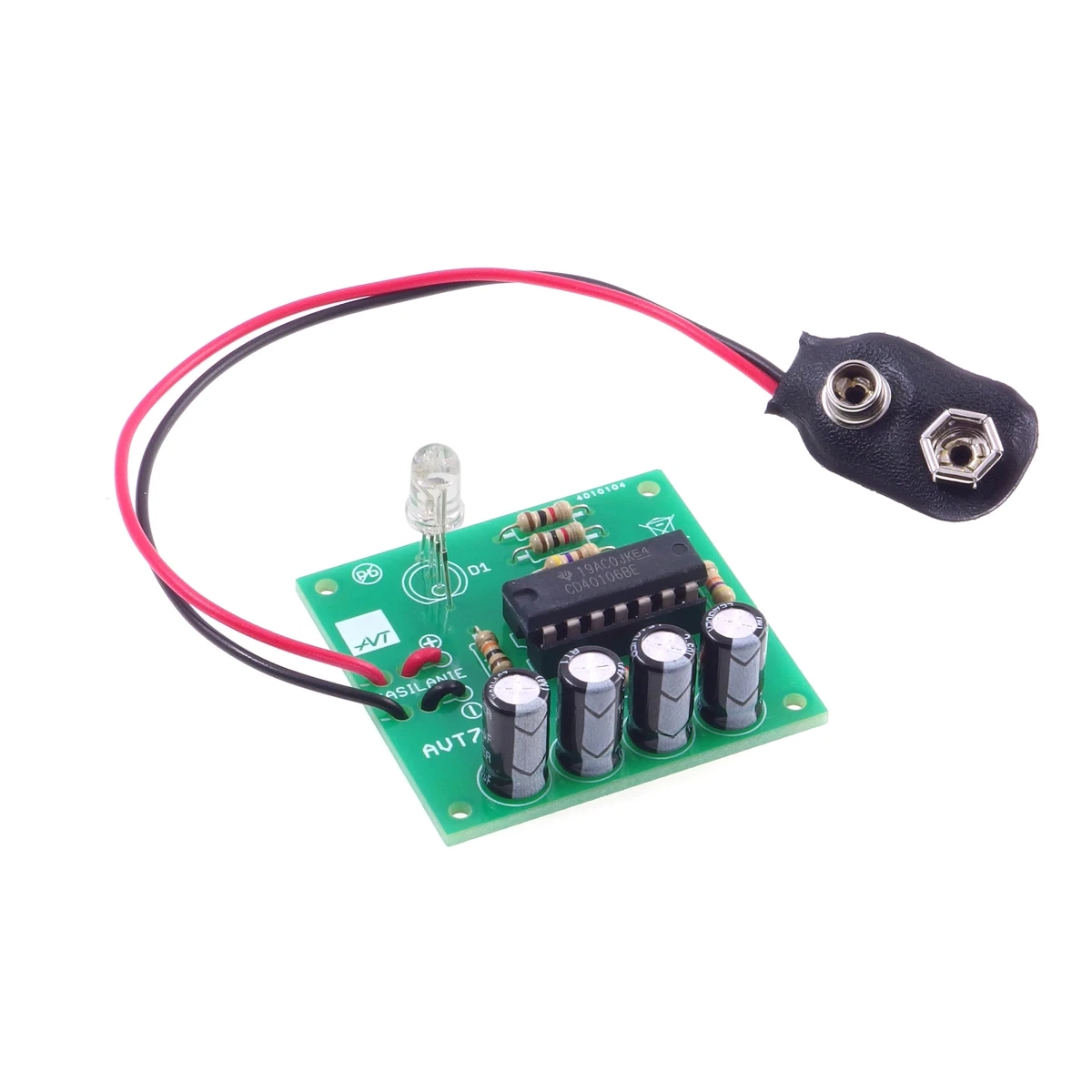

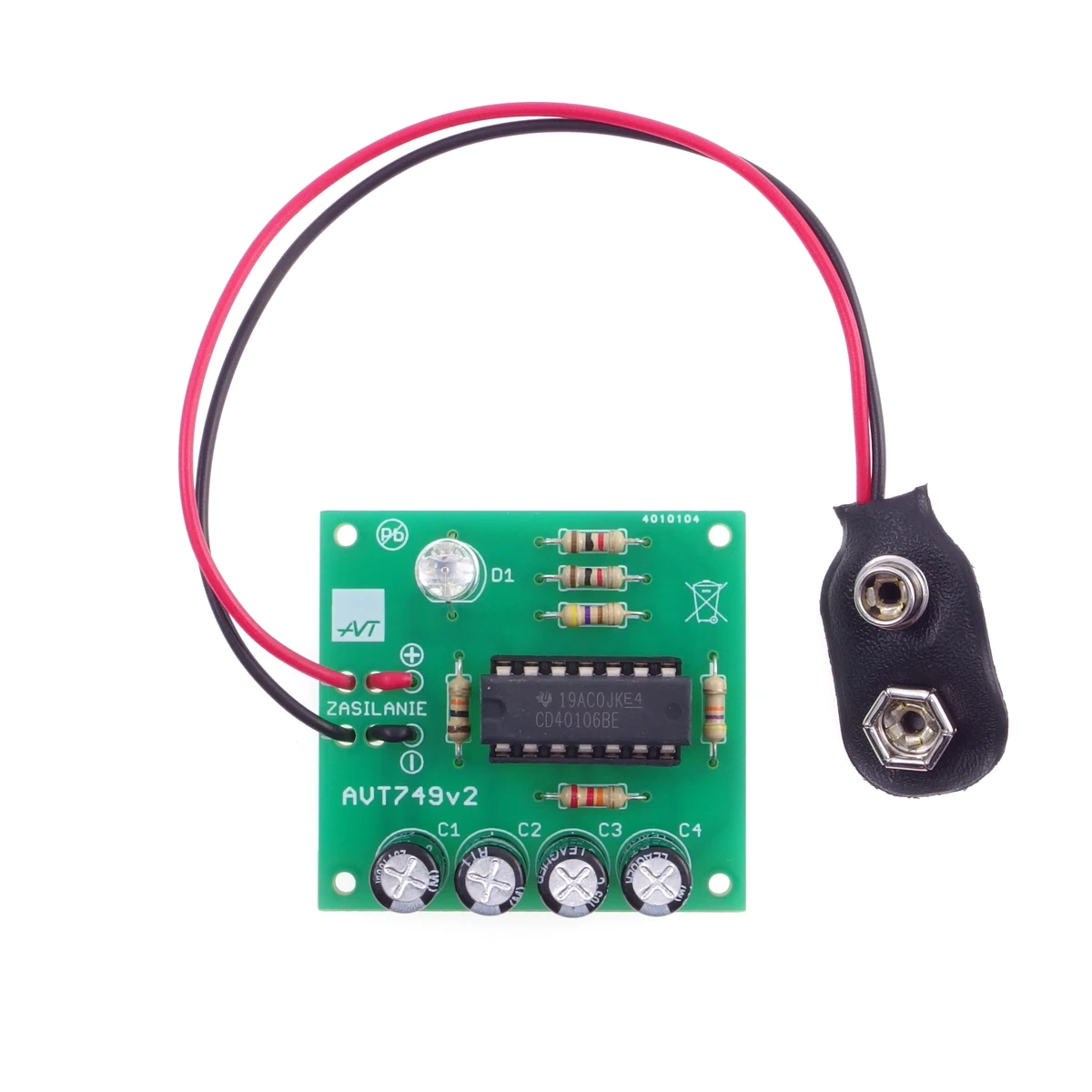

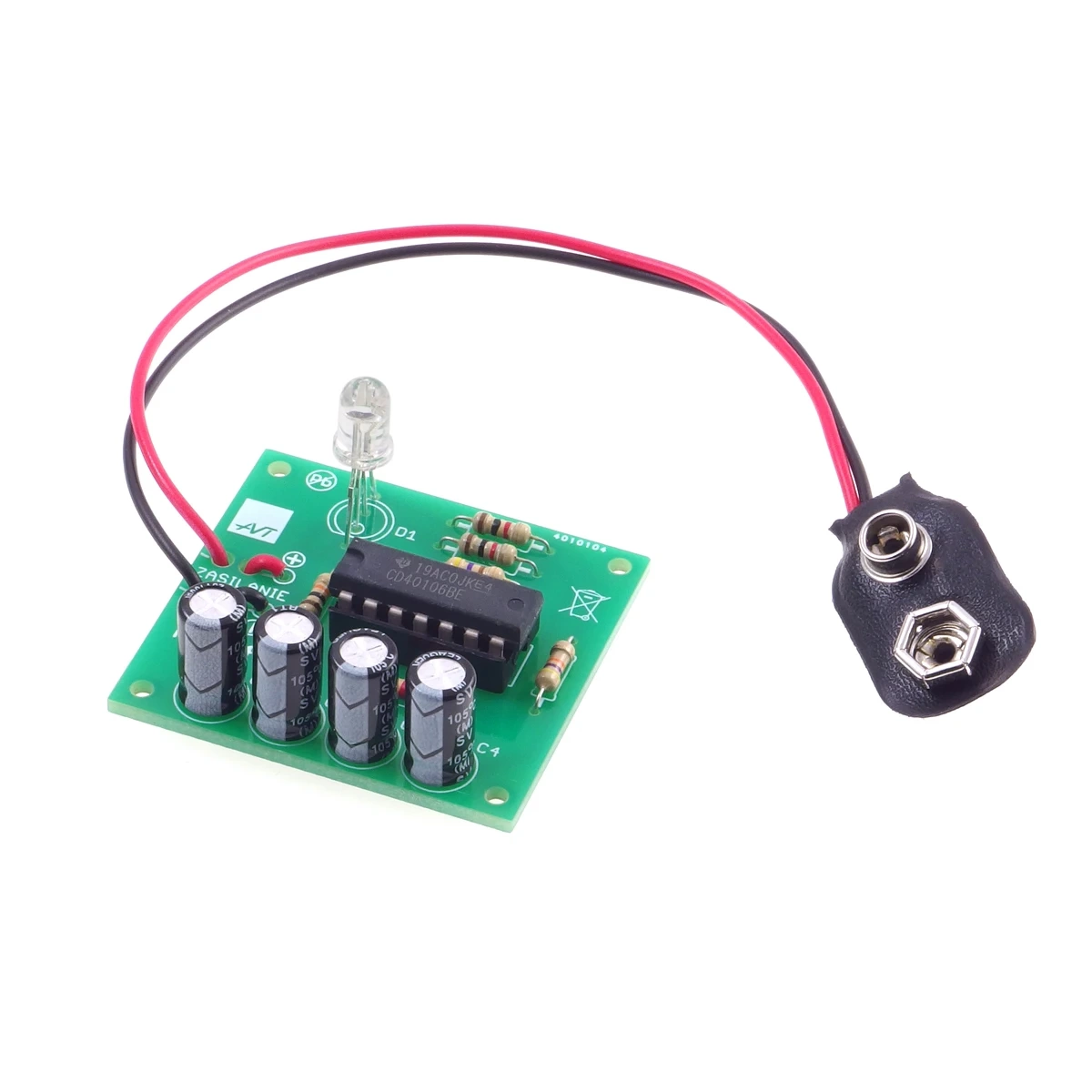

• złącze typu kijanka do baterii 9V
• zasilanie: 9 VDC
• wymiary płytki 38 x 41 mm

Projekt AVT 749 EdW 07/06
