Karta wyjść cyfrowych RS485 VCC – moduł wykonawczy AVT534
Moduł umożliwia zdalne sterowanie ośmioma wyjściami cyfrowymi przez magistralę RS485.
Moduł 8 wyjść cyfrowych z aktywnym stanem VCC
AVT534 pozwala zbudować kartę wyjść cyfrowych sterowaną przez magistralę RS485. Moduł udostępnia 8 wyjść typu aktywne VCC, czyli po załączeniu wybranego kanału na wyjściu pojawia się dodatnie napięcie zasilania obciążenia.
Projekt sprawdza się w systemach automatyki, sterowania przekaźnikami, sygnalizatorami, lampkami i innymi odbiornikami wymagającymi zdalnego załączania. Dwukierunkowa komunikacja pozwala ustawiać stan pojedynczych wyjść, sterować wszystkimi kanałami jednocześnie oraz odczytywać aktualny stan wyjść.
Karta techniczna
AVT534
Karta 8 wyjść cyfrowych RS485 z mikrokontrolerem PIC16F84A, interfejsem MAX485, driverem UDN2981A i aktywnym stanem wyjściowym VCC.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | karta wyjść cyfrowych RS485, stan aktywny VCC |
| Liczba wyjść | 8 wyjść cyfrowych |
| Stan aktywny wyjścia | VCC, podanie dodatniego napięcia zasilania obciążenia |
| Stan nieaktywny wyjścia | wysoka impedancja |
| Maksymalny prąd jednego wyjścia | 0,5 A |
| Maksymalne napięcie wyjściowe | 50 V |
| Układ wykonawczy | UDN2981A, 8 stopni wyjściowych |
| Zabezpieczenie obciążeń indukcyjnych | wewnętrzne diody zabezpieczające w UDN2981A |
| Mikrokontroler | PIC16F84A, zaprogramowany w wersji A+ |
| Taktowanie | rezonator kwarcowy 4 MHz |
| Interfejs komunikacyjny | RS485 przez MAX485 |
| Parametry komunikacji | 1200 b/s, 8 bitów danych, brak parzystości, 1 bit stopu |
| Adres domyślny modułu | znak „4” ASCII |
| Zmiana adresu | zworka JP1; powrót do adresu podstawowego przez JP2 |
| Odczyt stanu wyjść | pojedyncze wyjście lub wszystkie 8 wyjść jednocześnie |
| Sterowanie wyjściami | pojedynczy kanał lub wszystkie wyjścia jednocześnie |
| Układ resetu | DS1813 |
| Stabilizator napięcia | LM7805 |
| Zasilanie modułu | 9…15 V DC, podczas uruchomienia około 9 V / 100 mA |
| Złącza wyjściowe | CON1…CON4, ARK2 raster 5 mm |
| Złącze zasilania obciążeń | CON5, masa układów sterowanych i VCC układu UDN2981A |
| Złącze RS485 | CON6, linie A i B |
| Złącze zasilania modułu | CON7 |
| Maksymalna długość magistrali | do 1200 m |
| Współpraca z modułami | AVT530, AVT530/USB oraz moduły serii Klocki RS485 |
| Wymiary płytki PCB | 77×55 mm |

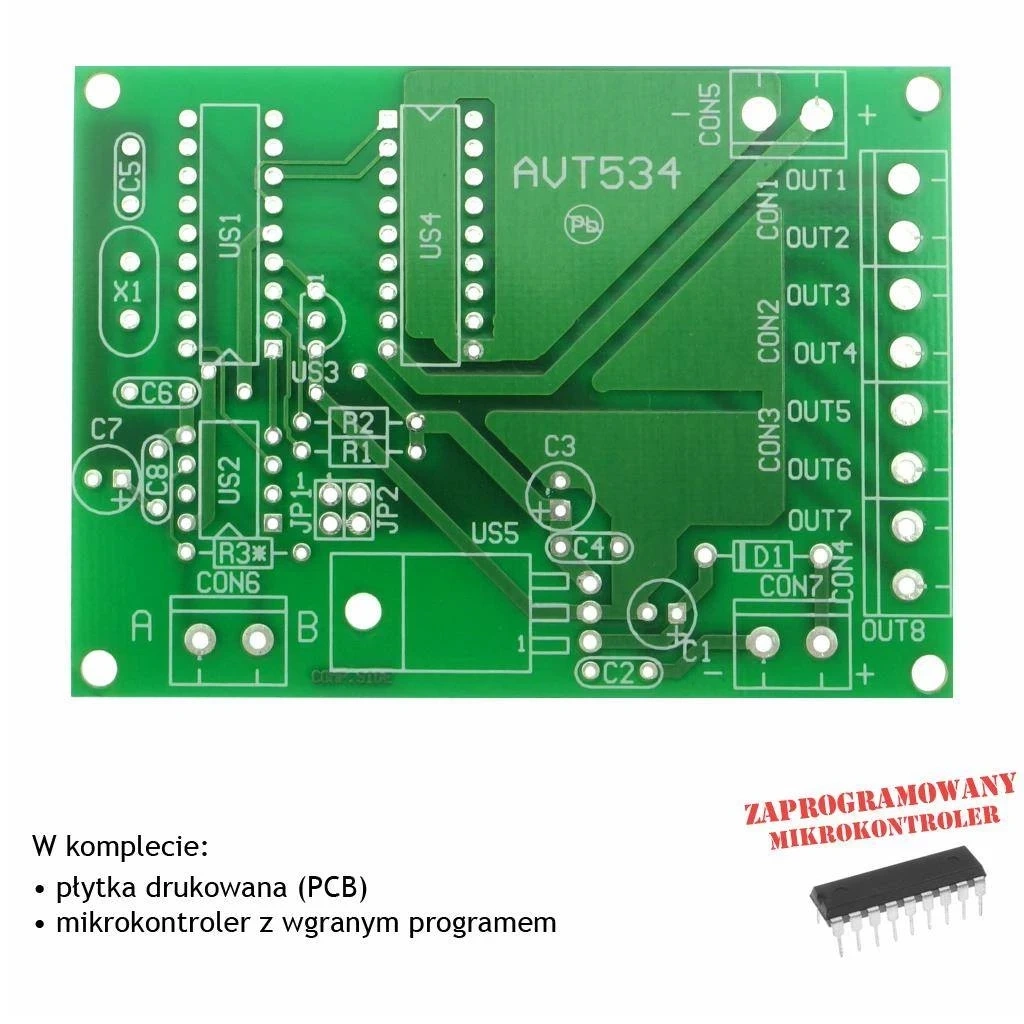

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT534 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler PIC16F84A przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 10 kΩ
- R3*: 120 Ω, według opisu
- C1: 220 µF / 25 V
- C2, C4: 100 nF
- C3: 100 µF / 16 V
- C5, C6: 30 pF
- C7: 47 µF / 16 V
- C8: 100 nF
- D1: 1N4007
- US1: PIC16F84A, zaprogramowany
- US2: MAX485
- US3: DS1813
- US4: UDN2981A
- US5: LM7805
- CON1-CON7: ARK2, raster 5 mm
- JP1, JP2: goldpin 1×2 + jumper
- X1: kwarc 4 MHz
- Podstawka DIP8: 1 szt.
- Podstawka DIP18: 2 szt.
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować PIC16F84A do podstawowego uruchomienia karty.
Wyjścia karty podają napięcie VCC doprowadzone do części wykonawczej UDN2981A. Dzięki temu moduł może sterować odbiornikami zasilanymi innym napięciem niż logika 5 V, pod warunkiem zachowania limitu napięcia, prądu i mocy układu wykonawczego.
Rezystor terminujący R3 należy montować tylko w jednym module, najbardziej oddalonym od konwertera RS485. Połączenia magistrali trzeba prowadzić konsekwentnie: A do A, B do B.
Uwaga: Wyjścia karty mogą podawać napięcie do 50 V i prąd do 0,5 A na kanał, ale nie wolno przekraczać maksymalnej mocy całego układu UDN2981A. Przy sterowaniu przekaźnikami i innymi odbiornikami indukcyjnymi należy zadbać o poprawne zasilanie obciążeń, wspólną masę oraz właściwe prowadzenie przewodów.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler PIC16F84A. Pozostałe elementy trzeba skompletować osobno.
Po załączeniu wybranego kanału na wyjściu pojawia się dodatnie napięcie VCC doprowadzone do części wykonawczej. Po wyłączeniu wyjście przechodzi w stan wysokiej impedancji.
Wyjścia mogą sterować odbiornikami do 0,5 A na kanał i napięciem do 50 V, z zachowaniem limitu mocy układu UDN2981A. Dzięki wewnętrznym diodom można sterować także obciążeniami indukcyjnymi, na przykład przekaźnikami.
Tak. Komendy modułu pozwalają odczytać stan pojedynczego wyjścia albo wszystkich ośmiu wyjść jednocześnie.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Układ MAX485, DS1813, UDN2981A, LM7805, złącza, rezonator, elementy bierne, podstawki i pozostałe elementy należy dobrać osobno według wykazu.
Tak. Karta współpracuje z konwerterami AVT530, AVT530/USB oraz z modułami serii Klocki RS485.
