Kamera inspekcyjna endoskopowa 5 m z ekranem IPS 2,4″ – Noyafa NF-613
- Kompaktowa kamera inspekcyjna z sondą o długości 5 m, głowicą 8 mm i ekranem IPS 2,4″. Noyafa NF-613 umożliwia kontrolę wnętrza maszyn, instalacji, kanałów, przewodów i innych trudno dostępnych przestrzeni.
Noyafa NF-613 – kamera inspekcyjna do kontroli trudno dostępnych miejsc

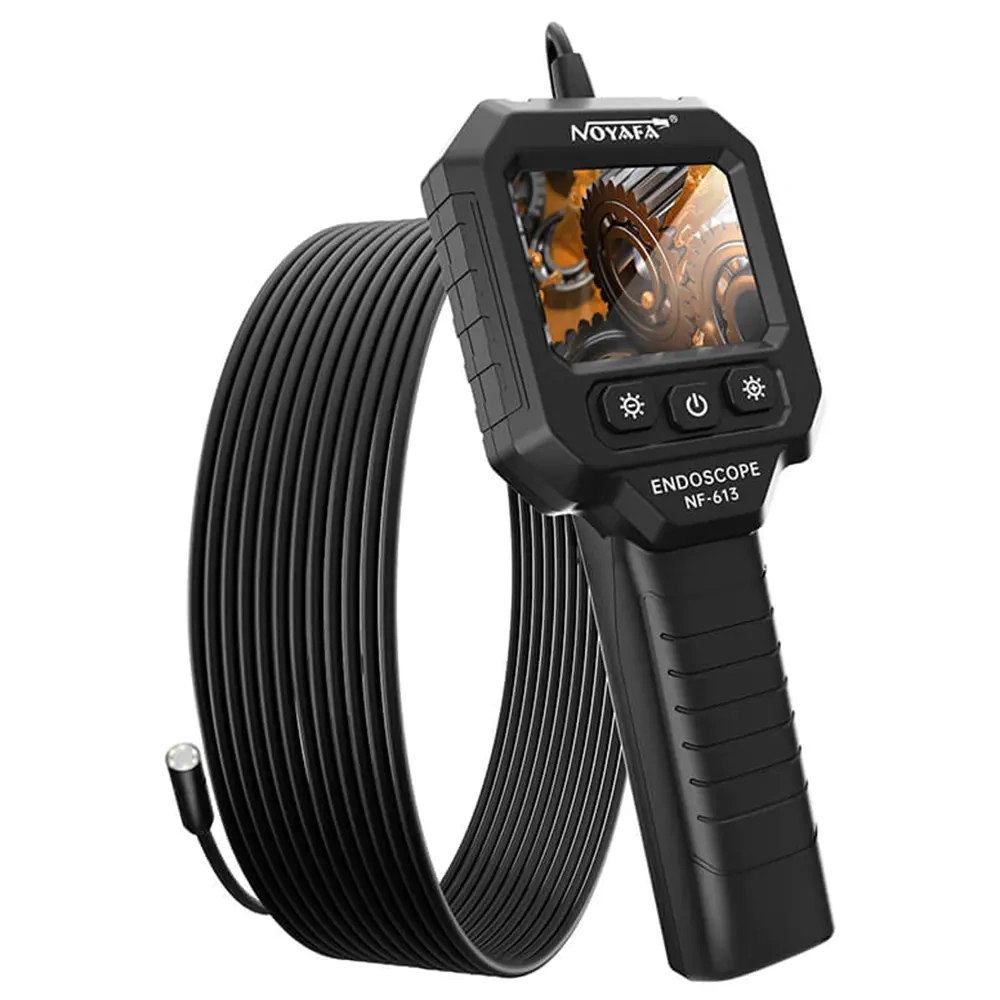

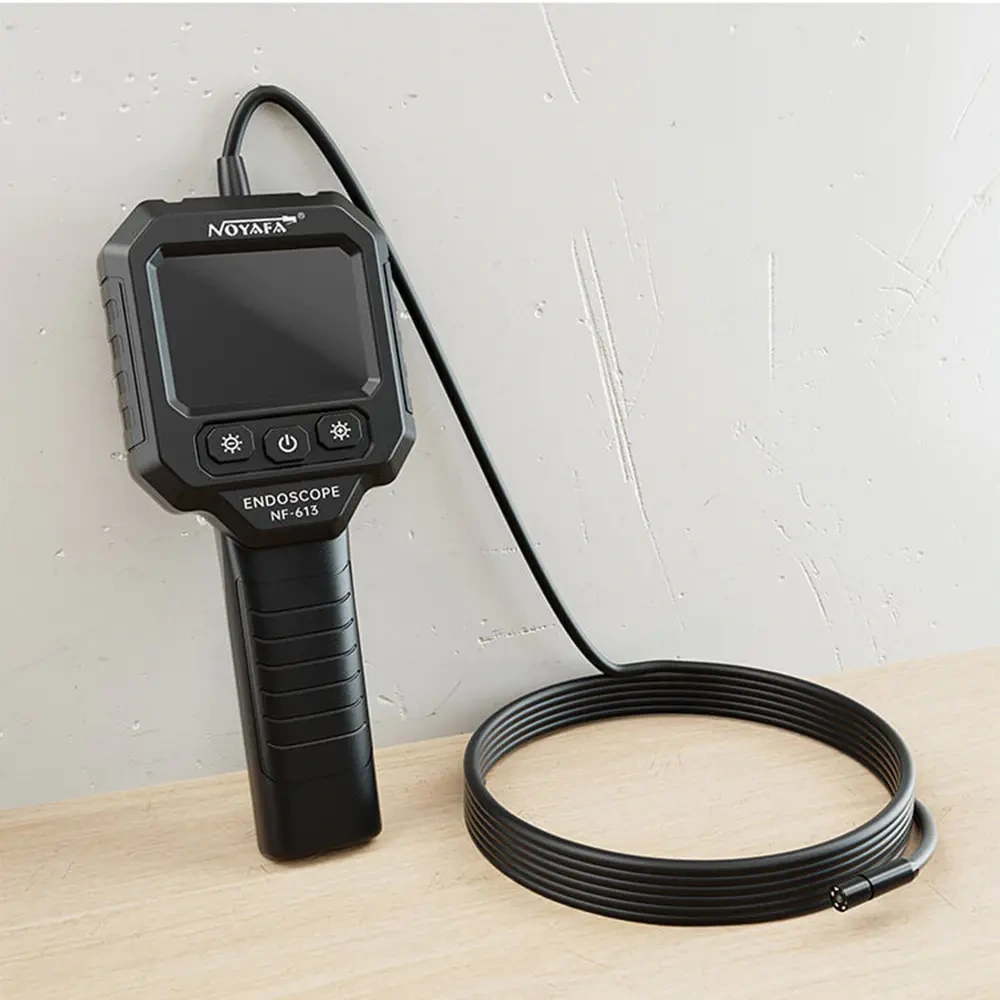

Noyafa NF-613 to ręczny endoskop przemysłowy wyposażony w elastyczną sondę o długości 5 m oraz kamerę o średnicy 8 mm. Urządzenie pozwala oglądać wnętrza maszyn, obudów, kanałów wentylacyjnych, instalacji i elementów pojazdów bez konieczności ich pełnego demontażu.

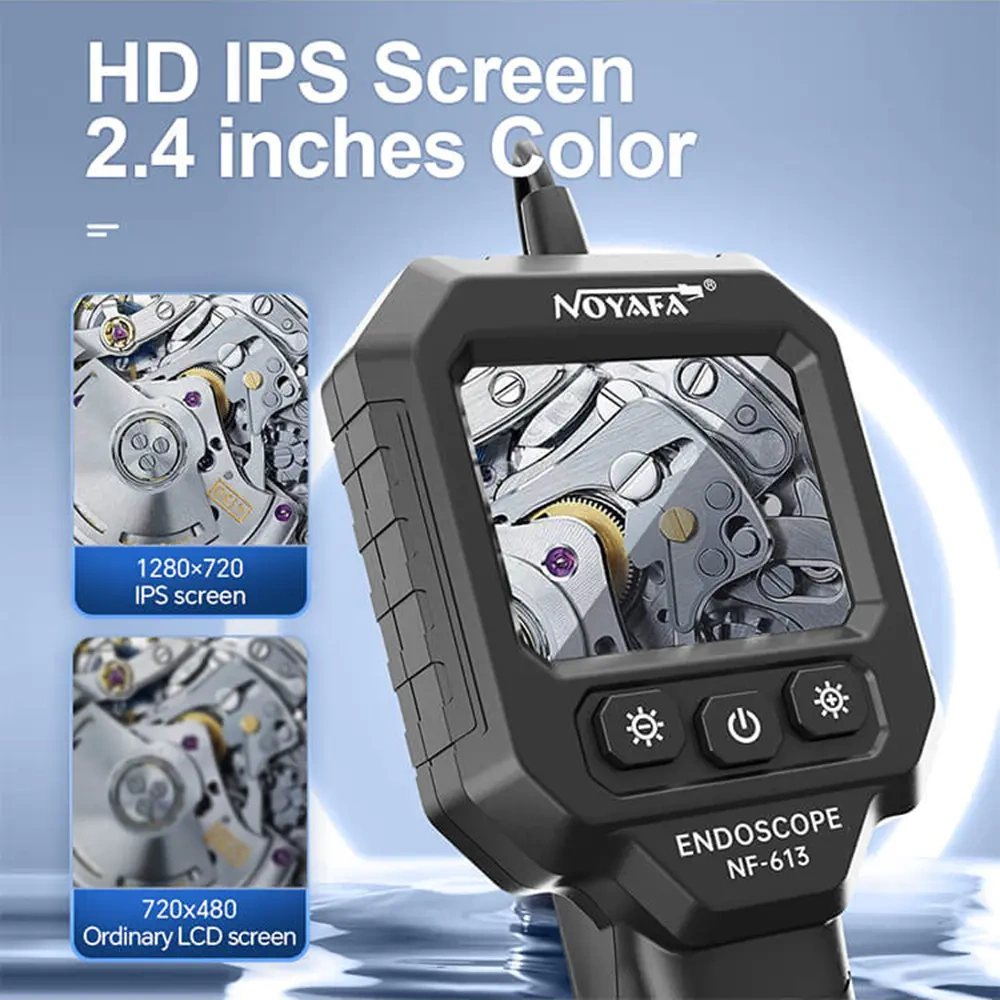

Obraz z kamery jest wyświetlany bezpośrednio na kolorowym ekranie IPS o przekątnej 2,4″ i rozdzielczości 1280 × 720 px. Urządzenie nie wymaga podłączania telefonu, komputera ani dodatkowego monitora, dlatego wynik inspekcji można oceniać od razu na miejscu.

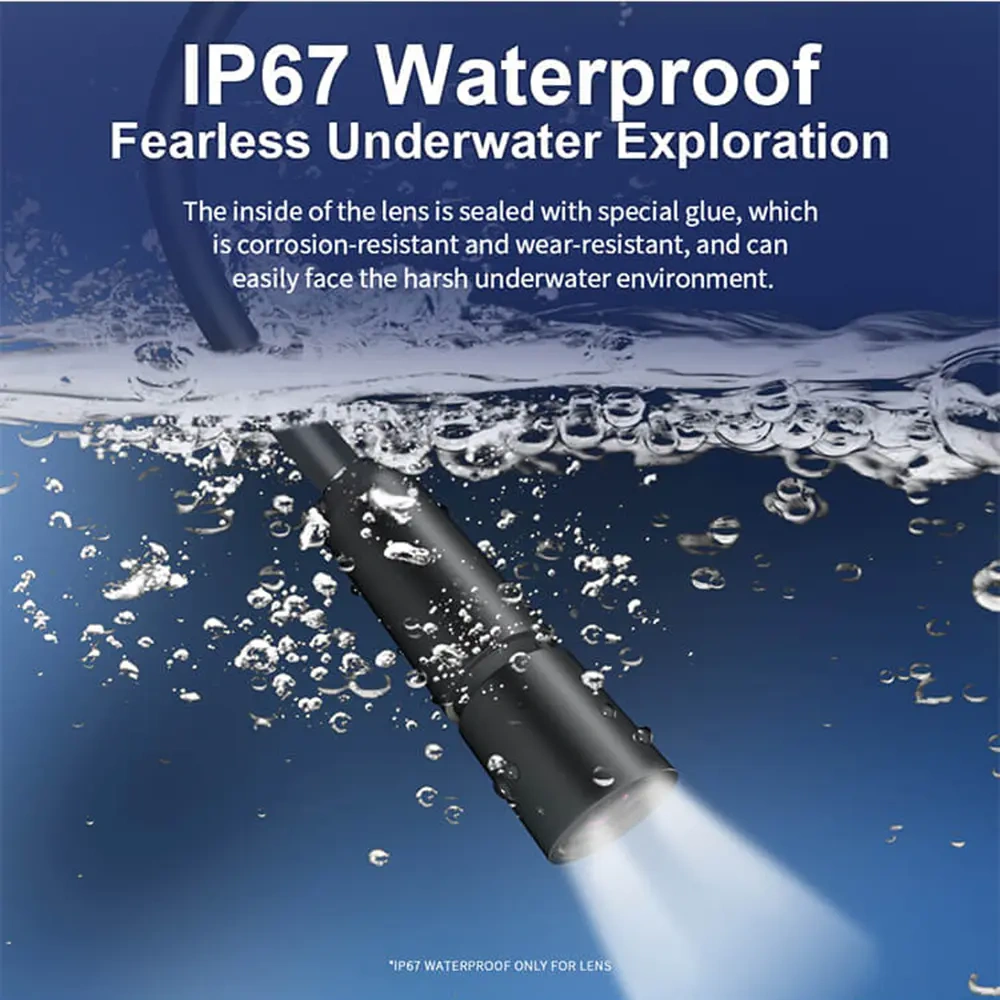

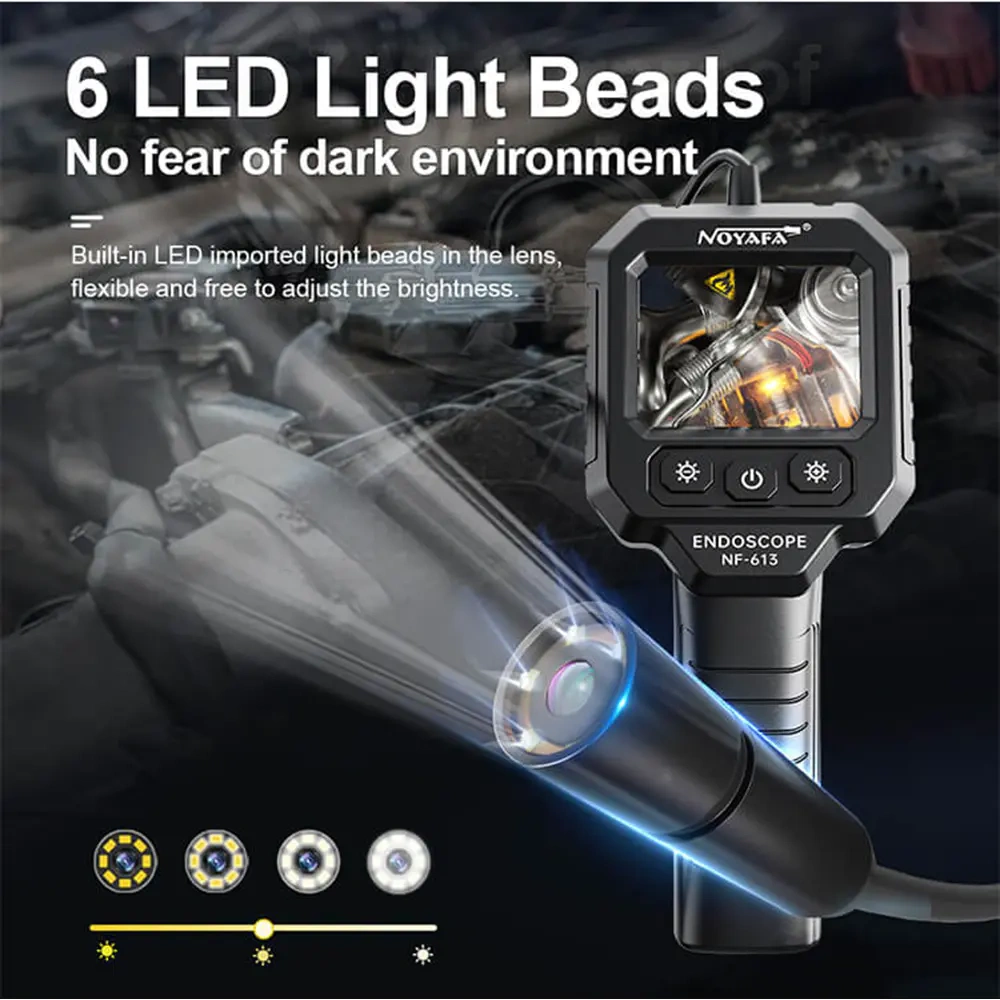

Wokół obiektywu umieszczono 6 diod LED z regulacją jasności. Ułatwiają one obserwację wnętrza ciemnych przestrzeni, w których nie dociera światło zewnętrzne. Głowica kamery ma klasę ochrony IP67, dzięki czemu może pracować w warunkach narażenia na wodę i pył. Klasa IP67 dotyczy części pomiarowej z kamerą, a nie całego urządzenia.
Najważniejsze cechy
- podgląd obrazu na wbudowanym kolorowym ekranie
- długa sonda umożliwiająca kontrolę głębiej położonych elementów
- kamera o małej średnicy ułatwiająca wprowadzanie do wąskich otworów
- 6 diod LED do oświetlania ciemnych przestrzeni
- regulacja jasności oświetlenia przy kamerze
- obsługa za pomocą trzech przycisków umieszczonych pod ekranem
- ręczna obudowa z profilowanym uchwytem
- możliwość prowadzenia inspekcji bez telefonu i dodatkowych aplikacji
- zasilanie z wbudowanego akumulatora
Zastosowanie
- kontrola komór silnika i trudno dostępnych elementów pojazdów
- oględziny wnętrza maszyn i mechanizmów
- sprawdzanie kanałów wentylacyjnych i instalacji klimatyzacyjnych
- kontrola przestrzeni za obudowami i panelami
- inspekcja rur i przewodów o odpowiedniej średnicy
- lokalizowanie zanieczyszczeń uszkodzeń i ciał obcych
- kontrola instalacji elektrycznych po odłączeniu zasilania
- prace serwisowe montażowe i diagnostyczne
Specyfikacja techniczna
- producent: Noyafa
- model: NF-613
- typ urządzenia: ręczna kamera inspekcyjna
- długość sondy: 5 m
- średnica głowicy kamery: 8 mm
- przekątna ekranu: 2,4″
- typ wyświetlacza: kolorowy ekran IPS
- rozdzielczość obrazu: 1280 × 720 px
- oświetlenie kamery: 6 diod LED
- regulacja jasności diod LED: tak
- klasa ochrony głowicy kamery: IP67

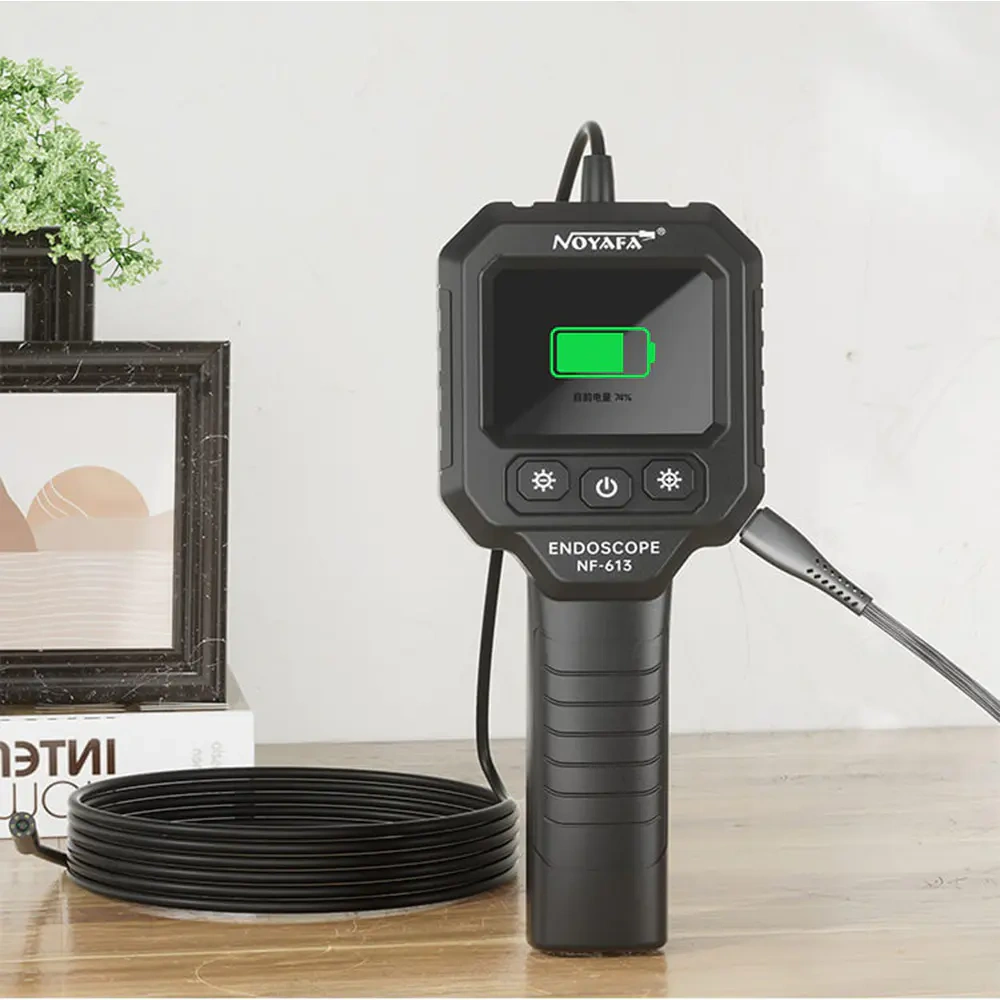

- zasilanie: wbudowany akumulator
- kolor obudowy: czarny
W zestawie
- kamera inspekcyjna Noyafa NF-613 z sondą 5 m
- kabel USB-C do ładowania
Warto wiedzieć – od czego zależy jakość obrazu z endoskopu?
W kamerze inspekcyjnej o jakości obserwacji nie decyduje wyłącznie rozdzielczość ekranu. Duże znaczenie mają również odległość obiektywu od badanego elementu, ilość światła, czystość osłony obiektywu i sposób ustawienia sondy.
Umieszczenie kamery zbyt blisko powierzchni może spowodować utratę ostrości. Z kolei ustawienie maksymalnej jasności diod LED przy jasnym lub metalicznym obiekcie może prowadzić do powstawania refleksów i prześwietlenia obrazu. Najlepszy efekt uzyskuje się przez stopniowe zbliżanie sondy i dopasowanie poziomu oświetlenia do warunków wewnątrz kontrolowanej przestrzeni.
Podczas inspekcji warto przesuwać sondę powoli. Szybkie ruchy utrudniają rozpoznanie drobnych pęknięć, luzów, osadów i śladów zużycia. Przed rozpoczęciem pracy należy także sprawdzić, czy osłona obiektywu jest czysta.
Na co zwrócić uwagę przed zakupem?
Przed wyborem endoskopu należy sprawdzić, czy głowica o średnicy 8 mm zmieści się w kontrolowanym otworze. Trzeba uwzględnić nie tylko średnicę samego wejścia, ale również zwężenia, kolanka i przeszkody znajdujące się dalej w instalacji.
Sonda o długości 5 m ułatwia inspekcję głębokich przestrzeni, jednak sposób jej prowadzenia zależy od przebiegu kanału i liczby zakrętów. Urządzenie nie zastępuje mierników elektrycznych ani przyrządów do lokalizowania przewodów. W instalacjach elektrycznych kamerę należy stosować po odłączeniu napięcia.
Klasa IP67 odnosi się do głowicy kamery. Rękojeści z ekranem nie należy zanurzać ani wystawiać na bezpośrednie działanie wody.
Najczęściej zadawane pytania
Nie. Obraz z kamery jest wyświetlany bezpośrednio na wbudowanym ekranie IPS o przekątnej 2,4″.
Głowica kamery ma klasę ochrony IP67. Nie oznacza to jednak, że można zanurzać rękojeść z ekranem. Przed inspekcją należy również upewnić się, że warunki pracy nie przekraczają możliwości mechanicznych sondy.
Nie. Przy jasnych i metalicznych powierzchniach zbyt intensywne światło może powodować odbicia i prześwietlenie obrazu. Jasność należy dopasować do odległości kamery i rodzaju oglądanego materiału.
Nie. Otwór powinien mieć średnicę większą niż 8 mm. Należy też uwzględnić ewentualne zwężenia i zakręty występujące dalej w kontrolowanym kanale.
Najczęstszą przyczyną jest zbyt mała odległość kamery od badanego elementu zabrudzona osłona obiektywu albo niewłaściwie ustawiona jasność diod LED. Rozdzielczość ekranu nie eliminuje ograniczeń układu optycznego.
Nie należy wprowadzać sondy do instalacji pozostającej pod napięciem. Przed rozpoczęciem inspekcji obwód trzeba wyłączyć zabezpieczyć przed ponownym załączeniem i potwierdzić brak napięcia odpowiednim miernikiem.
