Tranzystor unipolarny IRF9640 z kanałem P w obudowie TO-220

Tranzystor polowy z kanałem P, napięcie dren-źródło 200 V, prąd drenu 11 A. W odróżnieniu od tranzystora bipolarnego steruje się go napięciem bramki, a nie prądem — bramka nie pobiera prądu w stanie ustalonym, tylko ładuje się przy przełączaniu.

Rezystancja kanału w stanie przewodzenia wynosi 0,5 Ω. To ona decyduje o stratach: przy prądzie roboczym moc tracona w tranzystorze rośnie z kwadratem prądu, więc niższa rezystancja oznacza mniej ciepła i mniejszy radiator. Podana wartość odnosi się do pełnego wysterowania bramki.

Specyfikacja techniczna

• typ: tranzystor unipolarny, MOSFET
• kanał: P
• napięcie dren-źródło: 200 V
• prąd drenu: 11 A
• rezystancja kanału: 0,5 Ω
• moc strat: 125 W

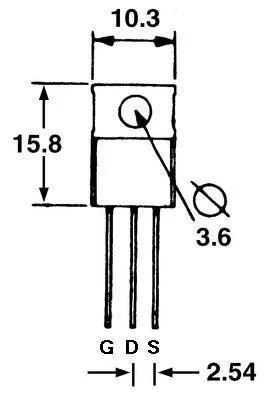

• obudowa: TO-220
• montaż: przewlekany
