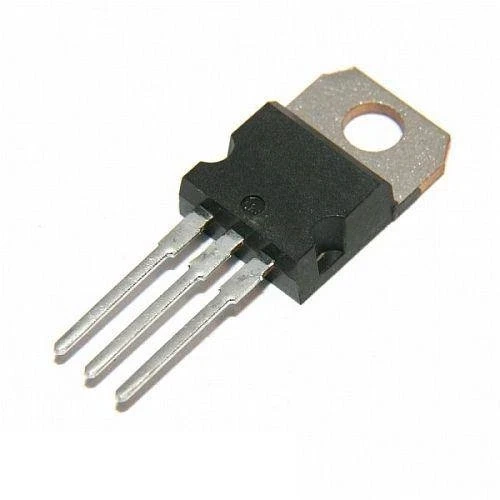

Tranzystor unipolarny IRF9530N z kanałem P w obudowie TO-220AB

Tranzystor polowy z kanałem P, napięcie dren-źródło -100 V, prąd drenu -14 A. W odróżnieniu od tranzystora bipolarnego steruje się go napięciem bramki, a nie prądem — bramka nie pobiera prądu w stanie ustalonym, tylko ładuje się przy przełączaniu.

Rezystancja kanału w stanie przewodzenia wynosi 0,20 Ω. To ona decyduje o stratach: moc tracona w tranzystorze rośnie z kwadratem prądu, więc niższa rezystancja oznacza mniej ciepła i mniejszy radiator. Podana wartość odnosi się do pełnego wysterowania bramki napięciem -10 V.

Obudowa TO-220AB odprowadza ciepło przy mocach do około pięćdziesięciu watów, powyżej tej wartości radiator staje się elementem decydującym o rzeczywistej obciążalności układu.

Specyfikacja techniczna

• typ: tranzystor unipolarny, MOSFET
• kanał: P
• oznaczenie: IRF9530N
• napięcie dren-źródło: -100 V
• prąd drenu: -14 A przy 25°C obudowy
• rezystancja kanału: 0,20 Ω
• moc strat: 79 W
• napięcie bramka-źródło: ±20 V
• temperatura złącza: do 175°C
• obudowa: TO-220AB
• producent: Infineon, marka International Rectifier
• montaż: przewlekany

Kanał P przewodzi, gdy napięcie bramki jest niższe od napięcia źródła, dlatego tranzystor stosuje się w kluczach po stronie dodatniej zasilania. Sterowanie wymaga wtedy układu przesuwającego poziom, bo źródło znajduje się na potencjale zasilania, a nie masy.
