Inteligentna lampka nocna dla dzieci aktywowana dźwiękiem - zlutowany KIT AVT 2485
- Lampka nocna reaguje na głośniejszy dźwięk, świeci żółtozielonym światłem i płynnie wygasa po czasie. AVT2485 C to zlutowany układ do poprawnego podłączenia i integracji w obudowie.

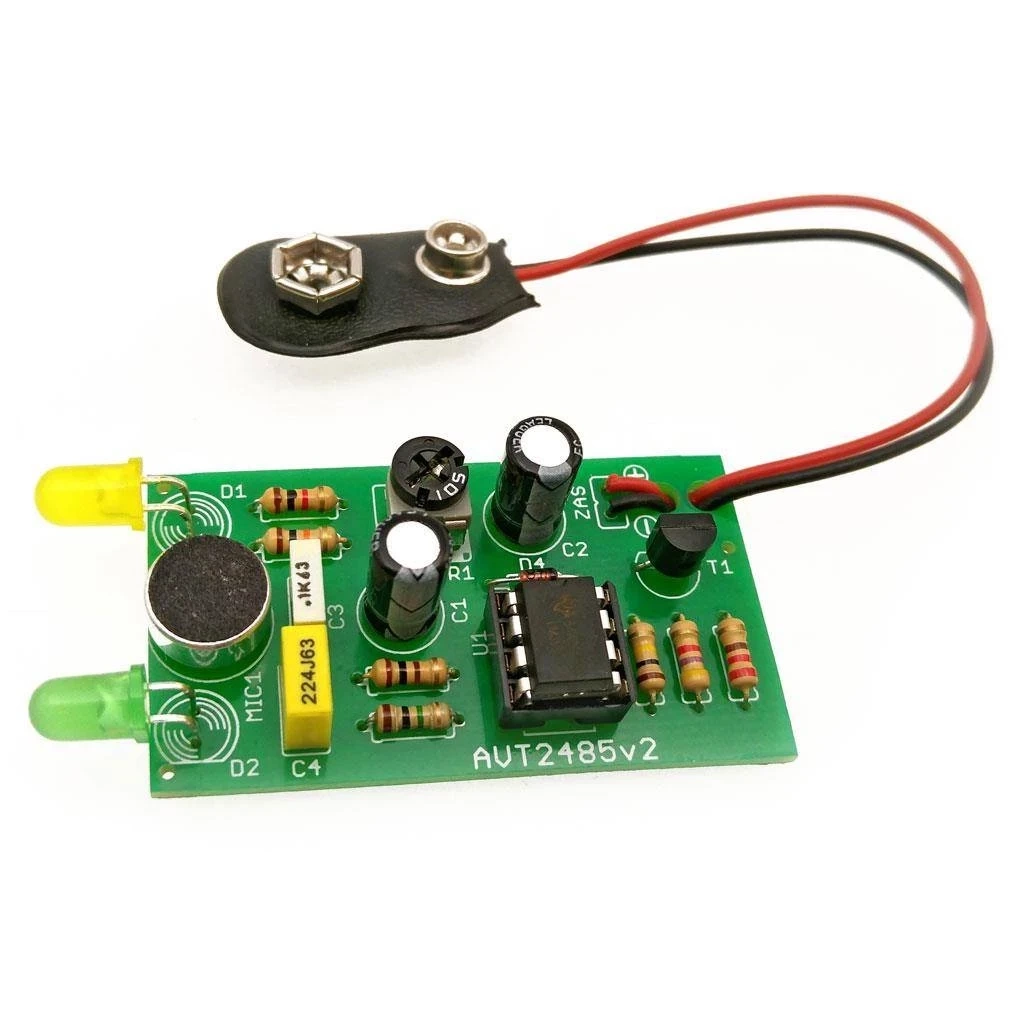

Lampka nocna aktywowana dźwiękiem - zlutowany AVT2485
Zlutowany układ lampki nocnej LED, który reaguje na głośniejszy dźwięk i płynnie wygasza światło po czasie.
Zlutowana lampka LED reagująca na dźwięk
AVT2485 to lampka nocna, która w stanie spoczynku ma wygaszone diody LED. Pojawienie się głośniejszego dźwięku powoduje ich zaświecenie na dłuższy czas, a następnie powolne i płynne wygaszenie.
Układ świeci spokojnym, żółtozielonym światłem, ma wbudowany mikrofon elektretowy i pozwala ustawić czułość reakcji potencjometrem PR1. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, zasilenia i integracji w obudowie lub własnej aplikacji oświetleniowej.
Karta techniczna
AVT2485
Zlutowana lampka nocna LED z mikrofonem elektretowym, regulowaną czułością i płynnym wygaszaniem światła.
| Kod projektu | AVT2485 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | inteligentna lampka nocna aktywowana dźwiękiem |
| Źródło światła | diody LED: żółta i zielona |
| Czujnik dźwięku | mikrofon elektretowy |
| Regulacja | czułość ustawiana potencjometrem PR1 |
| Układ scalony | LM358 |
| Zasilanie | 6–12 V DC |
| Pobór prądu w spoczynku | około 1 mA |
| Wymiary płytki PCB | 28×50 mm |
Wersja
AVT2485 C – zlutowany układ. Wersja zawiera zmontowaną inteligentną lampkę nocną przeznaczoną do poprawnego podłączenia, zasilenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest samodzielnym gotowym urządzeniem. Wymaga poprawnego podłączenia zasilania oraz montażu w obudowie albo własnej aplikacji.
Czułość reakcji na dźwięk ustawia się potencjometrem PR1. Pozwala to dopasować działanie lampki do poziomu hałasu w konkretnym pomieszczeniu.
Czas gaśnięcia wynika z pracy R5 i C2: po ustaniu głośniejszego dźwięku kondensator ładuje się przez rezystor, a diody LED stopniowo gasną.
Układ wymaga zasilania 6–12 V DC. Ze względu na pobór prądu w spoczynku około 1 mA dokumentacja wskazuje raczej zasilacz niż baterię; bateria 9 V zapewnia około 100 godzin pracy.
Uwaga: AVT2485 C wymaga zasilania napięciem stałym 6–12 V DC. Przed podłączeniem należy sprawdzić polaryzację zasilania i sposób mechanicznego zabezpieczenia układu w docelowej obudowie.
Najczęściej zadawane pytania
AVT2485 C to zlutowany układ inteligentnej lampki nocnej. Wymaga poprawnego podłączenia zasilania oraz integracji w obudowie lub własnej aplikacji oświetleniowej.
Do wykonania lampki LED, która świeci tylko wtedy, gdy jest potrzebna: po głośniejszym dźwięku załącza światło, a następnie płynnie je wygasza.
Nie. Wersja C jest zlutowanym układem elektronicznym przeznaczonym do poprawnego podłączenia, zasilenia i montażu w docelowej obudowie lub aplikacji.
Nie. Lampka pracuje analogowo na układzie LM358, mikrofonie elektretowym i elementach dyskretnych.
Wymagane jest zasilanie 6–12 V DC. Dokumentacja wskazuje, że ze względu na pobór prądu w spoczynku około 1 mA korzystniejsze jest zasilanie z zasilacza niż z baterii.
