Inteligentna lampka nocna dla dzieci aktywowana dźwiękiem - PCB do projektu AVT 2485
- Lampka nocna reaguje na głośniejszy dźwięk, świeci żółtozielonym światłem i płynnie wygasa po czasie. AVT2485 A zawiera płytkę PCB 28×50 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.

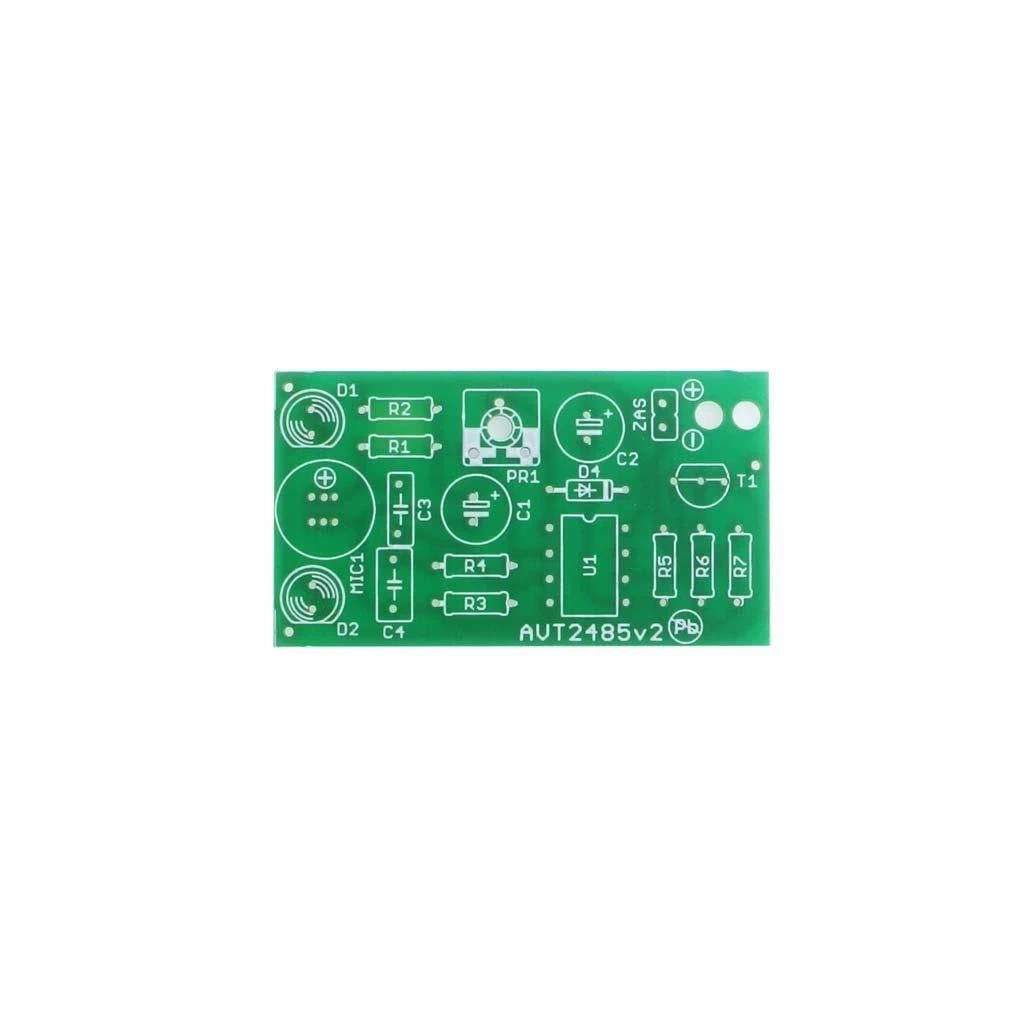

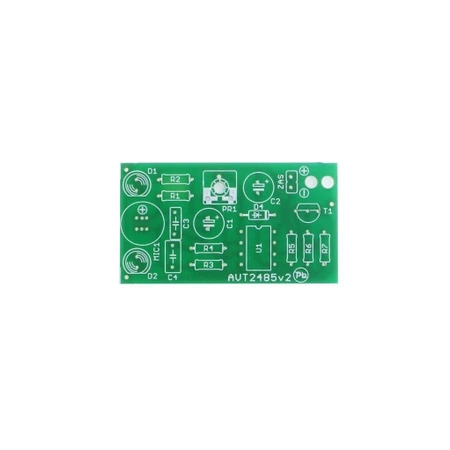

Lampka nocna aktywowana dźwiękiem - płytka PCB do AVT2485
Płytka PCB do wykonania lampki nocnej, która reaguje na głośniejszy dźwięk i płynnie wygasza diody LED.
Delikatne światło LED włączane dźwiękiem
AVT2485 to projekt inteligentnej lampki nocnej, która w stanie spoczynku ma wygaszone diody LED. Pojawienie się głośniejszego dźwięku powoduje zaświecenie lampek na dłuższy czas, a następnie ich powolne, płynne wygaszenie.
Lampka świeci spokojnym, żółtozielonym światłem. Czułość reakcji można regulować potencjometrem PR1, dlatego układ można dopasować do warunków w pokoju dziecięcym albo sypialni. Wersja A obejmuje samą płytkę PCB; elementy z wykazu należy skompletować osobno.
Karta techniczna
AVT2485
Lampka nocna LED aktywowana dźwiękiem, z wbudowanym mikrofonem elektretowym i regulacją czułości.
| Kod projektu | AVT2485 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | inteligentna lampka nocna aktywowana dźwiękiem |
| Źródło światła | diody LED: żółta i zielona |
| Czujnik dźwięku | mikrofon elektretowy |
| Regulacja | czułość ustawiana potencjometrem PR1 |
| Układ scalony | LM358 |
| Zasilanie | 6–12 V DC |
| Pobór prądu w spoczynku | około 1 mA |
| Wymiary płytki PCB | 28×50 mm |
Wersja
AVT2485 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 10 kΩ
- R2: 1 kΩ
- R3: 1 MΩ
- R4: 100 Ω
- R5: 100 kΩ
- R6: 4,7 kΩ
- R7: 220 Ω
- PR1: potencjometr montażowy 1 MΩ
- C1, C2: 100 µF
- C3: 100 nF
- C4: 220 nF
- D1: dioda LED żółta
- D2: dioda LED zielona
- D4: 1N4148
- T1: BC548 lub BC547
- U1: LM358
- M1: mikrofon elektretowy
- ZAS: złączka baterii
Notes
Układ reaguje na głośniejszy dźwięk szybkim rozładowaniem kondensatora C2 i zaświeceniem lampek pełnym światłem. Gdy nastąpi cisza, C2 ładuje się przez R5, a diody LED stopniowo gasną.
Czas gaśnięcia wyznaczają R5 i C2. Czułość wejścia mikrofonowego ustawia się potencjometrem PR1.
Montaż warto prowadzić od najmniejszych elementów, a na końcu wlutować mikrofon i diody LED. Układ zmontowany ze sprawnych elementów nie wymaga uruchamiania.
Ze względu na pobór prądu w spoczynku rzędu 1 mA zalecane jest raczej zasilanie z zasilacza 6–12 V niż z baterii. Czas pracy na baterii 9 V wynosi około 100 godzin.
Uwaga: układ wymaga zasilania napięciem stałym 6–12 V DC. Przed uruchomieniem należy sprawdzić polaryzację zasilania, kondensatorów elektrolitycznych, diod LED oraz poprawne podłączenie mikrofonu elektretowego.
Najczęściej zadawane pytania
AVT2485 A zawiera wyłącznie płytkę PCB do projektu inteligentnej lampki nocnej. Do uruchomienia układu należy samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do wykonania lampki nocnej reagującej na głośniejszy dźwięk, szczególnie tam, gdzie potrzebne jest delikatne światło LED włączane tylko w razie potrzeby.
Nie. Lampka pracuje analogowo z wykorzystaniem LM358, mikrofonu elektretowego i elementów dyskretnych, bez mikrokontrolera i bez programu.
Tak. Czułość ustawia się potencjometrem PR1, co pozwala dopasować reakcję lampki do warunków w pomieszczeniu.
Układ wymaga zasilania napięciem stałym 6–12 V DC. Dokumentacja zaleca raczej zasilacz niż baterię; czas pracy na baterii 9 V wynosi około 100 godzin.
