Impulsator kątowy ED1611-12C12-20FL BCD z osią 19 mm do montażu PCB
Kątowy impulsator BCD ED1611-12C12-20FL do montażu na płytce

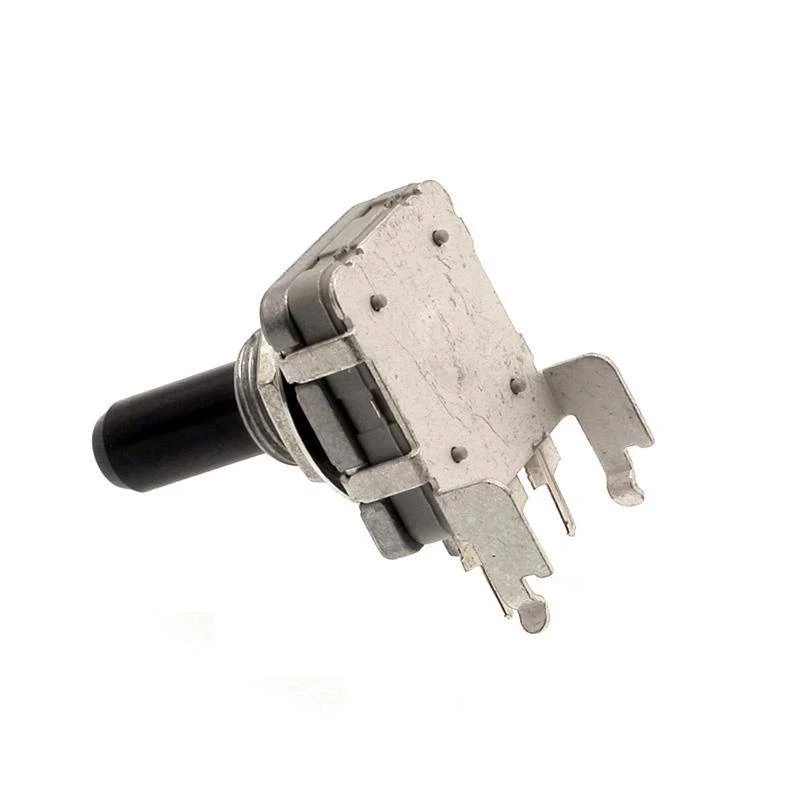

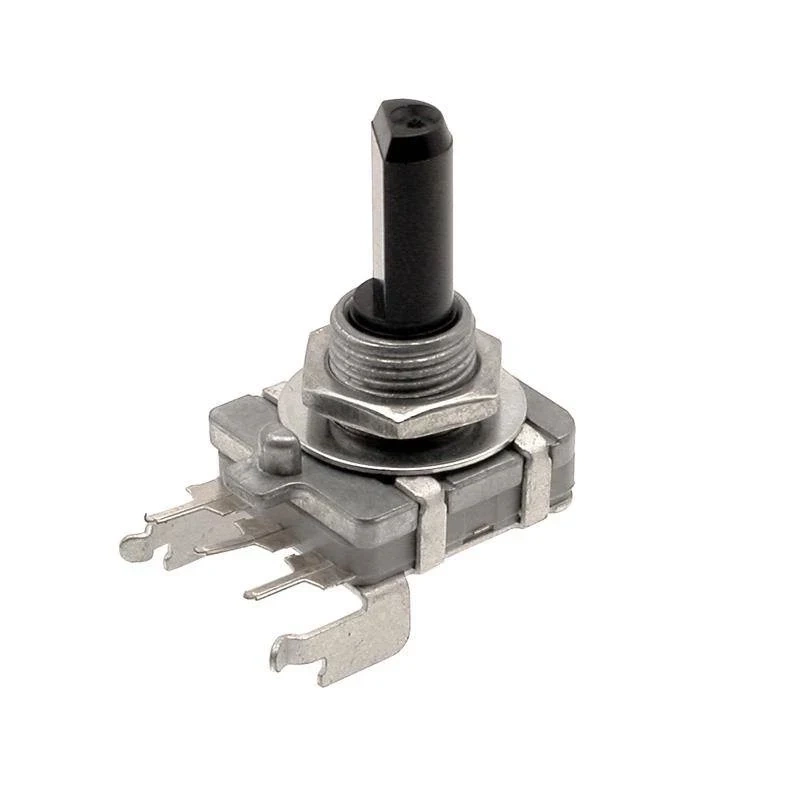

Impulsator ED1611-12C12-20FL jest elementem nastawczym z kodem BCD, przeznaczonym do montażu na płytce drukowanej pod kątem 90°.
Korpus ma wysokość 6 mm, a ścięta oś długość 19 mm. Impulsator jest wyposażony w śrubę mocującą i współpracuje z wybranymi seriami gałek.
Najważniejsze cechy
- Kod wyjściowy BCD
- Montaż kątowy 90° na PCB
- Korpus o wysokości 6 mm
- Ścięta oś o długości 19 mm
- Śruba mocująca
Zastosowanie
Impulsator sprawdzi się jako ręczny element wyboru lub nastawy w urządzeniach elektronicznych, w których sygnał ma być odczytywany w kodzie BCD.
- Panele sterujące i nastawcze
- Urządzenia z montażem elementu przy krawędzi płytki
- Konstrukcje wymagające obsługi za pomocą gałki
Specyfikacja techniczna
- Model: ED1611-12C12-20FL
- Typ produktu: impulsator / enkoder nastawczy
- Kod: BCD
- Wysokość korpusu: 6 mm
- Długość osi: 19 mm
- Montaż: do PCB pod kątem 90°
- Wyprowadzenia: do druku
Warto wiedzieć: Co daje kod BCD w impulsatorze
Kod BCD reprezentuje każdą cyfrę dziesiętną za pomocą zestawu stanów binarnych. Dzięki temu układ sterujący może rozpoznawać pozycję nastawy bez interpretowania ciągu impulsów krokowych.
W praktyce ważne jest prawidłowe przypisanie wyprowadzeń oraz uwzględnienie konkretnej tabeli stanów w projektowanej elektronice.
Najczęściej zadawane pytania
Element pracuje w kodzie BCD.
Jest przeznaczony do montażu na PCB pod kątem 90°.
Długość osi wynosi 19 mm.
Wysokość korpusu wynosi 6 mm.
Tak, impulsator współpracuje m.in. z gałkami serii GC13, GC31MET, G19, G21, GWB, K301x i KK.
