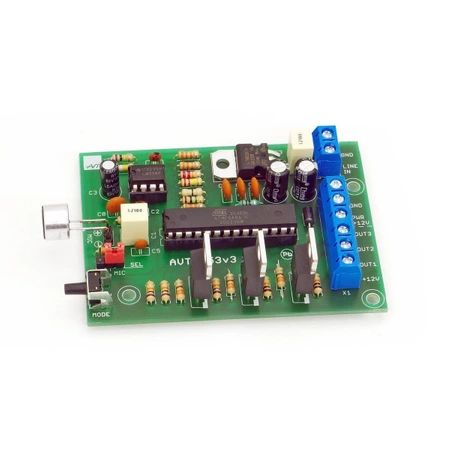

Iluminofonia LED RGB 12 V z 7 efektami - zlutowany KIT AVT 1853
- Efektowne sterowanie taśmą LED RGB do muzyki, dekoracji imprezowej, ekspozycji lub podświetlenia wnętrza. AVT1853 C to zlutowany układ wymagający zasilania 12 V DC, taśmy RGB i integracji z instalacją oświetleniową.
Sterownik muzyczny LED RGB 12 V - zlutowany AVT1853
Zlutowana iluminofonia LED RGB do integracji z taśmą RGB, zasilaczem 12 V DC i źródłem dźwięku.
Zlutowany sterownik RGB reagujący na muzykę
AVT1853 C to zlutowana iluminofonia LED RGB do taśm i modułów RGB 12 V. Układ analizuje sygnał audio z mikrofonu albo wejścia LINE IN i steruje trzema kanałami świetlnymi przez tranzystory mocy BUZ11.
Sterownik umożliwia wybór efektu przyciskiem MODE, w tym iluminofonię, wyłączenie, kolory stałe oraz zmianę koloru w rytm basu. Wersja C wymaga zasilacza 12 V DC, taśmy lub modułu RGB, źródła audio i integracji w instalacji oświetleniowej. To zlutowany układ, a nie kompletne gotowe oświetlenie z obudową, zasilaczem i taśmą LED.
Karta techniczna
AVT1853
Zlutowana iluminofonia LED RGB 12 V z wejściem mikrofonowym, LINE IN i trzema kanałami wyjściowymi do taśm lub modułów RGB.
| Kod projektu | AVT1853 |
| Wersja | C – zlutowany układ |
| Funkcja | sterowanie taśmą lub modułem LED RGB w rytm muzyki |
| Zasilanie | 12 V DC |
| Wejścia audio | LINE IN lub mikrofon MIC, wybór zworką SEL |
| Liczba efektów | 7 trybów do wyboru |
| Zakresy analizy audio | niskie 500 Hz–2 kHz, średnie 6–7 kHz, wysokie 13–14 kHz |
| Wyjścia RGB | 3 kanały tranzystorowe, T1–T3 BUZ11 |
| Obciążenie kanału | 3 A na kanał |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Płytka PCB | 79×58 mm |
Wersja

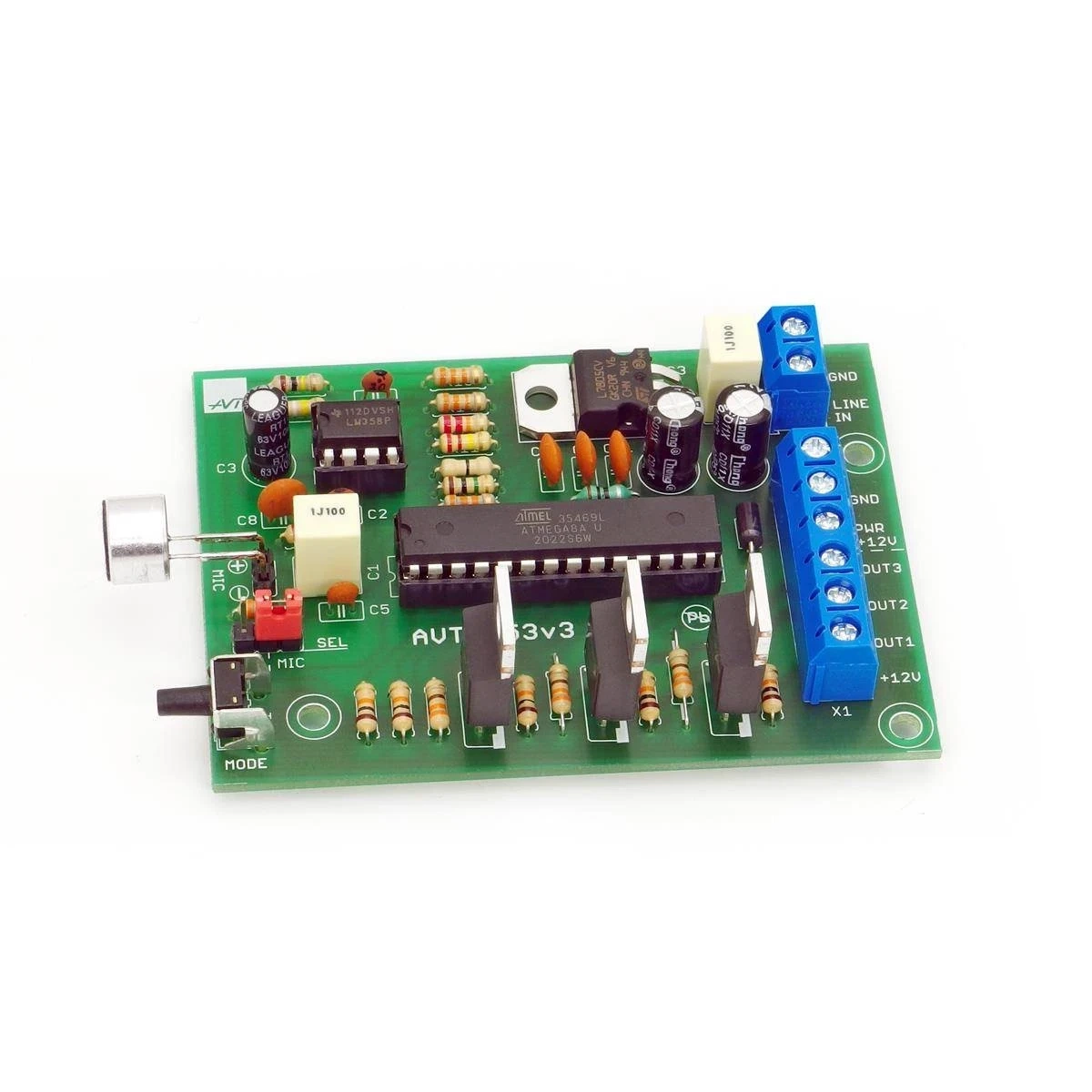

AVT1853 C – zlutowany układ. Wersja zawiera zmontowaną iluminofonię RGB z zaprogramowanym ATmega8, wzmacniaczem LM358, stabilizatorem 7805, tranzystorami mocy BUZ11, mikrofonem elektretowym, złączami, zworką SEL, przyciskiem MODE oraz elementami biernymi. Układ wymaga zasilacza 12 V DC, taśmy lub modułu RGB i integracji w docelowym oświetleniu.
Notes
Źródło sygnału audio wybiera się zworką SEL: wejście CINCH/RCA LINE IN albo mikrofon MIC.
Program MODE wybierany przyciskiem S1 obejmuje iluminofonię, wyłączenie, kolory stałe oraz zmianę losową koloru w rytm basu.
Wejście LINE IN jest przeznaczone dla typowego sygnału audio około 0,7 V, np. z wyjścia słuchawkowego.
Wersja C nie zawiera zasilacza, taśmy RGB ani obudowy. Przed użyciem trzeba dobrać zasilacz 12 V DC do poboru prądu taśmy i zapewnić bezpieczny montaż przewodów wyjściowych.
Uwaga: przed podłączeniem sprawdź polaryzację zasilania, zgodność taśmy RGB z napięciem 12 V DC oraz prąd każdego kanału. Przekroczenie 3 A na kanał, zwarcie wyjścia albo zbyt słaby zasilacz mogą uszkodzić sterownik, taśmę LED lub źródło zasilania.
Najczęściej zadawane pytania
AVT1853 C to zlutowana iluminofonia RGB z zaprogramowanym ATmega8, LM358, trzema tranzystorami BUZ11, mikrofonem, złączami i elementami sterującymi.
Nie. To zlutowany układ sterownika do integracji z zasilaczem 12 V DC i taśmą lub modułem RGB. Nie zawiera zasilacza, taśmy RGB ani obudowy.
Tak. Można użyć mikrofonu elektretowego MIC i wybrać go zworką SEL jako źródło sygnału audio.
Układ współpracuje z taśmami LED RGB lub modułami RGB zasilanymi 12 V DC, przy obciążeniu do 3 A na każdy kanał.
Potrzebny jest zasilacz 12 V DC dobrany do poboru prądu taśmy RGB oraz zapasu prądowego dla trzech kanałów.
