Hybrydowy wzmacniacz słuchawkowy stereo Nutube 6P1 - PCB do projektu AVT 5727
- Hybrydowy wzmacniacz słuchawkowy stereo AVT5727 z lampą Korg Nutube 6P1, tranzystorami 2SK208, wzmacniaczem operacyjnym AD8532AR, zasilaniem 5 V DC / 200 mA. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

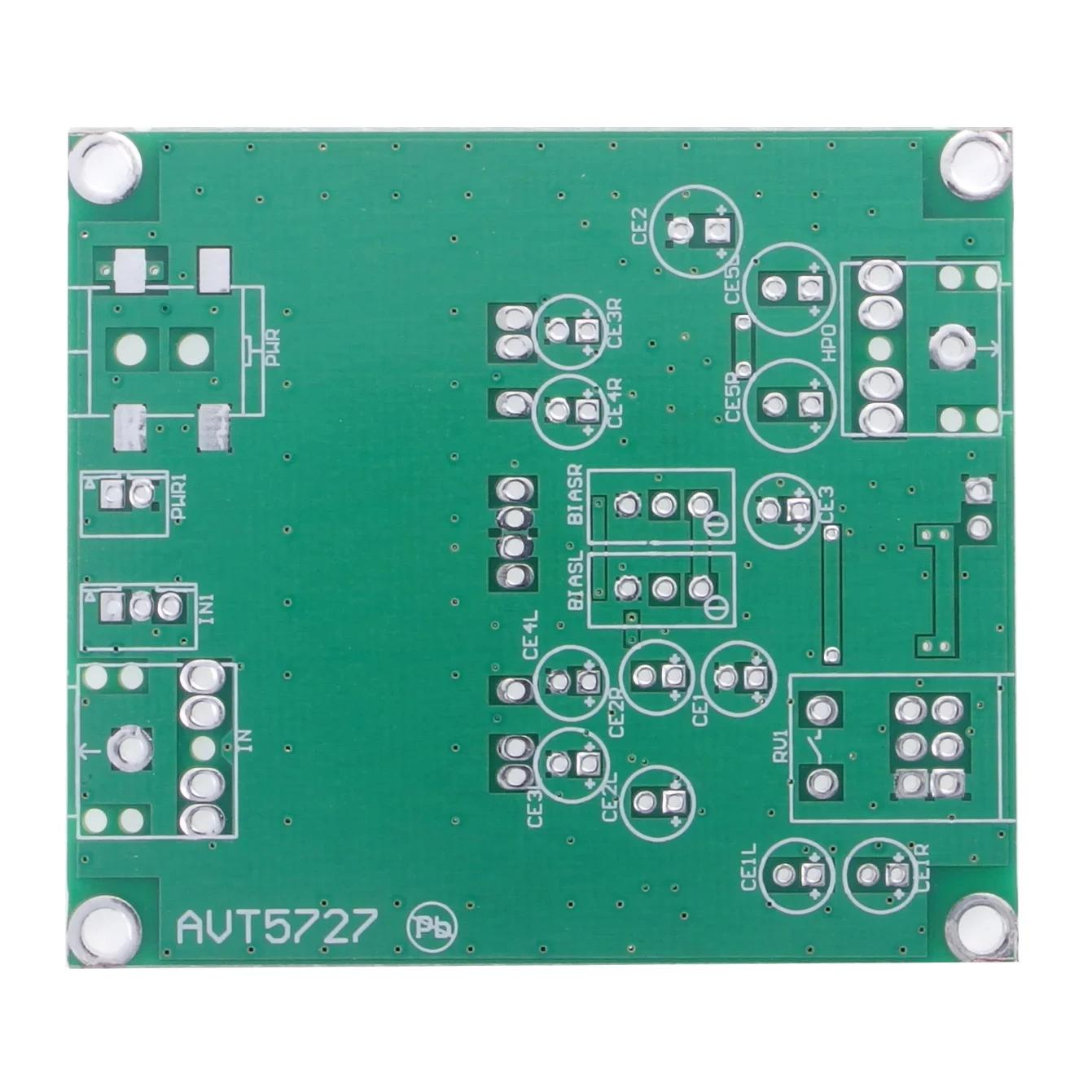

Hybrydowy wzmacniacz słuchawkowy stereo Nutube 6P1 – płytka PCB AVT5727
Płytka drukowana do budowy hybrydowego wzmacniacza słuchawkowego stereo z lampą Korg Nutube 6P1, zasilanego stabilizowanym napięciem 5 V DC.
Lampowy charakter w małym wzmacniaczu słuchawkowym
AVT5727 pozwala zbudować kompaktowy wzmacniacz słuchawkowy stereo z lampą Korg Nutube 6P1. Konstrukcja łączy lampowy stopień kształtujący charakter brzmienia z nowoczesnym wzmacniaczem operacyjnym, który zapewnia odpowiednie wysterowanie słuchawek.
Układ pracuje z niskim napięciem 5 V DC, dlatego dobrze pasuje do zastosowań przenośnych i eksperymentów audio bez klasycznego zasilacza anodowego. Wejście i wyjście są wykonane na gniazdach mini jack 3,5 mm stereo, a regulację głośności realizuje potencjometr stereofoniczny z wyłącznikiem.
Karta techniczna
AVT5727
AVT5727 to hybrydowy wzmacniacz słuchawkowy stereo z lampą Nutube 6P1, tranzystorowymi stopniami sterującymi, wzmacniaczem operacyjnym AD8532AR i regulacją punktu pracy lampy.
| Kod projektu | AVT5727 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | hybrydowy wzmacniacz słuchawkowy stereo |
| Element lampowy | Korg Nutube 6P1 |
| Liczba kanałów | stereo / 2 kanały |
| Stopień sterujący lampą | Q1L, Q1R – 2SK208 |
| Wzmacniacz słuchawkowy | U1 – AD8532AR |
| Stabilizator żarzenia Nutube | U2 – ADP3338-3.3 |
| Regulacja punktu pracy | BIASL, BIASR – potencjometry wieloobrotowe 10 kΩ |
| Regulacja głośności | RV1 – potencjometr stereo 50 kΩ-A z wyłącznikiem |
| Zalecane słuchawki | 32 Ω |
| Zasilanie | 5 V DC, stabilizowane |
| Minimalna wydajność zasilania | 200 mA |
| Rekomendowany typ zasilacza | stabilizowany liniowy 5 V DC |
| Możliwe zasilanie przenośne | 4 akumulatory NiMH połączone szeregowo |
| Napięcie żarzenia Nutube | około 0,6…0,8 V na CE3L i CE3R podczas uruchamiania |
| Wejście audio | IN – mini jack 3,5 mm stereo lub IN1 JST 3 pin / 2 mm |
| Wyjście słuchawkowe | HPO – mini jack 3,5 mm stereo |
| Złącze zasilania | PWR – gniazdo DC 2,1 mm lub PWR1 JST 2 pin / 2 mm |
| Montaż | dwustronna płytka PCB, elementy SMD i Nutube lutowany do płytki |
| Wymiary płytki PCB | 66×58 mm |
Wersja
AVT5727 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R8L, R8R: 22 Ω, SMD 1206
- R2: 2,2 kΩ, SMD 1206
- R10L, R10R: 330 Ω, SMD 1206
- R1L, R1R, R2L, R2R: 1 MΩ, SMD 1206
- R3L, R3R: 10 kΩ, SMD 1206
- R4L, R4R, R5L, R5R: 300 Ω, SMD 1206
- R6L, R6R: 33 kΩ, SMD 1206
- R7L, R7R: 330 kΩ, SMD 1206
- R9L, R9R: 47 kΩ, SMD 1206
- RV1: potencjometr stereo 9 mm z wyłącznikiem, 50 kΩ-A, PTD90SS
- BIASL, BIASR: potencjometr wieloobrotowy stojący 10 kΩ, VR-64W
- C1, C2L, C2R: 100 nF, SMD 1206
- C2, C3, C1L, C1R: 1 µF, SMD 1206
- CE1, CE3, CE1L, CE1R, CE2L, CE2R, CE3L, CE3R, CE4L, CE4R: 10 µF / 10 V
- CE2, CE5L, CE5R: 220 µF / 10 V
- HPO, IN: gniazdo mini jack 3,5 mm stereo
- IN1: złącze JST 3 pin / 2 mm
- LD1: dioda LED zielona 3 mm
- PWR: gniazdo zasilania DC 2,1 mm
- PWR1: złącze JST 2 pin / 2 mm
- Q1L, Q1R: 2SK208, SC-59
- U1: AD8532AR, SO8
- U2: ADP3338-3.3, SOT-223
- V1: Korg Nutube 6P1
- Taśma dwustronna lub elastyczne mocowanie lampy Nutube do powierzchni płytki
- Stabilizowany zasilacz liniowy 5 V DC / minimum 200 mA
- Opcjonalnie: 4 akumulatory NiMH połączone szeregowo do zastosowań przenośnych
- Obudowa chroniąca płytkę i lampę Nutube przed uszkodzeniami mechanicznymi
Notes
Zasilanie powinno pochodzić ze stabilizowanego źródła 5 V DC. Zwykłe ładowarki USB i zasilacze impulsowe 5 V mogą wprowadzać zakłócenia słyszalne w torze audio, dlatego najlepszym wyborem jest liniowy zasilacz stabilizowany.
Lampa Nutube 6P1 ma kruche wyprowadzenia. Przed lutowaniem warto przykleić ją do płytki taśmą dwustronną lub zamocować elastycznie, aby zmniejszyć naprężenia mechaniczne i ograniczyć mikrofonowanie.
Po zmontowaniu należy sprawdzić napięcie żarzenia na kondensatorach CE3L i CE3R. Prawidłowy zakres to około 0,6…0,8 V. Następnie, przy sygnale 1 kHz / 300 mV na wejściu, potencjometrami BIASL i BIASR ustawia się możliwie najniższe zniekształcenia sygnału wyjściowego.
Uwaga: płytka pracuje z niskim napięciem 5 V DC, ale lampa Nutube 6P1 jest delikatnym elementem mechanicznym. Nie wyginaj jej wyprowadzeń, nie dociskaj szklanej struktury i zabezpiecz płytkę w obudowie przed uderzeniami oraz drganiami. Podczas odsłuchu używaj rozsądnego poziomu głośności, aby chronić słuch.
Najczęściej zadawane pytania
AVT5727 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
Układ służy do budowy hybrydowego wzmacniacza słuchawkowego stereo. Lampa Nutube pracuje w torze sygnału, a wzmacniacz operacyjny AD8532AR zapewnia wysterowanie słuchawek.
Układ jest dostosowany do słuchawek 32 Ω. Przy innych impedancjach poziom głośności i charakter pracy wzmacniacza mogą się różnić.
Potrzebny jest stabilizowany zasilacz 5 V DC o wydajności minimum 200 mA. Najlepiej sprawdzi się zasilacz liniowy, ponieważ ładowarki i zasilacze impulsowe mogą wprowadzać zakłócenia.
Tak. Po uruchomieniu trzeba sprawdzić napięcie żarzenia Nutube i ustawić potencjometrami BIASL oraz BIASR najniższe zniekształcenia sygnału wyjściowego. Najwygodniej użyć generatora i oscyloskopu albo analizatora widma.
Tak. Można zasilać go z czterech akumulatorów NiMH połączonych szeregowo. W zastosowaniu przenośnym trzeba jednak dobrze zabezpieczyć płytkę i delikatną lampę Nutube przed drganiami oraz uderzeniami.
