Hybrydowy wzmacniacz słuchawkowy stereo klasy A - PCB do projektu AVT 2928
- Hybrydowy wzmacniacz słuchawkowy stereo klasy A AVT2928 z lampą E88CC/ECC88, końcówką mocy MOSFET i zasilaniem 20–24 V AC. Napięcie anodowe 80–95 V. Wersja A zawiera wyłącznie płytkę PCB do samodzielnego montażu.
Hybrydowy wzmacniacz słuchawkowy stereo klasy A – płytka PCB AVT2928

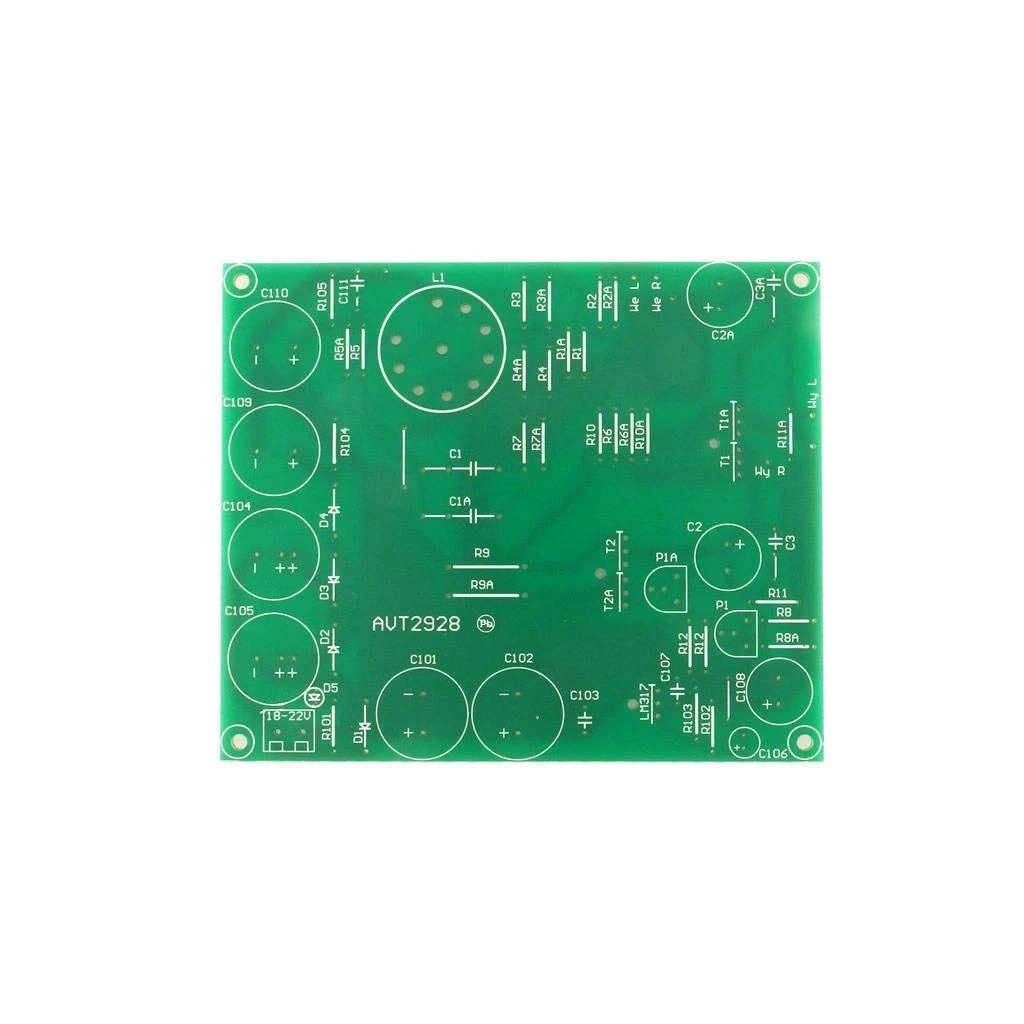

Płytka drukowana do budowy hybrydowego wzmacniacza słuchawkowego stereo klasy A z lampowym przedwzmacniaczem i tranzystorową końcówką mocy MOSFET.
Lampowy charakter i tranzystorowa wydajność prądowa

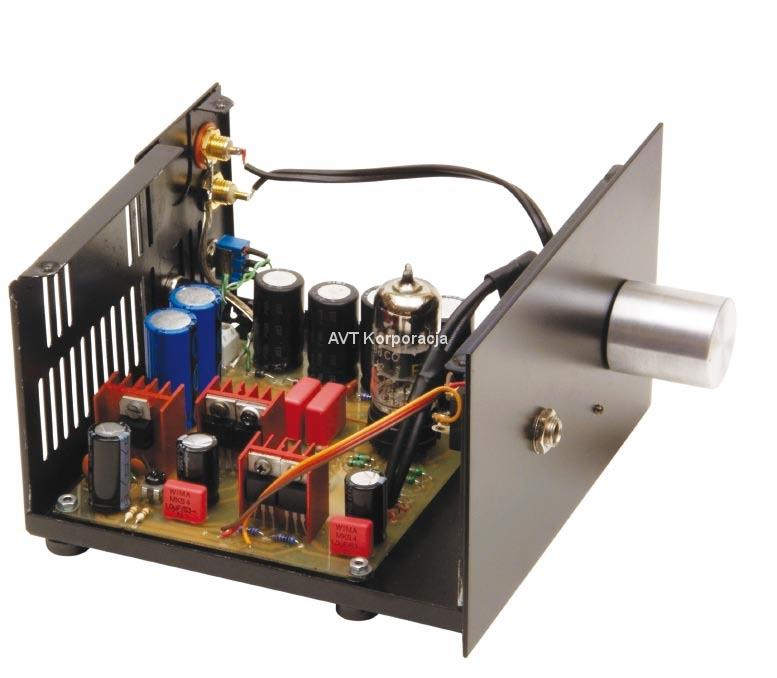

AVT2928 pozwala zbudować hybrydowy wzmacniacz słuchawkowy stereo pracujący w klasie A. Lampowy przedwzmacniacz nadaje torowi audio charakter konstrukcji lampowej, a tranzystorowa końcówka mocy zapewnia wydajność prądową potrzebną do poprawnego wysterowania typowych słuchawek.

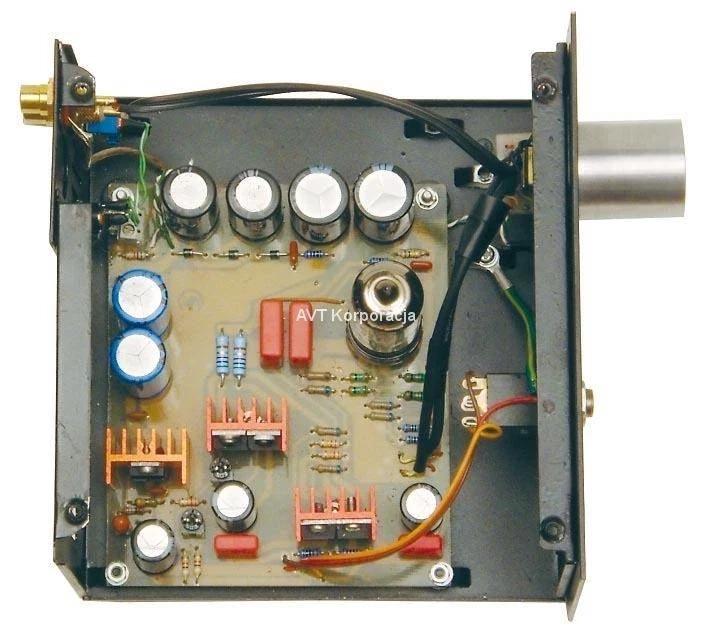

W przedwzmacniaczu pracuje jedna podwójna trioda E88CC, ECC88 lub odpowiednik, więc jedna lampa obsługuje oba kanały stereo. Końcówki mocy z tranzystorami MOSFET pracują jako wtórniki, a prąd spoczynkowy ustawia się oddzielnie dla kanału lewego i prawego. Płytka zawiera także zasilacz tranzystorów oraz powielacz napięcia anodowego dla lampy.
Karta techniczna
AVT2928
AVT2928 to hybrydowy wzmacniacz słuchawkowy stereo klasy A z jedną lampą w przedwzmacniaczu, tranzystorami MOSFET w końcówce mocy oraz zasilaczem na tej samej płytce.
| Kod projektu | AVT2928 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | hybrydowy wzmacniacz słuchawkowy stereo |
| Klasa pracy | klasa A |
| Tor przedwzmacniacza | lampowy, układ ze wspólną katodą |
| Lampa | E88CC, ECC88 lub odpowiednik |
| Liczba lamp | 1× podwójna trioda dla wersji stereo |
| Odpowiedniki lampy | 6DJ8, 6922, 6N23P |
| Końcówka mocy | tranzystory MOSFET pracujące jako wtórniki |
| Tranzystory mocy | BUZ11, BUZ10, IRF530-540, IRF630-640 lub podobne |
| Liczba kanałów | stereo / 2 kanały |
| Typowe słuchawki | 32 Ω, około 100 mW |
| Regulacja głośności | potencjometr stereo 50 kΩ |
| Regulacja prądu spoczynkowego | P1 i P1A, potencjometry montażowe 50 kΩ |
| Zasilanie wejściowe | 20…24 V AC z transformatora, optymalnie około 22 V AC |
| Transformator | około 15 VA, 230 / 22 V, 0,5…0,8 A |
| Zasilanie tranzystorów mocy | stabilizowane 18…20 V |
| Napięcie anodowe | około 80…95 V, nie przekraczać 100 V |
| Żarzenie lampy | około 6,3 V, regulowane podczas uruchomienia |
| Radiatory | wymagane dla tranzystorów i stabilizatora; typowa temperatura pracy 60–70°C |
| Wymiary płytki PCB | 100×120 mm |
Wersja
AVT2928 A – płytka PCB. Elementy elektroniczne, lampę, tranzystory mocy, transformator, radiatory, obudowę i osprzęt montażowy trzeba skompletować osobno.
Wykaz elementów
- R101: 5–7 kΩ, dobrać do jasności świecenia diody LED
- R102: 240 Ω
- R103: 2–3 kΩ, dobrać do napięcia stabilizowanego
- R104: 1 kΩ
- R105: 100 kΩ
- C101, C102: 2200–3300 µF / 35 V
- C103, C107: 100 nF / 63 V
- C104, C105: 1000 µF / 63 V
- C106: 22 µF / 25 V
- C108: 470–1000 µF / 25 V
- C109, C110: 1000 µF / 100 V
- C111: 100 nF / 100 V
- D1–D4: 1N4001
- D5: dowolna dioda LED
- Stabilizator: LM317
- TR: transformator sieciowy 15 VA, 230 / 22 V, 0,5–0,8 A
- W: wyłącznik sieciowy
- B: bezpiecznik 0,5 A
- CON: zacisk śrubowy do druku, np. ARK
- R1, R1A, R2, R2A: 40 kΩ
- R3, R3A, R11, R11A: 1 kΩ
- R4, R4A: 250–300 Ω
- R5, R5A: 10–12 kΩ
- R6, R6A: 10–20 kΩ, dobrać do napięcia polaryzacji
- R7, R7A: 100 kΩ
- R8, R8A: 10 kΩ
- R12, R12A: 20 kΩ
- R9, R9A: 2–5 Ω / 0,5 W, 1%
- R10, R10A: 50–100 Ω
- P: potencjometr stereo 50 kΩ
- P1, P1A: potencjometry montażowe miniaturowe 50 kΩ
- C1, C1A: 470 nF / 100 V, foliowy MKT
- C2, C2A: 470–1000 µF / 25 V
- C3, C3A: 1 µF / 63 V, foliowy
- T1, T2, T1A, T2A: BUZ11, BUZ10, IRF530-540, IRF630-640 lub podobne
- L1: trioda E88CC, ECC88 lub odpowiednik
Notes
Układ musi być zasilany napięciem zmiennym z transformatora 20…24 V. Gotowy zasilacz prądu stałego nie nadaje się do tego projektu, ponieważ napięcie anodowe lampy powstaje z powielacza zasilanego napięciem AC.
Podczas uruchamiania najpierw sprawdza się napięcie anodowe bez lampy. Powinno mieścić się w zakresie około 80…95 V i nie przekraczać 100 V. Następnie po włożeniu lampy trzeba ustawić żarzenie około 6,3 V oraz sprawdzić zgodność napięć w punktach pomiarowych Pp1 i Pp2.
Tranzystory i stabilizator wymagają radiatorów oraz dobrej wentylacji obudowy. Radiatory mogą osiągać temperaturę 60–70°C, dlatego obudowa powinna mieć otwory wentylacyjne, a elementy grzejące się nie powinny dotykać przewodów ani części wrażliwych na temperaturę.
Uwaga: na płytce występuje podwyższone napięcie anodowe około 80…95 V oraz elementy nagrzewające się podczas pracy. Przed zmianami połączeń, dotykaniem płytki lub wymianą lampy odłącz zasilanie i poczekaj na rozładowanie kondensatorów. Jeśli transformator sieciowy jest montowany wewnątrz obudowy, część 230 VAC wymaga bezpiecznej izolacji i poprawnego zabezpieczenia.
Najczęściej zadawane pytania
AVT2928 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
Przedwzmacniacz wykorzystuje lampę E88CC lub ECC88, a końcówka mocy pracuje na tranzystorach MOSFET. Takie połączenie daje lampowy charakter wejścia i tranzystorową wydajność prądową potrzebną do zasilania słuchawek.
Nie. Układ wymaga napięcia zmiennego 20…24 V z transformatora, ponieważ napięcie anodowe lampy powstaje w powielaczu napięcia. Zasilacz prądu stałego nie zapewni poprawnej pracy tej części układu.
Układ był projektowany z myślą o typowych słuchawkach, między innymi 32 Ω o mocy około 100 mW. Przy innych impedancjach znaczenie ma pojemność kondensatorów wyjściowych i oczekiwane przenoszenie niskich częstotliwości.
Tak. Klasa A oznacza stały prąd spoczynkowy i wydzielanie ciepła także bez sygnału audio. Radiatory dla tranzystorów i stabilizatora są wymagane, a obudowa powinna mieć dobrą wentylację.
Najpierw trzeba sprawdzić napięcie anodowe bez lampy, potem ustawić żarzenie około 6,3 V oraz wyrównać punkty pomiarowe Pp1 i Pp2. Warto też kontrolować temperaturę radiatorów i unikać pętli masy w połączeniach wejściowych.
