Gwiazdka LED - zlutowany KIT AVT 1653

Świecąca gwiazdka – zestaw DIY do samodzielnego lutowania AVT1653

Do pobrania:

Dokumentacja

Poziom trudności montażu

1 / 5

Opis

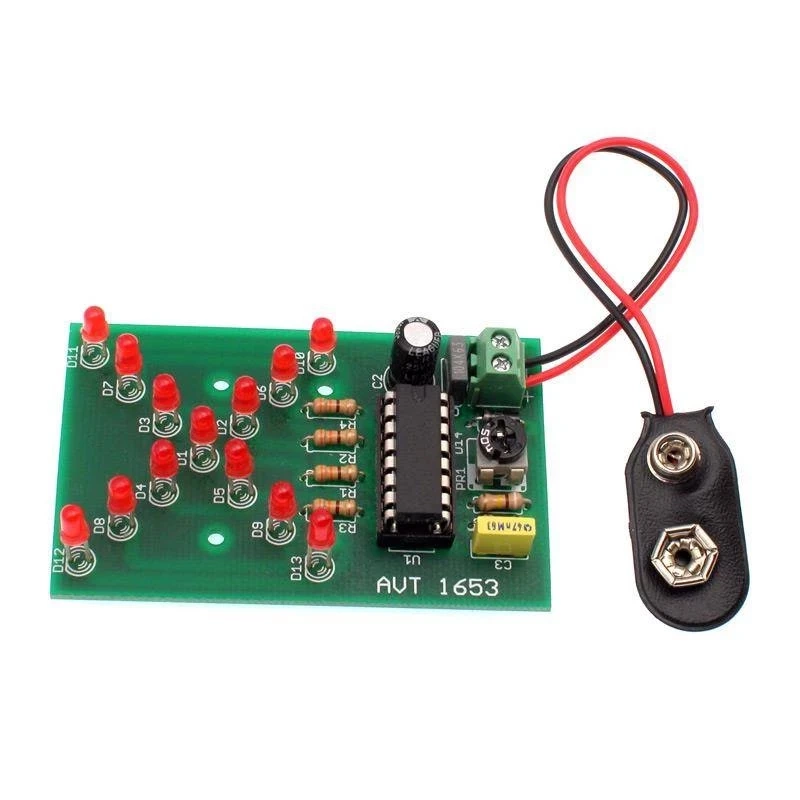

Świecąca gwiazdka AVT1653 to prosty i efektowny świąteczny zestaw DIY, który po zlutowaniu tworzy dekoracyjny układ LED imitujący subtelne, pulsujące światło czteroramiennej gwiazdy. Diody LED są sterowane przez licznik cyfrowy z tzw. „krążącą jedynką”, dzięki czemu uzyskujemy charakterystyczny efekt płynnego migotania – idealny jako ozdoba bożonarodzeniowa na choinkę, parapet lub biurko. To także doskonały projekt edukacyjny dla początkujących elektroników, również młodszych użytkowników pod nadzorem dorosłych.

Układ pobiera niewiele energii i może być zasilany zarówno z zewnętrznego zasilacza, jak i z baterii 9V, co czyni go idealną dekoracją świąteczną o niskim zużyciu prądu.

Trochę teorii

Sercem zestawu jest układ 4060 – 14-stopniowy licznik binarny z wbudowanym generatorem taktującym. Po ustawieniu częstotliwości za pomocą potencjometru, układ generuje kolejne stany na wyjściach Q5…Q8. Każdy z tych stanów zasila odpowiednie diody LED, tworząc wrażenie wędrującego impulsu.

Zjawisko, które obserwujemy jako migotanie gwiazdki, to tak naprawdę szybki przebieg stanów logicznych. Nasze oko łączy te błyski w płynny, efektowny ruch. To jeden z najprostszych i najciekawszych przykładów wykorzystania licznika binarnego w praktycznej dekoracji świetlnej.

Specyfikacja techniczna

• źródło światła: diody LED 3 mm
• sterowanie: układ scalony 4060
• płynna regulacja częstotliwości migotania
• zasilanie: bateria 9V (6F22) lub zasilacz 5...12 V DC
• zabezpieczenie przed odwrotną polaryzacją: dioda prostownicza
• technologia montażu: THT – elementy przewlekane
• wymiary płytki: 65 × 41 mm

Projekt AVT 1653 EP 12/11

Dla kogo jest ten zestaw?

• początkujących elektroników uczących się lutowania
• osób chcących stworzyć własną świąteczną ozdobę
• nauczycieli i rodziców poszukujących bezpiecznych projektów edukacyjnych
• hobbystów DIY, którzy chcą poćwiczyć pracę z prostymi układami cyfrowymi

Montaż – co warto wiedzieć?

Zestaw został zaprojektowany tak, aby łatwo go złożyć – wszystkie elementy są przewlekane i wyraźnie opisane na płytce. Do uruchomienia potrzeba jedynie wlutować elementy we właściwe miejsca, zachować biegunowość diod, kondensatorów oraz układu scalonego, a następnie podłączyć zasilanie.

Tip dla początkujących:

• Lutuj od elementów najmniejszych gabarytowo do największych – ułatwia to stabilne osadzenie podzespołów.
• Zawsze sprawdzaj biegunowość diod LED – dłuższa nóżka to anoda.
• Nie grzej pola lutowniczego zbyt długo, aby nie "odkleić" ścieżki od płytki.

Tips & tricks – jak uzyskać najlepszy efekt?

• Ustaw częstotliwość PR1 tak, aby błyski wyglądały naturalnie – zbyt szybkie sprawią wrażenie „chaosu”, a zbyt wolne mogą wyglądać jak sekwencja kroków.
• Jeśli chcesz używać gwiazdki na choince, zasilaj ją z baterii – diody LED + praca impulsowa = bardzo długi czas działania.
• Możesz zamocować układ w lekkiej, półprzezroczystej obudowie, aby uzyskać bardziej rozproszone światło.
