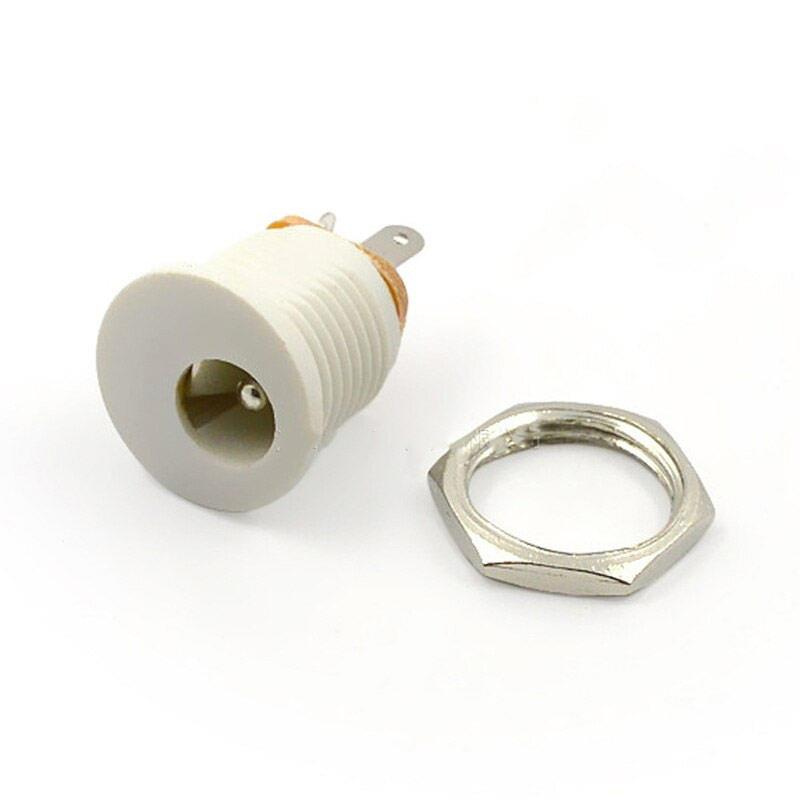

Gniazdo zasilania DC 2,5/5,5 mm, do lutowania przewodów

Gniazdo przyjmuje wtyk o średnicy zewnętrznej 5,5 mm i otworze 2,5 mm. Te dwie wartości muszą zgadzać się z wtykiem zasilacza — różnica między 2,1 a 2,5 mm jest niewidoczna gołym okiem, a wtyk 2,5 mm wsunięty w gniazdo 2,1 mm nie zetknie się z bolcem albo rozepchnie styk.

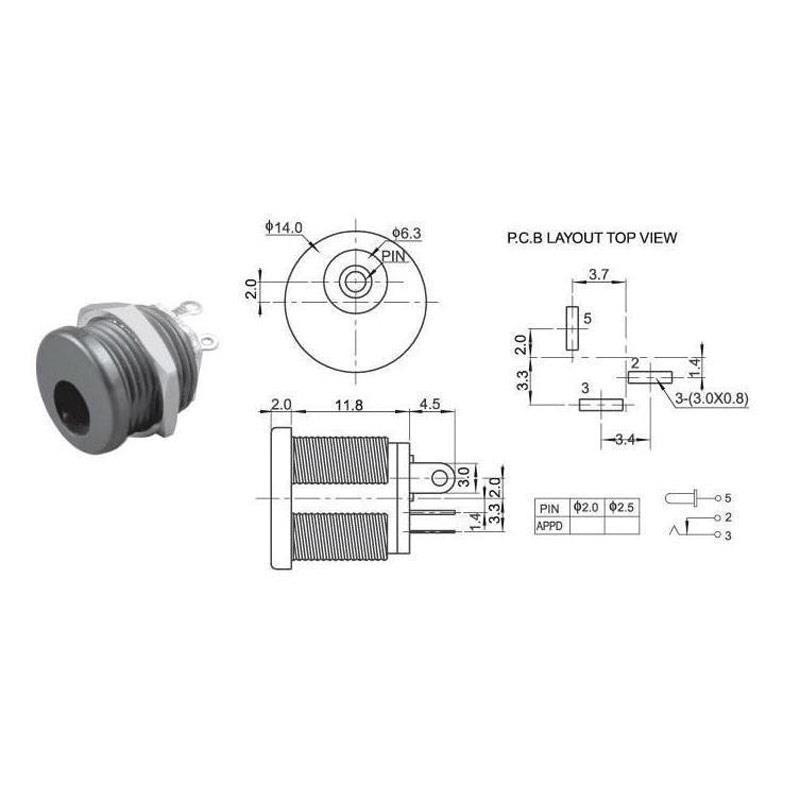

Montaż: otwór montażowy o średnicy 12 mm. Wyprowadzenia przystosowane są do przylutowania przewodów.

Specyfikacja techniczna

• typ: gniazdo zasilania DC
• średnica bolca: 2,5 mm
• średnica otworu na wtyk: 5,5 mm
• sposób przyłączenia: do lutowania przewodów
• otwór montażowy: 12 mm
• kolor obudowy: biały

Przy doborze zasilacza liczy się także biegunowość — w większości urządzeń plus jest na bolcu środkowym, ale zdarzają się wyjątki oznaczone symbolem na obudowie zasilacza.
