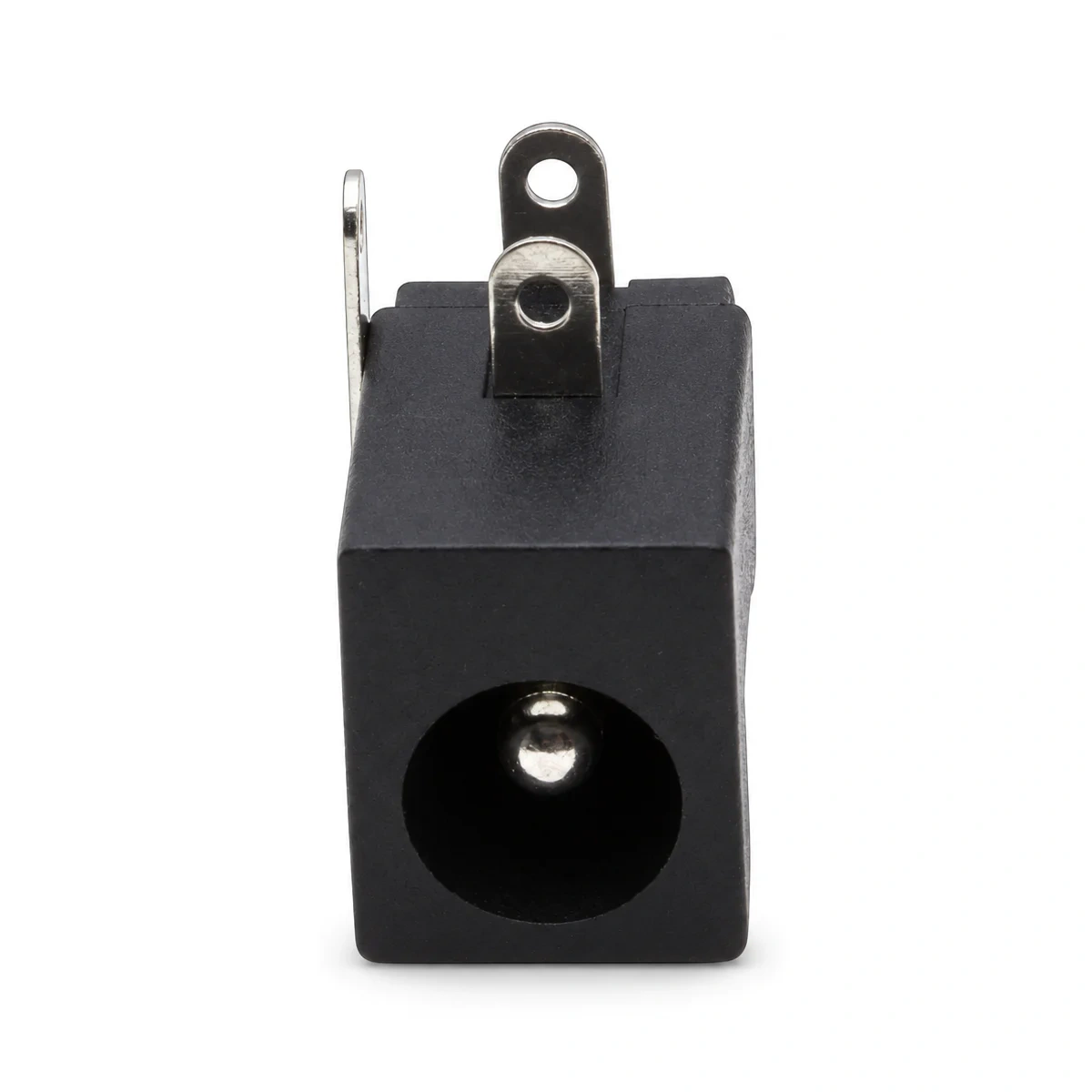

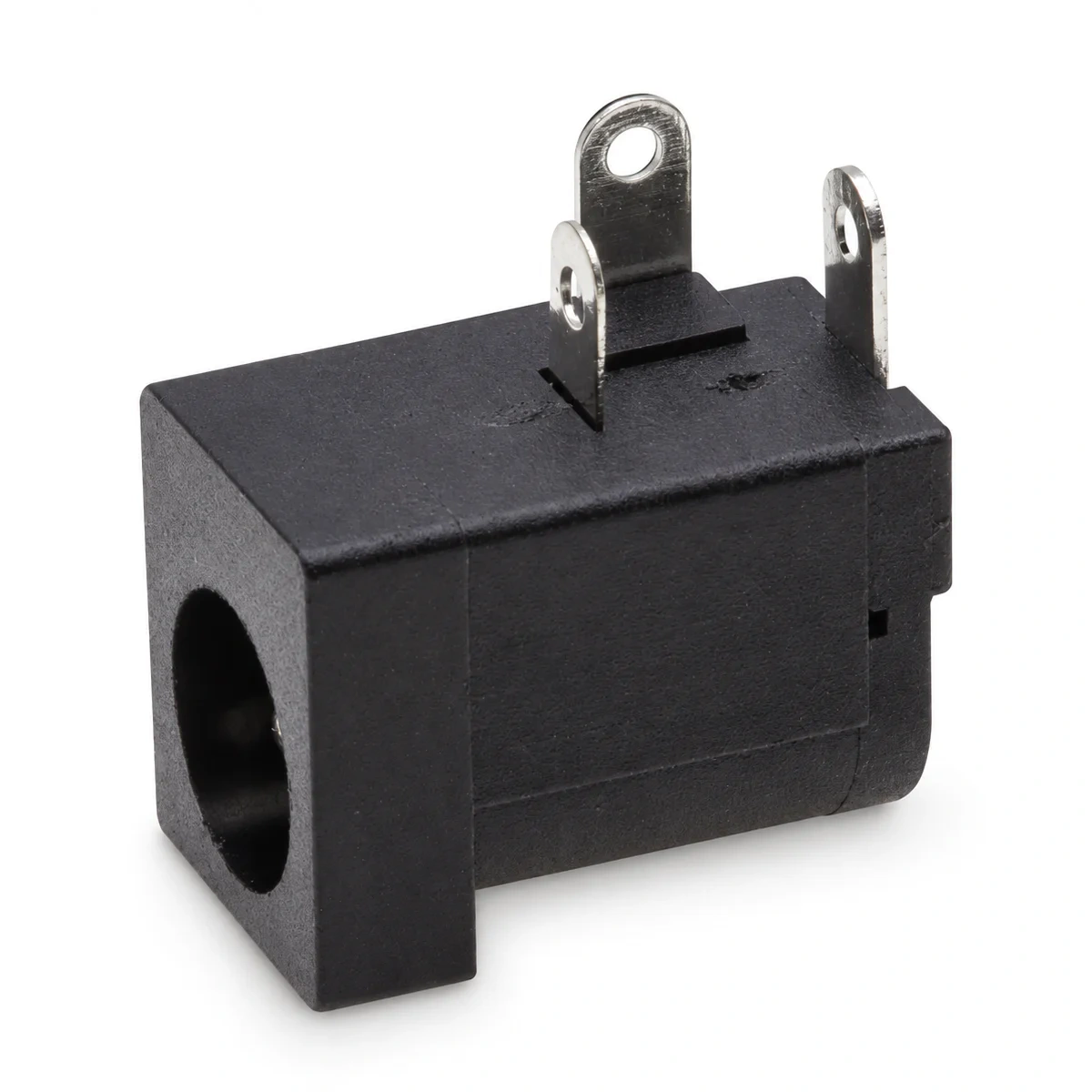

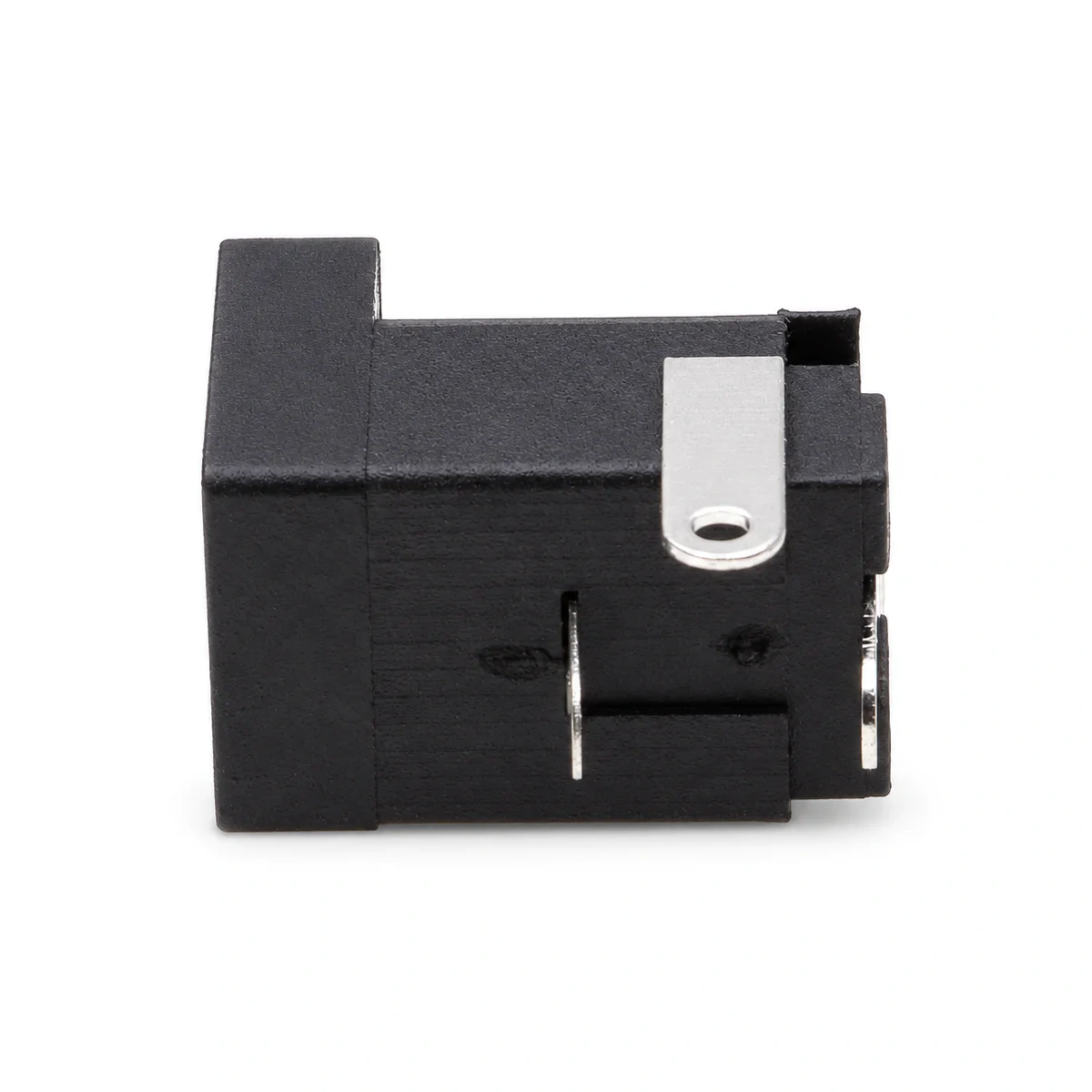

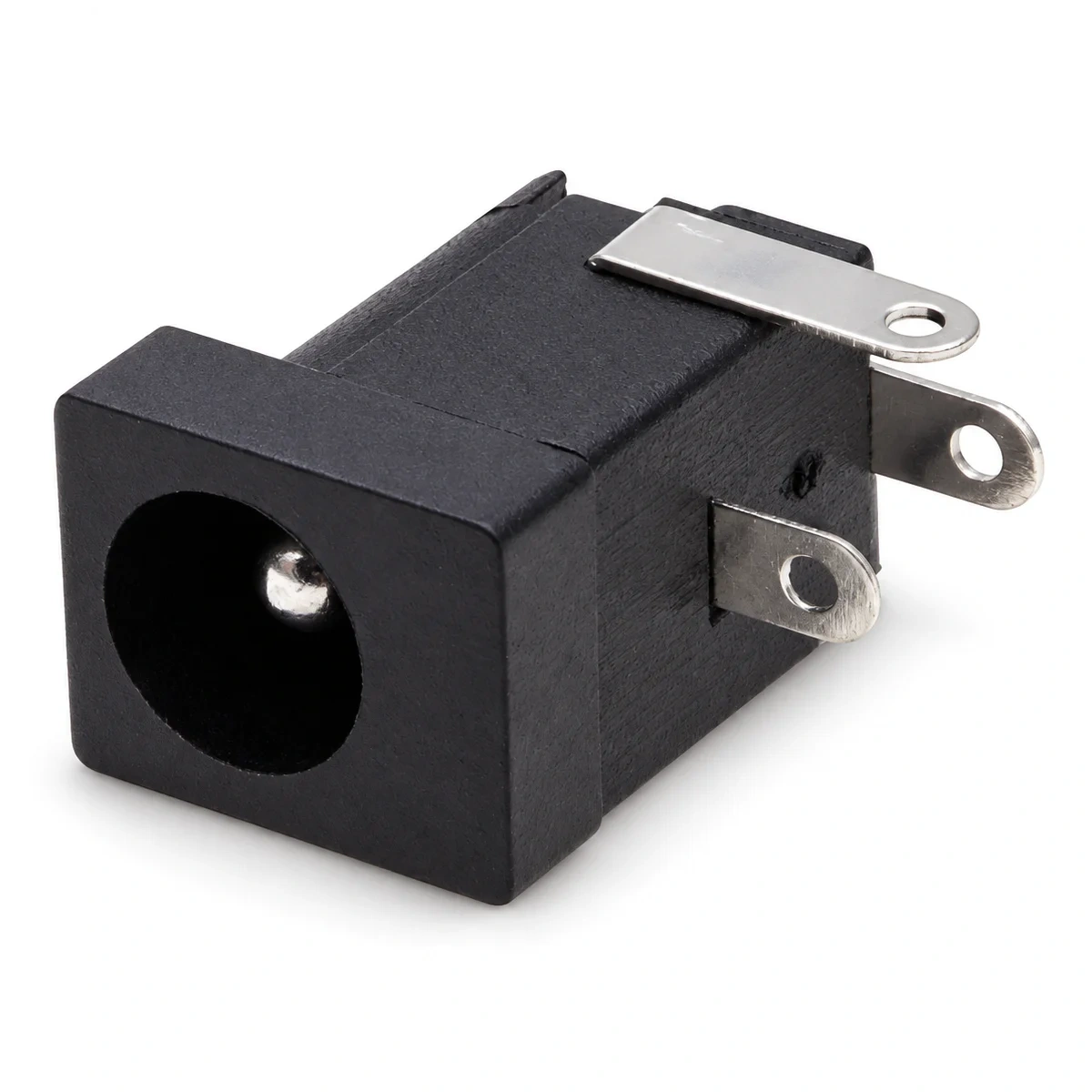

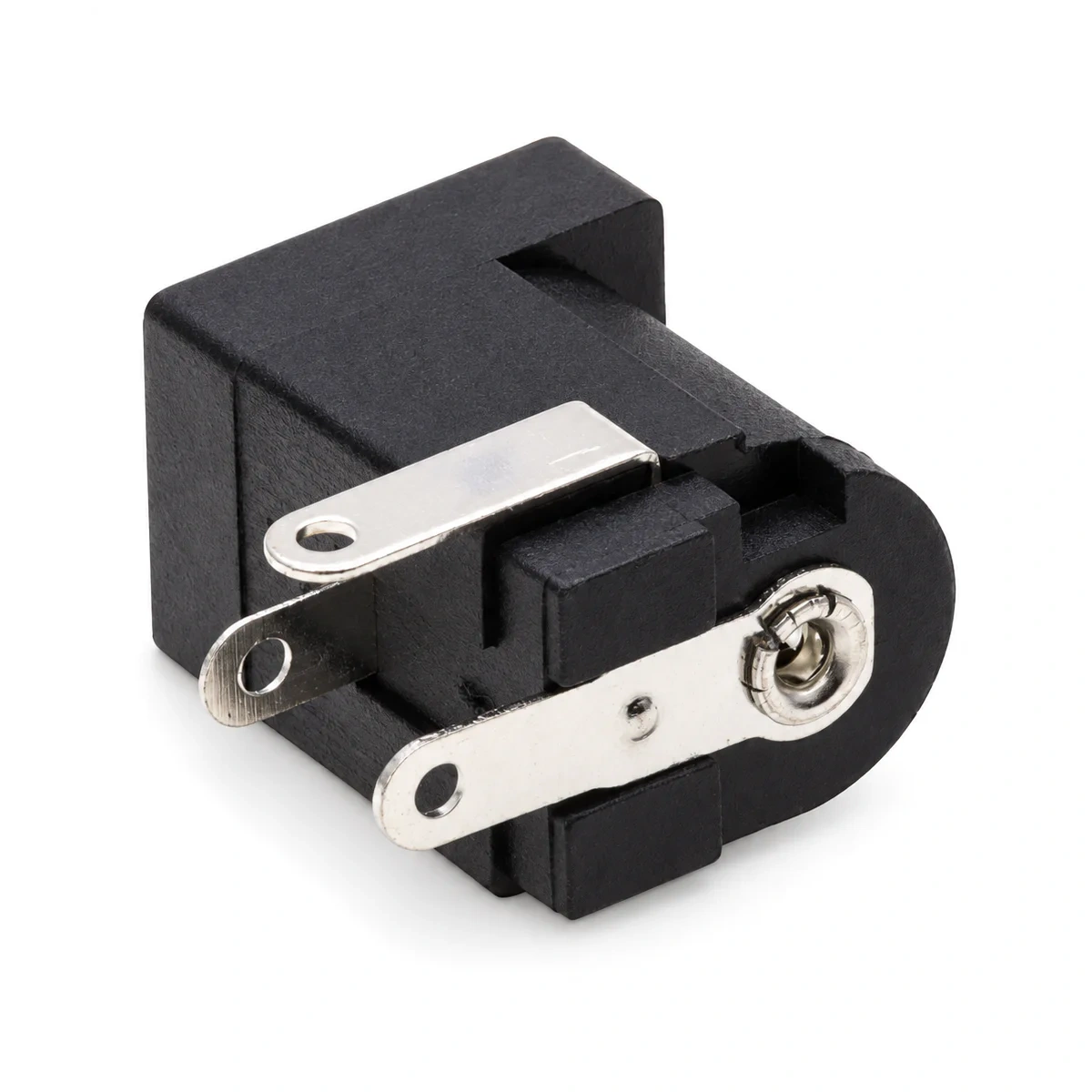

Gniazdo DC 5,5/2,5 mm do lutowania na płytce drukowanej

Gniazdo zasilania DC 2,5/5,5 mm do montażu przewlekanego na płytce, z kątowymi wyprowadzeniami i trzecim stykiem rozłącznym do automatycznego odcięcia baterii. Wybiera się je wtedy, gdy urządzenie ma być zasilane wtykiem o bolcu 2,5 mm - w przeciwieństwie do relacji odwrotnej, do gniazda 2,1 mm taki wtyk po prostu nie wejdzie. Przed projektowaniem płytki sprawdź rozstaw wyprowadzeń, bo różni się on między typami gniazd tej klasy.

Specyfikacja

• Typ: gniazdo zasilania DC (żeńskie)
• Wymiary złącza: bolec 2,5 mm / tuleja 5,5 mm
• Montaż: przewlekany (THT) na płytce drukowanej
• Orientacja: kątowa
• Wyprowadzenia: 3 styki lutownicze, w tym styk rozłączny
• Materiał korpusu: tworzywo sztuczne
