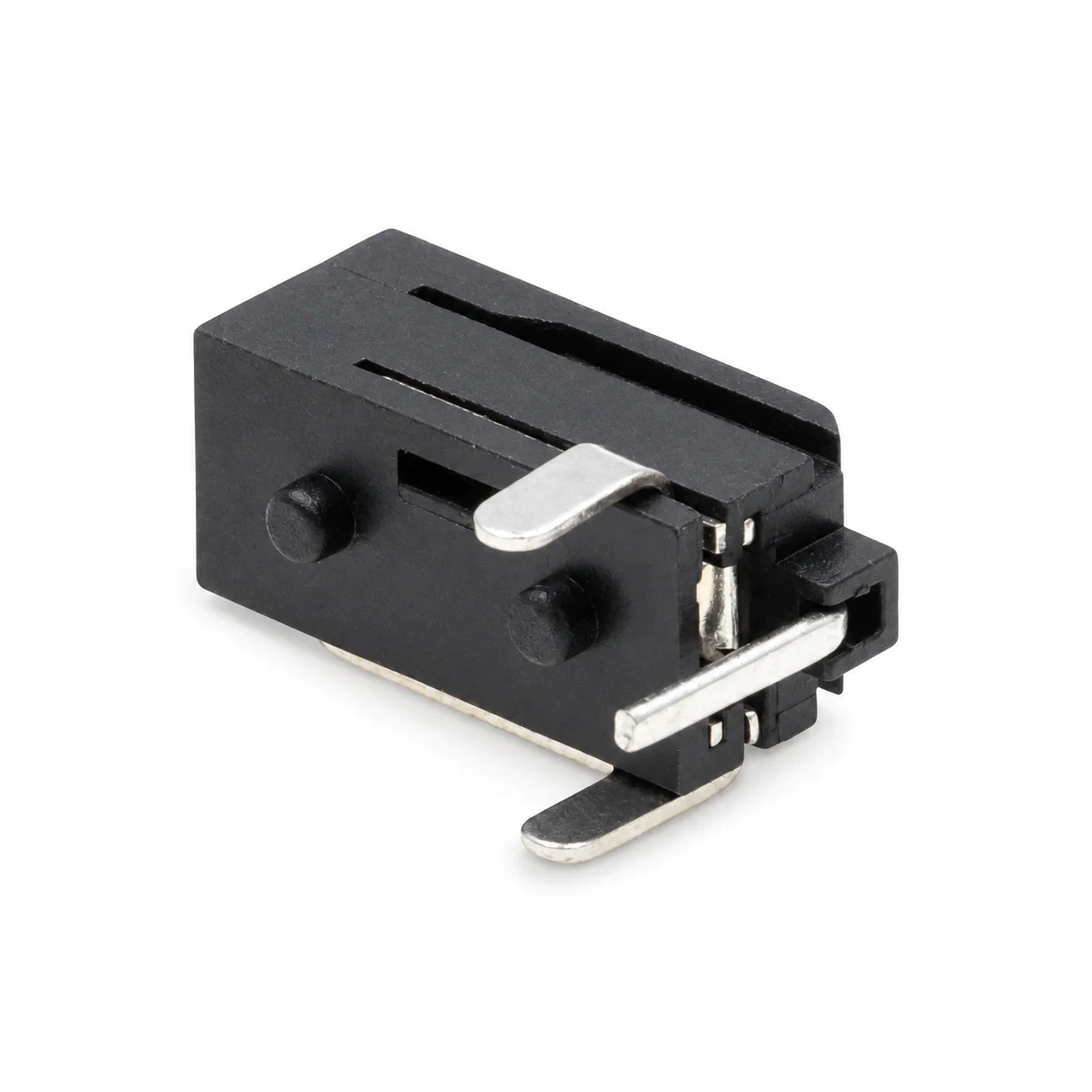

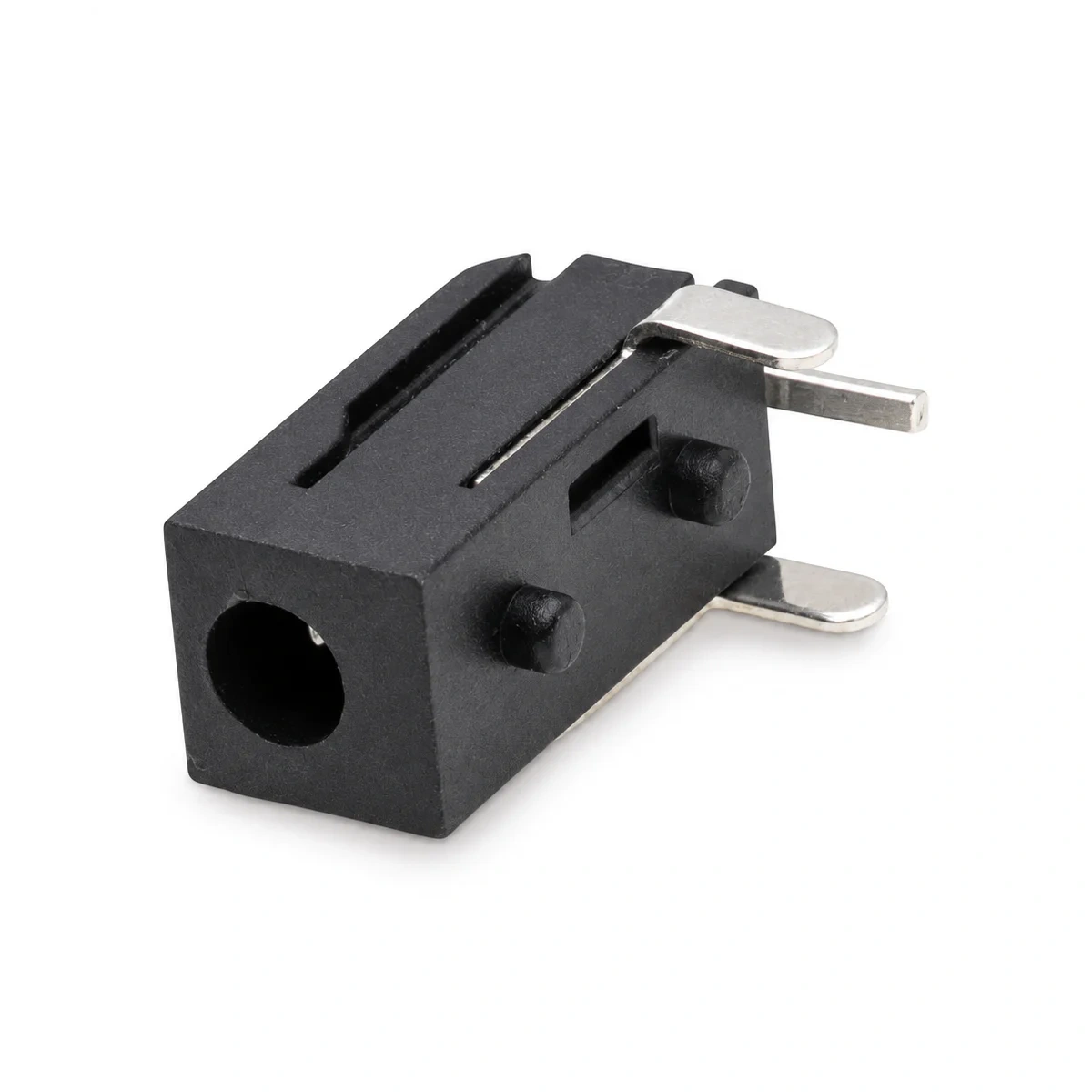

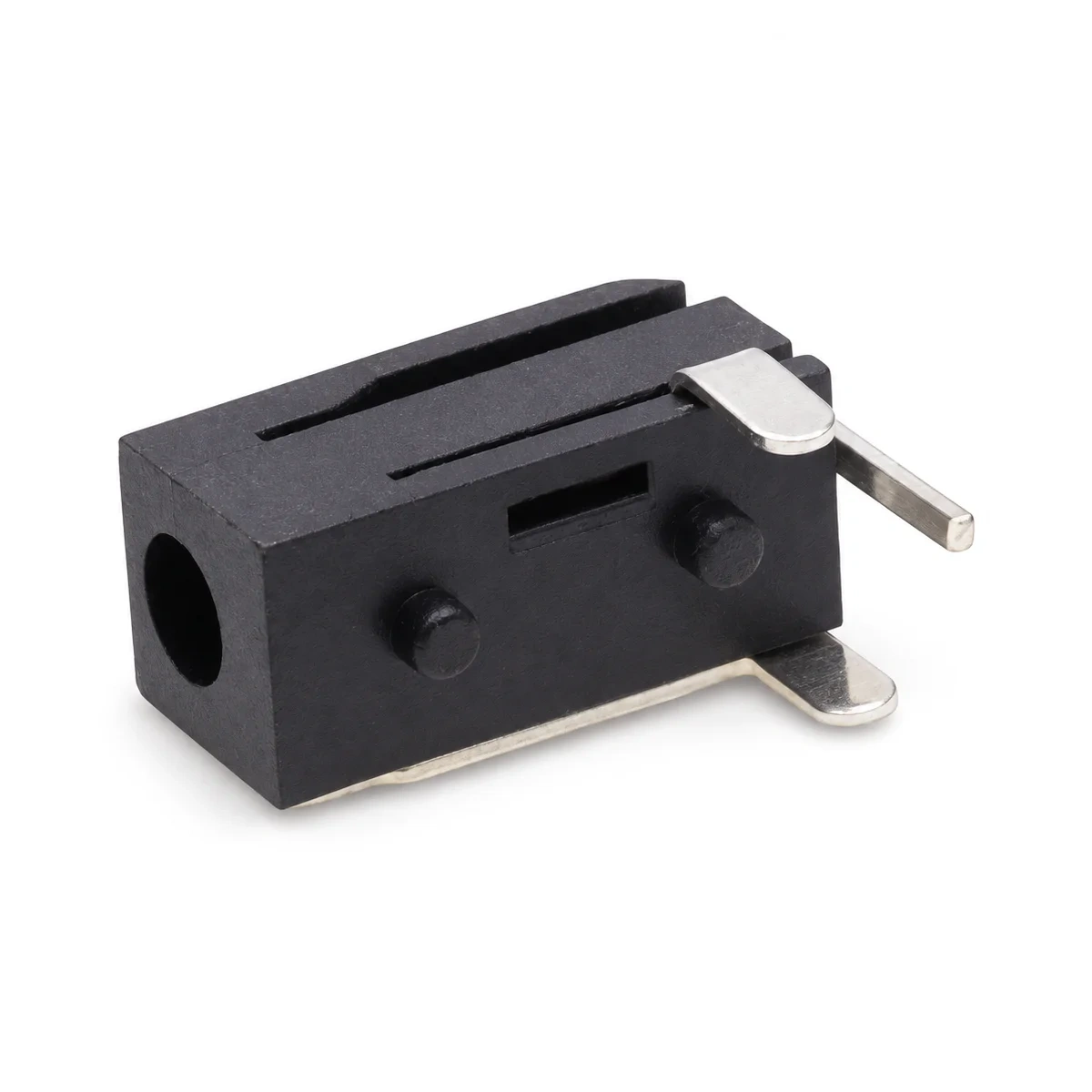

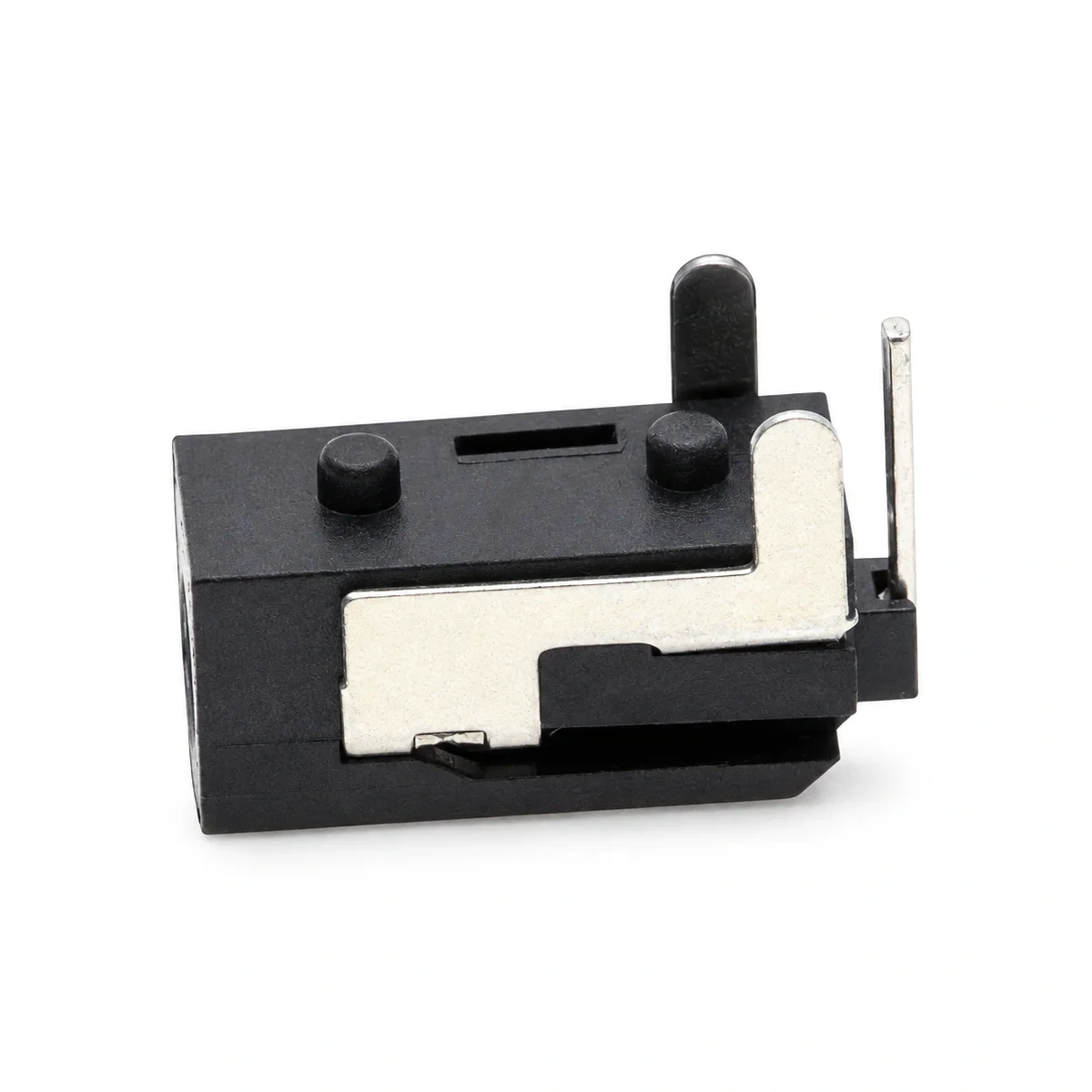

Gniazdo DC 2,5/0,7 mm do lutowania na płytce drukowanej

Miniaturowe gniazdo zasilania DC w standardzie 0,7/2,5 mm, czyli bolec 0,7 mm w tulei o średnicy zewnętrznej 2,5 mm - wymiar spotykany w tabletach, routerach i drobnej elektronice użytkowej. Wyprowadzenia kątowe ustawiają otwór gniazda równolegle do powierzchni płytki, dzięki czemu łatwo wyprowadzić je przez ścianę obudowy bez dodatkowego przewodu. Trzeci styk jest stykiem rozłącznym: po wpięciu wtyku automatycznie odłącza zasilanie bateryjne, co pozwala zbudować proste przełączanie bateria/zasilacz bez osobnego wyłącznika.

Specyfikacja

• Typ: gniazdo zasilania DC (żeńskie)
• Wymiary złącza: bolec 0,7 mm / tuleja 2,5 mm
• Montaż: przewlekany (THT) na płytce drukowanej
• Orientacja: kątowa
• Wyprowadzenia: 3 styki lutownicze, w tym styk rozłączny
• Materiał korpusu: tworzywo sztuczne
