Białe gniazdo USB-C na zatrzask do zasilania urządzeń 5 V

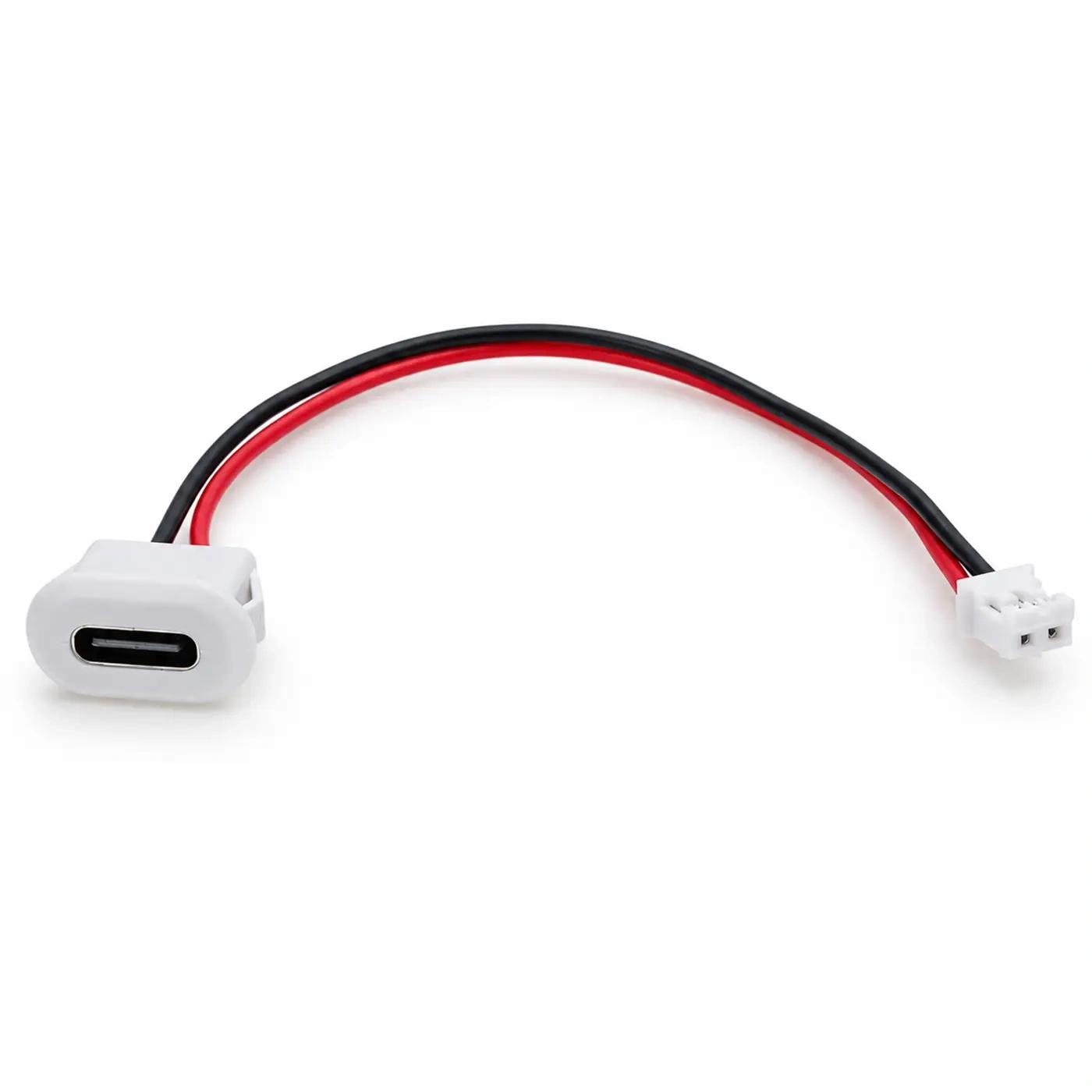

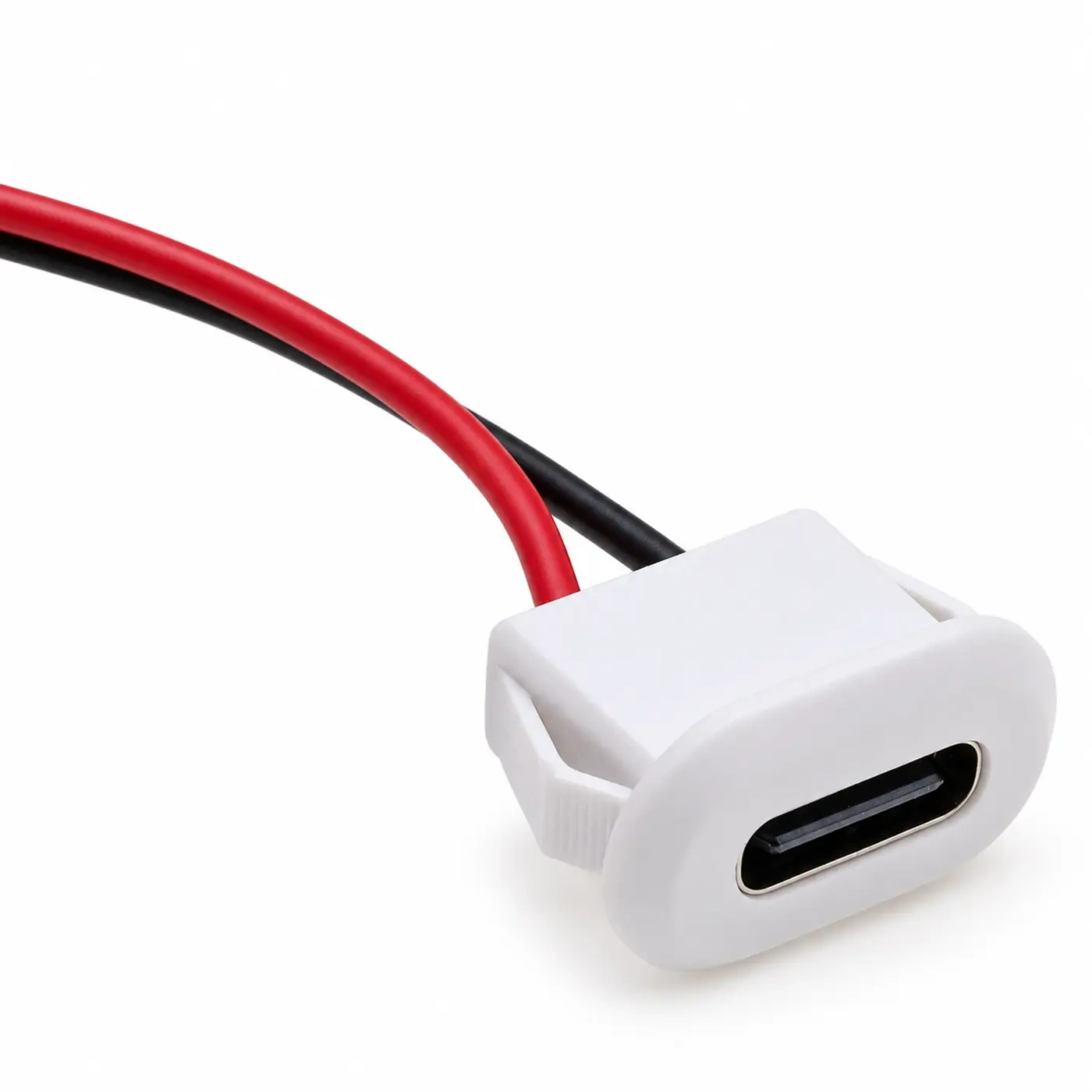

Gniazdo USB typu C w białej obudowie do montażu w ściance urządzenia, z dwoma przewodami 10 cm i żeńskim wtykiem JST PH 2,0 mm na końcu. Przenosi tylko zasilanie 5 V (VBUS i GND) i zastępuje w obudowie gniazdo zasilacza wtykowego albo micro-USB.

Biała obudowa pasuje do jasnych urządzeń, a zatrzaski i wtyk PH pozwalają zamontować gniazdo bez śrub i bez lutowania przewodów.

Specyfikacja techniczna

• typ: gniazdo USB typu C panelowe, wyłącznie zasilanie
• napięcie pracy: 5 V
• linie: VBUS i GND, bez linii danych i bez rezystorów na liniach CC
• przewody: 2, czerwony +5 V, czarny GND, 10 cm
• złącze: żeński wtyk JST PH, 2-pin, raster 2,0 mm
• montaż: na zatrzask w ściance obudowy
• kolor obudowy gniazda: biały

Biała obudowa, zatrzaski i wtyk JST PH 2,0 mm

• Kolor dopasowany do jasnych obudów - białe gniazdo nie odcina się od lampek, osłon i urządzeń w jasnej kolorystyce

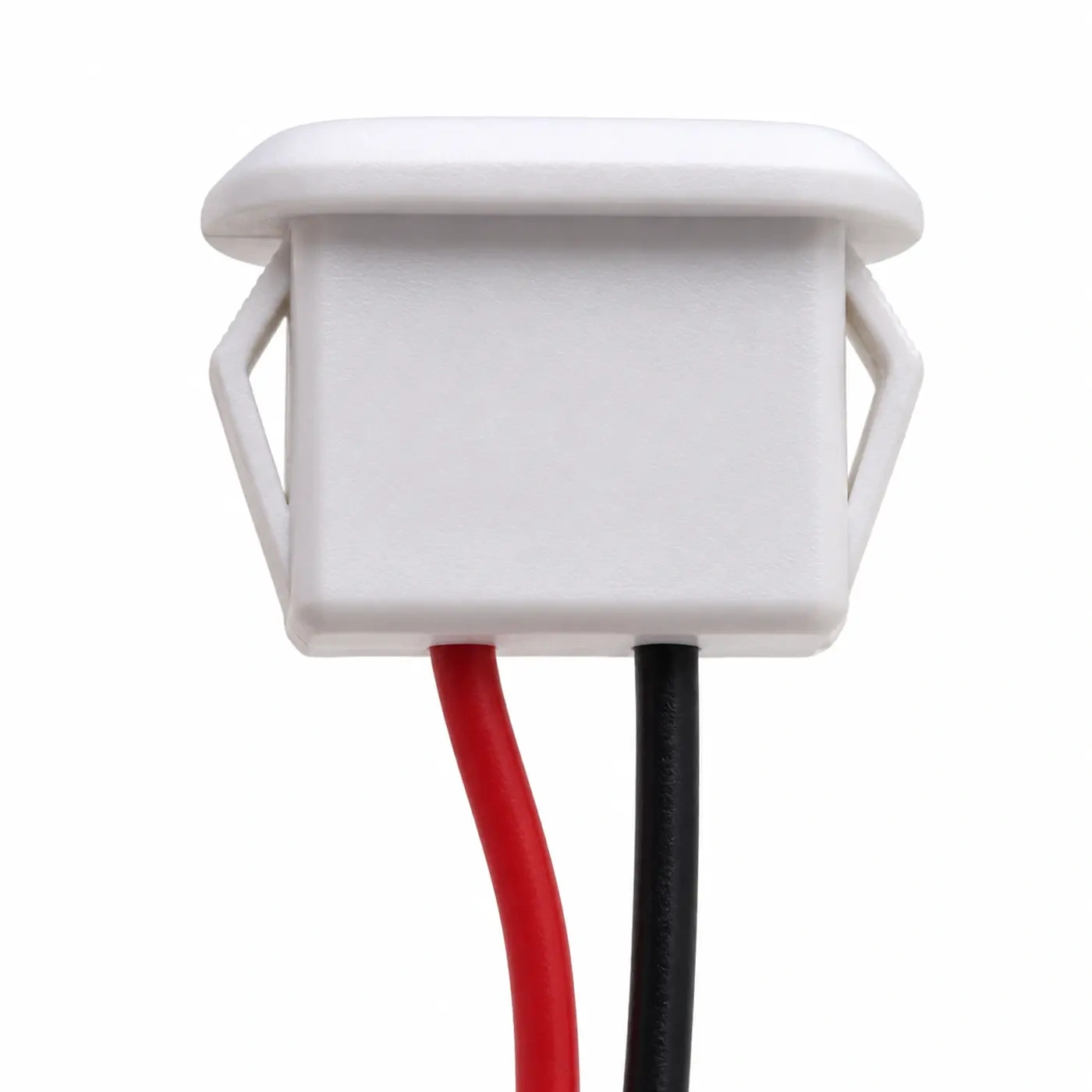

• Montaż bez narzędzi - sprężyste zaczepy po bokach korpusu blokują gniazdo za ścianką po wciśnięciu w otwór
• Odłączane połączenie z płytką - żeński wtyk JST PH pozwala zdjąć panel z gniazdem bez odlutowywania przewodów

Złącze JST PH 2,0 mm po stronie płytki

Wtyk na przewodach to żeńska obudowa JST PH 2-pin. Na płytce montuje się do niej gniazdo B2B-PH-K-S w wersji pionowej albo S2B-PH-K-S w wersji kątowej, z rastrem 2,0 mm. Polaryzacja 2-pinowych złączy PH nie jest ujednolicona między producentami płytek, dlatego przed podłączeniem sprawdza się, na którym styku gniazda jest plus, i porównuje z czerwonym przewodem.

Zastosowania w naprawach, oświetleniu i zasilaniu modułów

• W naprawach - wymiana gniazda zasilania w lampkach, wentylatorach i urządzeniach 5 V na gniazdo USB-C
• W oświetleniu - lampki nocne, oświetlenie dekoracyjne i moduły LED 5 V w białych obudowach
• Do modułów ładowania - wejście 5 V modułu ładowarki akumulatora Li-ion umieszczone na ściance obudowy

Najczęstsze pytania o gniazdo USB-C z wtykiem JST PH

Jakim przewodem zasilać urządzenie przez to gniazdo?

Przewodem USB-A - USB-C, podłączonym do ładowarki z gniazdem USB-A albo do portu USB-A komputera. Przewód USB-C - USB-C z ładowarką USB-C nie poda napięcia, bo gniazdo nie ma rezystorów na liniach CC.

Jakie gniazdo zamontować na płytce pod wtyk?

Gniazdo JST PH 2-pin z rastrem 2,0 mm: B2B-PH-K-S w wersji pionowej albo S2B-PH-K-S w wersji kątowej. Gniazda serii XH (raster 2,5 mm) do tego wtyku nie pasują.

Który przewód to plus, a który masa?

Czerwony przewód to +5 V, czarny to GND. Przed podłączeniem sprawdza się polaryzację gniazda PH na płytce, bo producenci płytek układają styki różnie.

Czy gniazdo nadaje się do przesyłania danych, np. do programowania mikrokontrolera?

Nie. Gniazdo ma wyprowadzone tylko zasilanie VBUS i GND, bez linii danych D+ i D-. Mikrokontroler programuje się przez jego własne złącze USB albo programator.
