Co jeszcze potrzebne jest do skompletowania złącza?
Wtyk żeński NCDG o tej samej liczbie pozycji oraz styki zaciskane na przewodach. Sam wtyk NCDG to korpus bez styków — trzeba je dobrać osobno.

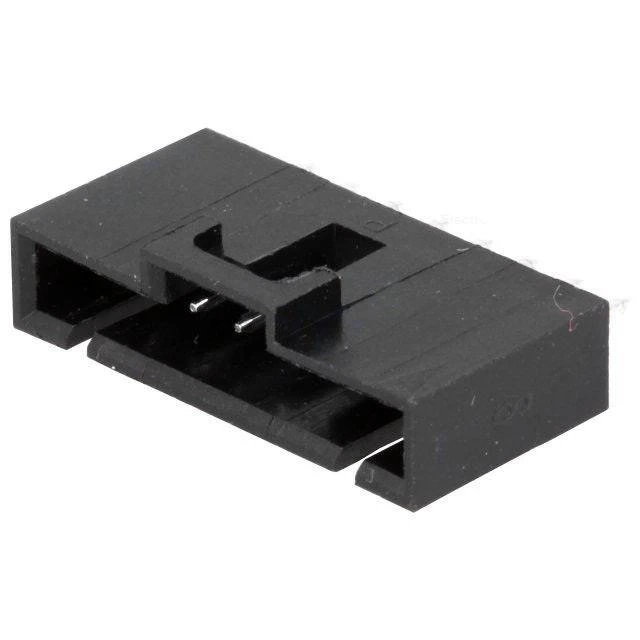

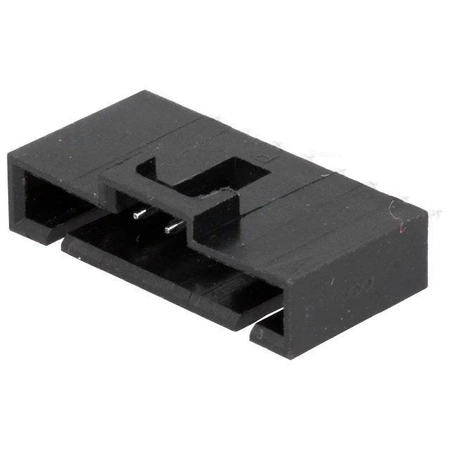

Gniazdo męskie NCDW 8 pin, przewód-płytka, raster 2,54 mm, z zatrzaskiem, Ninigi
Gniazdo męskie NCDW na 8 pozycji, przewód-płytka
Złącze przewód-płytka na 8 pozycji: część męska lutuje się w płytkę, a odpowiadający jej wtyk NCDG zaciska się na przewodach. Zatrzask blokuje połączenie mechanicznie, więc nie polega ono wyłącznie na sile styków.
Raster 2,54 mm odpowiada standardowi goldpin. Obciążalność 2,5 A na styk pozwala prowadzić tym złączem także zasilanie modułu, nie tylko sygnały. Kluczowanie w obudowie wyklucza wpięcie odwrotne.
Specyfikacja techniczna
- typ: gniazdo męskie przewód-płytka
- seria: Ninigi NCDW
- liczba pozycji: 8
- raster: 2,54 mm
- blokada: zatrzask
- montaż: lutowany w płytkę
- prąd maksymalny: 2,5 A
- pokrycie styków: cynowane
Najczęściej zadawane pytania
Czy zatrzask jest konieczny?
Przy urządzeniu nieruchomym połączenie utrzyma się siłą styków. Przy drganiach, naprężonym przewodzie albo transporcie zatrzask zapobiega stopniowemu wysuwaniu się wtyku.
Czy złącze przeniesie zasilanie?
Obciążalność wynosi 2,5 A na styk, więc nadaje się do zasilania modułów o niewielkim poborze. Przy większych prądach warto rozdzielić zasilanie na kilka styków.
Czy pasuje do zwykłych listew goldpin?
Raster 2,54 mm jest ten sam, ale obudowa z kluczem i zatrzaskiem wymaga odpowiadającego wtyku z tej samej serii. Zwykłe gniazdo goldpin nie zablokuje się na zatrzasku.
Jak zorientować wtyk przy wpinaniu?
Kształt obudowy dopuszcza tylko jedno położenie — wtyku nie da się wpiąć odwrotnie. Przy projektowaniu płytki warto sprawdzić, po której stronie wypada styk numer 1.
