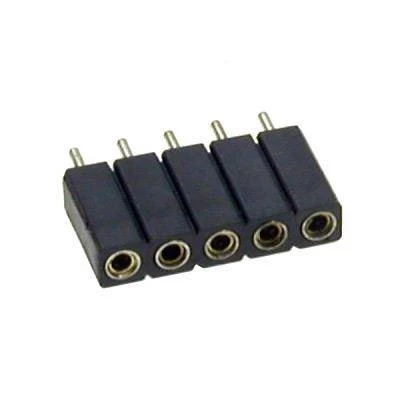

Gniazdo precyzyjne 1x5 ze stykiem tulejkowym, raster 2,54 mm

Styk ma postać obrabianej tulejki z wewnętrzną sprężyną, która obejmuje pin na całym obwodzie. Daje to wyraźnie większą siłę docisku i trwałość niż blaszka w gnieździe zwykłym, dlatego takie gniazda stosuje się pod podstawki układów scalonych i w torach, które są często rozłączane.

Listwa jest łamana, więc z jednego odcinka można wydzielić kilka krótszych gniazd. Raster 2,54 mm odpowiada standardowym listwom kołkowym i wyprowadzeniom układów w obudowach DIP.

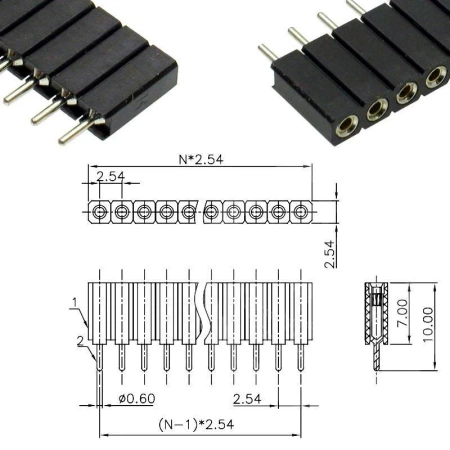

Specyfikacja techniczna

• typ: gniazdo precyzyjne, styk tulejkowy
• układ: 1x5, jednorzędowe
• liczba styków: 5
• raster: 2,54 mm
• wysokość: 7 mm
• podział: listwa łamana
• montaż: przewlekany
