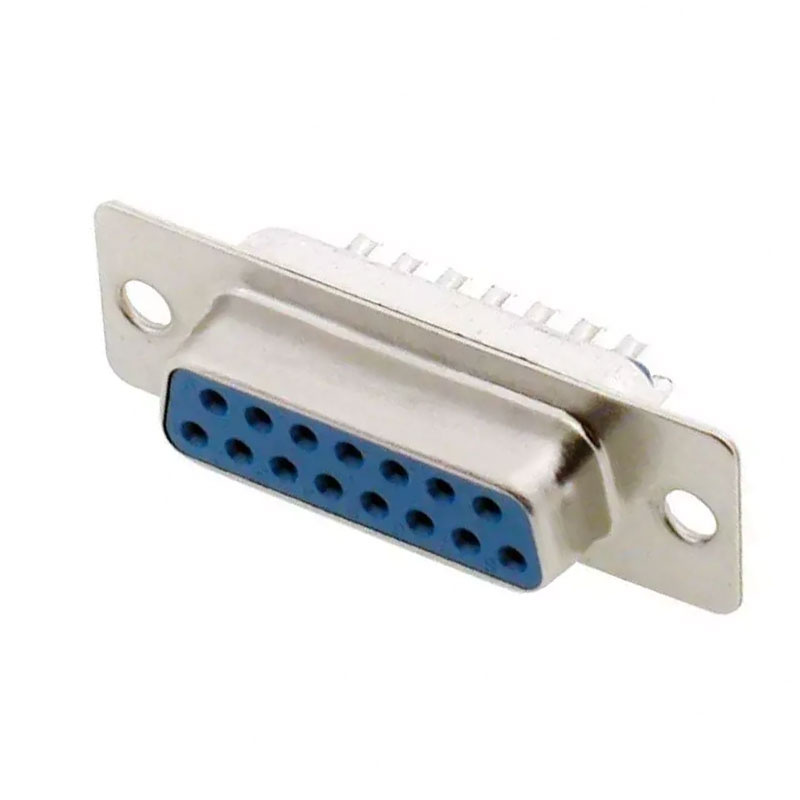

Gniazdo D-Sub żeńskie DB15 15-pin proste do lutowania Connfly
Profesjonalne złącze D-Sub DB15 żeńskie do pewnych połączeń sygnałowych
Gniazdo D-Sub DB15 to żeńskie złącze o 15 stykach, przeznaczone z wyprowadzeniami do lutowania. Układ 2-rzędowy porządkuje styki w kompaktowej, dobrze rozpoznawalnej obudowie standardu D-Sub.
Styki mają warstwę 0,8 μm złota na 1,3 μm niklu, izolator wykonano z poliestru, a metalową osłonę ze stali cynowanej. Takie zestawienie materiałów wspiera stabilny kontakt elektryczny i mechaniczną ochronę części stykowej.
Najważniejsze cechy
- Żeńskie złącze D-Sub DB15 o 15 stykach
- Układ styków: 2-rzędowe
- Wersja proste, do lutowania
- Pozłacane styki na warstwie niklu
- Stalowa, cynowana osłona złącza
Zastosowanie
- Budowa i naprawa przewodów oraz interfejsów D-Sub
- Urządzenia pomiarowe, sterowniki i aparatura warsztatowa
- Połączenia sygnałowe w elektronice i automatyce
Specyfikacja techniczna
- Producent: Connfly
- Typ złącza: D-Sub DB15
- Rodzaj: żeńskie
- Liczba styków: 15
- Liczba rzędów: 2
- Orientacja: proste
- Sposób montażu: do lutowania
- Powłoka styków: 0,8 μm złota na 1,3 μm niklu
- Materiał izolatora: poliester
- Materiał osłony: stal cynowana
Warto wiedzieć: powłoka styków a jakość połączenia
Cienka warstwa złota ogranicza utlenianie powierzchni styku, natomiast nikiel tworzy warstwę pośrednią między złotem a materiałem bazowym. W praktyce pomaga to utrzymać małą i powtarzalną rezystancję kontaktu.
Przy montażu warto unikać przegrzewania wyprowadzeń i zabrudzenia powierzchni stykowych, ponieważ oba czynniki mogą pogorszyć trwałość połączenia.
Najczęściej zadawane pytania
Złącze ma 15 styków rozmieszczonych w układzie dwóch rzędów.
Jest to gniazdo żeńskie.
Wersja jest przeznaczona z wyprowadzeniami do lutowania.
Izolator wykonano z poliestru, a osłonę mechaniczną ze stali cynowanej.
Styki pokryto warstwą 0,8 μm złota naniesioną na 1,3 μm niklu.
