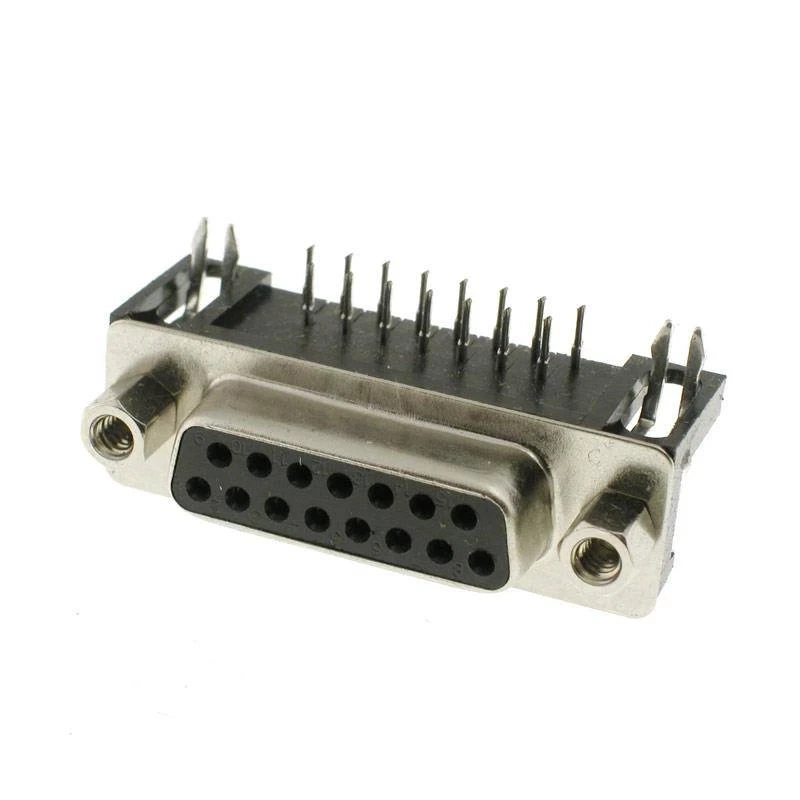

Gniazdo D-Sub żeńskie DB15 15-pin kątowe do PCB z zatrzaskami snap-in Connfly

Profesjonalne złącze D-Sub DB15 żeńskie do pewnych połączeń sygnałowych

Gniazdo D-Sub DB15 to żeńskie złącze o 15 stykach, przeznaczone do montażu na płytce drukowanej. Styki rozmieszczono w układzie 2-rzędowym w kompaktowej, dobrze rozpoznawalnej obudowie standardu D-Sub.

Styki mają warstwę 0,8 μm złota na 1,3 μm niklu, izolator wykonano z poliestru, a metalową osłonę ze stali cynowanej. Takie zestawienie materiałów wspiera stabilny kontakt elektryczny i mechaniczną ochronę części stykowej. Kątowe wyprowadzenia ułatwiają prowadzenie połączeń równolegle do płytki. Zatrzaski snap-in stabilizują element podczas montażu na PCB.

Najważniejsze cechy

• Żeńskie złącze D-Sub DB15 o 15 stykach
• Układ styków: 2-rzędowy
• Wersja kątowa, do montażu na PCB
• Pozłacane styki na warstwie niklu
• Stalowa, cynowana osłona złącza
• Zatrzaski montażowe snap-in

Zastosowanie

• Budowa i naprawa przewodów oraz interfejsów D-Sub
• Urządzenia pomiarowe, sterowniki i aparatura warsztatowa
• Połączenia sygnałowe w elektronice i automatyce

Specyfikacja techniczna

• Producent: Connfly
• Typ złącza: D-Sub DB15
• Rodzaj: żeńskie
• Liczba styków: 15
• Liczba rzędów: 2
• Orientacja: kątowa
• Sposób montażu: do PCB
• Powłoka styków: 0,8 μm złota na 1,3 μm niklu
• Materiał izolatora: poliester
• Materiał osłony: stal cynowana
• Mocowanie pomocnicze: zatrzaski snap-in

Warto wiedzieć: powłoka styków a jakość połączenia

Cienka warstwa złota ogranicza utlenianie powierzchni styku, natomiast nikiel tworzy warstwę pośrednią między złotem a materiałem bazowym. W praktyce pomaga to utrzymać małą i powtarzalną rezystancję kontaktu.

Przy montażu warto unikać przegrzewania wyprowadzeń i zabrudzenia powierzchni stykowych, ponieważ oba czynniki mogą pogorszyć trwałość połączenia.

Najczęściej zadawane pytania

Ile styków ma złącze DB15?

Złącze ma 15 styków rozmieszczonych w układzie dwóch rzędów.

Czy jest to wtyk czy gniazdo?

Jest to gniazdo żeńskie.

Jak montuje się to złącze?

Złącze jest przeznaczone do montażu na płytce drukowanej.

Z czego wykonano izolator i osłonę?

Izolator wykonano z poliestru, a osłonę mechaniczną ze stali cynowanej.

Jaką powłokę mają styki?

Styki pokryto warstwą 0,8 μm złota naniesioną na 1,3 μm niklu.
