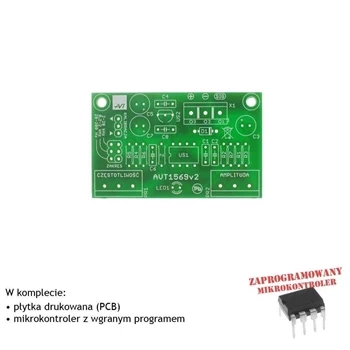

Generator akustyczny 20Hz - 20kHz - PCB i mikroprocesor do projektu AVT 1569
- Generuj sygnał sinusoidalny 20 Hz…20 kHz z regulacją częstotliwości i amplitudy. AVT1569 A+ zawiera płytkę PCB i mikrokontroler; elementy kompletujesz osobno.
Generator akustyczny 20 Hz - 20 kHz - płytka PCB i mikrokontroler do AVT1569
Pozwala zbudować generator sinusoidalny do testowania torów audio, wzmacniaczy i układów akustycznych w paśmie 20 Hz…20 kHz.
Generator sinusoidalny do pasma akustycznego
AVT1569 to generator akustyczny wytwarzający przebieg sinusoidalny w zakresie od 20 Hz do 20 kHz. Sprawdza się przy uruchamianiu i testowaniu torów audio, wzmacniaczy, filtrów, wejść pomiarowych oraz układów, w których potrzebny jest regulowany sygnał z pasma akustycznego.
Częstotliwość wybiera się przełącznikiem zakresów oraz płynnie reguluje potencjometrem PR1. Potencjometr PR2 pozwala ustawić poziom sygnału wyjściowego. Generator wykorzystuje mikrokontroler ATtiny25 i bezpośrednią syntezę cyfrową z wyjściem PWM oraz filtrem dolnoprzepustowym. Wersja A+ zawiera płytkę PCB i mikrokontroler przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1569
Generator sinusoidalny pasma akustycznego z mikrokontrolerem ATtiny25, syntezą cyfrową DDS/PWM, filtrem dolnoprzepustowym i regulacją poziomu wyjściowego.
| Wersja | A+ – płytka PCB i mikrokontroler |
| Funkcja | generator sinusoidalny pasma akustycznego |
| Zakres częstotliwości | 20 Hz…20 kHz |
| Podzakresy | 20 Hz…200 Hz, 200 Hz…2 kHz, 2 kHz…20 kHz |
| Przebieg wyjściowy | sinusoidalny |
| Poziom sygnału | ok. 3,5 Vpp, regulowany |
| Zniekształcenia | poniżej 0,5% |
| Mikrokontroler | ATtiny25-20PU |
| Stabilizator | 78L05 |
| Zasilanie | 8…15 VDC |
| Płytka PCB | 37×60 mm |
Wersja

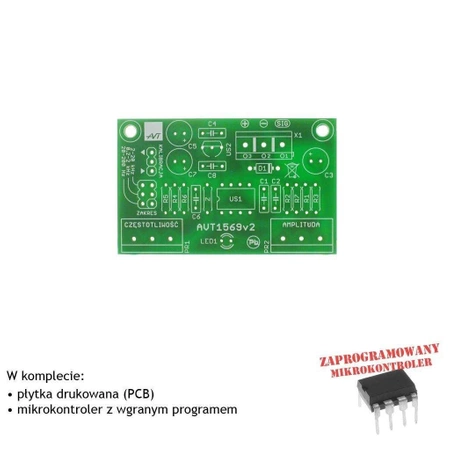

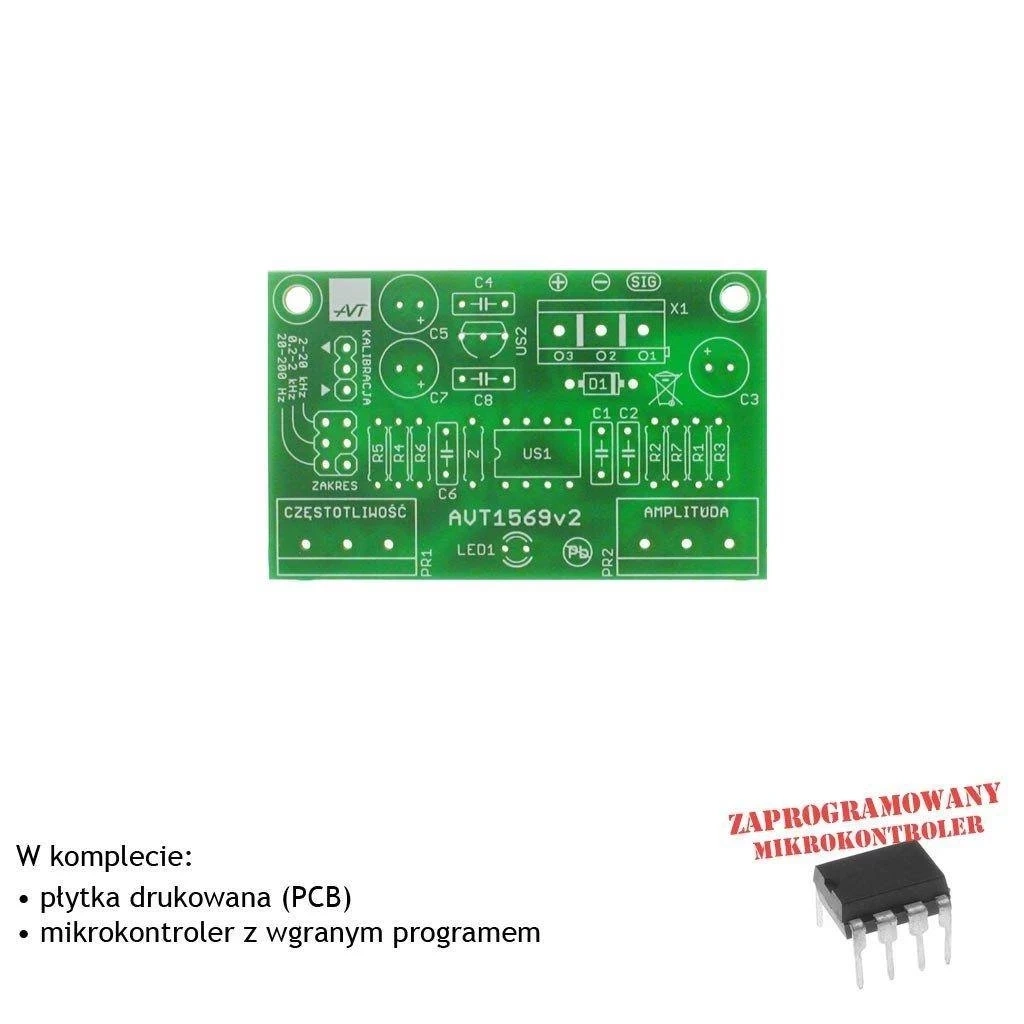

AVT1569 A+ – płytka PCB i zaprogramowany mikrokontroler ATtiny25. Pozostałe elementy elektroniczne i elektromechaniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1,1 kΩ 1%
- R2: 18 kΩ 1%
- R3: 1 kΩ 1%
- R4…R6: 10 kΩ 5%
- R7: 1 kΩ 5%
- C1: 2,7 nF
- C2: 470 pF
- C3: 10 µF
- C4, C6, C8: 100 nF
- C5, C7: 100 µF
- D1: 1N4007
- LED1: dioda LED
- US1: ATtiny25-20PU – mikrokontroler przygotowany do projektu (w zestawie)
- US2: 78L05
- PR1, PR2: potencjometr 10 kΩ
- ZAKRES: goldpin 2×3
- KALIBRACJA: goldpin 1×3
- Z: zwora 0 Ω
- X1: złącze DG301-5.0/3
Notes
Generator wykorzystuje bezpośrednią syntezę cyfrową. Przetwornik C/A jest zrealizowany na dwóch modulatorach PWM mikrokontrolera, a rezystory R1 i R2 sumują składowe o odpowiednich wagach.
Zakres pracy wybiera się przełącznikiem ZAKRES: 20 Hz…200 Hz, 200 Hz…2 kHz albo 2 kHz…20 kHz. Potencjometr PR1 służy do płynnego strojenia częstotliwości w wybranym zakresie, a PR2 do regulacji amplitudy sygnału wyjściowego.
Po pierwszym uruchomieniu należy wykonać kalibrację częstotliwości. Do wyjścia SIG podłącza się miernik częstotliwości, wybiera środkowy zakres 200 Hz…2 kHz i koryguje częstotliwość złączem KALIBRACJA.
Sygnał wyjściowy generatora jest sygnałem testowym, a nie wyjściem mocy do bezpośredniego zasilania głośnika. Do testów akustycznych należy stosować odpowiedni wzmacniacz lub wejście pomiarowe.
Uwaga: Wyjście SIG jest przeznaczone do podawania sygnału testowego na wejścia układów audio lub aparaturę pomiarową. Nie należy traktować go jako wyjścia głośnikowego ani obciążać niską impedancją.
Najczęściej zadawane pytania
AVT1569 A+ zawiera płytkę PCB oraz mikrokontroler ATtiny25 przygotowany do projektu generatora akustycznego. Do uruchomienia układu trzeba samodzielnie skompletować pozostałe elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Generator wytwarza przebieg sinusoidalny w zakresie 20 Hz…20 kHz. Pasmo jest podzielone na trzy podzakresy wybierane przełącznikiem ZAKRES.
Tak. Potencjometr PR2 służy do regulacji amplitudy sygnału wyjściowego, a PR1 do płynnej regulacji częstotliwości w wybranym podzakresie.
Wersja A+ zawiera mikrokontroler ATtiny25 przygotowany do projektu, więc użytkownik nie musi samodzielnie programować układu przed uruchomieniem generatora.
