Generator sinusoidalny do samodzielnego montażu

AVT1569 pozwala zbudować generator akustyczny wytwarzający przebieg sinusoidalny w zakresie od 20 Hz do 20 kHz. Układ sprawdza się przy uruchamianiu i testowaniu torów audio, wzmacniaczy, filtrów, wejść pomiarowych oraz innych układów wymagających regulowanego sygnału z pasma akustycznego.

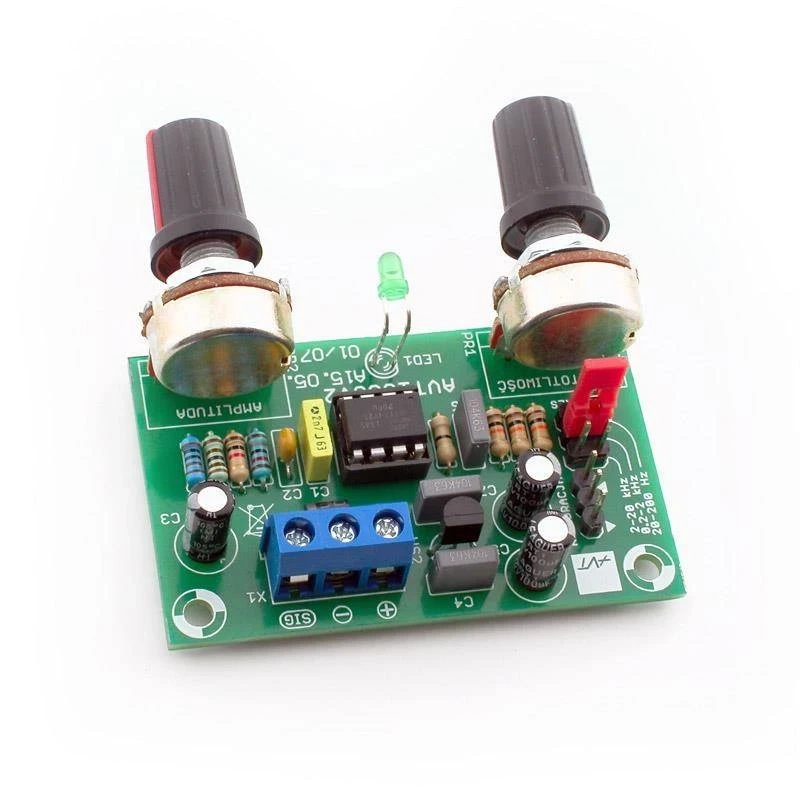

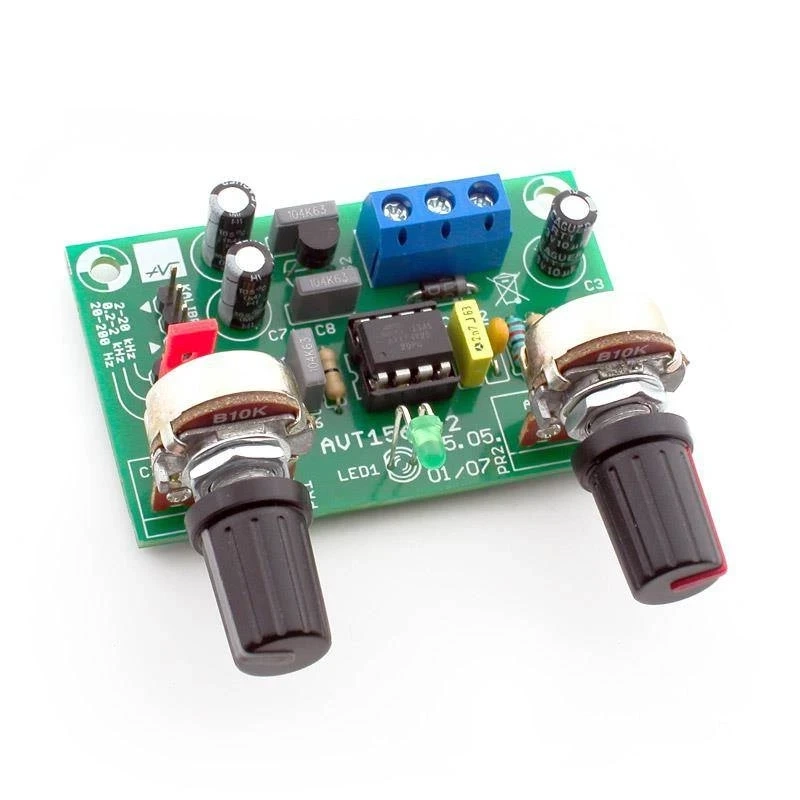

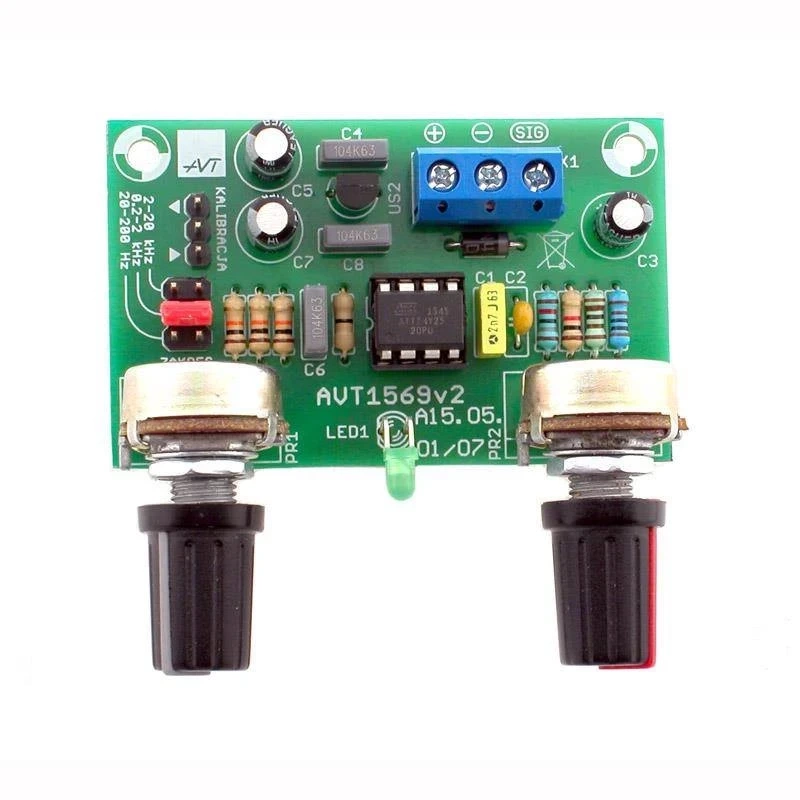

Częstotliwość wybiera się przełącznikiem zakresów oraz płynnie reguluje potencjometrem PR1. Potencjometr PR2 odpowiada za poziom sygnału wyjściowego. Generator wykorzystuje mikrokontroler ATtiny25, bezpośrednią syntezę cyfrową, wyjście PWM oraz filtr dolnoprzepustowy. Wersja B to zestaw KIT z płytką PCB, mikrokontrolerem przygotowanym do projektu i elementami do samodzielnego montażu.

Karta techniczna
AVT1569

Generator sinusoidalny pasma akustycznego z mikrokontrolerem ATtiny25, syntezą cyfrową DDS/PWM, filtrem dolnoprzepustowym i regulacją poziomu wyjściowego.

Wersja

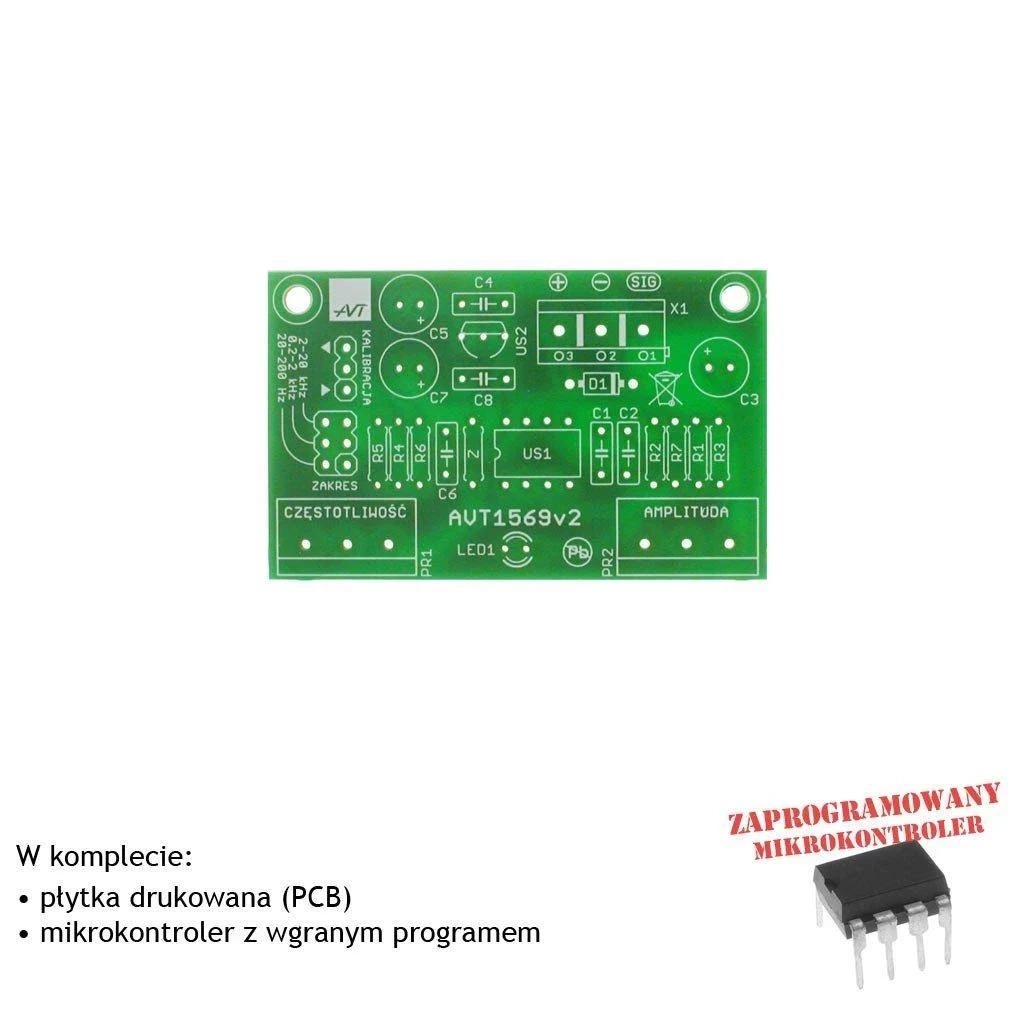

AVT1569 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, mikrokontroler ATtiny25 przygotowany do projektu, stabilizator 78L05, potencjometry regulacji częstotliwości i amplitudy, elementy filtra, złącza oraz elementy do zlutowania generatora akustycznego.

Notes

Generator wykorzystuje bezpośrednią syntezę cyfrową. Przetwornik C/A jest zrealizowany na dwóch modulatorach PWM mikrokontrolera, a rezystory R1 i R2 sumują składowe o odpowiednich wagach.

Zakres pracy wybiera się przełącznikiem ZAKRES: 20 Hz…200 Hz, 200 Hz…2 kHz albo 2 kHz…20 kHz. Potencjometr PR1 służy do płynnego strojenia częstotliwości w wybranym zakresie, a PR2 do regulacji amplitudy sygnału wyjściowego.

Po pierwszym uruchomieniu należy wykonać kalibrację częstotliwości. Do wyjścia SIG podłącza się miernik częstotliwości, wybiera środkowy zakres 200 Hz…2 kHz i koryguje częstotliwość złączem KALIBRACJA.

Wyjście SIG służy do podawania sygnału testowego na wejścia układów audio lub aparaturę pomiarową. Nie jest wyjściem głośnikowym i nie powinno być obciążane niską impedancją.
