Energooszczędny przekaźnik bistabilny DPDT 12V sterowany TTL - zlutowany KIT AVT 6048

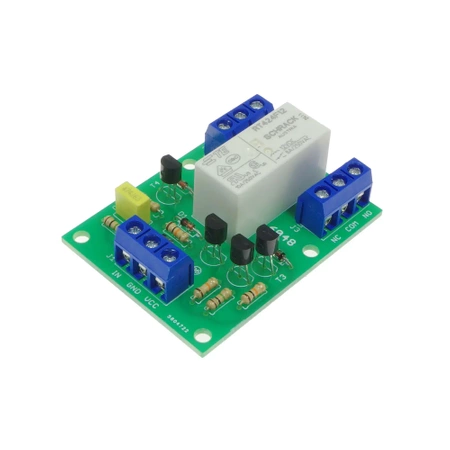

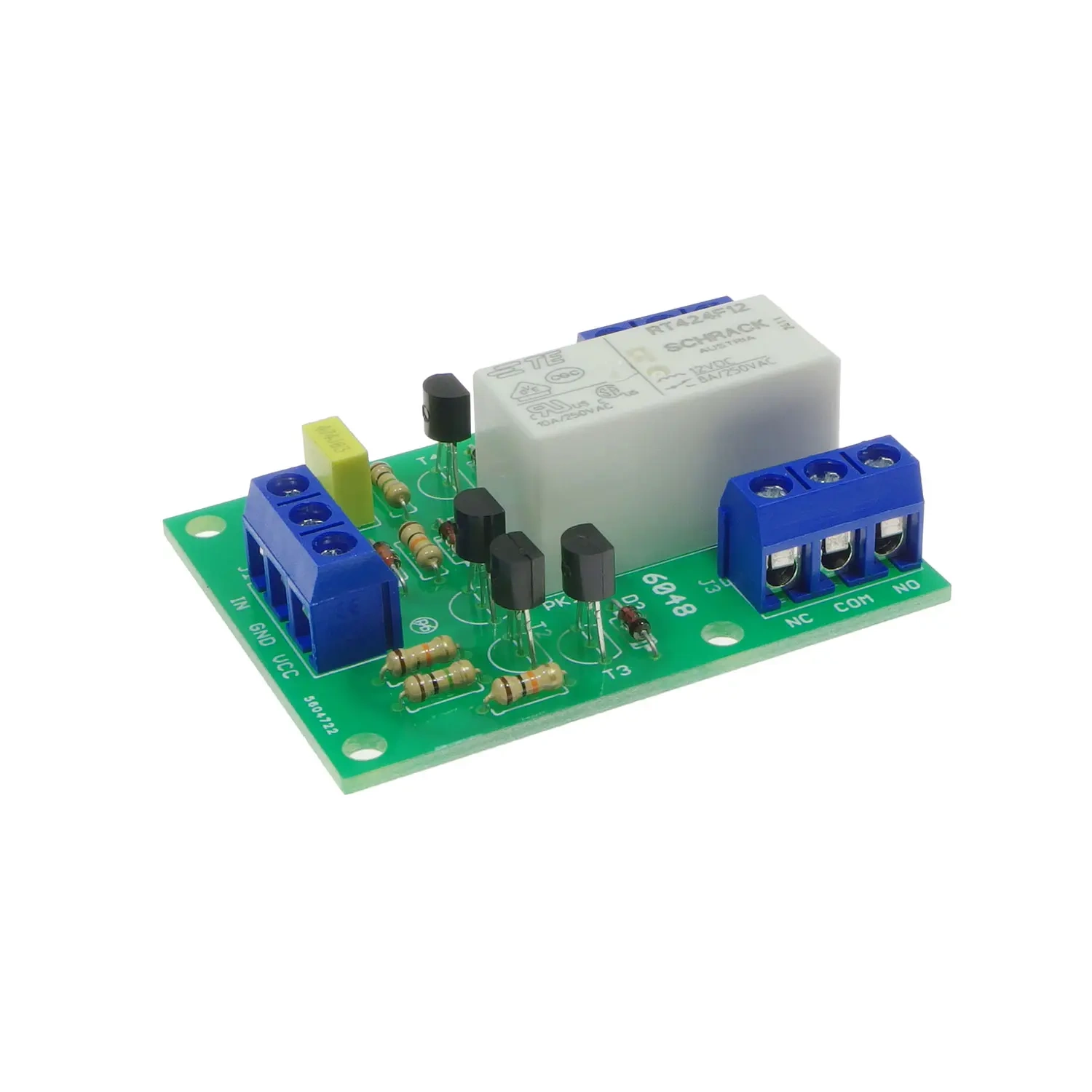

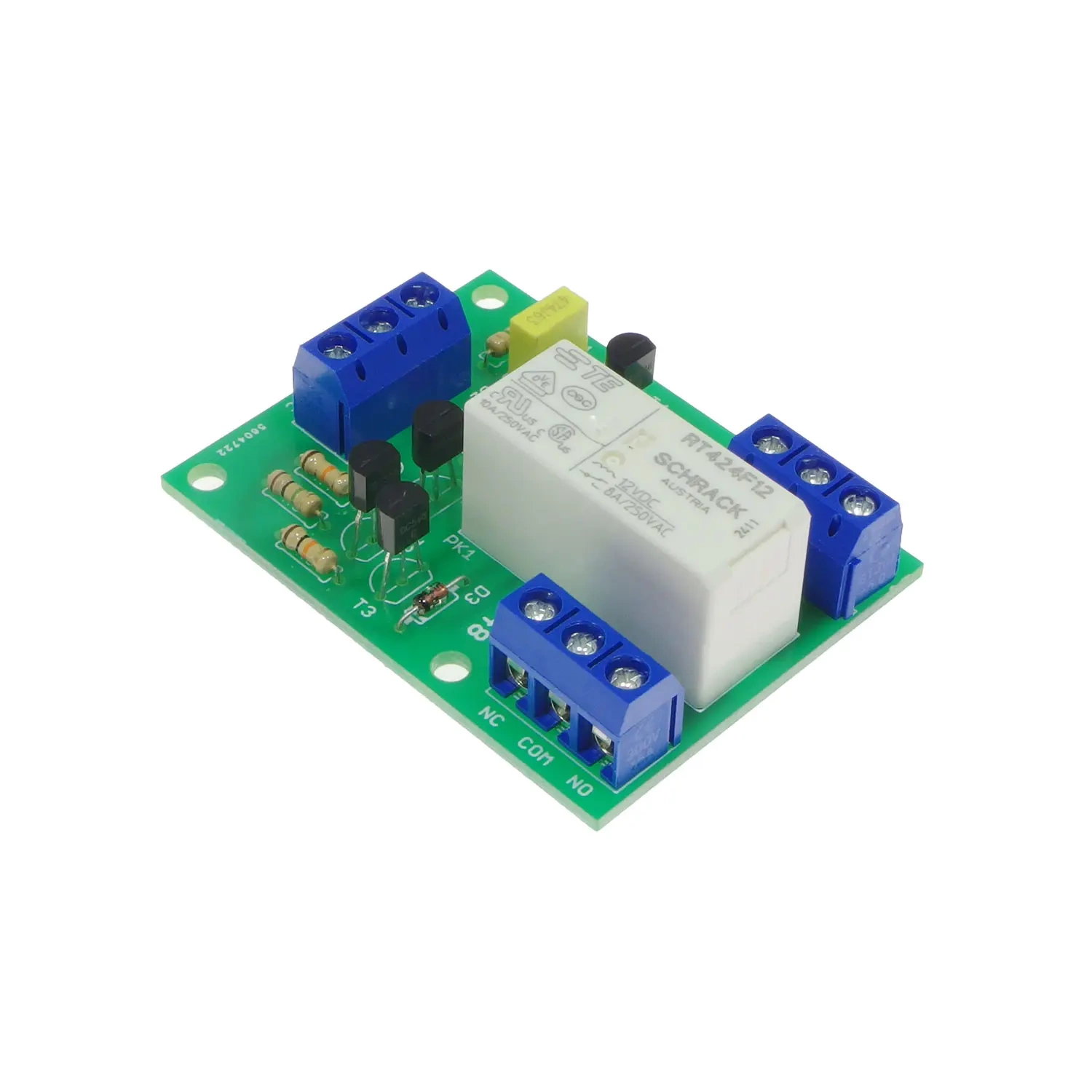

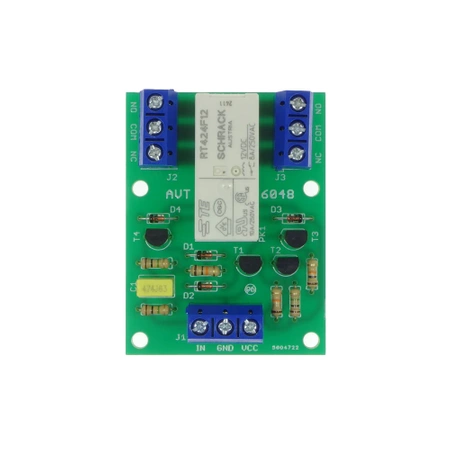

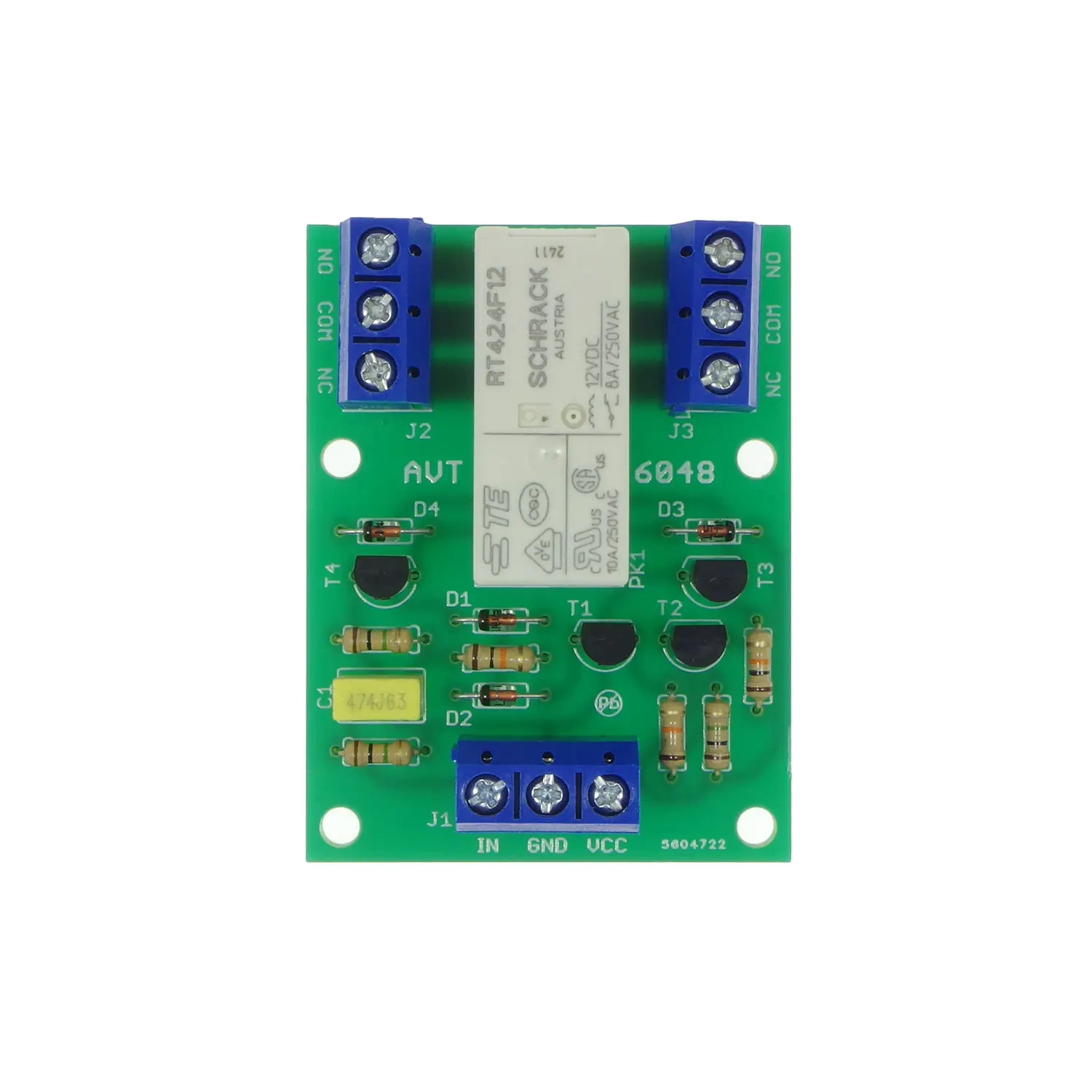

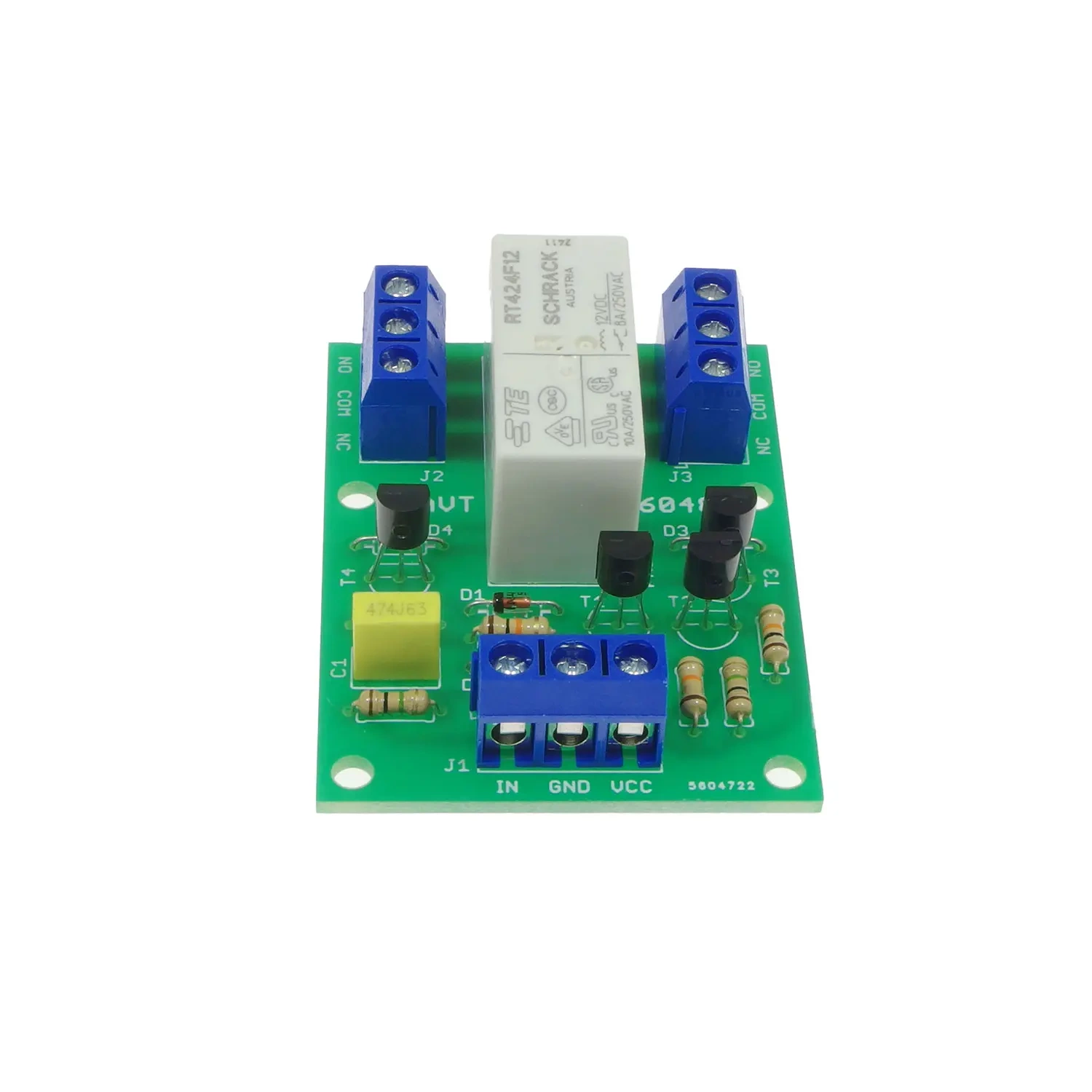

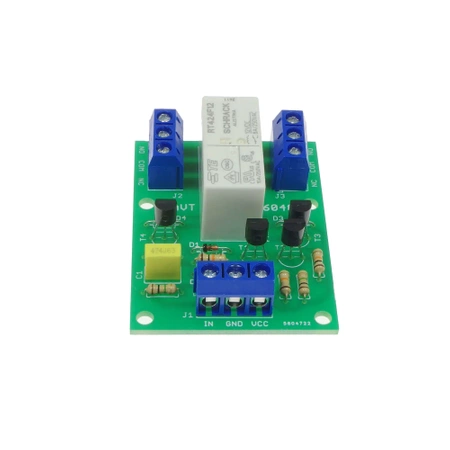

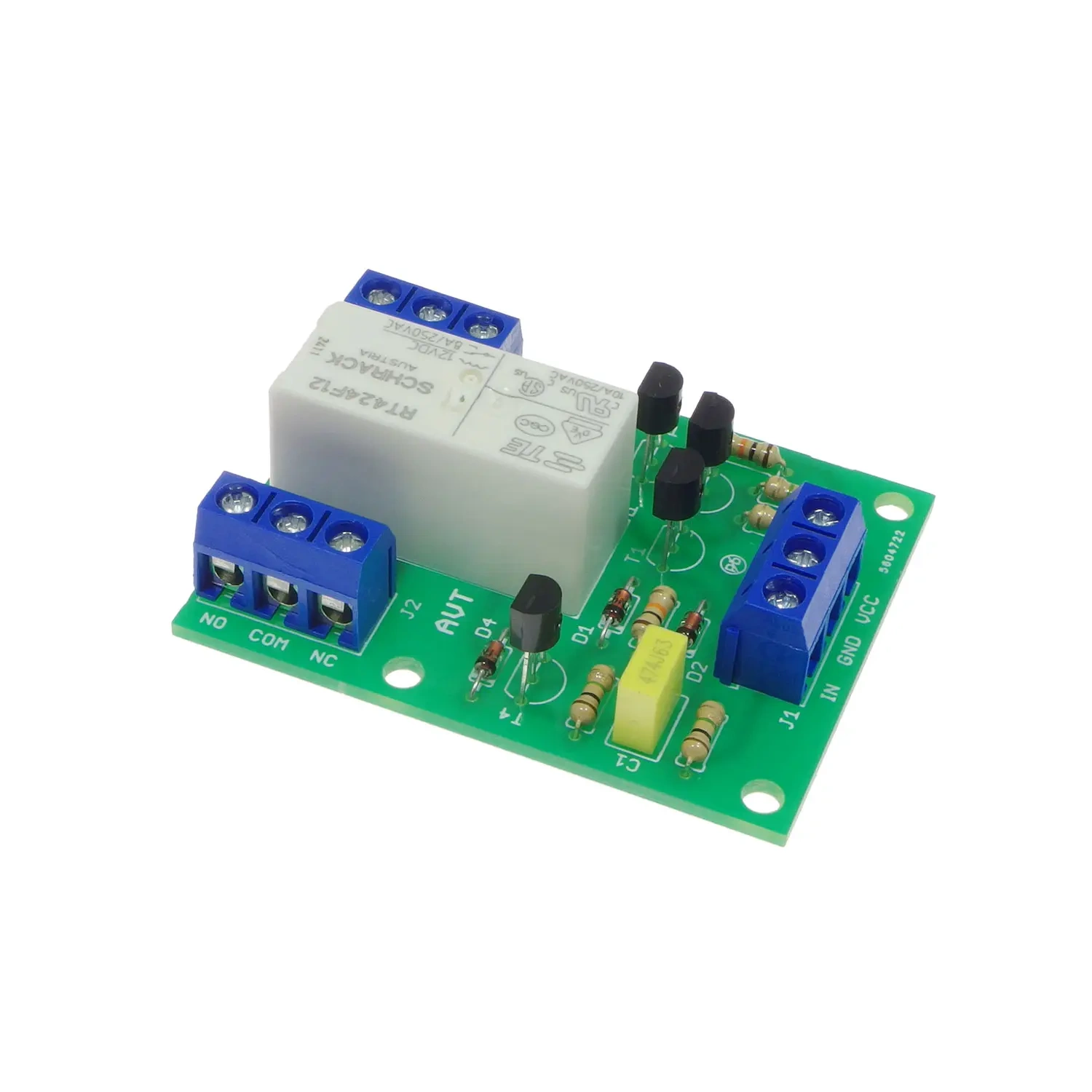

- Energooszczędny przekaźnik bistabilny przełącza styki impulsem TTL, ma wyjście DPDT i pobiera poniżej 1 µA w spoczynku. AVT6048 C to zlutowany układ do integracji w sterowaniu.
Impulsowy przekaźnik DPDT do sterowania z układów TTL - zlutowany AVT6048
Zlutowany układ energooszczędnego przekaźnika bistabilnego do podłączenia zasilania 12 V, sygnału TTL i przełączanego obwodu.
Zlutowany układ przekaźnikowy do pracy impulsowej
AVT6048 C to zlutowany sterownik przekaźnika bistabilnego. Zmiana stanu styków następuje po impulsie sterującym, a po przełączeniu układ nie wymaga stałego zasilania cewki.

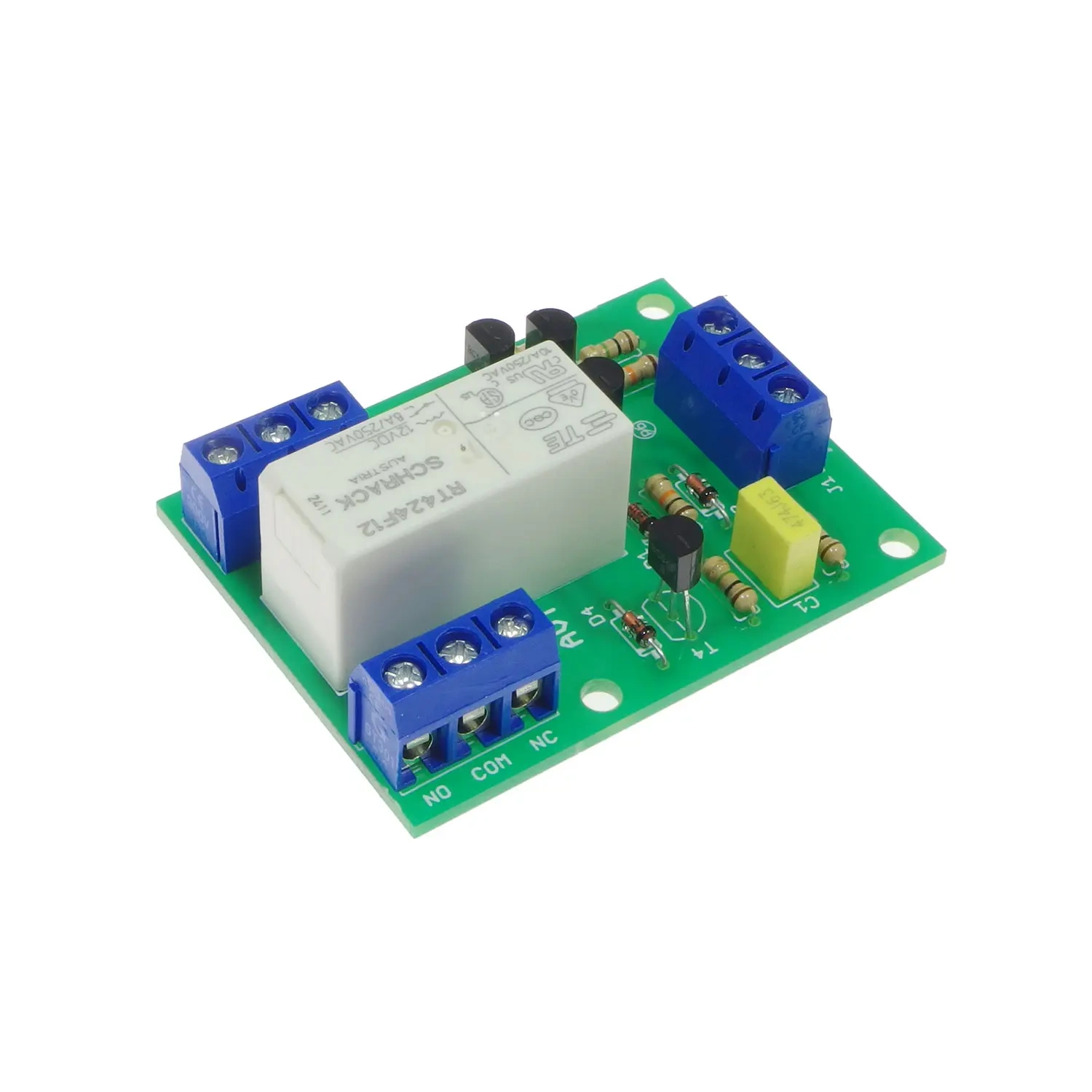

Wyjścia przekaźnika są dostępne na dwóch złączach jako styki NC, COM i NO. Wejście sterujące współpracuje z układami cyfrowymi typu TTL, także z systemami pracującymi przy poziomie sterującym około 3,3 V. Wersja C zawiera zmontowany układ przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu, obudowie albo systemie sterowania.
Karta techniczna
AVT6048
Zlutowany układ sterowania przekaźnikiem bistabilnym z wejściem TTL, zasilaniem 12 V, dwoma torami styków przełącznych i niskim poborem prądu po przełączeniu.
| Kod projektu | AVT6048 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | sterownik przekaźnika bistabilnego |
| Przekaźnik | RT424F12, bistabilny, DPDT |
| Sterowanie | zewnętrzny sygnał TTL, impuls ON/OFF |
| Minimalny poziom sterujący | co najmniej 3 V |
| Zasilanie | 12 V DC |
| Pobór prądu w spoczynku | poniżej 1 µA po przełączeniu |
| Wyjścia stykowe | 2 tory przełączne: NC, COM, NO |
| Obciążalność styków przekaźnika | do 8 A dla każdej pary styków |
| Wymiary płytki PCB | 42×55 mm |
Wersja
AVT6048 C – zlutowany układ. Wersja zawiera zmontowany energooszczędny przekaźnik bistabilny przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu, obudowie albo systemie sterowania.
Notes
AVT6048 C wymaga podłączenia zasilania 12 V DC do zacisków VCC i GND oraz sygnału sterującego do wejścia IN.

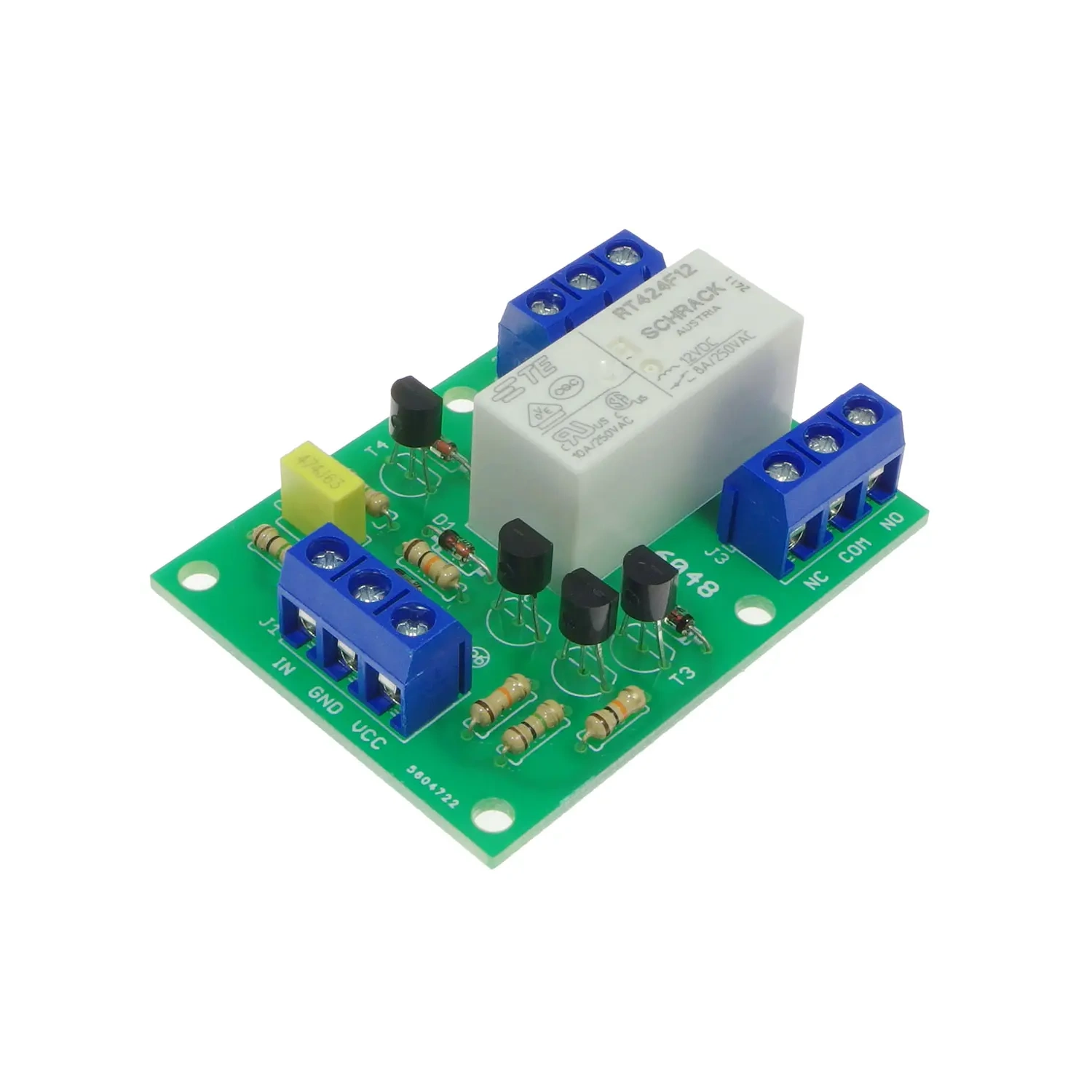

Na złączach J2 i J3 dostępne są dwa tory styków przekaźnika: NC, COM i NO. Po impulsie sterującym stan styków zostaje zachowany bez stałego zasilania cewki.
Poziom wysoki sygnału sterującego powinien mieć co najmniej około 3 V, dzięki czemu układ może współpracować z mikrokontrolerami i wyjściami cyfrowymi.
Moduł należy zamontować w obudowie lub urządzeniu tak, aby złącza śrubowe, przewody obciążenia i część sterująca były zabezpieczone przed zwarciem oraz naprężeniami.
Uwaga: AVT6048 C nie jest samodzielnym gotowym urządzeniem. To zlutowany układ przekaźnikowy do poprawnego podłączenia i zabezpieczenia. Przy przełączaniu obciążeń o większym prądzie lub napięciu należy dobrać przewody, bezpiecznik, izolację, obudowę i odstępy zgodnie z wymaganiami bezpieczeństwa.
Najczęściej zadawane pytania
AVT6048 C to zlutowany układ przekaźnika bistabilnego do podłączenia zasilania, sygnału sterującego i obwodów przełączanych.
Nie. Wersja C jest zlutowanym układem elektronicznym do integracji w obudowie, urządzeniu lub systemie sterowania.
Nie. Układ działa sprzętowo, bez mikrokontrolera i bez programowania.
Przekaźnik bistabilny zachowuje stan po impulsie sterującym i nie wymaga stałego prądu cewki do podtrzymania położenia styków.
Układ wymaga zasilania 12 V DC oraz impulsowego sygnału sterującego TTL o poziomie wysokim około 3 V lub wyższym.
