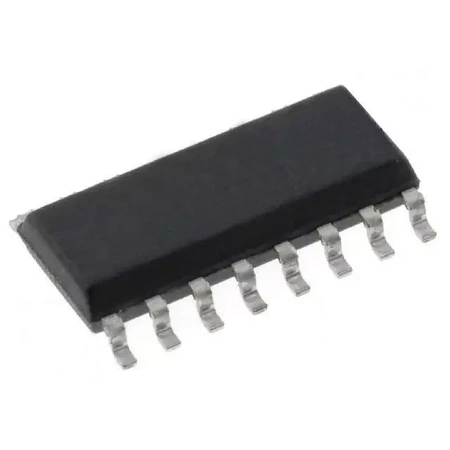

Analogowy tor czytnika RFID 125 kHz między anteną a mikrokontrolerem

Czytnik RFID musi jednocześnie wytwarzać pole nośne, modulować je przy zapisie do transpondera i odczytywać słabą modulację, którą transponder nakłada na to samo pole. Układ realizuje całą tę część analogową: steruje cewką anteny częstotliwością nośną, moduluje amplitudowo pole przy zapisie, demoduluje odpowiedź i podaje ją na wyjście w postaci sygnału cyfrowego gotowego dla mikrokontrolera. Po stronie procesora zostaje więc sama logika protokołu, bez toru analogowego. W trybie uśpienia pobór prądu spada do jednego mikroampera, co pozwala budować czytniki zasilane bateryjnie, wybudzane na czas odczytu.

Specyfikacja techniczna

• typ: analogowy tor czytnika RFID
• częstotliwość pracy: 125kHz
• funkcje: sterowanie anteną, modulacja AM przy zapisie, demodulacja odpowiedzi transpondera
• napięcie zasilania: od 4,1V
• pobór prądu w uśpieniu: 1uA
• zakres temperatur pracy: -40°C do 85°C
• obudowa: SO-16
• montaż: powierzchniowy
