ECL82SE stereofoniczny wzmacniacz lampowy dla początkujących - PCB do projektu AVT 5396

Do pobrania:

Dokumentacja

Opis projektu:

Wzmacniacz o typowej konstrukcji wykonany w konfiguracji wzmacniacza dwustopniowego. Stopień mocy napięciowego zrealizowano na triodzie, natomiast stopień mocy na pentodzie. Ze względu na zastosowanie lampy dwusystemowej (trioda i pentoda w jednej bańce) konstrukcja jest dosyć zwarta, a użycie popularnych lamp ECL82 umożliwia uzyskanie mocy wyjściowej około 1,5...2 W w konfiguracji SE. Rekomendacje: nieskomplikowany wzmacniacz dla osób rozpoczynających przygodę z elektroniką lampową - zastosowane lampy ECL82 są łatwo dostępne i niedrogie.

Wymiary płytki: 91x48mm

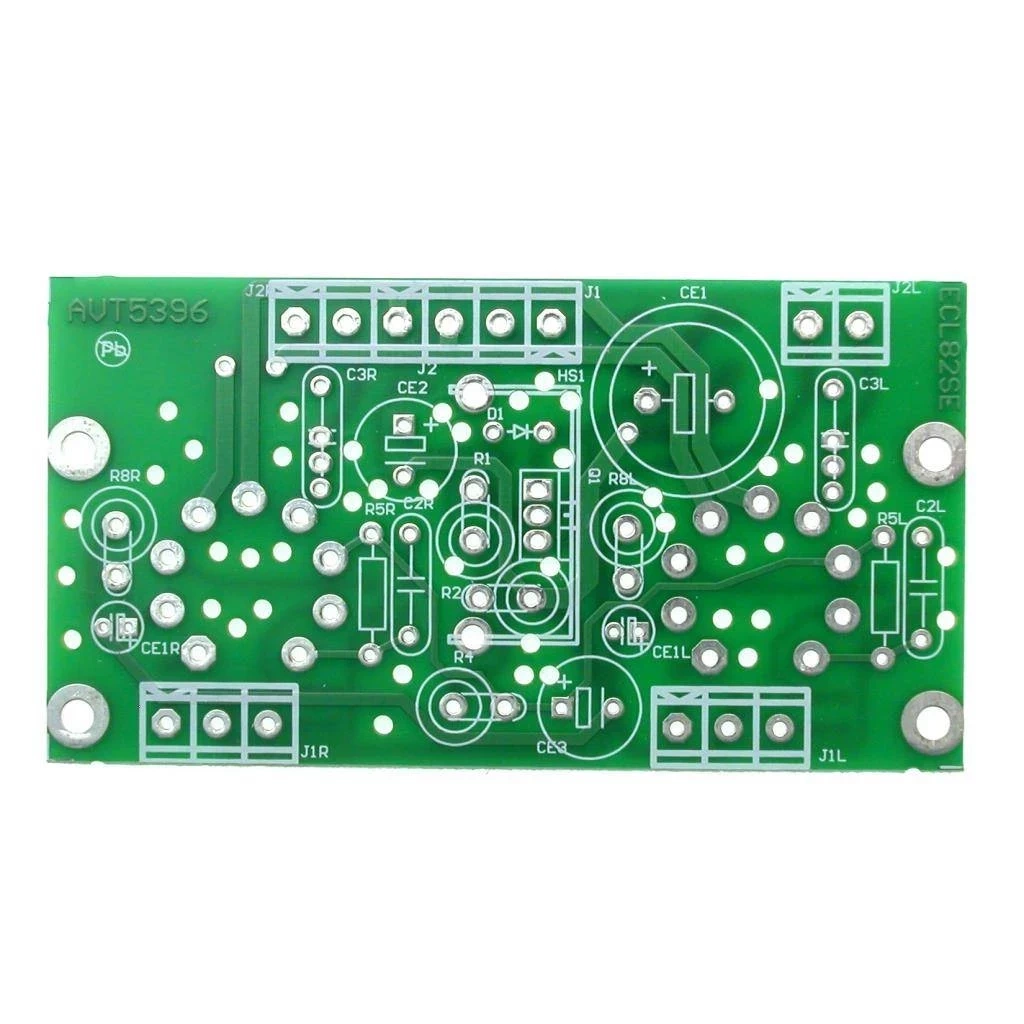

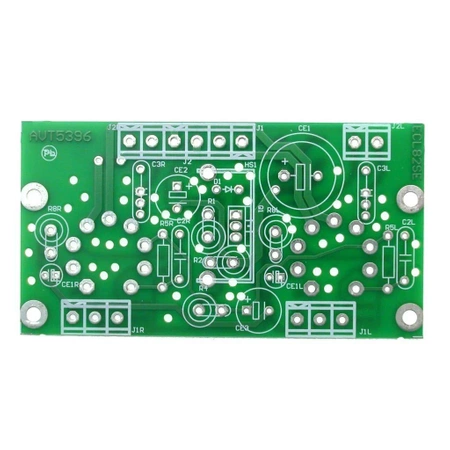

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT5396

Projekt AVT 5396 EP 05/13
