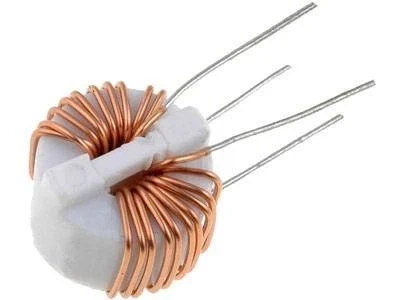

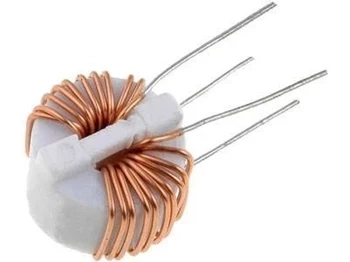

Dławik toroidalny przeciwzakłóceniowy, dwa uzwojenia na wspólnym rdzeniu

Oba uzwojenia nawinięte są tak, że strumienie od prądu roboczego znoszą się wzajemnie, a od zakłóceń wspólnych sumują. Dławik przepuszcza więc prąd zasilania bez strat, a tłumi zakłócenia płynące jednocześnie w obu przewodach.

Stosowany na wejściu zasilaczy impulsowych i w filtrach sieciowych, gdzie ogranicza emisję zakłóceń do sieci i poprawia odporność urządzenia. Rdzeń toroidalny zamyka strumień w swojej objętości, więc nie promieniuje na sąsiednie elementy.

Specyfikacja techniczna

• typ: dławik toroidalny przeciwzakłóceniowy
• uzwojenia: 2, na wspólnym rdzeniu
• indukcyjność: 0,6 mH
• prąd znamionowy: 2 A
• montaż: przewlekany
