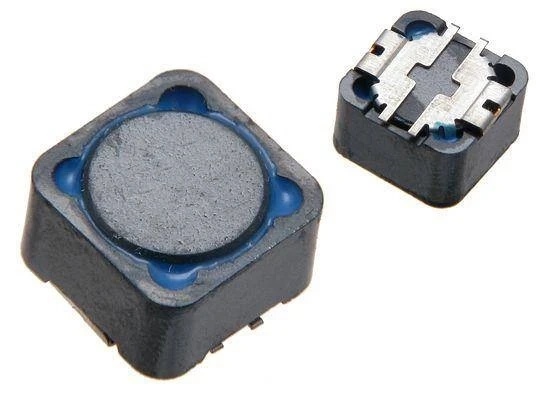

Dławik mocy SMD 10 µH, prąd 4,5 A

Dławik mocy ma rdzeń o dużej indukcji nasycenia, dzięki czemu przenosi wyższy prąd bez utraty indukcyjności. Przy 4,5 A rdzeń pozostaje w zakresie liniowym, a rezystancja uzwojenia 0,028 Ω ogranicza straty na przewodzeniu.

Element przeznaczony do przetwornic impulsowych, gdzie gromadzi energię w polu magnetycznym i oddaje ją w kolejnej części cyklu. Przekroczenie prądu nasycenia powoduje gwałtowny spadek indukcyjności i wzrost prądu przez klucz, dlatego zapas na ten parametr jest istotniejszy niż sama wartość indukcyjności.

Specyfikacja techniczna

• typ: dławik mocy smd
• indukcyjność: 10 µH
• tolerancja: 20%
• prąd znamionowy: 4,5 A
• rezystancja uzwojenia: 0,028 Ω
• montaż: powierzchniowy
