Jaką obudowę ma dioda?
Dioda ma obudowę SMD 5050 PLCC-6.

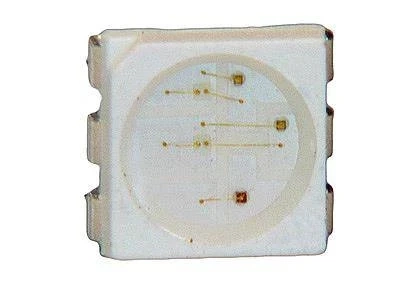

Dioda LED RGB SMD 5050 PLCC-6 700/1300/500 mcd, kąt 120° do układów elektronicznych
Wielokolorowa dioda LED RGB SMD 5050 do kompaktowych wskaźników
Dioda LED RGB SMD 5050 w obudowie PLCC-6 zawiera trzy struktury emitujące światło czerwone, zielone i niebieskie. Pozwala budować kompaktowe wskaźniki wielokolorowe na płytkach drukowanych.
Światłość dla kanałów R/G/B wynosi odpowiednio 700/1300/500 mcd, a kąt świecenia 120°. Dla każdego kanału podano prąd 20 mA.
Najważniejsze cechy
- obudowa SMD 5050
- trzy kanały barwne: czerwony, zielony i niebieski
- kąt świecenia 120°
- parametry elektryczne podane osobno dla kanałów RGB
Zastosowanie
Dioda służy do budowy wielokolorowych wskaźników montowanych powierzchniowo.
- sygnalizacja wielostanowa
- panele i wskaźniki na płytkach drukowanych
- projekty sterowania barwą światła
Specyfikacja techniczna
- Typ produktu: dioda LED RGB SMD
- Obudowa: 5050 PLCC-6
- Długości fal: 625/525/465 nm
- Światłość R/G/B: 700/1300/500 mcd
- Kąt świecenia: 120°
- Prąd przewodzenia: 20 mA
- Napięcie przewodzenia R/G/B: 2,0/3,4/3,4 V
- Model: OSTCMBS4C1A
- Producent: OptoSupply
Warto wiedzieć: dlaczego kanały RGB mają różne napięcia
Poszczególne kolory LED wykorzystują różne materiały półprzewodnikowe, dlatego ich napięcia przewodzenia nie są jednakowe. Kanał czerwony zwykle ma niższe napięcie niż zielony i niebieski.
Każdy kanał powinien mieć właściwie dobrane ograniczenie prądu. Wspólne sterowanie bez uwzględnienia różnic napięć może prowadzić do nierównomiernej jasności lub przeciążenia jednej ze struktur.
Najczęściej zadawane pytania
Jakie kolory zawiera?
Zawiera kanały czerwony, zielony i niebieski.
Jaka jest światłość kanałów RGB?
Światłość wynosi odpowiednio 700/1300/500 mcd.
Jaki jest kąt świecenia?
Kąt świecenia wynosi 120°.
Jaki prąd podano dla kanałów?
Podany prąd przewodzenia wynosi 20 mA.
Jaki jest model diody?
Model to OSTCMBS4C1A firmy OptoSupply.
