OptoSupply to producent komponentów optoelektronicznych wywodzący się z Hongkongu, z zapleczem produkcyjnym w Shenzhen. W Sklepie AVT marka odpowiada za diody LED do montażu przewlekanego i powierzchniowego, stosowane we wskaźnikach stanu, panelach sterowania, podświetlaniu, prototypach i konstrukcjach edukacyjnych.

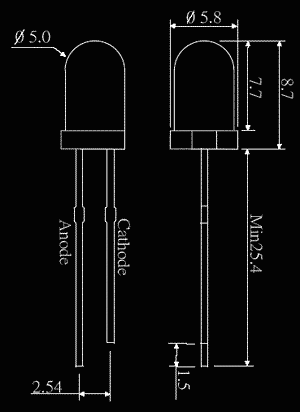

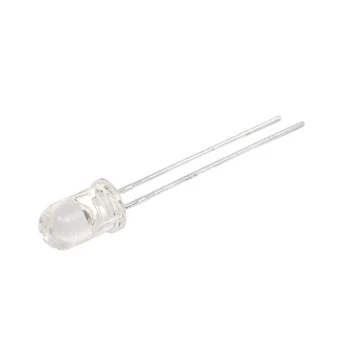

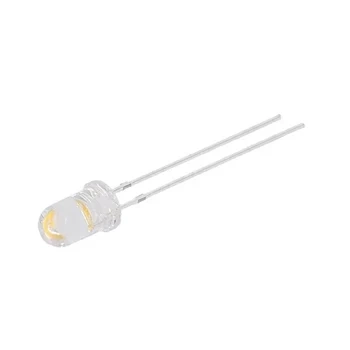

Najszerzej reprezentowane są diody LED o średnicy 5 mm w obudowie przewlekanej THT. W ofercie są wersje białe o jasności 40 000 i 60 000 mcd, białe ciepłe o jasności 8000, 18 000 i 25 000 mcd, a także kolorowe: czerwona 32 000 mcd, zielona 50 000 mcd i żółta 50 000 mcd. Diody białe ciepłe różnią się nie tylko jasnością, ale i kątem świecenia: model 8000 mcd ma kąt 30°, a wersje 18 000 i 25 000 mcd kąt 15°, czyli świecą węziej i mocniej w osi.

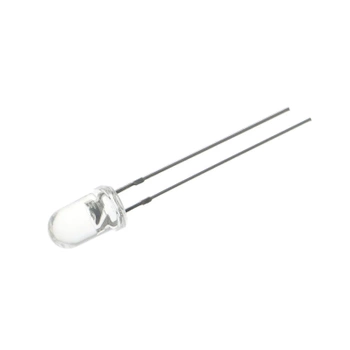

Dioda LED F5 RGB K łączy w jednej obudowie 5 mm trzy struktury świecące o łącznej jasności 5000 mcd, więc jednym elementem uzyskasz kilka barw sygnalizacji zamiast montować trzy osobne diody. Pozostałe warianty obejmuje kategoria diody LED UV i RGB.

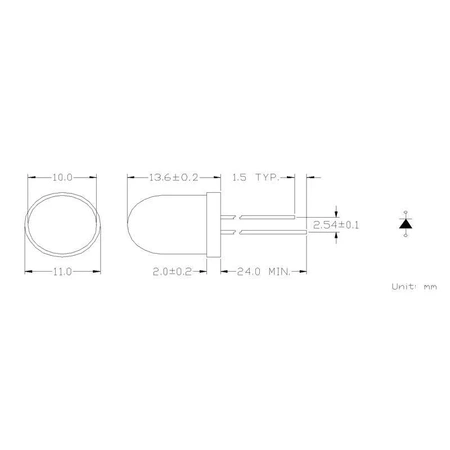

Diody o średnicy 10 mm mają większą powierzchnię świecącą i są lepiej widoczne z dystansu, dlatego stosuje się je w sygnalizacji, tablicach informacyjnych i dużych wskaźnikach. W ofercie są wersje zielona o jasności 18 000–21 000 mcd, czerwona 14 400–17 000 mcd i niebieska 4200–5500 mcd. Różnice w jasności między kolorami wynikają z właściwości materiałów półprzewodnikowych, a nie z jakości wykonania: struktury niebieskie z natury świecą słabiej przy tym samym prądzie.

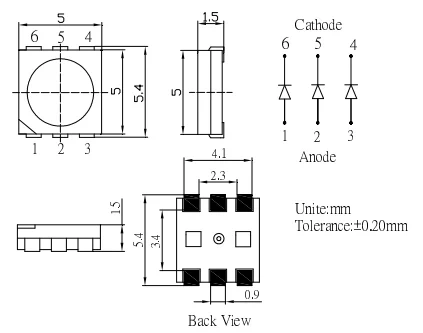

Do montażu powierzchniowego przeznaczona jest dioda SMD RGB w obudowie 5050 PLCC-6. Ma sześć wyprowadzeń, po dwa na każdą z trzech struktur, jasność 700, 1300 i 500 mcd odpowiednio dla czerwieni, zieleni i błękitu oraz szeroki kąt świecenia 120°, co czyni ją dobrym wyborem do równomiernego podświetlania powierzchni.
Do zasilania diod potrzebne są rezystory ograniczające prąd, które znajdziesz w kategorii rezystory THT 0,25 W, a do zamocowania diody w panelu służą oprawki do LED. Gotowe komplety obejmuje kategoria zestawy diod.
Milikandela to jednostka światłości, czyli natężenia światła mierzonego w osi diody. Wyższa wartość nie oznacza automatycznie, że dioda oświetli większą powierzchnię, bo zależy to także od kąta świecenia. Dioda o wąskim kącie skupia światło w jednym kierunku i osiąga wysoką wartość mcd, choć w sumie emituje mniej światła niż dioda o szerokim kącie i niższej światłości. Porównuj więc jasność zawsze razem z kątem.
Kąt 15° daje mocny punkt widoczny wprost, ale gasnący przy patrzeniu z boku, więc sprawdzi się we wskaźnikach oglądanych na wprost i w sygnalizacji na dystans. Kąt 30° to kompromis dla paneli sterowania. Kąty rzędu 120°, jak w diodzie SMD 5050, dają równomierne rozproszenie i lepiej podświetlają powierzchnie, przyciski i płyty czołowe.
Rezystancję obliczysz ze wzoru R = (napięcie zasilania − napięcie przewodzenia diody) ÷ prąd. Przy zasilaniu 5 V, typowym prądzie 20 mA i diodzie czerwonej o napięciu przewodzenia około 2 V wychodzi 150 Ω. Dla diod białych, niebieskich i zielonych napięcie przewodzenia wynosi zwykle około 3–3,2 V, więc rezystor będzie mniejszy. Dokładne wartości sprawdź w karcie katalogowej danego modelu, bo diody nie mogą pracować bez ogranicznika prądu.
Dioda RGB to trzy struktury świecące w jednej obudowie, połączone wspólną katodą albo wspólną anodą, co trzeba sprawdzić w karcie konkretnego modelu. Każdy kolor wymaga własnego rezystora, ponieważ struktury czerwona, zielona i niebieska mają różne napięcia przewodzenia. Sterując jasnością poszczególnych struktur, na przykład sygnałem PWM, uzyskasz barwy pośrednie.
Wersja 5 mm to standard w układach elektronicznych i na płytkach drukowanych, gdzie liczy się rozstaw i miejsce. Dioda 10 mm ma większą powierzchnię świecącą, jest lepiej widoczna z odległości i wygląda wyraźniej w obudowie urządzenia, dlatego stosuje się ją w sygnalizacji, tablicach i dużych wskaźnikach stanu. Obie mają typowo taki sam prąd pracy.
