Dioda LED RGB SMD 3537 PLCC-2-6 800/1500/500 mcd, kąt 120° do układów elektronicznych

Kompaktowa dioda LED RGB SMD 3537 w czarnej obudowie

Dioda LED RGB SMD 3537 w obudowie PLCC-2-6 integruje kanały czerwony, zielony i niebieski. Czarna obudowa tworzy wyraźne tło dla świecącego punktu.

Światłość kanałów R/G/B wynosi 800/1500/500 mcd, a kąt świecenia 120°. Każdy kanał opisano dla prądu 20 mA.

Najważniejsze cechy

• obudowa SMD 3537
• trzy kanały barwne: czerwony, zielony i niebieski
• kąt świecenia 120°
• parametry elektryczne podane osobno dla kanałów RGB

Zastosowanie

Dioda służy do budowy wielokolorowych wskaźników montowanych powierzchniowo.

• sygnalizacja wielostanowa
• panele i wskaźniki na płytkach drukowanych
• projekty sterowania barwą światła

Specyfikacja techniczna

• Typ produktu: dioda LED RGB SMD

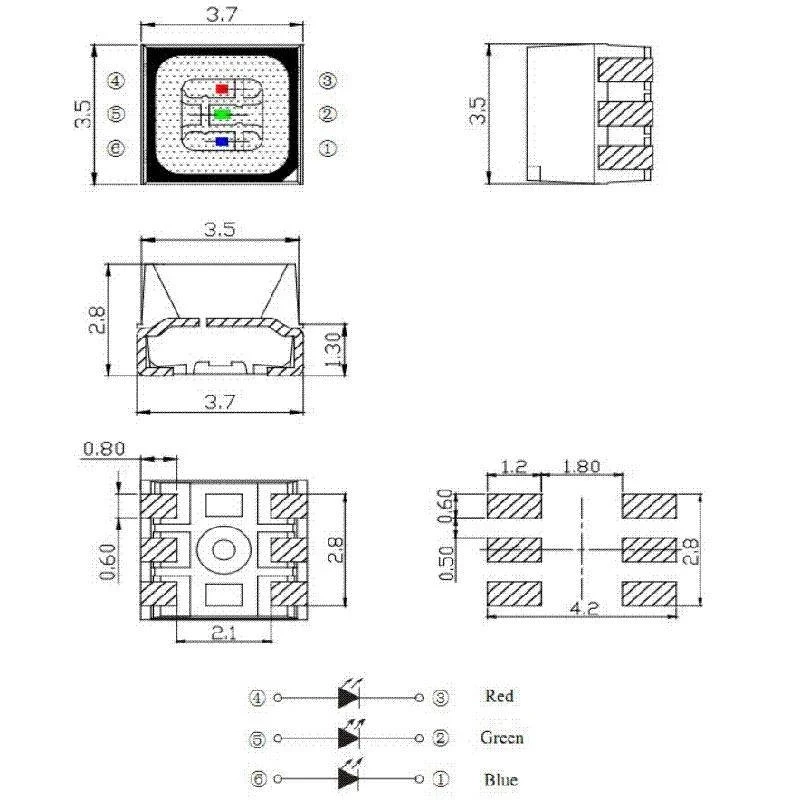

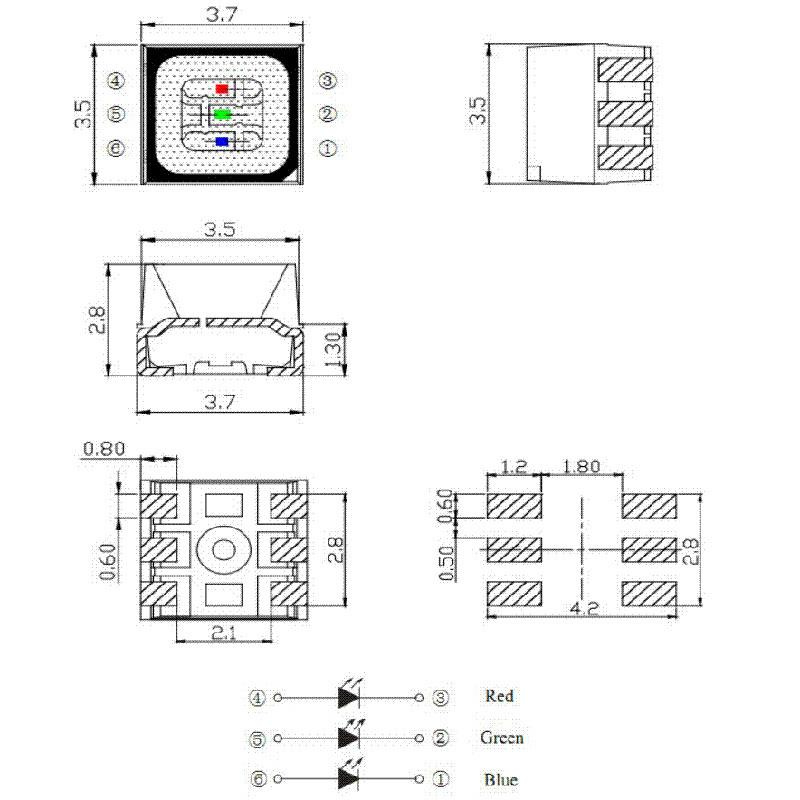

• Obudowa: 3537 PLCC-2-6
• Światłość R/G/B: 800/1500/500 mcd
• Długości fal R/G/B: 620/520/470 nm
• Napięcie przewodzenia R/G/B: 1,9/3,2/3,2 V
• Prąd przewodzenia: 20 mA
• Kąt świecenia: 120°
• Kolor obudowy: czarny

Warto wiedzieć: dlaczego kanały RGB mają różne napięcia

Poszczególne kolory LED wykorzystują różne materiały półprzewodnikowe, dlatego ich napięcia przewodzenia nie są jednakowe. Kanał czerwony zwykle ma niższe napięcie niż zielony i niebieski.

Każdy kanał powinien mieć właściwie dobrane ograniczenie prądu. Wspólne sterowanie bez uwzględnienia różnic napięć może prowadzić do nierównomiernej jasności lub przeciążenia jednej ze struktur.

Najczęściej zadawane pytania

Jaką obudowę ma dioda?

Dioda jest wykonana w obudowie SMD 3537 PLCC-2-6.

Jakie kolory emituje?

Zawiera kanały czerwony, zielony i niebieski.

Jaka jest światłość kanałów RGB?

Światłość wynosi odpowiednio 800/1500/500 mcd.

Jaki jest kąt świecenia?

Kąt świecenia wynosi 120°.

Jaki prąd podano dla każdego kanału?

Podany prąd wynosi 20 mA.

Jaki kolor ma obudowa?

Obudowa jest czarna.
