Dekoder kodu RC5 - UniSterownik - PCB do projektu AVT 2992
- Pozwala zbudować dekoder kodu RC5 z mikrokontrolerem ATtiny13 i odbiornikiem IR 36 kHz. Wersja A zawiera płytkę PCB do projektu AVT2992; elementy należy skompletować osobno.
Dekoder kodu RC5 - UniSterownik AVT2992

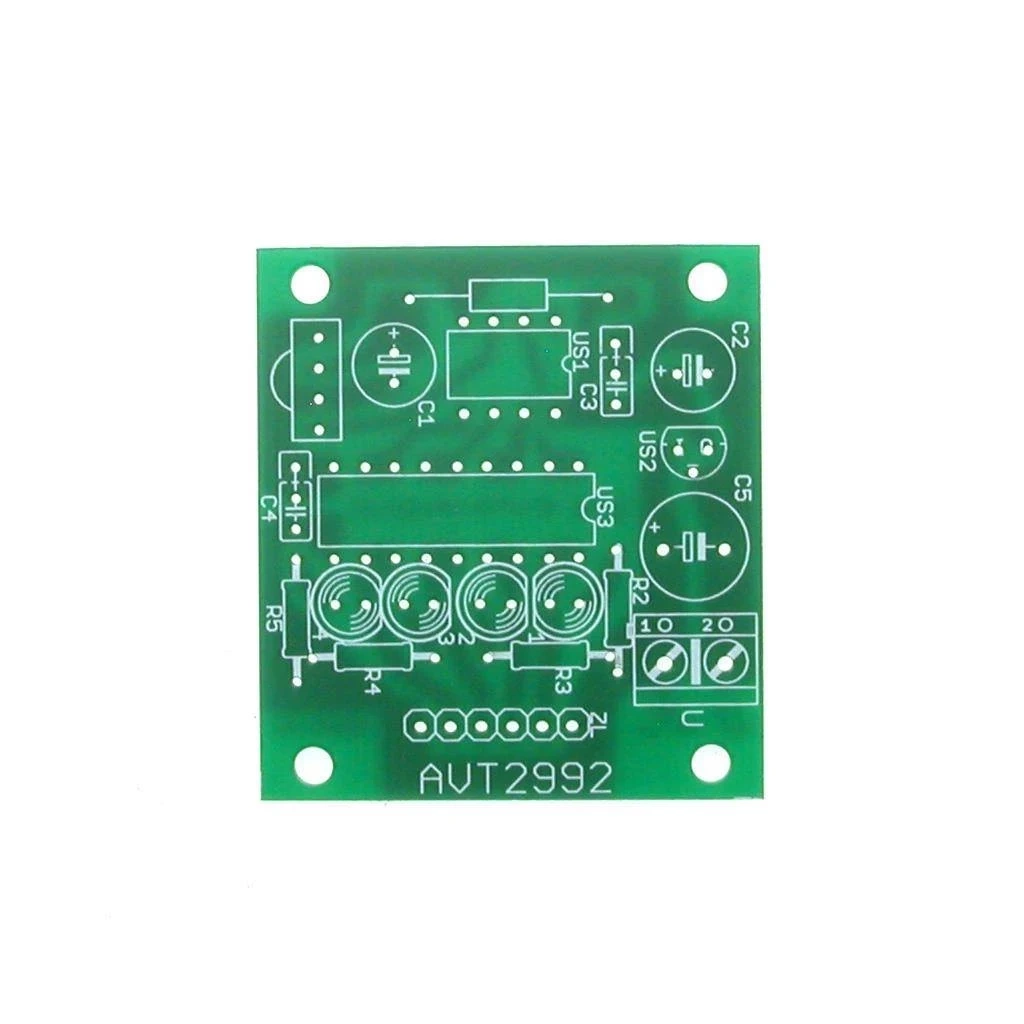

Płytka PCB do wykonania mikroprocesorowego dekodera kodu RC5 z odbiornikiem podczerwieni.
Dekodowanie pilota RC5 na platformie UniSterownik
AVT2992 to projekt UniSterownika w wersji dekodera kodu RC5. Układ z mikrokontrolerem ATtiny13 odbiera sygnały z pilota pracującego w standardzie RC5 przez scalony odbiornik podczerwieni 36 kHz, a następnie dekoduje adres i rozkaz przesłany przez pilota.
Projekt sprawdza się jako płytka testowa do nauki obsługi mikrokontrolerów AVR, zdalnego sterowania i dekodowania transmisji IR. Wyjścia sterujące są buforowane przez ULN2803, dzięki czemu można do nich dołączać elementy wykonawcze, takie jak diody LED, przekaźniki, małe silniki lub inne obciążenia zgodne z parametrami układu.
Karta techniczna
AVT2992
Mikroprocesorowy dekoder kodu RC5 z odbiornikiem podczerwieni, przeznaczony do testowania i budowy prostych układów zdalnego sterowania.
| Wersja | A - płytka PCB |
| Typ układu | dekoder kodu RC5 / platforma UniSterownik |
| Standard sterowania | RC5 |
| Sterowanie | pilot zdalnego sterowania pracujący w standardzie RC5 |
| Odbiornik IR | scalony odbiornik podczerwieni 36 kHz |
| Mikrokontroler projektu | ATtiny13 z wgranym programem dekodera RC5 |
| Wyjścia sterujące | 4 wyjścia buforowane przez ULN2803 |
| Obciążenie wyjść | do 0,5 A na wyjście; do 1 A przy połączeniu dwóch wyjść |
| Zasilanie układu | napięcie stałe; UZAS nie powinno przekraczać 30 V |
| Sygnalizacja | 4 diody LED do prezentacji stanu wyjść i odczytanych wartości kodu RC5 |
| Płytka PCB | 42x46 mm |
Wersja A - płytka PCB i wykaz elementów
AVT2992 A - płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
| Układy scalone | US1 - ATtiny13; US2 - 78L05; US3 - ULN2803 |
| Odbiornik podczerwieni | US_IR - np. TSOP31236, TFMS5360, TSOP1736 lub SFH5110-36 |
| Diody LED | LED1 do LED4 - dowolne diody LED |
| Rezystory | R1 - 100Ω; R2, R3, R4, R5 - 1kΩ |
| Kondensatory | C1, C2 - 100µF/25V; C3, C4 - 100nF; C5 - 470µF/30V |
| Złącza i podstawki | U_ZAS - złącze ARK2; Z_WE, ZL - goldpin 2,54 mm; podstawki DIP8 i DIP18 |
Notes
Wersja A obejmuje wyłącznie płytkę PCB, dlatego przed montażem trzeba samodzielnie przygotować wszystkie elementy z wykazu.
Mikrokontroler ATtiny13 musi zostać zaprogramowany odpowiednim plikiem HEX. Sama płytka PCB i pusty mikrokontroler nie zapewnią działania dekodera RC5.
Przed włożeniem mikrokontrolera i układu ULN2803 warto sprawdzić napięcie na wyjściu stabilizatora 78L05; prawidłowa wartość powinna wynosić około 5 V.
Najczęściej zadawane pytania
Nie. Wersja A zawiera tylko płytkę PCB. Elementy elektroniczne trzeba skompletować osobno.
Projekt służy do budowy dekodera kodu RC5, który odbiera sygnały z pilota IR i prezentuje odczytany adres oraz rozkaz.
Nie w wersji A. Mikrokontroler ATtiny13 trzeba zaprogramować odpowiednim wsadem HEX przed uruchomieniem układu.
Potrzebny jest pilot pracujący w standardzie RC5, np. pilot od starszego sprzętu Philips albo pilot uniwersalny obsługujący ten standard.
Tak, wyjścia są buforowane przez ULN2803 i mogą sterować niewielkimi obciążeniami, np. diodami LED, przekaźnikami lub małymi silnikami, z zachowaniem dopuszczalnych parametrów prądu i napięcia.
