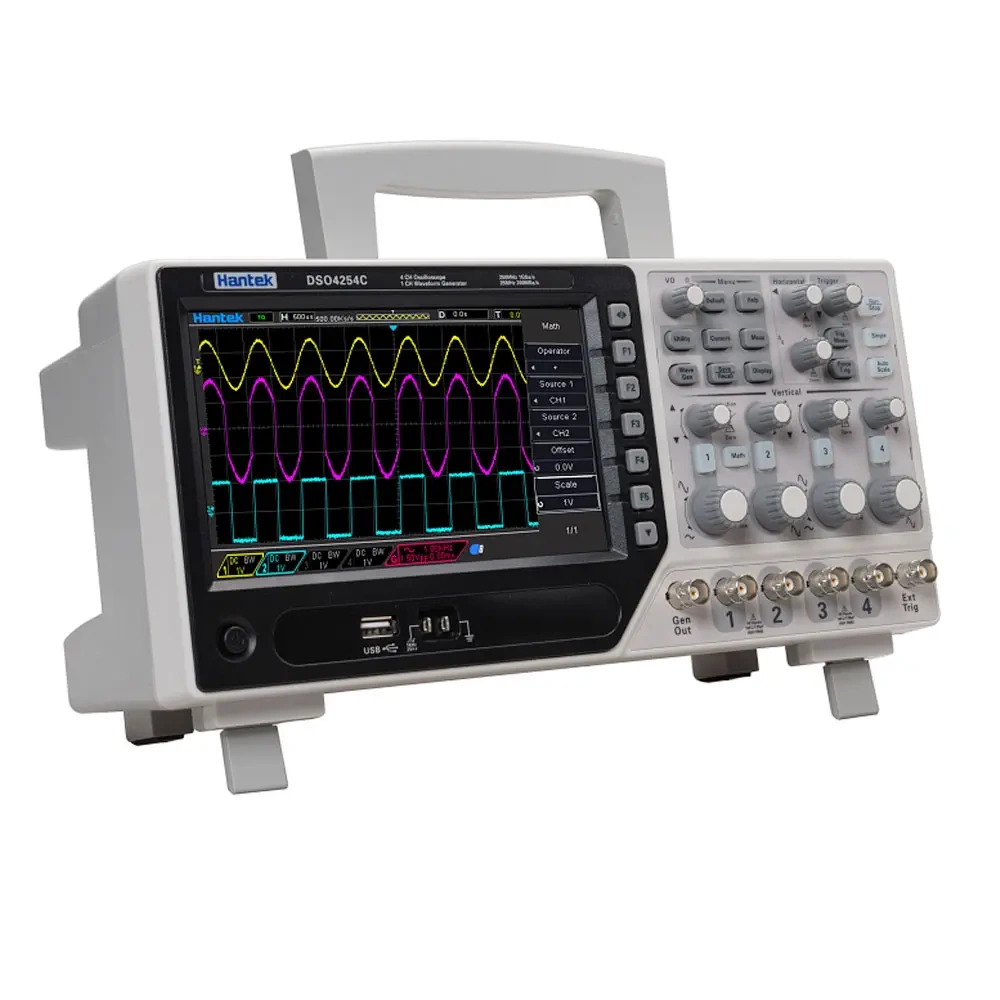

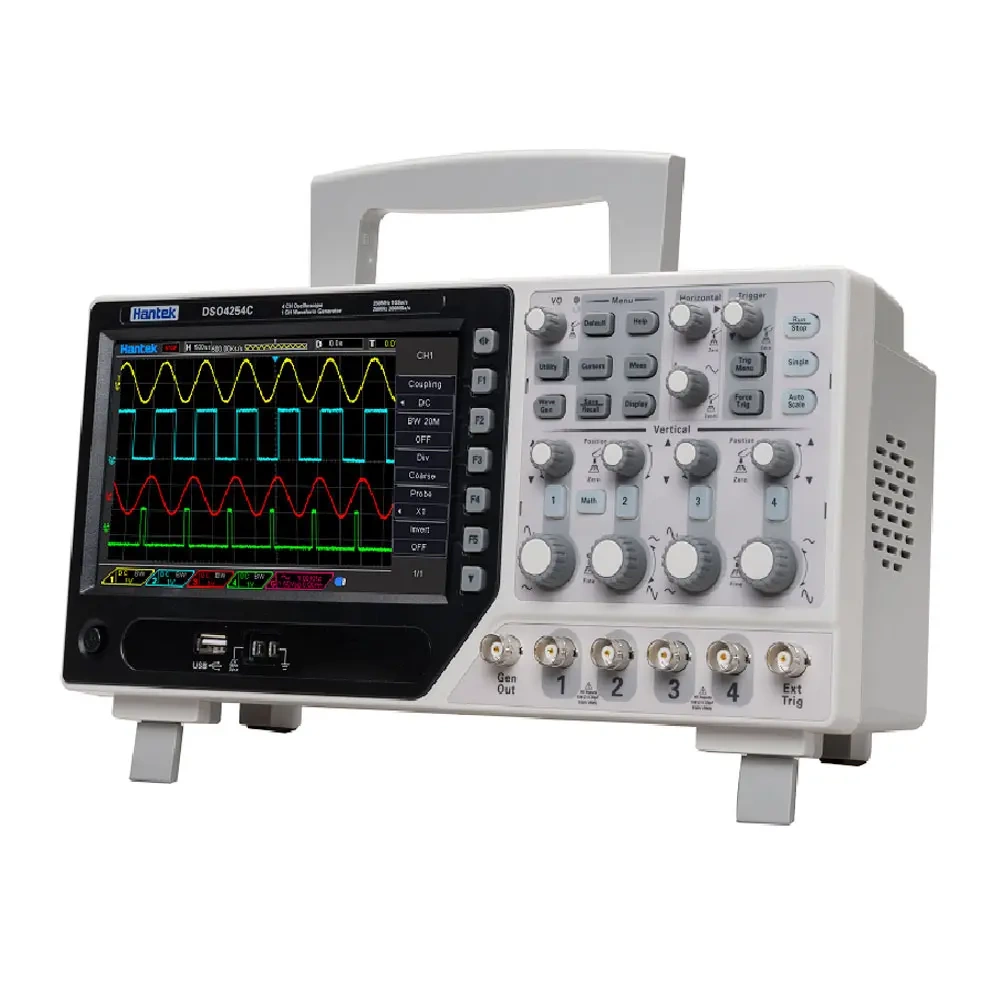

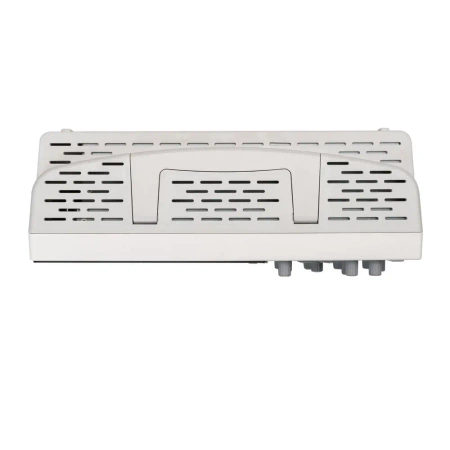

Czterokanałowy oscyloskop cyfrowy 4x250MHz z generatorem DDS Hantek DSO4254C

Oscyloskop cyfrowy 4-kanałowy Hantek DSO4254C – 250 MHz + generator DDS

Hantek DSO4254C to zaawansowany cyfrowy oscyloskop 4-kanałowy o paśmie 250 MHz, wyposażony dodatkowo w generator przebiegów arbitralnych DDS. Urządzenie łączy w sobie wysoką rozdzielczość próbkowania (1 GS/s), pełną funkcjonalność pomiarową i rozbudowane możliwości wyzwalania – co czyni go idealnym narzędziem zarówno do pracy laboratoryjnej, jak i do zastosowań serwisowych czy edukacyjnych.

Dzięki możliwości jednoczesnego pomiaru czterech sygnałów oraz wbudowanemu generatorowi DDS (do 25 MHz), oscyloskop DSO4254C sprawdzi się wszędzie tam, gdzie wymagana jest precyzyjna analiza sygnałów elektrycznych oraz ich generowanie.

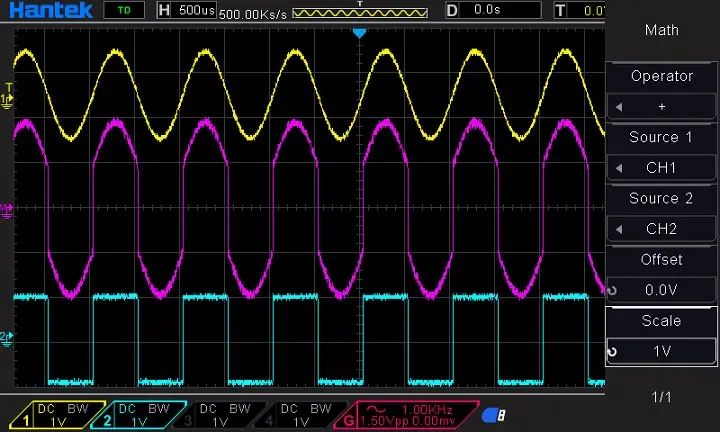

Najważniejsze cechy Hantek DSO4254C

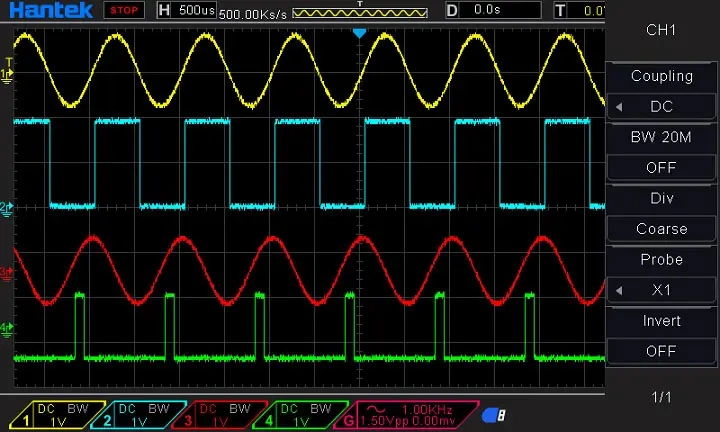

• 4 kanały analogowe – równoległy zapis sygnału z czterech źródeł
• Pasmo analogowe 250 MHz – niezawodne odwzorowanie szybkich sygnałów
• Częstotliwość próbkowania do 1 GS/s
• Generator DDS do 25 MHz – sygnały sinus, prostokąt, trójkąt, impuls, szum
• Pamięć: do 64 KSa w trybie jednokanałowym
• Bogaty zestaw trybów wyzwalania – m.in. UART, I2C, SPI, CAN, LIN
• Ekran TFT 7” 800×480 px – czytelny interfejs i wizualizacja przebiegów
• Pomiar automatyczny ponad 30 parametrów sygnałów
• Złącza BNC, wejścia 300 V CAT II, tłumienie 1X–1000X

Parametry techniczne

Parametry ogólne

• Model: DSO4254C
• Kanały: 4 kanały analogowe
• Pasmo: 250 MHz
• Próbkowanie: do 1 GS/s
• Interpolacja: (sin x)/x
• Pojemność pamięci: do 64K punktów (1 kanał), do 32K (2 kanały)
• Ekran: 7” TFT, 800×480 px, 64K kolorów
• Zasilanie: 100–240 V AC, < 30 W
• Wymiary: 318 × 110 × 150 mm
• Waga: 2,9 kg

Zakresy i dokładność

• Zakres podstawy czasu: 2 ns/div do 100 s/div
• Zakres napięcia: 500 µV/div do 10 V/div
• Dokładność wzmocnienia DC: ±3% (10 mV – 10 V), ±4% (500 µV – 5 mV)
• Czas narastania: <1,4 ns
• Tłumienie sondy: 1X, 10X, 100X, 1000X

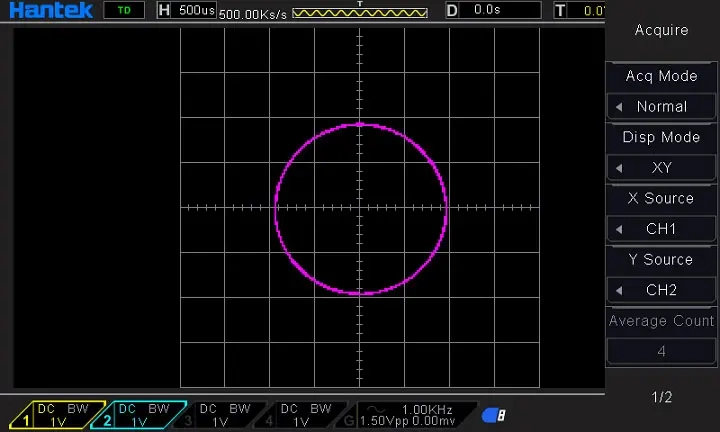

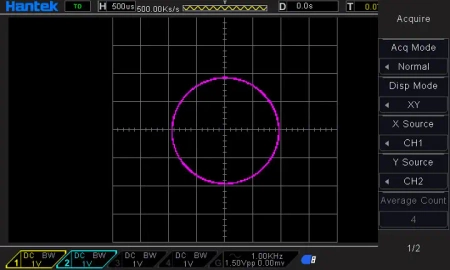

Tryby akwizycji

• Dostępne tryby: Normal, Peak Detect, Average, High Resolution
• Prędkość akwizycji: do 2000 przebiegów/s/kanał
• Tryb Single: akwizycja jednorazowa (Single Shot)

Wyzwalanie

• Typy wyzwalania: Edge, Pulse, Video, Slope, UART, LIN, CAN, SPI, I2C, Window, Pattern, Interval
• Źródła: CH1–CH4, EXT
• Zakres poziomu: ±4 działki od środka ekranu
• Dokładność poziomu wyzwalania: ±0.2 div × V/div

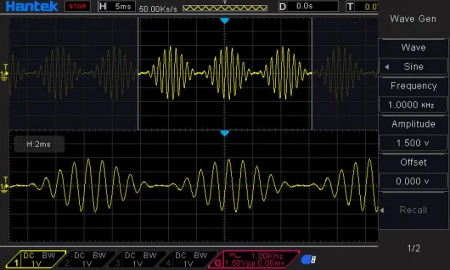

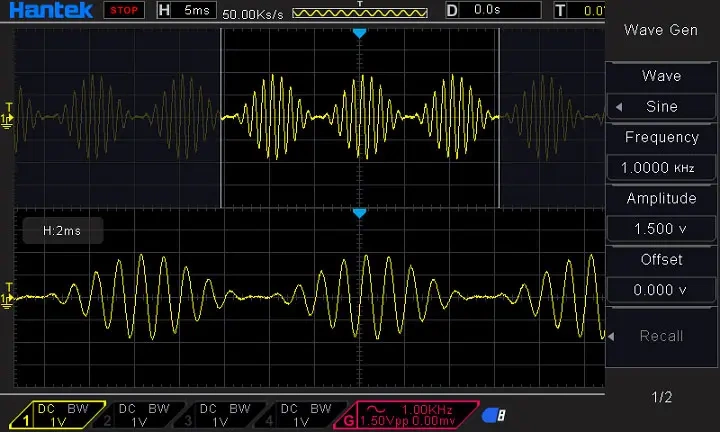

Generator DDS

• Rodzaje sygnałów: sinus (0,1 Hz – 25 MHz), prostokąt (do 10 MHz), trójkąt, szum, impuls
• Rozdzielczość: 12 bitów
• Impedancja wyjściowa: 50 Ω
• Stabilność częstotliwości: < 30 ppm
• Głębokość próbkowania: 4KSa

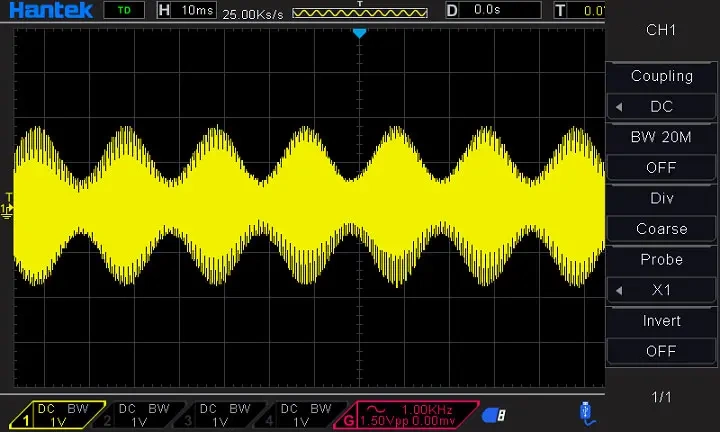

Wejścia

• Sprzężenie: DC, AC, GND
• Impedancja wejściowa: 1 MΩ ±2%, 20 pF ±3 pF
• Maks. napięcie wejściowe: 300 V RMS (przy sondzie 10X)
• Kategoria przepięciowa: 300 V CAT II

Pomiar automatyczny

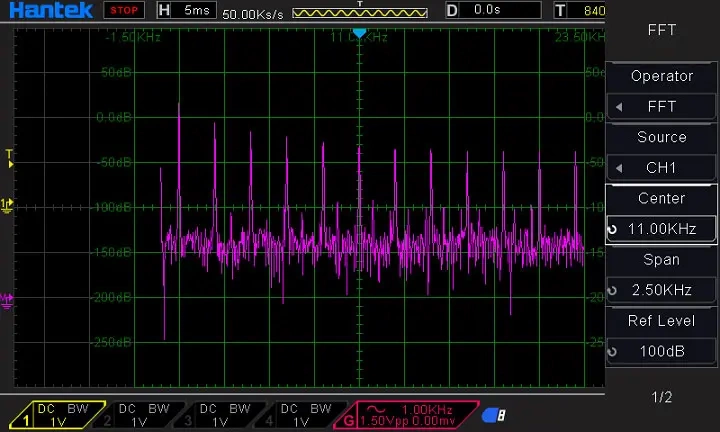

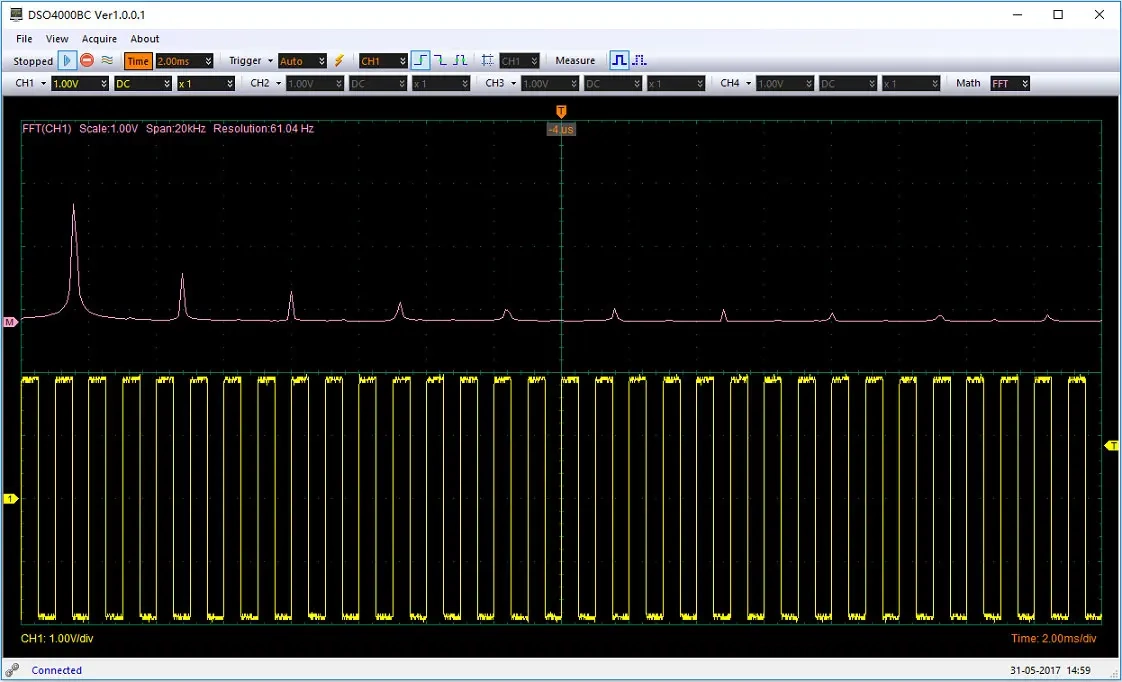

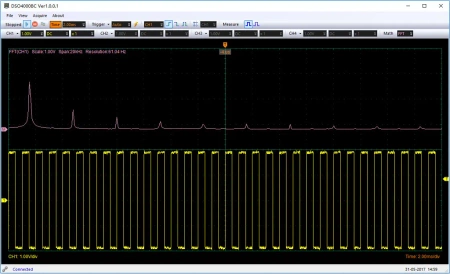

• Dostępne funkcje: częstotliwość, okres, RMS, min, max, czas narastania/opadania, szerokości impulsów, wypełnienie, amplituda, overshoot, preshoot i inne (łącznie ponad 30 parametrów)

Warunki środowiskowe

• Temperatura pracy: 0 – 50°C
• Wilgotność względna: ≤90% (do +40°C), ≤60% (do +50°C)
• Chłodzenie: konwekcja naturalna
• Odporność mechaniczna: 50 g, 11 ms, półsinus

Zastosowanie oscyloskopu Hantek 4×250 MHz

• Diagnostyka układów cyfrowych i analogowych

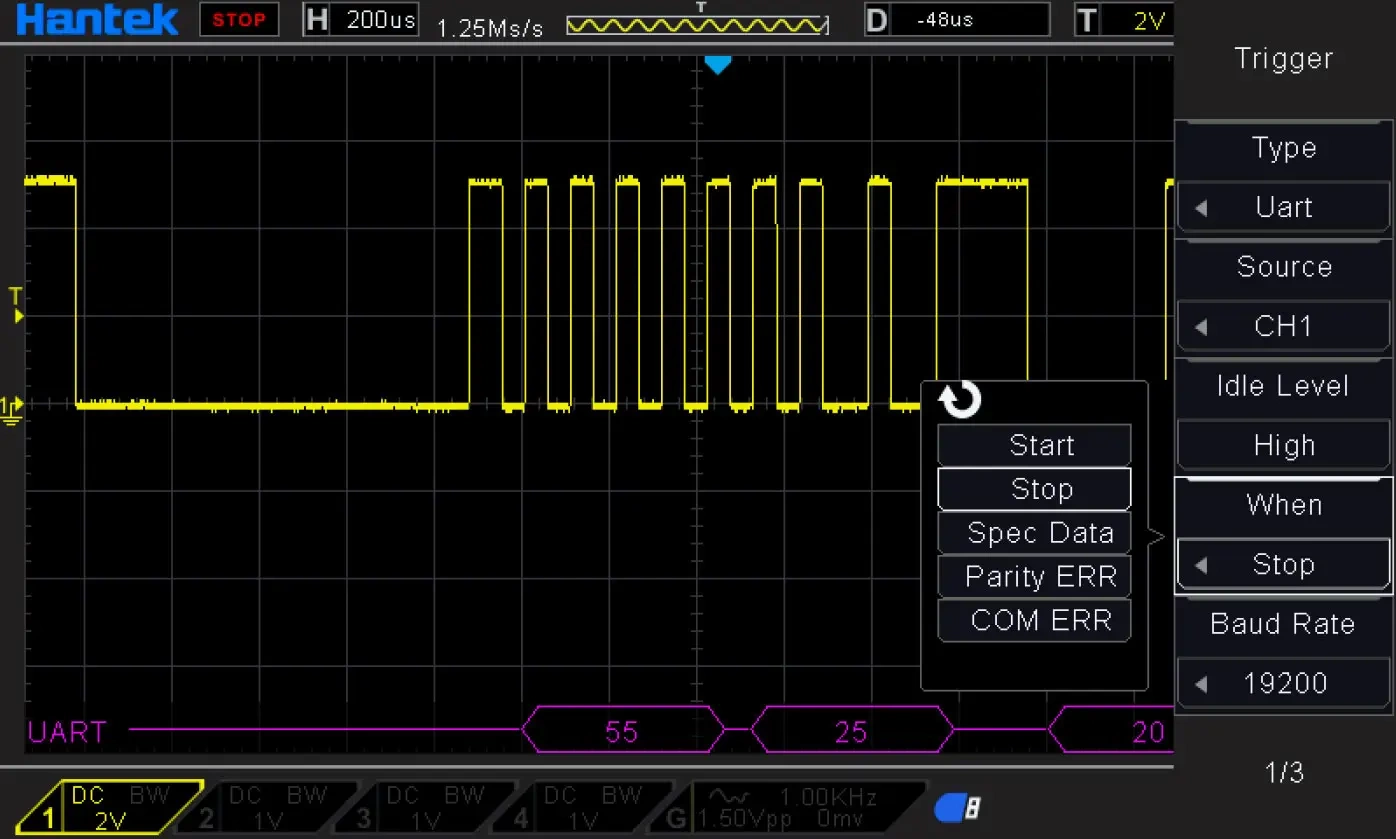

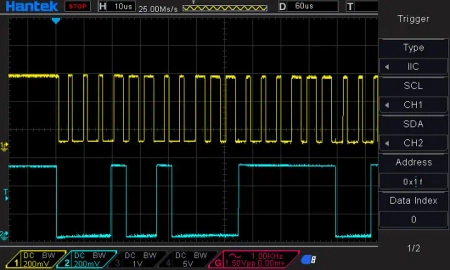

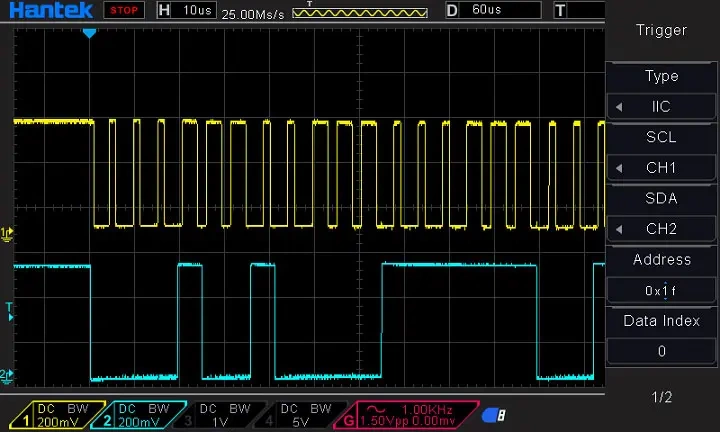

• Analiza magistral szeregowych (UART, CAN, SPI, I2C, LIN)
• Tworzenie i testowanie układów elektronicznych
• Edukacja techniczna i laboratoria
• Serwis i naprawa elektroniki użytkowej
