Bedlight - sterownik oświetlenia nocnego PIR 12 V - KIT AVT 1996
- Sterownik oświetlenia nocnego 12 V z PIR, czujnikiem zmierzchu i czasem świecenia 15 s - 8 min. AVT1996 B to KIT DIY z PCB i elementami do lutowania.
Bedlight - sterownik oświetlenia nocnego PIR 12 V - KIT DIY AVT1996
KIT DIY sterownika Bedlight z czujką PIR, sensorem zmierzchu, płynnym rozjaśnianiem i wygaszaniem taśmy LED 12 V.
Bedlight do nocnego podświetlenia łóżka lub pokoju

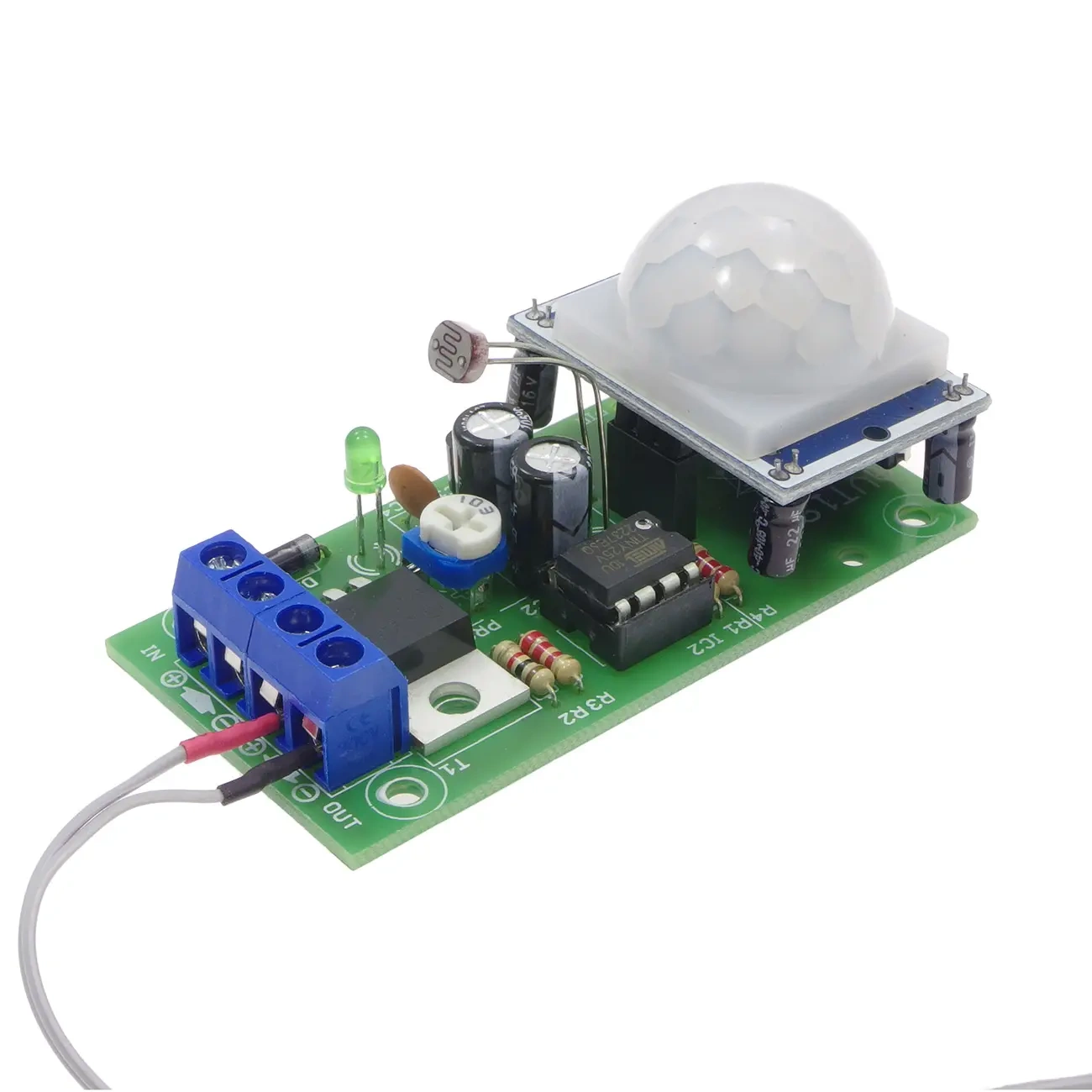

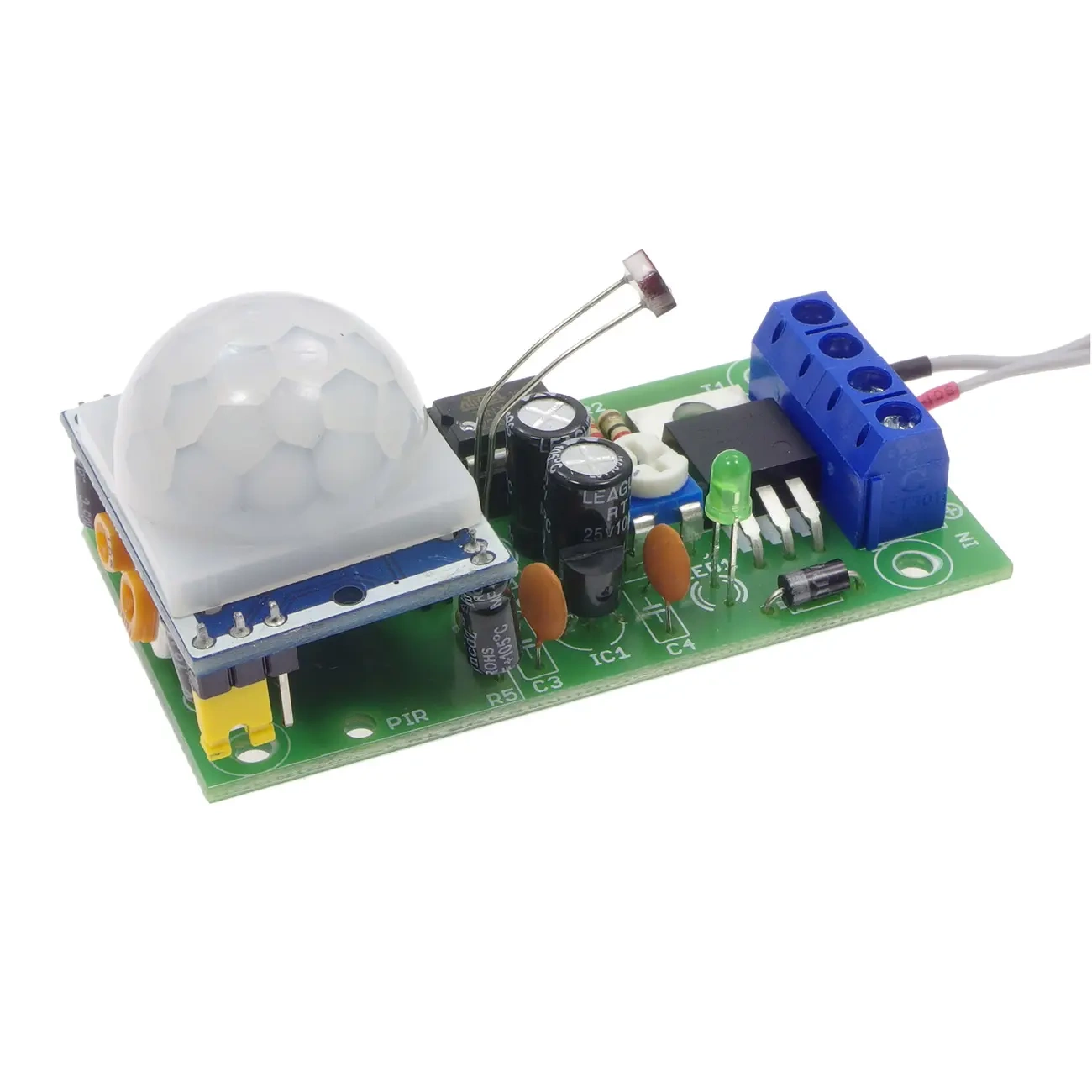

AVT1996 pozwala zbudować automatyczne oświetlenie nocne, które reaguje na ruch i działa tylko wtedy, gdy w pomieszczeniu jest ciemno. Po wykryciu ruchu taśma LED płynnie się rozjaśnia, a po ustawionym czasie powoli wygasa.
Sterownik dobrze nadaje się do montażu pod łóżkiem, przy listwie meblowej, półce, schodku albo w pokoju dziecięcym. Czas świecenia reguluje się potencjometrem PR1 w zakresie około 15 sekund do 8 minut, a czułość czujki PIR ustawia się na module HC-SR501. AVT1996 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1996
Sterownik Bedlight do taśm LED 12 V z czujką ruchu PIR, czujnikiem zmierzchu, płynnym rozjaśnianiem i wygaszaniem.
| Kod projektu | AVT1996 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | sterownik oświetlenia nocnego Bedlight |
| Zasilanie | 12 V DC |
| Maksymalne obciążenie | 12 V / 5 A, ok. 60 W |
| Czas świecenia | ok. 15 s - 8 min, regulowany PR1 |
| Czujnik ruchu | PIR HC-SR501 |
| Zasięg PIR | do 7 m, kąt widzenia ok. 100° |
| Sensor zmierzchu | fotorezystor PH1 |
| Element wykonawczy | MOSFET IRL3705 lub podobny |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Płytka PCB | 34×67 mm |
Wersja

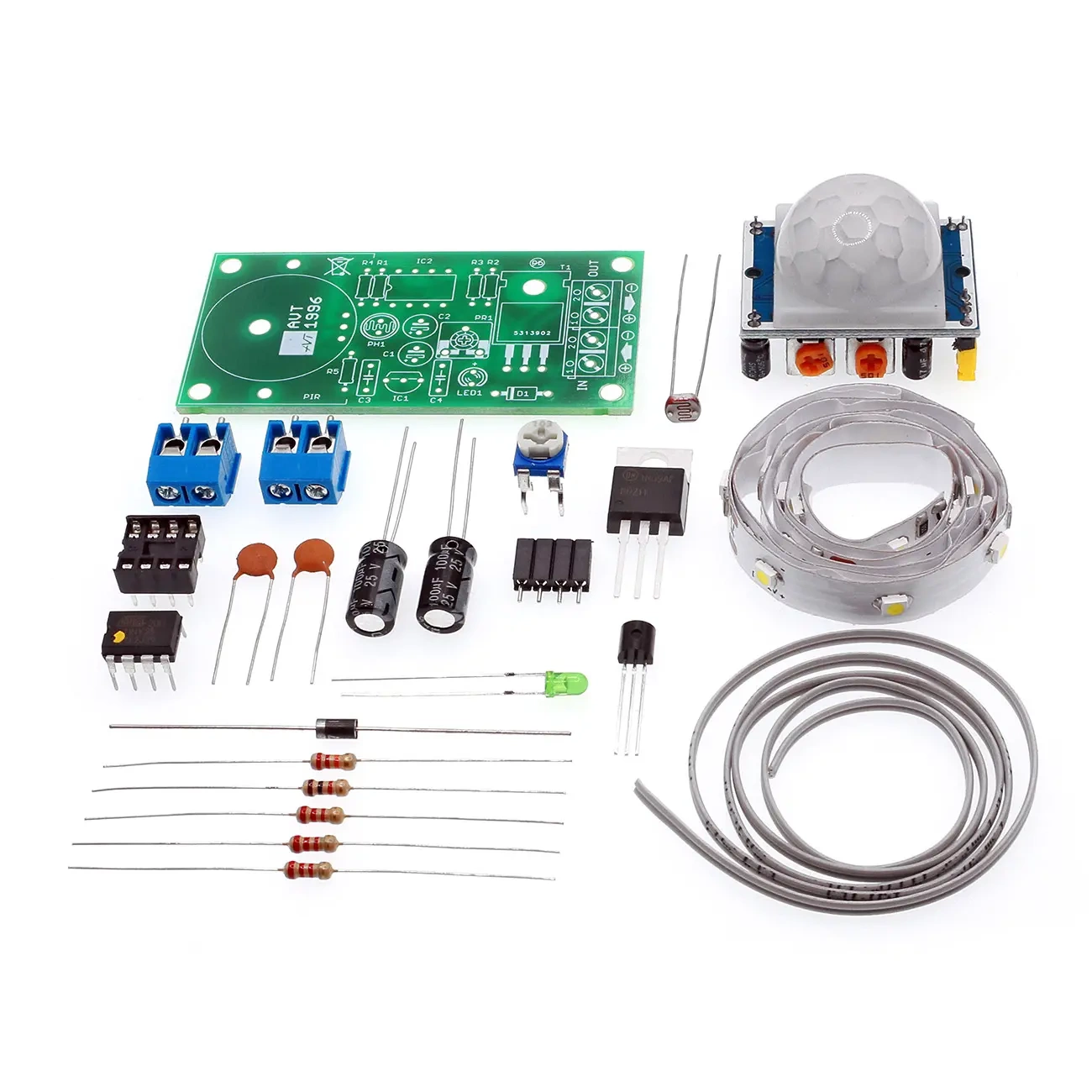

AVT1996 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny25, czujkę ruchu HC-SR501 ze złączem 3-pin, fotorezystor PH1, MOSFET IRL3705 lub podobny, stabilizator 78L05, diodę 1N4007, diodę LED, potencjometr PR1 10 kΩ, złącza ARK2/500, rezystory, kondensatory oraz taśmę LED 50 cm z przewodem.
Notes

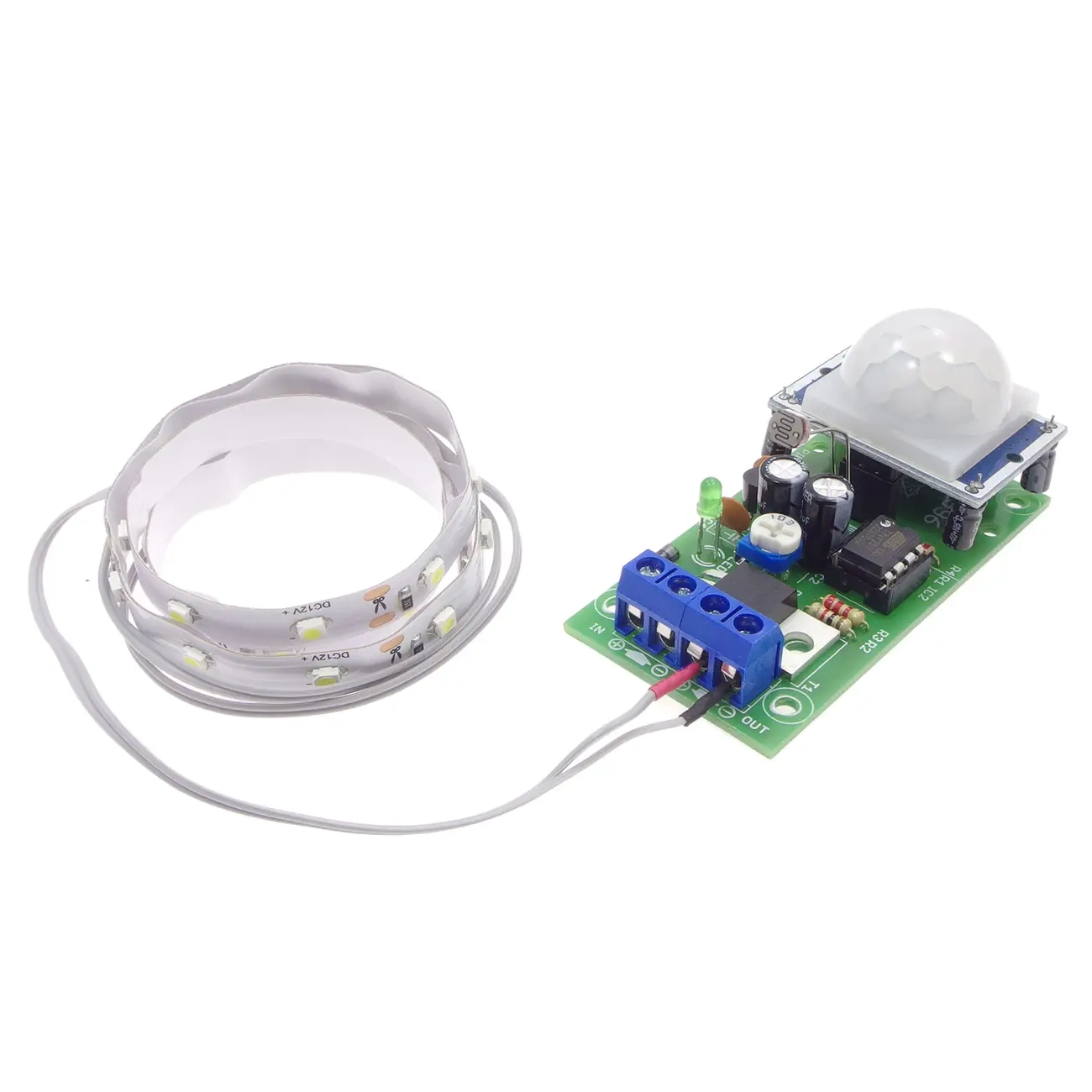

Sterownik montuje się między zasilaczem 12 V DC a taśmą LED. Zasilacz musi mieć wydajność prądową dopasowaną do podłączonego obciążenia.
Fotorezystor PH1 blokuje załączanie światła przy dobrych warunkach oświetleniowych.
Po zmontowaniu układ jest gotowy do pracy, wymaga tylko konfiguracji czasu świecenia, czujki PIR i ułożenia taśmy LED.
Czujka PIR ma własne potencjometry regulacji czułości i czasu aktywacji oraz zworkę trybu pracy H/L.
Uwaga: układ jest przeznaczony do taśm LED 12 V DC. Przed podłączeniem sprawdź polaryzację, pobór prądu taśmy LED i wydajność zasilacza.
Najczęściej zadawane pytania
AVT1996 B to KIT DIY z PCB, ATtiny25, czujką PIR, fotorezystorem, IRL3705, 78L05, złączami, elementami do lutowania i taśmą LED 50 cm.
Światło włącza się po wykryciu ruchu, ale tylko przy słabych warunkach oświetleniowych wykrytych przez fotorezystor.
Około 15 sekund do 8 minut, ustawiane potencjometrem PR1.
Tak. Każde wykrycie ruchu rozpoczyna odliczanie czasu świecenia od początku.
Taśmę LED 12 V o poborze prądu do 5 A, czyli do około 60 W.
