Tranzystor bipolarny BD911 typu NPN w obudowie TO-220

Element typu NPN o napięciu kolektor-emiter 100 V i prądzie kolektora 15 A. Tranzystor bipolarny steruje się prądem bazy, nie napięciem — obwód wejściowy projektuje się więc pod prąd, a nie pod poziom logiczny.

Moc strat 90 W odnosi się do pracy z radiatorem utrzymującym obudowę w temperaturze odniesienia. Bez odprowadzenia ciepła rzeczywista dopuszczalna moc jest wielokrotnie niższa, dlatego dobór radiatora jest częścią projektu.

Specyfikacja techniczna

• typ: tranzystor bipolarny
• polaryzacja: NPN
• napięcie kolektor-emiter: 100 V
• prąd kolektora: 15 A
• moc strat: 90 W
• częstotliwość graniczna: 3MHz

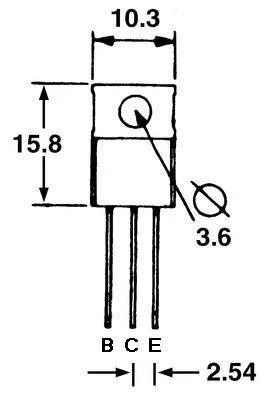

• obudowa: TO-220
• montaż: przewlekany
