Bateryjny sygnalizator optyczny 6×LED 9V z efektem rozbłysku - PCB do projektu AVT 791
- Błyskacz LED emituje silne impulsy światła z płynnym gaśnięciem, działa do 72 h z baterii 9 V i daje widoczność 360°. AVT791 A zawiera płytkę PCB, a elementy należy skompletować osobno.

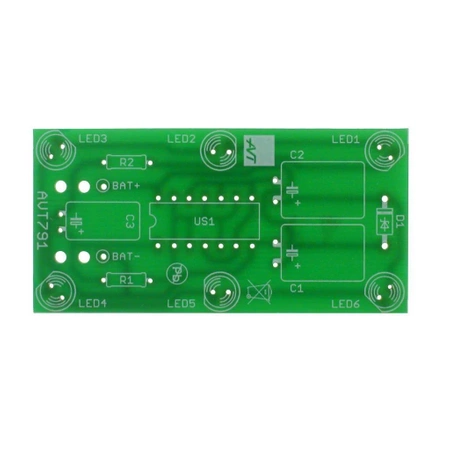

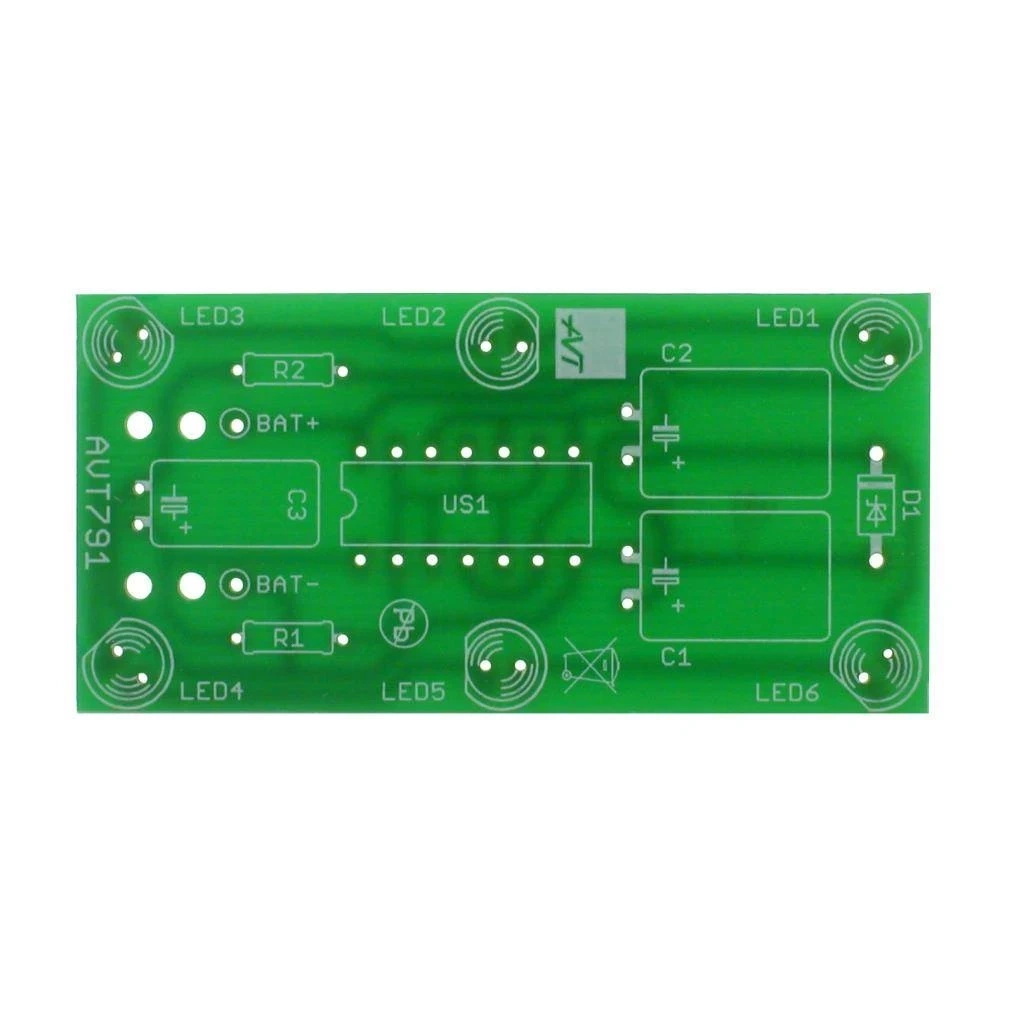

Błyskacz LED 360° - płytka PCB do sygnalizatora AVT791
Płytka PCB do wykonania bateryjnego sygnalizatora optycznego z sześcioma czerwonymi diodami LED i efektem płynnego gaśnięcia.
Silny rozbłysk i łagodne wygaszenie światła
AVT791 to bateryjny sygnalizator optyczny z sześcioma ultrajasnymi czerwonymi diodami LED. Układ co kilka sekund emituje mocny impuls świetlny, po którym jasność diod płynnie spada do zera.
Dzięki rozmieszczeniu LED sygnał jest widoczny w zakresie 360°, dlatego układ sprawdzi się jako hobbystyczny błyskacz ostrzegawczy, wskaźnik obecności, element zabawki lub demonstracyjny efekt świetlny. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT791
Bateryjny sygnalizator optyczny z przetwornicą pojemnościową, układem 40106 i sześcioma czerwonymi diodami LED.
| Kod projektu | AVT791 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | bateryjny sygnalizator optyczny LED |
| Źródło światła | 6 ultrajasnych czerwonych diod LED 5 mm |
| Efekt świetlny | szybki rozbłysk i powolne gaśnięcie |
| Widoczność światła | 360° |
| Układ sterujący | 40106, generator RC i bufor CMOS |
| Zasilanie | 9 V DC, bateria 6F22 |
| Średni pobór prądu | około 5 mA przy 9 V |
| Czas pracy | do 72 godzin (na baterii ok 500mAh) |
| Wymiary płytki PCB | 30×60 mm |
Wersja
AVT791 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 220 kΩ
- R2: 220 Ω
- C1, C2: 470 µF
- C3: 10 µF
- D1: 1N5819
- LED1–LED6: dioda LED 5 mm
- US1: 40106
- BAT: koszyk baterii 9 V z włącznikiem
Notes
Układ tworzy impuls świetlny dzięki ładowaniu i rozładowaniu kondensatorów w prostej przetwornicy pojemnościowej.
C2 ma kluczowy wpływ na siłę i czas błysku, a C3 oraz R1 decydują o częstotliwości powtarzania impulsów.
Można eksperymentować z wartościami C3 i R1, aby zmienić tempo błysków, oraz z C1/C2, aby zmienić charakter rozbłysku.
Podczas montażu trzeba zwrócić uwagę na biegunowość diody D1, diod LED, kondensatorów elektrolitycznych oraz koszyka baterii.
Uwaga: AVT791 jest hobbystycznym sygnalizatorem optycznym. Nie zastępuje certyfikowanego oświetlenia ostrzegawczego, odblasków ani obowiązkowego oświetlenia rowerowego. Przy pracy na zewnątrz elektronikę należy zabezpieczyć przed wodą.
Najczęściej zadawane pytania
AVT791 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do hobbystycznej sygnalizacji optycznej, efektu świetlnego, wskaźnika obecności, zabawki albo dodatkowego sygnału widoczności przy plecaku.
Nie. Układ działa sprzętowo na inwerterach Schmitta 40106 i elementach RC.
Tak. Tempo impulsów zależy od wartości R1 i C3, a charakter rozbłysku od C1 oraz C2.
Podstawowe zasilanie to bateria 9 V 6F22 w koszyku z włącznikiem.
