Bariera świetlna IR i strzelnica optyczna - zlutowany KIT AVT 730
- Bariera świetlna IR i strzelnica optyczna tworzą zlutowany tor podczerwieni do wykrywania obecności albo przerwania wiązki. AVT730 C to zlutowany nadajnik i odbiornik do podłączenia zasilania, ustawienia zwór, regulacji zasięgu.
Tor podczerwieni z nadajnikiem i odbiornikiem - zlutowany AVT730
Zlutowany zestaw nadajnika i odbiornika IR do podłączenia zasilania, ustawienia trybu pracy i regulacji toru optycznego.
Zlutowany tor IR do bariery świetlnej albo strzelnicy optycznej

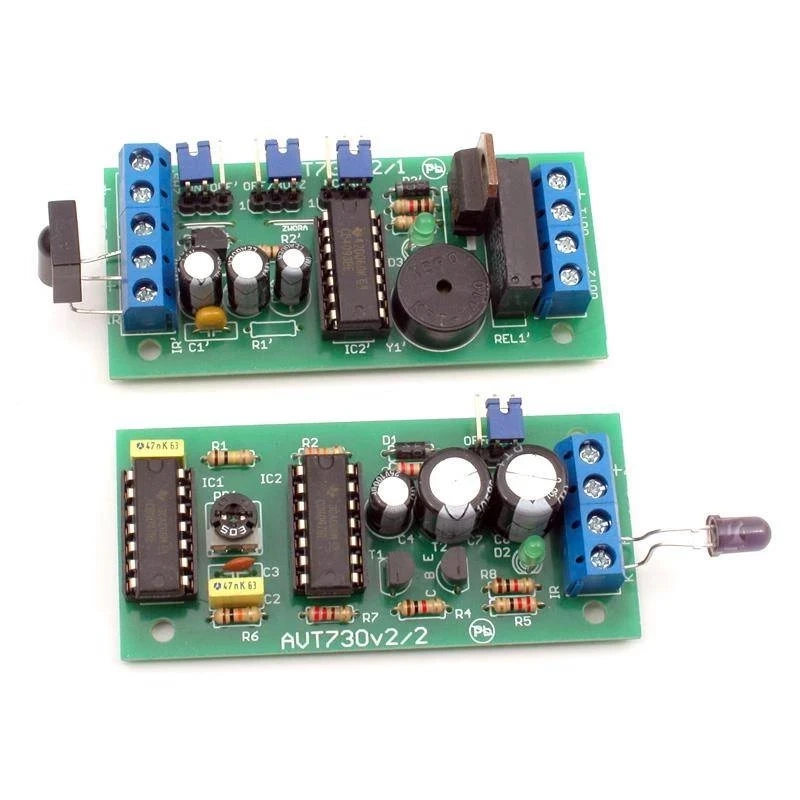

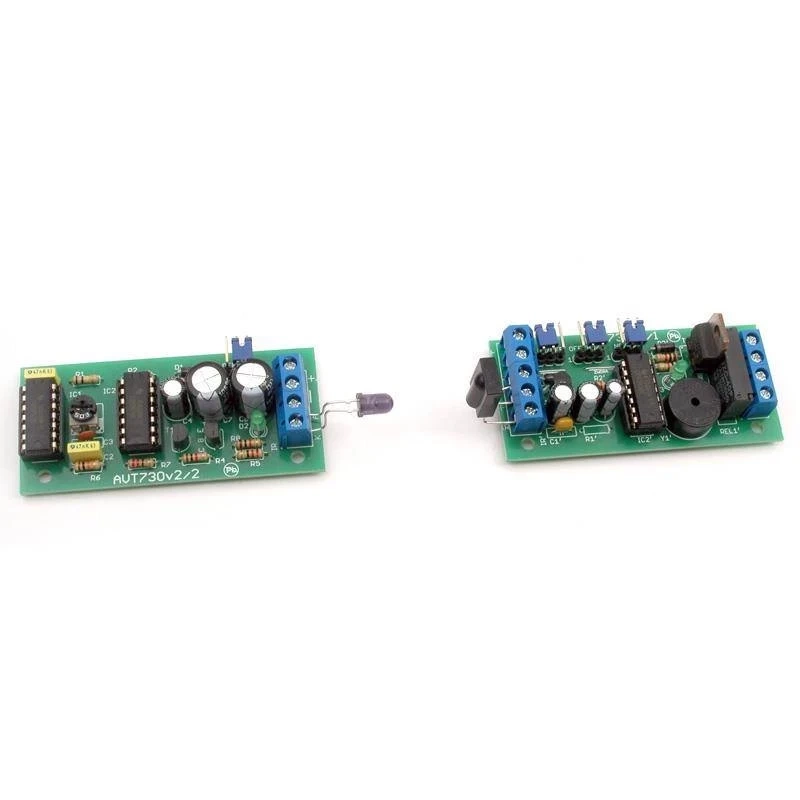

AVT730 C składa się ze zlutowanego nadajnika i odbiornika impulsów podczerwieni. Nadajnik wysyła krótkie paczki impulsów IR, a odbiornik wykrywa ich obecność lub zanik.
Tryb strzelnicy optycznej sygnalizuje pojawienie się impulsów z nadajnika, a tryb bariery świetlnej reaguje na przerwanie wiązki. Wersja C zawiera zlutowane płytki przeznaczone do poprawnego podłączenia zasilania, ustawienia zwór, regulacji częstotliwości nadajnika, zabezpieczenia i integracji w obudowie lub stanowisku.
Karta techniczna
AVT730
Zlutowany tor optyczny IR z nadajnikiem impulsów 36 kHz, odbiornikiem TFMS5360, brzęczykiem piezo, wyjściem napięciowym i przekaźnikiem.
| Kod projektu | AVT730 |
|---|---|
| Wersja | C – zlutowany nadajnik i odbiornik |
| Typ układu | bariera świetlna IR, strzelnica optyczna |
| Tor optyczny | nadajnik IR 36 kHz i odbiornik TFMS5360 |
| Zasięg | 5–10 m, z możliwością regulacji i zwiększenia |
| Tryby pracy | reakcja na pojawienie się impulsów IR albo na przerwanie wiązki |
| Wyjścia odbiornika | napięciowe maks. 12 V DC / 2 A oraz przekaźnikowe maks. 230 V AC / 2 A |
| Sygnalizacja | brzęczyk piezo z możliwością wyłączenia zworką |
| Zasilanie | nadajnik 3–12 V DC, odbiornik 7–12 V DC |
| Wymiary płytek PCB | nadajnik 33×72 mm, odbiornik 33×72 mm |
Wersja
AVT730 C – zlutowany układ. Wersja zawiera zmontowany nadajnik i odbiornik podczerwieni przeznaczone do poprawnego podłączenia, ustawienia, zabezpieczenia i integracji w obudowie lub stanowisku.
Notes
AVT730 C nie jest samodzielnym gotowym urządzeniem. Zlutowane płytki wymagają podłączenia zasilania, ustawienia zwór, mechanicznego zamocowania oraz skierowania nadajnika i odbiornika względem siebie.
Tryb pracy wybiera zworka NC/NO w odbiorniku. Zworka OFF/BUZZ pozwala odłączyć sygnalizację akustyczną i pozostawić reakcję wyjść wykonawczych.
Zasięg toru zależy od ustawienia PR1 w nadajniku, zasilania, ustawienia optycznego i wartości R5. Regulację należy wykonać po zamontowaniu płytek w docelowym położeniu.
Przy pracy w roli bariery świetlnej trzeba zabezpieczyć płytki przed przemieszczeniem, ponieważ zmiana osi nadajnik–odbiornik może powodować błędne reakcje.
Uwaga: AVT730 C nie jest kompletnym gotowym urządzeniem zabezpieczającym. To zlutowany tor optyczny do integracji. Przy użyciu wyjścia przekaźnikowego z napięciem 230 V AC wymagane są kwalifikacje, izolowana obudowa, bezpiecznik, właściwy przekrój przewodów i ochrona przed dotknięciem elementów pod napięciem.
Najczęściej zadawane pytania
AVT730 C to zlutowany nadajnik i odbiornik podczerwieni. Wymaga podłączenia zasilania, ustawienia zwór, regulacji i integracji w obudowie lub stanowisku.
Do bariery świetlnej IR, strzelnicy optycznej, detekcji przerwania wiązki, układu zliczającego albo demonstracji transmisji podczerwieni.
Nie. To zlutowany układ elektroniczny do poprawnego podłączenia, zabezpieczenia i montażu w docelowej aplikacji.
Nie. Nadajnik i odbiornik działają sprzętowo, bez mikrokontrolera i bez programu.
Nadajnik wymaga 3–12 V DC, a odbiornik 7–12 V DC. Oba moduły mają osobne wejścia zasilania.
