Co zawiera wersja AVT730 A?
AVT730 A zawiera płytki PCB nadajnika i odbiornika. Elementy elektroniczne z wykazu należy skompletować osobno.
Bariera świetlna IR i strzelnica optyczna - PCB's do projektu AVT 730
- Bariera świetlna IR i strzelnica optyczna tworzą tor podczerwieni z nadajnikiem oraz odbiornikiem o zasięgu 5–10 m. AVT730 A zawiera płytki PCB nadajnika i odbiornika, elementy elektroniczne należy skompletować osobno.
Tor podczerwieni z nadajnikiem i odbiornikiem - płytki PCB do AVT730
Dwie płytki PCB do wykonania bariery świetlnej IR albo strzelnicy optycznej z sygnalizacją i wyjściami wykonawczymi.
Dwa zastosowania: bariera świetlna i strzelnica optyczna
AVT730 składa się z nadajnika i odbiornika impulsów podczerwieni. Nadajnik wysyła paczki impulsów IR, a odbiornik wykrywa ich obecność albo zanik, zależnie od ustawionego trybu pracy.
W trybie strzelnicy optycznej dźwięk pojawia się po wykryciu impulsów z nadajnika. W trybie bariery świetlnej sygnał akustyczny i wyjścia wykonawcze reagują na przerwanie wiązki podczerwieni. Wersja A obejmuje płytki PCB nadajnika i odbiornika; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Nadajnik + odbiornik IR kompletny tor świetlny z impulsami podczerwieni 36 kHz
Dwa tryby pracy strzelnica optyczna albo bariera świetlna wybierana zworką w odbiorniku

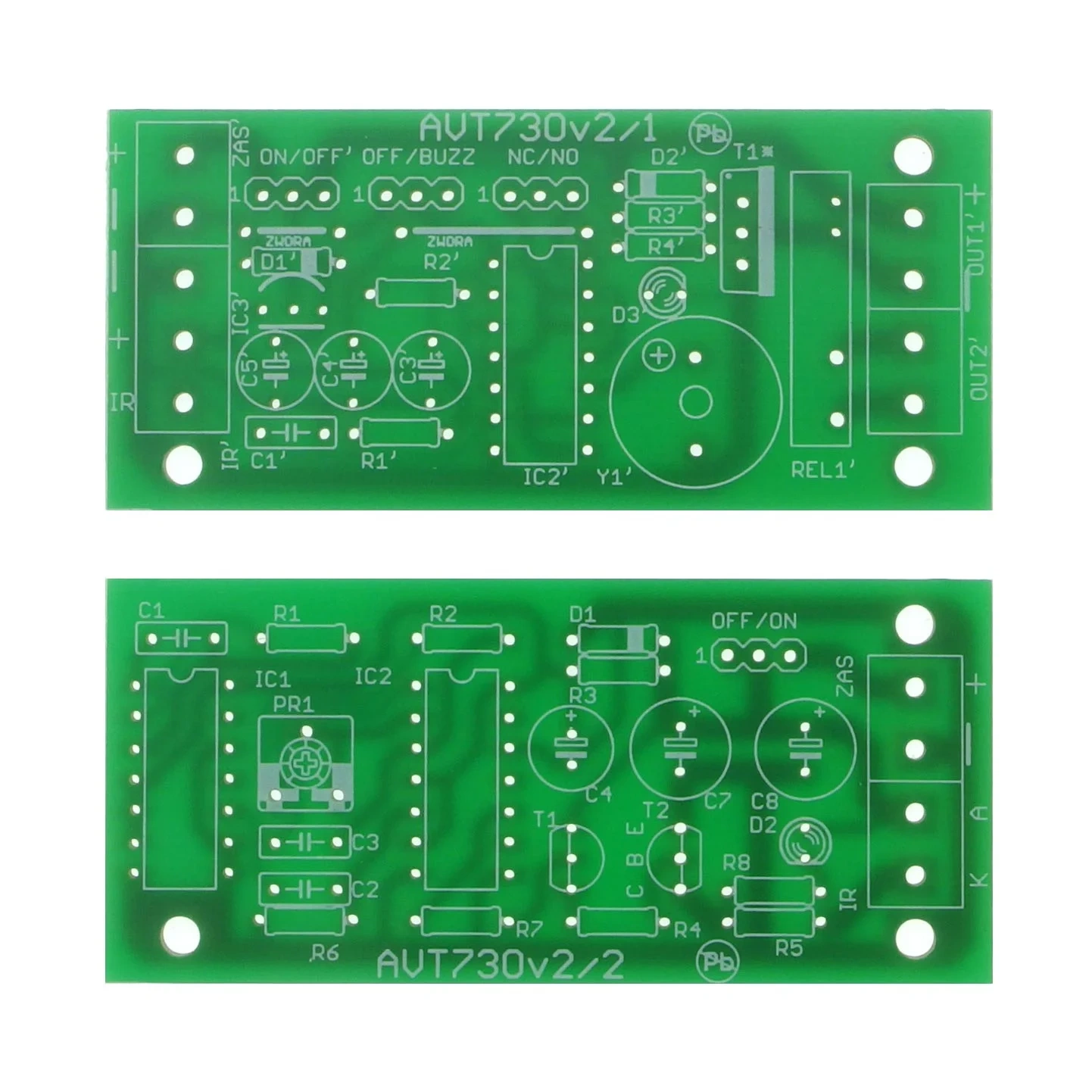

PCB 2× 33×72 mm oddzielne płytki nadajnika i odbiornika do ustawienia naprzeciw siebie
Skala trudności3/6
Szacowany czas montażu1 h 45 min
Karta techniczna
AVT730
Kompletny tor świetlny IR z nadajnikiem impulsów 36 kHz, odbiornikiem TFMS5360, sygnalizacją akustyczną oraz wyjściami wykonawczymi.
| Kod projektu | AVT730 |
|---|---|
| Wersja | A – płytki drukowane PCB nadajnika i odbiornika |
| Typ układu | bariera świetlna IR, strzelnica optyczna |
| Tor optyczny | nadajnik IR 36 kHz i odbiornik TFMS5360 |
| Zasięg | 5–10 m, z możliwością regulacji i zwiększenia |
| Tryby pracy | reakcja na pojawienie się impulsów IR albo na przerwanie wiązki |
| Wyjścia odbiornika | napięciowe maks. 12 V DC / 2 A oraz przekaźnikowe maks. 230 V AC / 2 A |
| Sygnalizacja | brzęczyk piezo z możliwością wyłączenia zworką |
| Zasilanie | nadajnik 3–12 V DC, odbiornik 7–12 V DC |
| Wymiary płytek PCB | nadajnik 33×72 mm, odbiornik 33×72 mm |
Wersja
AVT730 A – płytki PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów - nadajnik
- R1: 100 kΩ
- R2: 33 kΩ
- R3, R7: 220 Ω
- R4, R8: 1 kΩ
- R5: 22 Ω
- R6: 10 kΩ
- PR1: potencjometr montażowy 50 kΩ
- C1, C2: 47 nF
- C3: 100 pF
- C4: 100 µF
- C7, C8: 1000 µF
- D1: 1N4007
- D2: dioda LED 3 mm
- IR: dioda nadawcza LD274
- T1: BC548
- T2: BC517
- U1, U2: 4047
- OFF/ON: goldpin 1×3 + jumper
- ZAS: złącze śrubowe
Wykaz elementów - odbiornik
- ZWORA: zwora z drutu – 2 szt.
- R1: nie montować
- R2: 220 Ω
- R3, R4: 1 kΩ
- C1, C3: 1 µF
- C4, C5: 100 µF
- D1, D2: 1N4007
- D3: dioda LED 3 mm
- IC2: 4093
- IC3: 78L05
- T1: BUZ11 lub podobny
- IR: TFMS5360
- Y1: brzęczyk piezo
- OFF/ON: goldpin 1×3 + jumper
- OFF/BUZZ: goldpin 1×3 + jumper
- NC/NO: goldpin 1×3 + jumper
- REL1: JZC-49F/12
- OUT1, OUT2, ZAS, IR: złącze śrubowe
Notes
W odbiorniku zworka NC/NO wybiera logikę pracy: reakcję na odebranie impulsów IR albo reakcję na przerwanie wiązki. Zworka OFF/BUZZ pozwala włączyć lub wyłączyć brzęczyk.
Potencjometr PR1 w nadajniku służy do regulacji częstotliwości impulsów. Największy zasięg uzyskuje się po dokładnym dostrojeniu nadajnika do odbiornika.
Do zestawu przewidziano dodatkowe wartości R5: 4,7 Ω do zwiększenia siły impulsów i zasięgu oraz 100 Ω do zmniejszenia siły impulsów.
Na płytce nadajnika trzeba wykonać dodatkowe połączenie między wyprowadzeniami 8 i 9 układu IC2. Elementy biegunowe wymagają kontroli orientacji przed uruchomieniem.
Uwaga: AVT730 jest układem niskonapięciowym, ale wyjście przekaźnikowe może sterować obwodem do 230 V AC / 2 A. Takie zastosowanie wymaga odpowiedniej obudowy, izolacji, bezpiecznika, przewodów dobranych do obciążenia oraz montażu przez osobę z kwalifikacjami.
Najczęściej zadawane pytania
Do czego można użyć AVT730?
Do wykonania bariery świetlnej IR, strzelnicy optycznej, licznika przejść, detektora przerwania wiązki albo toru pokazowego z nadajnikiem i odbiornikiem podczerwieni.
Czy AVT730 wymaga programowania?
Nie. Nadajnik i odbiornik działają sprzętowo na układach CMOS, odbiorniku TFMS5360, tranzystorach i elementach dyskretnych.
Jaki zasięg ma tor podczerwieni?
Typowy zasięg wynosi 5–10 m. Można go korygować regulacją nadajnika i doborem rezystora R5.
Jakie zasilanie jest potrzebne?
Nadajnik wymaga 3–12 V DC, a odbiornik 7–12 V DC.
